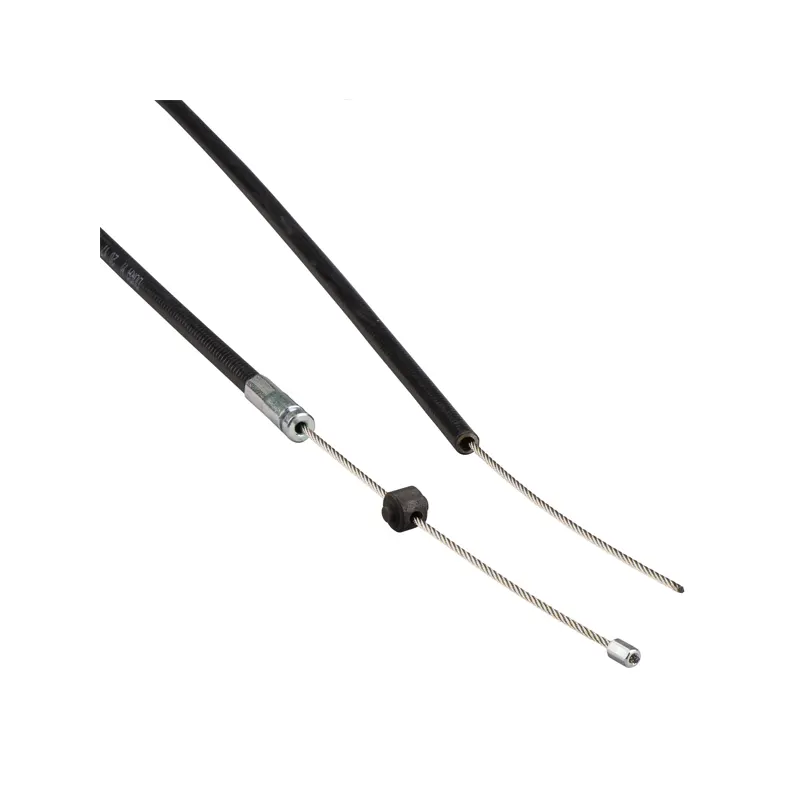

کابل ارتباطی اینترلاک کلید هوایی فیکس و کشویی اشنایدر 33209 یکی از تجهیزات جانبی ضروری برای ایمن‌سازی سیستم‌های برق فشار قوی و متوسط است. این قطعه با کد فنی 33209 امکان هماهنگی مکانیکی میان دو یا چند کلید هوایی سری NT و NW را فراهم می‌کند تا از بروز خطاهای انسانی و سیستمی در مدارهای برق جلوگیری شود. در ادامه به بررسی کامل کاربرد، ویژگی‌ها و نحوه عملکرد این محصول می‌پردازیم.

معرفی کابل ارتباطی اینترلاک کلید هوایی فیکس و کشویی اشنایدر 33209

اینترلاک به معنای سیستم قفل و بازدارنده است که در تابلوهای برق برای جلوگیری از عملکرد همزمان و ناهماهنگ دو یا چند کلید قدرت به کار می‌رود. این سیستم می‌تواند به دو شکل کلی اجرا شود؛ اینترلاک الکتریکی که با استفاده از رله‌های آندر ولتاژ و رله‌های کمکی انجام می‌شود، و اینترلاک مکانیکی که خود به دو روش میله‌ای و کابلی تقسیم می‌شود. کابل ارتباطی اینترلاک کلید هوایی فیکس و کشویی اشنایدر 33209 دقیقاً همان راهکار کابلی این سیستم است که برخلاف روش میله‌ای (با کد فنی 47926)، محدودیت چیدمان عمودی را ندارد و امکان نصب دو کلید هوایی به‌صورت افقی در کنار هم یا حتی بالای یکدیگر را فراهم می‌کند.

این ویژگی باعث می‌شود طراحان تابلو در چیدمان تجهیزات آزادی عمل بیشتری داشته باشند، به‌ویژه در مواقعی که فضای عمودی تابلو محدود است یا کلیدها باید در یک ردیف افقی نصب شوند. کابل ارتباطی اینترلاک کلید هوایی فیکس و کشویی اشنایدر 33209 در واقع رابط فیزیکی میان فیکسچرهای نصب‌شده روی هر کلید است و حرکت مکانیکی یکی از کلیدها را به کلید دیگر منتقل می‌کند تا از بسته شدن همزمان دو کلید در مدارهای حساس جلوگیری شود.

کاربرد کابل ارتباطی اینترلاک اشنایدر 33209 در تابلوهای برق

کاربرد اصلی کابل ارتباطی اینترلاک کلید هوایی فیکس و کشویی اشنایدر 33209 در مدارهای چنج‌اور (Change Over) است؛ یعنی جایی که دو منبع تغذیه (مانند برق شهر و ژنراتور، یا دو فیدر مستقل) وجود دارد و باید اطمینان حاصل شود که هرگز هر دو کلید به‌طور همزمان در حالت وصل قرار نمی‌گیرند. این خطا در صورت وقوع می‌تواند منجر به آسیب جدی به تجهیزات، بروز اتصال کوتاه بین دو منبع تغذیه و حتی خطر جانی برای پرسنل بهره‌بردار شود.

با استفاده از این کابل، در صورتی که یکی از کلیدهای هوایی در وضعیت وصل باشد، امکان وصل شدن کلید دوم به‌صورت مکانیکی مسدود می‌گردد. این محصول معمولاً در نیروگاه‌ها، ساختمان‌های صنعتی، بیمارستان‌ها، مراکز داده و هر مجموعه‌ای که نیاز به تأمین برق اضطراری و پشتیبان دارد، کاربرد گسترده‌ای پیدا می‌کند. همچنین در سیستم‌هایی که سه کلید هوایی NW به‌صورت همزمان اینترلاک می‌شوند، از دو سری کابل ارتباطی استفاده می‌شود تا هماهنگی کامل میان هر سه کلید تضمین شود.

از دیگر کاربردهای کابل ارتباطی اینترلاک کلید هوایی فیکس و کشویی اشنایدر 33209 می‌توان به استفاده در سیستم‌های توزیع برق دوگانه (Dual Feed) اشاره کرد که در آن‌ها اولویت تغذیه بین دو منبع به‌صورت مکانیکی و بدون نیاز به مداخله انسانی مدیریت می‌شود.

ویژگی‌های فنی کابل ارتباطی اینترلاک کلید هوایی فیکس و کشویی اشنایدر

این محصول با دقت مهندسی بالایی طراحی شده تا در شرایط سخت عملکردی تابلوهای برق، عملکردی پایدار و بدون خطا داشته باشد. برخی از مهم‌ترین ویژگی‌های فنی این کابل عبارتند از:

• طول استاندارد کابل ارتباطی 2.5 متر است که برای اغلب چیدمان‌های استاندارد تابلو کفایت می‌کند.
• ساختار کابل از نوع بدون لغزش (Anti-slip) است تا دقت انتقال حرکت مکانیکی حفظ شود و خطای اینترلاک به حداقل برسد.
• حداکثر فاصله مجاز بین صفحات ثابت (چه به‌صورت عمودی و چه افقی) بسته به نوع کلید و مدل، بین 900 تا 2000 میلی‌متر متغیر است.
• برای عملکرد صحیح این سیستم، استفاده از یک فیکسچر سازگار در سمت راست هر کلید هوایی الزامی است.
• به‌کارگیری شمارنده عملکرد مکانیکی CDM در این سیستم اجباری است تا تعداد دفعات عملکرد کلید و وضعیت اینترلاک به‌درستی ثبت و پایش شود.
• این کابل با کلیدهای هوایی سری NT و NW اشنایدر، در هر دو نسخه فیکس و کشویی، سازگاری کامل دارد.
• در صورت نیاز به اینترلاک سه کلید هوایی NW، از دو سری کابل به‌صورت هم‌زمان استفاده می‌شود.

کاربرد و ویژگی محصول در توضیحات تکمیلی

کابل ارتباطی اینترلاک کلید هوایی فیکس و کشویی اشنایدر 33209 اساساً یک قطعه مکانیکی انتقال‌دهنده حرکت است که بدون نیاز به تغذیه برقی یا سیم‌کشی الکتریکی عمل می‌کند؛ همین موضوع آن را از رله‌های آندر ولتاژ و سیستم‌های اینترلاک الکتریکی متمایز می‌سازد. کاربرد اصلی این قطعه، ایجاد یک مانع فیزیکی و غیرقابل دور زدن میان دو کلید هوایی است، به‌گونه‌ای که حتی در صورت خطای انسانی یا نقص در سیستم کنترل الکتریکی تابلو، امکان وصل همزمان دو کلید از نظر مکانیکی وجود نداشته باشد. از ویژگی‌های مهم این محصول می‌توان به سادگی نصب، عدم نیاز به منبع تغذیه جانبی، دوام بالا در محیط‌های صنعتی و سازگاری کامل با فیکسچرهای اصلی اشنایدر الکتریک اشاره کرد.

نحوه عملکرد اینترلاک کابلی در کلیدهای هوایی NT و NW

عملکرد کابل ارتباطی اینترلاک کلید هوایی فیکس و کشویی اشنایدر 33209 بر پایه یک اصل ساده اما بسیار مؤثر استوار است: انتقال مکانیکی وضعیت یک کلید به کلید دیگر از طریق یک رابط فیزیکی. زمانی که کلید اول در وضعیت وصل قرار می‌گیرد، حرکت مکانیکی حاصل از این عمل از طریق فیکسچر نصب‌شده روی آن، به کابل منتقل شده و در نهایت مانع از وصل شدن کلید دوم می‌شود. این فرآیند کاملاً مکانیکی و مستقل از سیستم برق‌رسانی تابلو است، به همین دلیل قابلیت اطمینان بسیار بالایی دارد.

در چیدمان‌هایی که دو کلید هوایی NT یا NW باید با یکدیگر اینترلاک شوند، یک سری کابل کافی است، اما در پیکربندی‌های سه‌کلیده، دو سری کابل به‌صورت هم‌زمان به کار گرفته می‌شود تا هماهنگی کامل بین هر سه واحد تضمین گردد. این انعطاف‌پذیری باعث شده کابل ارتباطی اینترلاک کلید هوایی فیکس و کشویی اشنایدر 33209 گزینه‌ای مناسب برای پروژه‌های کوچک و بزرگ صنعتی باشد.

مزایای استفاده از کابل ارتباطی اینترلاک 33209 در تابلوهای برق

استفاده از کابل ارتباطی اینترلاک کلید هوایی فیکس و کشویی اشنایدر 33209 مزایای متعددی برای بهره‌برداران و طراحان تابلوهای برق به همراه دارد. نخستین و مهم‌ترین مزیت این محصول، افزایش ایمنی سیستم برق در برابر خطاهای انسانی است. حتی اگر اپراتور به اشتباه فرمان وصل هر دو کلید را صادر کند، سیستم مکانیکی مانع از وقوع این خطا خواهد شد.

مزیت دیگر این محصول، انعطاف‌پذیری بالا در چیدمان فیزیکی کلیدهاست؛ برخلاف اینترلاک میله‌ای که کلیدها را ملزم به چیدمان عمودی می‌کند، کابل ارتباطی اینترلاک اشنایدر امکان نصب افقی یا حتی ترکیبی را فراهم می‌سازد. همچنین از آنجا که این سیستم کاملاً مکانیکی است و به تغذیه الکتریکی وابسته نیست، حتی در شرایط قطعی برق کنترلی تابلو نیز عملکرد آن حفظ می‌شود؛ این ویژگی به‌خصوص در مدارهای حیاتی مانند بیمارستان‌ها و مراکز داده اهمیت بسیار بالایی دارد.

از دیگر مزایای کابل ارتباطی اینترلاک کلید هوایی فیکس و کشویی اشنایدر 33209 می‌توان به هزینه نگهداری پایین، طول عمر بالا و سازگاری کامل با استانداردهای بین‌المللی تجهیزات فشار متوسط و قوی اشاره کرد.

نکات نصب و راه‌اندازی کابل ارتباطی اینترلاک اشنایدر

برای بهره‌مندی کامل از عملکرد کابل ارتباطی اینترلاک کلید هوایی فیکس و کشویی اشنایدر 33209، رعایت چند نکته فنی در زمان نصب ضروری است. ابتدا باید فیکسچر سازگار در سمت راست هر کلید هوایی به‌درستی نصب شود، زیرا این قطعه نقطه اتصال اصلی کابل به بدنه کلید است. سپس فاصله میان صفحات ثابت باید مطابق با استانداردهای اعلام‌شده (حداکثر بین 900 تا 2000 میلی‌متر بسته به نوع چیدمان) رعایت گردد تا کشش کابل در محدوده مجاز باقی بماند.

همچنین استفاده از شمارنده عملکرد مکانیکی CDM باید در طراحی سیستم لحاظ شود تا امکان پایش تعداد عملکرد و تشخیص به‌موقع نیاز به سرویس فراهم گردد. توصیه می‌شود نصب این تجهیز توسط تکنسین‌های آموزش‌دیده و با در نظر گرفتن دفترچه راهنمای رسمی اشنایدر الکتریک انجام شود تا از بروز خطای نصب و کاهش کارایی سیستم اینترلاک جلوگیری شود.

جمع‌بندی

کابل ارتباطی اینترلاک کلید هوایی فیکس و کشویی اشنایدر 33209 یکی از راهکارهای مطمئن و کارآمد برای ایجاد هماهنگی مکانیکی میان کلیدهای هوایی سری NT و NW است. این قطعه با ساختاری ساده اما مؤثر، ریسک خطاهای انسانی و سیستمی در مدارهای چنج‌اور و سیستم‌های تغذیه دوگانه را به حداقل می‌رساند و ایمنی کلی تابلوهای برق را ارتقا می‌دهد. با توجه به اهمیت این تجهیز در پروژه‌های صنعتی و ساختمانی، انتخاب یک تأمین‌کننده معتبر برای خرید قطعات اصلی اشنایدر الکتریک اهمیت زیادی دارد. فروشگاه ایران اشنایدر با ارائه محصولات اورجینال و مشاوره فنی تخصصی، این امکان را برای مشتریان فراهم کرده تا با اطمینان کامل، کابل ارتباطی اینترلاک و سایر تجهیزات جانبی کلیدهای هوایی را تهیه کنند.

سوالات متداول درباره کابل ارتباطی اینترلاک کلید هوایی فیکس و کشویی اشنایدر 33209

۱. کابل ارتباطی اینترلاک کلید هوایی فیکس و کشویی اشنایدر 33209 دقیقاً چه کاربردی دارد؟
این کابل برای ایجاد اینترلاک مکانیکی میان دو یا چند کلید هوایی سری NT و NW استفاده می‌شود تا از وصل شدن همزمان آن‌ها در مدارهای حساس جلوگیری شود.

۲. آیا نصب این کابل نیاز به تغذیه برقی جداگانه دارد؟
خیر، این کابل کاملاً مکانیکی است و برای انتقال حرکت میان کلیدها به هیچ منبع تغذیه الکتریکی نیازی ندارد.

۳. طول استاندارد کابل ارتباطی اینترلاک اشنایدر چقدر است؟
طول استاندارد این کابل 2.5 متر است که برای اغلب چیدمان‌های تابلو کفایت می‌کند.

۴. آیا این کابل برای هر دو نوع کلید هوایی فیکس و کشویی مناسب است؟
بله، کابل ارتباطی اینترلاک کلید هوایی فیکس و کشویی اشنایدر 33209 با هر دو نسخه فیکس و کشویی سری NT و NW سازگاری کامل دارد.

۵. برای اینترلاک سه کلید هوایی چند سری کابل نیاز است؟
برای هماهنگ‌سازی سه کلید هوایی NW، از دو سری کابل ارتباطی به‌طور هم‌زمان استفاده می‌شود.

۶. حداکثر فاصله مجاز بین کلیدهای هوایی برای استفاده از این کابل چقدر است؟
بسته به نوع چیدمان و مدل کلید، حداکثر فاصله مجاز بین صفحات ثابت (عمودی یا افقی) بین 900 تا 2000 میلی‌متر متغیر است.
