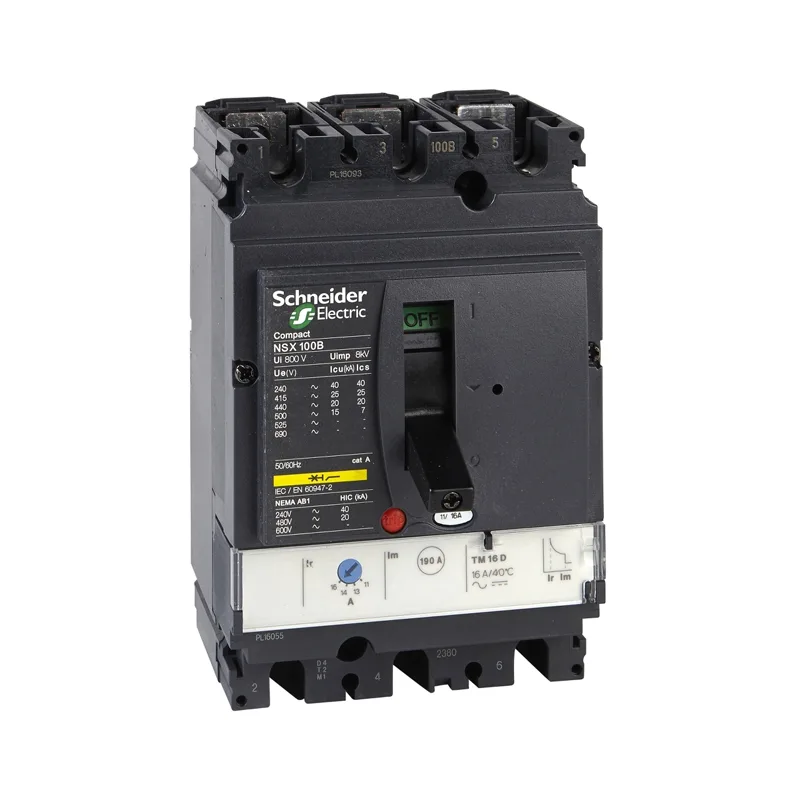

کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D

کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D یک کلید اتوماتیک کامپکت از خانواده ComPact NSX100H اشنایدر الکتریک است که برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این محصول دارای سه پل، واحد حفاظتی حرارتی ـ مغناطیسی TM-D و قدرت قطع اتصال کوتاه 70 کیلوآمپر در ولتاژ 415 ولت AC است.

کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D برای کاربردهایی مناسب است که در آن‌ها حفاظت مطمئن مدارهای سه‌فاز و توانایی قطع جریان خطا اهمیت زیادی دارد. انتخاب این کلید باید با توجه به جریان مصرف‌کننده، مشخصات کابل، سطح اتصال کوتاه شبکه و شرایط نصب انجام شود.

در این توضیحات، ویژگی‌های فنی، عملکرد حفاظتی، کاربردهای صنعتی، مزایای محصول و نکات مهم خرید و نصب بررسی می‌شوند تا بتوانید با شناخت بیشتری درباره استفاده از این کلید در تابلوهای برق تصمیم بگیرید.

معرفی کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D

کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D از خانواده ComPact NSX100H است. کلیدهای این خانواده برای حفاظت و قطع مدارهای الکتریکی در سیستم‌های توزیع برق صنعتی و تجاری طراحی شده‌اند. ساختار کامپکت، واحد حفاظتی حرارتی ـ مغناطیسی و قدرت قطع بالا از ویژگی‌هایی هستند که در انتخاب این گروه از کلیدها اهمیت دارند.

کد فنی LV429677 برای شناسایی مدل موردنظر استفاده می‌شود. این محصول با واحد حفاظتی TM-D و جریان نامی 16 آمپر شناخته می‌شود و از سه پل برای مدارهای متناسب با این ساختار بهره می‌برد. واحد حفاظتی آن می‌تواند در برابر اضافه‌بار و اتصال کوتاه از مدار محافظت کند.

نکته مهم در بررسی این محصول آن است که جریان نامی 16 آمپر با قدرت قطع 70 کیلوآمپر تفاوت دارد. جریان نامی واحد حفاظتی به تنظیم جریان کاری و حفاظت اضافه‌بار مربوط است، درحالی‌که قدرت قطع، توانایی کلید برای قطع جریان اتصال کوتاه در شرایط مشخص‌شده را نشان می‌دهد.

مشخصات فنی کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D

برای انتخاب صحیح کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D باید مشخصات فنی آن با نیاز واقعی مدار تطبیق داده شود. اطلاعات اصلی این محصول عبارت‌اند از:

• برند: Schneider Electric
• خانواده محصول: ComPact NSX100H
• کد فنی: LV429677
• نوع تجهیز: کلید اتوماتیک کامپکت
• تعداد پل: سه پل
• ساختار حفاظتی: سه پل حفاظت‌شده
• واحد حفاظتی: TM-D یا TM16D
• نوع عملکرد حفاظتی: حرارتی ـ مغناطیسی
• جریان نامی واحد حفاظتی: 16 آمپر در دمای مرجع 40 درجه سانتی‌گراد
• محدوده تنظیم حفاظت حرارتی: 0.7 تا 1 برابر جریان نامی، معادل حدود 11.2 تا 16 آمپر
• قدرت قطع اتصال کوتاه: 70 کیلوآمپر در ولتاژ 415 ولت AC
• نوع فرمان: اهرمی
• نوع نصب: ثابت، روی صفحه نصب تابلو
• اتصال مدار: از سمت جلو، مطابق ساختار محصول
• درجه حفاظت اعلام‌شده برای بدنه: IP40 در شرایط نصب تعیین‌شده سازنده
• استاندارد مرتبط: IEC/EN 60947

مقادیر فوق باید با دیتاشیت رسمی و مشخصات درج‌شده روی محصول تطبیق داده شوند. به‌خصوص در پروژه‌های صنعتی، شرایط دمای محیط، نوع بار، ولتاژ شبکه و سطح اتصال کوتاه باید در انتخاب نهایی لحاظ شوند.

عملکرد حفاظتی کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D

یکی از مهم‌ترین وظایف کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D قطع جریان در شرایط غیرعادی است. عبور جریان بیش از حد مجاز می‌تواند موجب گرم‌شدن سیم‌کشی، آسیب به عایق کابل‌ها و اختلال در عملکرد تجهیزات شود. اتصال کوتاه نیز ممکن است در مدت بسیار کوتاهی جریان زیادی ایجاد کند و به اجزای مدار آسیب برساند.

واحد حفاظتی TM-D از دو سازوکار حرارتی و مغناطیسی استفاده می‌کند. این دو بخش برای تشخیص شرایط متفاوت طراحی شده‌اند و عملکرد مکمل دارند.

حفاظت حرارتی در برابر اضافه‌بار

اضافه‌بار زمانی رخ می‌دهد که جریان عبوری از مدار برای مدتی از مقدار مناسب بیشتر شود. این وضعیت ممکن است در اثر افزایش بار، انتخاب نامناسب تجهیزات یا تغییر شرایط کاری مصرف‌کننده به وجود آید.

در واحد حفاظتی TM-D، بخش حرارتی افزایش جریان را در طول زمان تشخیص می‌دهد. اگر اضافه‌بار ادامه پیدا کند، مکانیزم حفاظتی عمل کرده و مدار را قطع می‌کند. این عملکرد می‌تواند از ادامه افزایش دما و آسیب احتمالی به کابل‌ها و تجهیزات جلوگیری کند.

محدوده تنظیم جریان حرارتی این مدل تقریباً 11.2 تا 16 آمپر است. تنظیم مناسب باید با توجه به ظرفیت جریان‌دهی کابل، جریان واقعی بار، دمای محیط و شرایط نصب انجام شود. انتخاب تنظیم صرفاً بر اساس جریان نامی دستگاه مصرف‌کننده، بدون بررسی سایر مشخصات مدار، کافی نیست.

حفاظت مغناطیسی در برابر اتصال کوتاه

اتصال کوتاه یکی از خطاهای جدی در سیستم‌های الکتریکی است. در چنین شرایطی، جریان ممکن است به‌سرعت افزایش یابد و خطر آسیب به تجهیزات و سیم‌کشی را ایجاد کند.

بخش مغناطیسی واحد TM-D برای واکنش به جریان‌های شدید طراحی شده است. در این مدل، مقدار عملکرد مغناطیسی حدود 190 آمپر اعلام شده است. این مقدار مربوط به عملکرد بخش حفاظتی است و با قدرت قطع 70 کیلوآمپر تفاوت دارد.

قدرت قطع بیان می‌کند کلید تحت شرایط تعیین‌شده در استاندارد، توانایی قطع چه سطحی از جریان اتصال کوتاه را دارد. بنابراین هنگام بررسی کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D باید آستانه عملکرد مغناطیسی و قدرت قطع را به‌عنوان دو مشخصه مجزا در نظر گرفت.

قدرت قطع 70kA در کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D

قدرت قطع 70 کیلوآمپر در ولتاژ 415 ولت AC یکی از مهم‌ترین مشخصات این کلید است. این مقدار نشان می‌دهد که محصول برای قطع جریان اتصال کوتاه تا سطح اعلام‌شده، تحت شرایط آزمون و استاندارد مربوط، طراحی شده است.

در شبکه‌های برق صنعتی، جریان اتصال کوتاه احتمالی به عواملی مانند مشخصات ترانسفورماتور، امپدانس شبکه، طول کابل‌ها و ساختار توزیع برق بستگی دارد. به همین دلیل، انتخاب کلید با قدرت قطع مناسب باید بر اساس محاسبه یا اطلاعات معتبر مربوط به سطح اتصال کوتاه در محل نصب انجام شود.

عدد 70kA به معنای جریان کاری مداوم کلید نیست. جریان نامی واحد حفاظتی این مدل 16 آمپر است؛ در مقابل، قدرت قطع به توانایی قطع جریان خطا مربوط می‌شود. این دو مشخصه کاربرد متفاوتی دارند و نباید با یکدیگر اشتباه گرفته شوند.

همچنین مقدار قدرت قطع به ولتاژ کاری و استاندارد مربوط وابسته است. بنابراین نباید عدد 70 کیلوآمپر را بدون بررسی دیتاشیت به ولتاژهای دیگر تعمیم داد.

کاربردهای کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D

این کلید در صورت تطابق با شرایط فنی پروژه می‌تواند در بخش‌های مختلف سیستم توزیع برق مورد استفاده قرار گیرد. مهم‌ترین کاربردهای آن عبارت‌اند از:

استفاده در تابلوهای برق صنعتی

تابلوهای برق صنعتی به تجهیزات حفاظتی متناسب با جریان مدار و سطح اتصال کوتاه شبکه نیاز دارند. کلیدهای کامپکت می‌توانند برای حفاظت فیدرها و مدارهای تغذیه به کار روند.

کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D در مدارهایی که به حفاظت سه‌فاز و قدرت قطع متناسب با مشخصات آن نیاز دارند، قابل بررسی است. پیش از انتخاب باید نقشه تابلو و جریان اتصال کوتاه احتمالی بررسی شود.

حفاظت مدارهای تغذیه تجهیزات

در مدارهای تغذیه تجهیزات صنعتی، کلید باید با جریان مصرف‌کننده و شرایط کاری هماهنگ باشد. در بارهای موتوری، جریان راه‌اندازی می‌تواند از جریان عادی بیشتر شود؛ بنابراین باید مشخصات راه‌اندازی و الزامات حفاظتی موتور نیز بررسی شوند.

انتخاب کلید صرفاً بر اساس عدد 16 آمپر کافی نیست. ظرفیت کابل، نوع بار، شرایط محیطی و هماهنگی با سایر تجهیزات حفاظتی نیز در تصمیم نهایی مؤثر هستند.

سیستم‌های توزیع برق تجاری

در برخی تابلوهای توزیع برق تجاری و تأسیساتی، استفاده از کلید کامپکت می‌تواند برای حفاظت مدارهای مشخص مناسب باشد. انتخاب این مدل به سطح اتصال کوتاه شبکه، جریان بار و نیازهای طراحی وابسته است.

تابلوهای کنترل و اتوماسیون صنعتی

در تابلوهای کنترل صنعتی، حفاظت مدارهای تغذیه و تجهیزات جانبی اهمیت دارد. بااین‌حال، استفاده از این کلید باید بر اساس مشخصات واقعی مدار و نیاز به قطع سه فاز تأیید شود.

مزایای کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D

این محصول چند ویژگی مهم برای استفاده در سیستم‌های توزیع برق دارد:

• حفاظت حرارتی ـ مغناطیسی: ترکیب حفاظت اضافه‌بار و اتصال کوتاه در یک تجهیز.
• ساختار سه‌پل: مناسب برای مدارهایی که به قطع سه فاز نیاز دارند.
• قدرت قطع 70kA در 415V AC: امکان استفاده در طراحی‌هایی که سطح اتصال کوتاه آن‌ها با این مقدار سازگار است.
• قابلیت تنظیم حفاظت حرارتی: امکان انتخاب مقدار تنظیم در محدوده تعیین‌شده توسط سازنده.
• ساختار کامپکت: مناسب برای نصب در تابلوهای طراحی‌شده برای خانواده NSX100.
• شناسه فنی مشخص: کد LV429677 امکان شناسایی دقیق مدل و بررسی مستندات آن را فراهم می‌کند.
• امکان بررسی جایگزین رسمی: سازنده برای این کد، محصول جایگزین معرفی کرده است.

این ویژگی‌ها زمانی ارزشمند هستند که انتخاب، نصب و تنظیم کلید با طراحی حفاظتی مدار هماهنگ باشد. هیچ‌یک از مشخصات محصول به‌تنهایی نمی‌تواند مناسب بودن آن را برای تمام کاربردها تضمین کند.

تفاوت جریان نامی و قدرت قطع کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D

در بررسی کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D باید تفاوت میان جریان نامی و قدرت قطع را در نظر گرفت.

جریان 16 آمپر به واحد حفاظتی و محدوده تنظیم جریان بلندمدت مربوط است. در این مدل، تنظیم حفاظت حرارتی حدود 11.2 تا 16 آمپر است. مقدار مناسب باید با توجه به جریان بار و ظرفیت مجاز کابل تعیین شود.

قدرت قطع 70 کیلوآمپر به توانایی قطع جریان اتصال کوتاه در شرایط مشخص‌شده مربوط است. این عدد نشان‌دهنده جریان قابل عبور دائمی نیست و نباید برای تعیین جریان کاری مدار استفاده شود.

به همین دلیل، هنگام انتخاب کلید باید جریان بار، جریان اتصال کوتاه، ولتاژ شبکه و هماهنگی حفاظتی به‌صورت جداگانه بررسی شوند.

نکات نصب کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D

نصب این کلید باید توسط فرد متخصص و طبق دستورالعمل سازنده انجام شود. پیش از شروع کار، مدار باید از منبع برق جدا شده و نبود ولتاژ با ابزار مناسب بررسی شود.

نکات مهم هنگام نصب عبارت‌اند از:

1. بررسی کد فنی: شماره LV429677 و مشخصات درج‌شده روی بدنه با نقشه تابلو تطبیق داده شوند.
2. بررسی جریان مدار: جریان بار و محدوده تنظیم حفاظت حرارتی مشخص شود.
3. انتخاب کابل مناسب: ظرفیت جریان‌دهی کابل با جریان بار، روش نصب و شرایط محیطی هماهنگ باشد.
4. بررسی سطح اتصال کوتاه: قدرت قطع کلید با جریان خطای احتمالی در محل نصب مطابقت داشته باشد.
5. رعایت گشتاور اتصال: ترمینال‌ها مطابق دستورالعمل سازنده محکم شوند.
6. بررسی هماهنگی حفاظتی: عملکرد کلید با تجهیزات حفاظتی بالادست و پایین‌دست بررسی شود.
7. آزمایش پیش از راه‌اندازی: سیم‌بندی، وضعیت مکانیکی و شرایط نصب پیش از وصل برق کنترل شوند.

همچنین باید فضای کافی برای نصب، سیم‌بندی و سرویس در تابلو در نظر گرفته شود. تجهیزات جانبی تنها در صورتی باید استفاده شوند که سازگاری آن‌ها با مدل دقیق کلید تأیید شده باشد.

راهنمای خرید کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D

برای خرید این محصول، ابتدا کد فنی، تعداد پل‌ها، جریان تنظیمی و قدرت قطع را با نیاز پروژه تطبیق دهید. اگر هدف، جایگزینی کلید موجود در تابلو است، ابعاد، نوع اتصال، تجهیزات جانبی و مشخصات حفاظتی نیز باید بررسی شوند.

نکته مهم درباره کد LV429677 این است که طبق اطلاعات رسمی اشنایدر الکتریک، عرضه این مدل متوقف شده است. سازنده برای جایگزینی آن، کد C10H3TM016 را معرفی کرده است. این مدل از خانواده جدید ComPacT NSX100H بوده و مشخصات آن باید پیش از خرید با شرایط نصب و نیازهای پروژه تطبیق داده شود.

اگر به مدل قدیمی نیاز دارید، موجودی و اصالت محصول را بررسی کنید. در صورت انتخاب جایگزین، از سازگاری مشخصات حفاظتی، ابعاد و اتصالات با تابلو اطمینان حاصل کنید. شباهت ظاهری یا یکسان بودن جریان نامی برای تأیید جایگزینی کافی نیست.

چرا انتخاب صحیح کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D اهمیت دارد؟

انتخاب کلید مناسب به حفاظت بهتر مدار و کاهش خطر آسیب به تجهیزات کمک می‌کند. اگر جریان تنظیمی با مشخصات بار و ظرفیت کابل هماهنگ نباشد، ممکن است قطع ناخواسته رخ دهد یا حفاظت موردنیاز به‌درستی انجام نشود.

همچنین اگر قدرت قطع کلید از سطح اتصال کوتاه احتمالی شبکه کمتر باشد، خطرات جدی در زمان وقوع خطا ایجاد می‌شود. به همین دلیل، بررسی جریان بار، ظرفیت کابل، ولتاژ شبکه و سطح اتصال کوتاه اهمیت دارد.

کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D باید بر اساس شرایط واقعی مدار انتخاب شود، نه صرفاً به دلیل جریان نامی یا قدرت قطع درج‌شده روی محصول. در پروژه‌های صنعتی، بررسی نقشه تک‌خطی و دریافت نظر متخصص برق می‌تواند از انتخاب نامناسب جلوگیری کند.

جمع‌بندی کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D

کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D یک کلید کامپکت از خانواده ComPact NSX100H است که با واحد حفاظتی حرارتی ـ مغناطیسی TM-D برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. جریان تنظیمی تا 16 آمپر، ساختار سه‌پل و قدرت قطع 70 کیلوآمپر در ولتاژ 415 ولت AC از مشخصات اصلی این محصول هستند.

با توجه به توقف عرضه کد LV429677، بررسی جایگزین معرفی‌شده از سوی سازنده و تطبیق آن با شرایط نصب اهمیت زیادی دارد. پیش از خرید باید جریان بار، ظرفیت کابل، سطح اتصال کوتاه و هماهنگی حفاظتی بررسی شوند.

فروشگاه ایران اشنایدر با تمرکز بر تجهیزات برق صنعتی اشنایدر، می‌تواند برای بررسی مشخصات فنی و انتخاب محصول متناسب با نیاز پروژه مورد توجه قرار گیرد. برای خرید مطمئن، کد فنی و سازگاری محصول را با نیاز واقعی سیستم برق تطبیق دهید.

سوالات متداول درباره کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D

۱. کلید اتوماتیک 16 آمپر اشنایدر سه پل 70kA حفاظتLV429677 TM-D چه کاربردی دارد؟

این کلید برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی شده است و در صورت تطابق مشخصات می‌تواند در تابلوهای توزیع برق صنعتی استفاده شود.

۲. قدرت قطع 70kA در این محصول به چه معناست؟

قدرت قطع 70 کیلوآمپر نشان‌دهنده توانایی قطع جریان اتصال کوتاه تحت شرایط تعیین‌شده سازنده است. مقدار اعلام‌شده برای این مدل مربوط به ولتاژ 415 ولت AC است.

۳. واحد حفاظتی TM-D چه عملکردی دارد؟

واحد TM-D از سازوکار حرارتی برای حفاظت در برابر اضافه‌بار و سازوکار مغناطیسی برای حفاظت در برابر جریان‌های شدید اتصال کوتاه استفاده می‌کند.

۴. آیا این کلید برای مدار سه‌فاز مناسب است؟

این مدل دارای سه پل است و برای مدارهایی که به قطع سه فاز نیاز دارند قابل بررسی است. انتخاب نهایی باید با توجه به مشخصات شبکه و طراحی مدار انجام شود.

۵. آیا کد LV429677 هنوز توسط اشنایدر عرضه می‌شود؟

طبق اطلاعات رسمی سازنده، عرضه این کد متوقف شده است. پیش از خرید باید موجودی و اصالت محصول بررسی شود.

۶. جایگزین کلید اتوماتیک LV429677 چیست؟

سازنده کد C10H3TM016 را به‌عنوان جایگزین معرفی کرده است. پیش از استفاده، مشخصات فنی، ابعاد، اتصالات و سازگاری با تابلو باید بررسی شوند.
