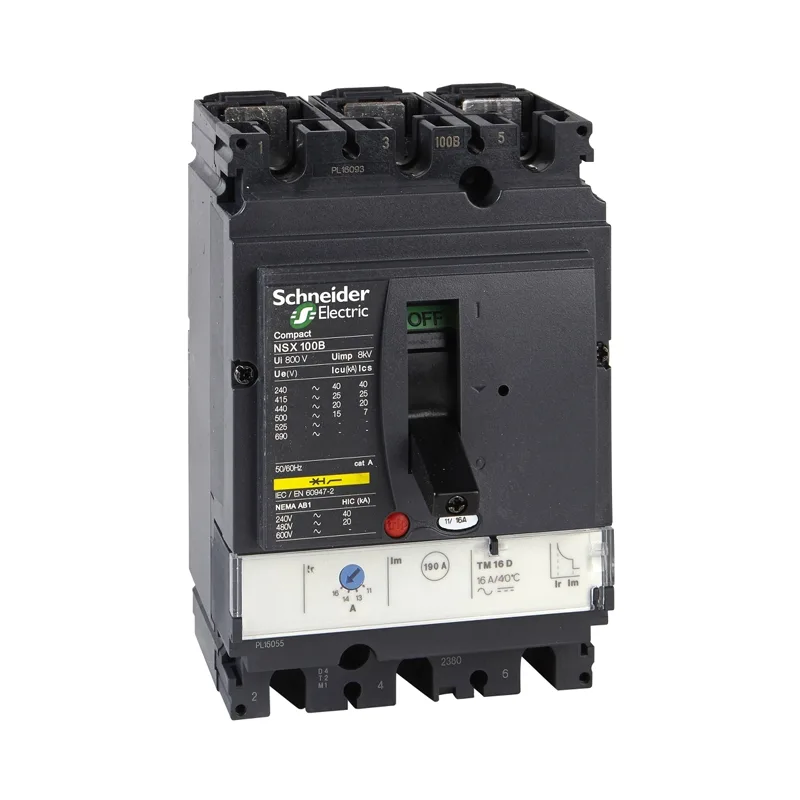

کلید اتوماتیک 16 آمپر اشنایدر چهار پل LV429567 25KA

کلید اتوماتیک 16 آمپر اشنایدر چهار پل LV429567 25KA؛ یکی از پرکاربردترین تجهیزات حفاظتی صنعتی و ساختمانی است که برای قطع خودکار مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این محصول با کد فنی LV429567 از سری کمپکت NSX100B شرکت اشنایدر الکتریک تولید می‌شود و در پروژه‌های برق صنعتی، تابلوهای فشار ضعیف و سیستم‌های توزیع برق کاربرد گسترده‌ای دارد. در ادامه این متن، مشخصات فنی، کاربردها و ویژگی‌های این کلید اتوماتیک را به‌طور کامل بررسی می‌کنیم.

معرفی کلید اتوماتیک 16 آمپر اشنایدر چهار پل LV429567 25KA

کلید اتوماتیک 16 آمپر اشنایدر چهار پل LV429567 25KA که در رده جریان نامی 16 آمپر و با قدرت قطع 25 کیلوآمپر در ولتاژ 415 ولت AC عرضه می‌شود. این تجهیز دارای چهار پل فیزیکی است، اما تنها سه پل آن (فاز) از نظر حفاظتی فعال بوده و پل چهارم به‌عنوان نول عبوری بدون واحد حفاظتی در نظر گرفته شده است؛ این ساختار در کاتالوگ‌های فنی با عبارت «3d» یا حفاظت سه‌پل شناخته می‌شود. وظیفه اصلی این کلید، تشخیص جریان‌های غیرعادی ناشی از اضافه‌بار یا اتصال کوتاه و قطع سریع مدار برای جلوگیری از آسیب به تجهیزات، کابل‌کشی و ایمنی افراد است.

این کلید از واحد تریپ حرارتی-مغناطیسی TM-D بهره می‌برد که ترکیبی از حفاظت L (حفاظت حرارتی در برابر اضافه‌بار) و I (حفاظت مغناطیسی در برابر اتصال کوتاه) را در یک بدنه فراهم می‌کند. این نوع واحد حفاظتی برای کاربردهای عمومی توزیع برق مناسب است و نیازی به تنظیمات پیچیده الکترونیکی ندارد؛ به همین دلیل نصب و راه‌اندازی آن ساده و سریع انجام می‌شود.

مشخصات فنی کلید اتوماتیک 16 آمپر اشنایدر چهار پل LV429567 25KA

از مهم‌ترین مشخصات فنی کلید اتوماتیک 16 آمپر اشنایدر چهار پل LV429567 25KA می‌توان به موارد زیر اشاره کرد:

• سری محصول: ComPact NSX100B
• کد فنی: LV429567
• جریان نامی (In): 16 آمپر در دمای 40 درجه سانتی‌گراد
• تعداد پل: 4 پل (3 پل حفاظت‌شده و یک پل نول عبوری)
• ولتاژ عملیاتی نامی (Ue): تا 690 ولت AC
• فرکانس شبکه: 50/60 هرتز
• نوع واحد تریپ: TM-D (حرارتی-مغناطیسی)
• قدرت قطع نهایی (Icu): 25 کیلوآمپر در ولتاژ 380 تا 415 ولت AC
• قدرت قطع سرویس (Ics): معادل با Icu برای این رده
• نوع نصب: فیکس (غیرقابل جابجایی بر روی پایه پلاگین)
• استاندارد ساخت: مطابق با IEC 60947-2
• دوام مکانیکی: تا 50000 سیکل کلیدزنی
• درجه حفاظت بدنه: IP40

این مجموعه مشخصات نشان می‌دهد که کلید اتوماتیک 16 آمپر اشنایدر چهار پل LV429567 25KA برای مصارفی طراحی شده که نیاز به قدرت قطع متوسط رو به بالا و قابلیت اطمینان مکانیکی و الکتریکی بالا دارند.

کاربرد کلید اتوماتیک 16 آمپر اشنایدر چهار پل LV429567 25KA

این کلید اتوماتیک به دلیل ساختار چهار پل و ظرفیت جریان 16 آمپر، در طیف وسیعی از کاربردهای صنعتی و ساختمانی مورد استفاده قرار می‌گیرد؛ از جمله:

• حفاظت از فیدرهای اصلی و فرعی در تابلوهای برق صنعتی
• محافظت از موتورهای الکتریکی کوچک و متوسط در خطوط تولید
• استفاده در سیستم‌های توزیع برق ساختمان‌های تجاری و اداری با شبکه سه‌فاز به همراه نول
• به‌کارگیری در تابلوهای فرمان و کنترل تجهیزات صنعتی
• نصب در مدارهای روشنایی صنعتی و تجهیزات جانبی که نیاز به قطع همزمان چهار خط دارند
• استفاده در پست‌های توزیع برق و نیروگاه‌های کوچک به‌عنوان حفاظت اصلی خطوط خروجی

وجود پل چهارم عبوری (نول) این امکان را می‌دهد که در سیستم‌های TN-S که نول به‌طور جداگانه کشیده می‌شود، بدون نیاز به تجهیز جانبی اضافه، مدار به‌طور کامل کنترل و قطع شود. همین ویژگی باعث شده کلید اتوماتیک 16 آمپر اشنایدر چهار پل LV429567 25KA در پروژه‌هایی که استاندارد ایمنی الکتریکی بالایی دارند، گزینه‌ای مطمئن باشد.

ویژگی‌های کلید اتوماتیک 16 آمپر اشنایدر چهار پل LV429567 25KA

برخی از مهم‌ترین مزایا و ویژگی‌های فنی این محصول عبارت‌اند از:

۱. حفاظت دوگانه حرارتی و مغناطیسی
واحد تریپ TM-D به‌صورت هم‌زمان در برابر اضافه‌بار تدریجی (با مکانیزم حرارتی) و اتصال کوتاه آنی (با مکانیزم مغناطیسی) از مدار محافظت می‌کند.

۲. قدرت قطع مناسب برای اکثر پروژه‌ها
ظرفیت قطع 25 کیلوآمپر این کلید را برای اغلب پروژه‌های صنعتی و ساختمانی با سطح اتصال کوتاه متوسط، انتخابی مطمئن می‌سازد.

۳. ساختار فشرده و قابل اعتماد
طراحی کمپکت NSX100B با وزن و ابعاد استاندارد، امکان نصب راحت در فضای محدود تابلوهای برق را فراهم می‌کند.

۴. دوام مکانیکی و الکتریکی بالا
تحمل تا 50000 سیکل کلیدزنی مکانیکی، طول عمر بالای این تجهیز را در کاربردهای پرتکرار تضمین می‌کند.

۵. سازگاری با استانداردهای بین‌المللی
انطباق کامل با استاندارد IEC 60947-2 موجب می‌شود این کلید در پروژه‌های دارای الزامات استاندارد بین‌المللی نیز قابل استفاده باشد.

۶. قابلیت جداسازی ایمن مدار
این کلید قابلیت ایزولاسیون مطابق استاندارد را دارد و می‌تواند به‌عنوان وسیله قطع کامل مدار در حالت تعمیر و نگهداری استفاده شود.

نکات نصب و راه‌اندازی کلید اتوماتیک 16 آمپر اشنایدر چهار پل LV429567 25KA

برای نصب صحیح و بهره‌برداری ایمن از این محصول، رعایت چند نکته ضروری است:

• کلید باید بر روی سطح صاف و استاندارد تابلو (بک‌پلیت) نصب شود و از محکم بودن اتصالات پیچی اطمینان حاصل شود.
• پیش از اتصال به شبکه برق، باید از خاموش بودن کامل منبع تغذیه بالادست اطمینان یافت.
• دمای محیط نصب باید در بازه مجاز کارکرد کلید (معمولاً بین منفی 25 تا 70 درجه سانتی‌گراد) باشد تا عملکرد حرارتی واحد تریپ دچار خطا نشود.
• در صورت نیاز به کنترل از راه دور یا اعلام وضعیت، امکان افزودن کنتاکت‌های کمکی و رله‌های شنت تریپ به‌عنوان لوازم جانبی وجود دارد.
• بازرسی دوره‌ای اتصالات و تست عملکرد کلید در فواصل زمانی مشخص، به افزایش طول عمر و اطمینان از عملکرد صحیح آن کمک می‌کند.

توضیحات تکمیلی محصول

کلید اتوماتیک 16 آمپر اشنایدر چهار پل LV429567 25KA در واقع یک کلید کمپکت غیرقابل تنظیم (فیکس) است که برای حفاظت ثابت مدارهای با جریان نامی 16 آمپر طراحی شده است. خود محصول از بدنه‌ای مقاوم در برابر ضربه با درجه حفاظت IP40 ساخته شده و دارای مکانیزم کلیدزنی از نوع اهرمی (Toggle) است که امکان قطع و وصل دستی سریع را نیز فراهم می‌کند.

از نظر کاربرد، این کلید بیشتر در نقاطی از شبکه برق قرار می‌گیرد که نیاز به حفاظت مطمئن اما با هزینه اقتصادی‌تر نسبت به کلیدهای الکترونیکی پیشرفته وجود دارد؛ به همین دلیل در فیدرهای فرعی، مدارهای روشنایی صنعتی، و تجهیزات جانبی خطوط تولید بسیار پرکاربرد است.

از نظر ویژگی فنی نیز، ترکیب ظرفیت قطع 25 کیلوآمپر با ساختار چهار پل، این محصول را در دسته کلیدهایی قرار می‌دهد که هم برای شبکه‌های سه‌فاز بدون نول و هم برای شبکه‌های سه‌فاز به همراه نول عبوری قابل استفاده هستند. این انعطاف‌پذیری یکی از دلایل اصلی محبوبیت این کلید در پروژه‌های برق صنعتی ایران است.

جمع‌بندی

کلید اتوماتیک 16 آمپر اشنایدر چهار پل LV429567 25KA با ترکیب مناسبی از قدرت قطع، دوام مکانیکی و سادگی نصب، یکی از گزینه‌های قابل اعتماد برای حفاظت مدارهای برق صنعتی و ساختمانی محسوب می‌شود.

کلید اتوماتیک 16 آمپر اشنایدر چهار پل LV429567 25KA به دلیل برخورداری از واحد تریپ حرارتی-مغناطیسی TM-D و انطباق با استانداردهای بین‌المللی، انتخابی مناسب برای پروژه‌هایی است که به دنبال تعادل میان کیفیت، عملکرد و هزینه هستند. شما می‌توانید این محصول اصل و با گارانتی را از فروشگاه ایران اشنایدر تهیه کرده و از مشاوره تخصصی تیم فنی این فروشگاه برای انتخاب مناسب‌ترین کلید اتوماتیک متناسب با نیاز پروژه خود بهره‌مند شوید.

سوالات متداول

۱. کلید اتوماتیک 16 آمپر اشنایدر چهار پل LV429567 25KA چند پل دارد و کدام پل‌ها حفاظت‌شده هستند؟
این کلید دارای چهار پل فیزیکی است که سه پل آن حفاظت‌شده (فاز) و پل چهارم به‌عنوان نول عبوری بدون حفاظت مستقل در نظر گرفته شده است.

۲. قدرت قطع این کلید اتوماتیک چقدر است؟
قدرت قطع نهایی (Icu) این محصول در ولتاژ 380 تا 415 ولت AC معادل 25 کیلوآمپر است.

۳. آیا این کلید قابلیت تنظیم جریان دارد؟
خیر، این مدل از نوع فیکس (غیرقابل تنظیم) است و جریان نامی آن ثابت روی 16 آمپر تنظیم شده است.

۴. واحد حفاظتی به‌کاررفته در این کلید چیست؟
این کلید از واحد تریپ حرارتی-مغناطیسی TM-D استفاده می‌کند که هم‌زمان در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند.

۵. حداکثر ولتاژ کاری کلید اتوماتیک 16 آمپر اشنایدر چهار پل LV429567 25KA چقدر است؟
ولتاژ عملیاتی نامی این کلید تا 690 ولت AC است، هرچند مقادیر قدرت قطع معمولاً برای بازه 380 تا 415 ولت اعلام می‌شود.
