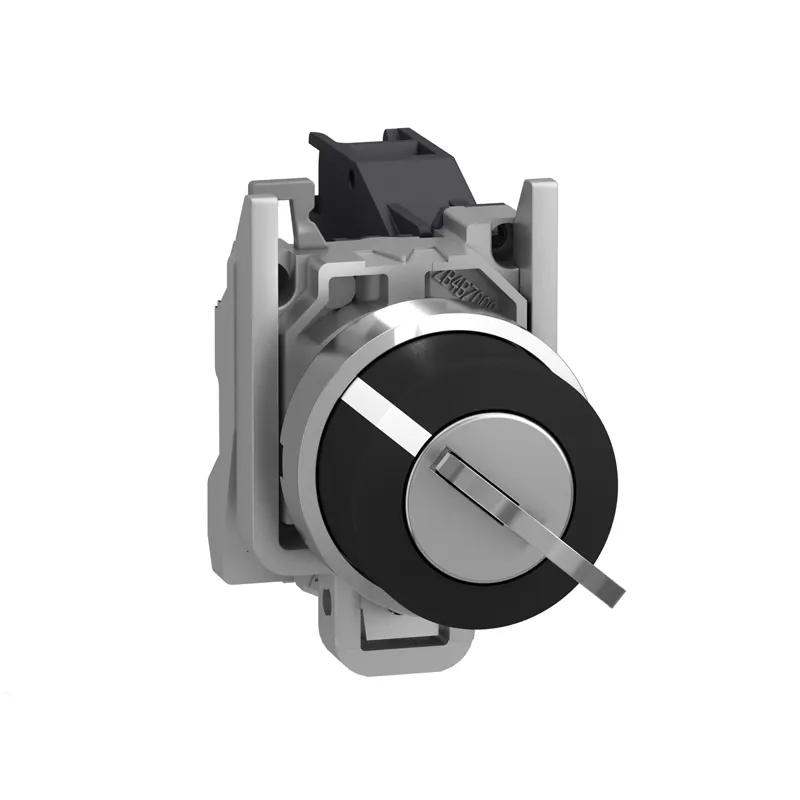

سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03
سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03، دارای بدنه فلزی، کلید 455، سه وضعیت ماندگار و دو کنتاکت NO است و برای تابلوهای برق و مدارهای کنترل صنعتی کاربرد دارد.
| کد فنی : | XB4BG03 |
|---|---|
| وزن: | 0.13kg |
| ابعاد: | 47mm x 30mm x 68mm |
| جنس بدنه : | فلزی |
| کنتاکت کمکی: | 2NO |
| نوع: | کلید دار سه حالته |
| موقعیت خروج کلید: | در همه جهت ها |
| نحوه عملکرد: | ماندگار |
| قطر: | 22mm |
| رنگ : | مشکی |
| درجه حفاظت : | IP69 |
ارسال سریع
ضمانت اصالت کالا
پشتیبانی آنلاین
گارانتی محصول
معرفی محصول
سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03 یکی از تجهیزات کنترلی سری Harmony XB4 اشنایدر الکتریک است که برای انتخاب و کنترل وضعیت مدارهای فرمان در تابلوهای برق و تجهیزات صنعتی مورد استفاده قرار می‌گیرد. این محصول دارای بدنه فلزی، مکانیزم کلیدی و سه وضعیت ثابت است و با کد فنی XB4BG03 شناخته می‌شود.
سلکتور سوئیچ XB4BG03 برای نصب روی پنل با قطر نامی 22 میلی‌متر طراحی شده و از دو کنتاکت نرمال باز (2NO) بهره می‌برد. ساختار ماندگار یا Stay Put باعث می‌شود انتخابگر پس از قرار گرفتن در هر وضعیت، بدون نیاز به نگه‌داشتن کلید در همان حالت باقی بماند.
معرفی سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03
سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03 در خانواده تجهیزات کنترل و فرمان Harmony XB4 قرار دارد؛ خانواده‌ای که برای استفاده در تابلوهای کنترل صنعتی، ماشین‌آلات و سیستم‌های اتوماسیون طراحی شده است. این مدل از نوع Key Selector بوده و عمل تغییر وضعیت توسط کلید انجام می‌شود. استفاده از کلید باعث می‌شود کنترل وضعیت انتخابگر نسبت به مدل‌های معمولی بدون قفل، محدودتر و قابل‌کنترل‌تر باشد.
این سلکتور دارای سه موقعیت کاری با زاویه ±45 درجه است. هر سه وضعیت در حالت ماندگار قرار دارند؛ بنابراین اپراتور پس از چرخاندن کلید، لازم نیست آن را در وضعیت انتخاب‌شده نگه دارد. این ویژگی برای مدارهایی که انتخاب وضعیت باید تا فرمان بعدی حفظ شود، کاربرد قابل‌توجهی دارد.
از نظر ساختار، XB4BG03 دارای قاب فلزی با روکش کروم و حلقه نصب از جنس زاماک است. همچنین هد آن به شکل گرد و مشکی طراحی شده و برای نصب در سوراخ پنل با قطر 22 میلی‌متر در نظر گرفته شده است.
ویژگی‌های سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03
یکی از مهم‌ترین ویژگی‌های سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03، ترکیب مکانیزم کلیدی با سه وضعیت ثابت است. این طراحی امکان استفاده از سلکتور در مدارهای فرمانی را فراهم می‌کند که در آن‌ها انتخاب وضعیت باید مشخص، پایدار و تحت کنترل اپراتور باشد.
مهم‌ترین ویژگی‌های این مدل عبارت‌اند از:
- برند: Schneider Electric
- سری: Harmony XB4
- کد فنی: XB4BG03
- نوع محصول: Key Selector Switch
- جنس قاب: فلز با روکش کروم
- رنگ کلید و هد: مشکی
- قطر نصب: 22 میلی‌متر
- تعداد وضعیت: 3 وضعیت
- نوع عملکرد: ماندگار یا Stay Put
- زاویه وضعیت‌ها: ±45 درجه
- تعداد کنتاکت: 2 کنتاکت NO
- نوع کنتاکت: Slow-break
- نوع اتصال: ترمینال پیچی
- نوع کلید: Key 455
- وزن تقریبی محصول در دیتاشیت: 0.127 کیلوگرم
- قابلیت نصب روی پنل و تابلوهای کنترل
- مناسب برای مدارهای فرمان و کنترل صنعتی
نکته مهم این است که کد XB4BG03 یک محصول کامل شامل مجموعه بدنه، کنتاکت و هد کلیدی است. در کاتالوگ اشنایدر، این محصول با ترکیب ZB4BZ103 و ZB4BG0 معرفی شده است.
کاربرد سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03
سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03 در سیستم‌هایی استفاده می‌شود که اپراتور باید بتواند بین سه حالت مختلف یک مدار یا فرآیند انتخاب انجام دهد. به دلیل وجود کلید، می‌توان دسترسی به تغییر وضعیت را کنترل کرد و از تغییر ناخواسته وضعیت توسط افراد غیرمجاز جلوگیری کرد.
این ویژگی در تابلوهای برق صنعتی، تابلوهای کنترل ماشین‌آلات، خطوط تولید، تجهیزات اتوماسیون و سیستم‌های فرمان اهمیت زیادی دارد. به‌عنوان مثال می‌توان از سه وضعیت برای انتخاب حالت‌هایی مانند خاموش، دستی و اتوماتیک یا انتخاب بین چند وضعیت کاری استفاده کرد؛ البته نحوه تعریف هر وضعیت به مدار طراحی‌شده و نحوه سیم‌بندی کنتاکت‌ها بستگی دارد.
دو کنتاکت نرمال باز این سلکتور می‌توانند برای ارسال فرمان به مدارهای کنترلی مختلف مورد استفاده قرار گیرند. در دیتاشیت محصول، کنتاکت‌ها با شماره‌های 13-14 و 23-24 مشخص شده‌اند.
بنابراین XB4BG03 را نباید صرفاً یک کلید انتخاب ساده در نظر گرفت؛ این تجهیز بخشی از رابط کاربر و مدار فرمان محسوب می‌شود و می‌تواند انتخاب وضعیت توسط اپراتور را به سیگنال الکتریکی موردنیاز مدار تبدیل کند.
عملکرد سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03
مکانیزم سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03 بر اساس چرخش کلید در سه موقعیت طراحی شده است. وضعیت‌های انتخابگر در محدوده ±45 درجه قرار دارند و نوع عملکرد آن Stay Put است؛ یعنی کلید بعد از انتخاب موقعیت، در همان وضعیت باقی می‌ماند.
این موضوع تفاوت مهمی با سلکتورهای Spring Return دارد. در مدل‌های فنری، پس از رها کردن کلید، مکانیزم ممکن است به موقعیت مشخصی بازگردد؛ اما در XB4BG03 هر موقعیت انتخاب‌شده به صورت ماندگار باقی می‌ماند.
کلید شماره 455 برای این مدل در نظر گرفته شده و اطلاعات رسمی اشنایدر امکان برداشت کلید را در موقعیت‌های مشخصی از جمله مرکز، چپ یا در برخی مشخصات، هر موقعیت نشان می‌دهد. بنابراین هنگام طراحی سیستم امنیتی یا کنترلی، باید وضعیت خروج کلید را متناسب با کاربرد موردنظر بررسی کرد.
مشخصات فنی سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03
برای انتخاب صحیح سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03 توجه به مشخصات فنی اهمیت زیادی دارد. مشخصات منتشرشده در دیتاشیت اشنایدر شامل موارد زیر است:
| مشخصه | مقدار |
|---|---|
| برند | Schneider Electric |
| سری | Harmony XB4 |
| کد محصول | XB4BG03 |
| نوع تجهیز | Selector Switch |
| نوع عملکرد | Stay Put |
| تعداد وضعیت | 3 |
| زاویه عملکرد | ±45° |
| نوع کلید | Key 455 |
| تعداد کنتاکت | 2NO |
| عملکرد کنتاکت | Slow-break |
| قطر نصب | 22 mm |
| جنس قاب | فلز با روکش کروم |
| جنس حلقه نصب | Zamak |
| شکل هد | گرد |
| رنگ | مشکی |
| اتصال | Screw Clamp |
| ارتفاع | 47 mm |
| عرض | 30 mm |
| عمق | 86 mm |
| وزن تقریبی | 0.127 kg |
| دوام مکانیکی | 1,000,000 سیکل |
اطلاعات ابعادی، کنتاکت‌ها، نوع کلید، اتصال و دوام مکانیکی از دیتاشیت فنی این مدل استخراج شده است.
مزایای سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03
یکی از مزیت‌های اصلی سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03 ساختار مقاوم و صنعتی آن است. استفاده از بدنه فلزی برای محیط‌های صنعتی که تجهیزات کنترل به استحکام بیشتری نیاز دارند، انتخاب مناسبی محسوب می‌شود.
مزیت دیگر این محصول، مکانیزم کلیدی آن است. برخلاف سلکتورهای ساده که هر فردی می‌تواند وضعیت آن‌ها را تغییر دهد، مدل کلیدی امکان کنترل دسترسی به تغییر حالت را افزایش می‌دهد. این قابلیت به‌خصوص در تابلوهای کنترل ماشین‌آلات و سیستم‌هایی که تغییر وضعیت ناخواسته می‌تواند موجب اختلال در فرآیند شود، کاربردی است.
سه حالته بودن نیز انعطاف بیشتری در طراحی مدار فرمان ایجاد می‌کند. مهندس یا طراح تابلو می‌تواند سه وضعیت مختلف را بر اساس منطق عملکرد دستگاه تعریف کند و از کنتاکت‌های NO برای ارسال فرمان مناسب استفاده کند.
از طرف دیگر، اشنایدر برای خانواده Harmony XB4 امکان استفاده از طیف وسیعی از کنتاکت‌ها و تجهیزات جانبی را در نظر گرفته است. این موضوع باعث می‌شود خانواده XB4 برای طراحی رابط‌های کنترلی مختلف انعطاف‌پذیری مناسبی داشته باشد.
نصب و سیم‌بندی سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03
برای نصب سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03 ابتدا باید ابعاد سوراخ پنل و فضای پشت تابلو بررسی شود. قطر نصب این مدل 22 میلی‌متر است و بدنه باید به شکل صحیح روی پنل ثابت شود.
اتصالات الکتریکی محصول از نوع ترمینال پیچی هستند. دیتاشیت، دو کنتاکت NO را با ترمینال‌های 13-14 و 23-24 مشخص می‌کند. محدوده سیم قابل استفاده نیز بسته به استفاده از وایرشو متفاوت است؛ بنابراین برای سیم‌بندی نهایی باید دیتاشیت و استانداردهای مربوط به تابلو رعایت شود.
گشتاور سفت‌کردن ترمینال نیز در مستندات فنی مشخص شده است و رعایت آن برای جلوگیری از شل‌شدن اتصال یا آسیب به ترمینال اهمیت دارد. نصب و سیم‌بندی این تجهیز باید توسط فرد متخصص و مطابق نقشه مدار فرمان انجام شود.
مقاومت و دوام سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03
سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03 برای استفاده در تجهیزات صنعتی طراحی شده و در مشخصات فنی، دوام مکانیکی آن یک میلیون سیکل اعلام شده است. این عدد نشان‌دهنده ظرفیت مکانیکی بالای مکانیزم در شرایط آزمون تعیین‌شده توسط سازنده است.
همچنین ساختار فلزی و طراحی صنعتی سری Harmony XB4 باعث شده است این خانواده برای استفاده در تابلوهای کنترل و محیط‌های صنعتی گزینه‌ای مناسب باشد. اشنایدر در معرفی این سری بر استحکام، مونتاژ و دمونتاژ آسان و تنوع روش‌های اتصال تأکید کرده است.
با این حال، دوام واقعی محصول به شرایط محیطی، تعداد دفعات استفاده، نحوه نصب، بار الکتریکی، کیفیت سیم‌بندی و شرایط کاری بستگی دارد؛ بنابراین مشخصات کاتالوگ نباید بدون توجه به شرایط واقعی پروژه تفسیر شود.
تفاوت سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03 با سلکتورهای دو حالته
تفاوت اصلی سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03 با مدل‌های دو حالته، تعداد موقعیت‌های قابل انتخاب است. در مدل سه حالته، طراح مدار می‌تواند از یک موقعیت میانی در کنار دو وضعیت طرفین استفاده کند.
برای نمونه، در یک سیستم کنترلی می‌توان سه حالت «خاموش»، «دستی» و «اتوماتیک» تعریف کرد؛ البته این نام‌گذاری مربوط به کاربرد مدار است و به صورت پیش‌فرض توسط خود سلکتور تعریف نشده است.
در مقابل، سلکتورهای دو حالته مانند برخی مدل‌های XB4BG، برای انتخاب میان دو وضعیت استفاده می‌شوند. اشنایدر در کاتالوگ Harmony XB4، مدل‌های دو حالته و سه حالته را در خانواده Key Switchها ارائه کرده است.
بنابراین اگر مدار شما به سه موقعیت ثابت نیاز دارد، XB4BG03 می‌تواند انتخاب مناسب‌تری نسبت به مدل دو حالته باشد.
نکات مهم هنگام خرید سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03
هنگام خرید سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03 باید کد فنی محصول را به‌دقت بررسی کنید؛ زیرا مدل‌های مختلف Harmony XB4 از نظر تعداد وضعیت، نوع برگشت، تعداد کنتاکت و نوع هد تفاوت دارند.
همچنین باید بررسی شود که محصول موردنظر نسخه کامل باشد یا تنها هد سلکتور. در مستندات اشنایدر، XB4BG03 به‌عنوان مجموعه کامل معرفی شده، در حالی که قطعاتی مانند ZB4BG0 می‌توانند به‌صورت هد جداگانه عرضه شوند.
موضوع دیگری که باید در زمان خرید بررسی شود، وضعیت تأمین و موجودی کالا است. برخی صفحات منطقه‌ای اشنایدر وضعیت تجاری این کد را متفاوت نمایش می‌دهند؛ برای مثال یک صفحه منطقه‌ای پایان تجاری‌سازی مدل XB4BG03 را اعلام کرده، در حالی که صفحات رسمی دیگر همچنان مشخصات و اطلاعات محصول را ارائه می‌کنند. بنابراین برای خرید پروژه‌ای، استعلام موجودی و وضعیت تأمین از فروشنده اهمیت دارد.
چرا سلکتور سوئیچ اشنایدر فلزی سه حالته XB4BG03 انتخاب مناسبی است؟
اگر هدف شما کنترل سه وضعیت مختلف در یک مدار فرمان صنعتی باشد و در کنار آن به عملکرد ماندگار و دسترسی کلیدی نیاز داشته باشید، سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03 می‌تواند گزینه‌ای کاربردی باشد.
بدنه فلزی، طراحی مناسب برای نصب پنلی، سه وضعیت ثابت، دو کنتاکت NO و مکانیزم کلیدی، مجموعه‌ای از قابلیت‌ها را در یک تجهیز جمع کرده است. همچنین قرار گرفتن این محصول در خانواده Harmony XB4 باعث می‌شود امکان هماهنگی آن با سایر تجهیزات کنترل و فرمان این خانواده وجود داشته باشد.
جمع‌بندی
سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03 یک کلید انتخاب سه حالته از سری Harmony XB4 است که با بدنه فلزی، کلید شماره 455، دو کنتاکت NO و مکانیزم Stay Put برای مدارهای فرمان و کنترل صنعتی طراحی شده است. این محصول با قطر نصب 22 میلی‌متر و سه وضعیت ±45 درجه، امکان انتخاب و حفظ وضعیت مدار را در اختیار اپراتور قرار می‌دهد.
در زمان انتخاب این محصول، توجه به کد فنی، نوع کنتاکت، وضعیت‌های کاری، ابعاد نصب، نوع کلید و شرایط تأمین اهمیت دارد. برای خرید و دریافت اطلاعات بیشتر درباره تجهیزات برق صنعتی می‌توانید از فروشگاه ایران اشنایدر استعلام بگیرید.
سوالات متداول درباره سلکتور سوئیچ اشنایدر فلزی سه حالته XB4BG03
1. سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03 چند حالت دارد؟
این مدل دارای سه وضعیت ثابت است و زاویه موقعیت‌های آن ±45 درجه اعلام شده است. عملکرد آن از نوع Stay Put است؛ بنابراین وضعیت انتخاب‌شده تا تغییر بعدی باقی می‌ماند.
2. سلکتور XB4BG03 دارای چند کنتاکت است؟
XB4BG03 دارای دو کنتاکت نرمال باز یا 2NO است که در مدار فرمان برای ارسال سیگنال‌های کنترلی استفاده می‌شوند.
3. سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03 چه شماره‌ای است؟
کلید این مدل Key 455 است. مستندات اشنایدر همچنین اطلاعاتی درباره موقعیت‌های قابل برداشت کلید ارائه می‌کنند که باید متناسب با نسخه و کاربرد محصول بررسی شود.
4. قطر نصب سلکتور XB4BG03 چقدر است؟
قطر نامی نصب این سلکتور 22 میلی‌متر است و برای نصب پنلی در تجهیزات کنترل و تابلوهای برق طراحی شده است.
5. آیا XB4BG03 ماندگار است یا فنری؟
XB4BG03 از نوع ماندگار یا Stay Put است. به همین دلیل پس از انتخاب یکی از سه موقعیت، کلید در همان وضعیت باقی می‌ماند و برای تغییر وضعیت باید دوباره آن را بچرخانید.
6. سلکتور سوئیچ اشنایدر فلزی سه حالته ماندگار قفل شو XB4BG03 در چه تجهیزاتی کاربرد دارد؟
این محصول می‌تواند در تابلوهای برق، پنل‌های کنترل ماشین‌آلات، مدارهای فرمان صنعتی و تجهیزات اتوماسیون برای انتخاب میان سه وضعیت کاری مورد استفاده قرار گیرد. نحوه استفاده دقیق آن به طراحی مدار و منطق کنترلی سیستم بستگی دارد.
