سلکتور سوئیچ اشنایدر فلزی دو حالته بازگشت فنری XB4BD41
سلکتور سوئیچ اشنایدر فلزی دو حالته بازگشت فنری XB4BD41 از سری Harmony XB4 با بدنه فلزی مقاوم، مناسب فرمان لحظه‌ای در تابلوهای برق صنعتی و اتوماسیون، مطابق استاندارد IEC. اورجینال با گارانتی معتبر، ارسال سریع و مشاوره فنی رایگان.
| کد فنی : | XB4BD41 |
|---|---|
| وزن: | 0.11kg |
| ابعاد: | 47mm x 30mm x 68mm |
| جنس بدنه : | فلزی |
| کنتاکت کمکی: | 1NO |
| نوع: | بدون کلید دو حالته |
| قطر: | 22mm |
| رنگ : | مشکی |
| درجه حفاظت : | IP69 |
ارسال سریع
ضمانت اصالت کالا
پشتیبانی آنلاین
گارانتی محصول
معرفی محصول
سلکتور سوئیچ اشنایدر فلزی دو حالته بازگشت فنری XB4BD41 یکی از محصولات سری Harmony XB4 اشنایدر الکتریک است که برای انتخاب حالت کاری ماشین‌آلات و تابلوهای فرمان صنعتی طراحی شده است. این کلید با بدنه فلزی کروم‌اندود، دستگیره مشکی استاندارد و مکانیزم بازگشت فنری، کنترل دقیق و قابل اعتمادی را حتی در محیط‌های سخت فراهم می‌کند. کنتاکت 1NO و نصب روی سوراخ استاندارد ۲۲ میلی‌متری، این مدل را به انتخابی عملی برای پروژه‌های اتوماسیون و تابلوسازی تبدیل کرده است.
معرفی سلکتور سوئیچ اشنایدر فلزی دو حالته بازگشت فنری XB4BD41
در تابلوهای برق صنعتی، اپراتور باید بتواند به‌سادگی و بدون ابهام حالت کاری دستگاه را تغییر دهد. سلکتور سوئیچ‌ها دقیقاً برای همین منظور ساخته می‌شوند. مدل XB4BD41 از خانواده Harmony XB4 است؛ خانواده‌ای که به‌خاطر استحکام مکانیکی و کیفیت ساخت در صنایع مختلف شناخته می‌شود.
این محصول دو وضعیت دارد و فاصله زاویه‌ای بین این دو وضعیت ۹۰ درجه است. دستگیره پس از رها شدن، توسط فنر به موقعیت اولیه خود بازمی‌گردد. جهت بازگشت فنری در این مدل از راست به چپ است.
بنابراین اپراتور تنها تا زمانی که دستگیره را نگه می‌دارد، کنتاکت را در حالت وصل خواهد داشت. این رفتار لحظه‌ای برای عملیاتی مانند فرمان موقت، تست مدار و راه‌اندازی تدریجی بسیار مناسب است.
بدنه این محصول فلزی و کروم‌اندود است و ظاهر حرفه‌ای و مقاومی دارد. دستگیره مشکی استاندارد نیز دید مناسبی در پنل ایجاد می‌کند. در نتیجه، هم از نظر زیبایی و هم از نظر دوام، گزینه‌ای مطمئن به شمار می‌رود.
مشخصات فنی سلکتور سوئیچ اشنایدر فلزی دو حالته بازگشت فنری XB4BD41
برای انتخاب درست یک قطعه الکتریکی، بررسی دقیق مشخصات فنی ضروری است. جدول زیر مهم‌ترین اطلاعات این کلید را بر اساس داده‌های منتشرشده سازنده نشان می‌دهد.
| پارامتر | مقدار |
|---|---|
| سری محصول | Harmony XB4 |
| نوع قطعه | سلکتور سوئیچ |
| قطر نصب | ۲۲ میلی‌متر |
| جنس قاب (بزل) | فلز کروم‌اندود |
| نوع اپراتور | بازگشت فنری از راست به چپ |
| تعداد وضعیت | ۲ وضعیت با زاویه ۹۰ درجه |
| پروفیل دستگیره | دستگیره استاندارد مشکی |
| ترکیب کنتاکت | 1NO |
| شماره ترمینال | 13-14 |
| نوع عملکرد کنتاکت | Slow-break |
| نوع اتصال | ترمینال پیچی |
| ولتاژ عایقی نامی | ۶۰۰ ولت |
| درجه حفاظت | IP66، IP67، IP69 و IP69K |
| عمر مکانیکی | ۱ میلیون سیکل |
| ابعاد (ارتفاع × عرض × عمق) | ۴۷ × ۳۰ × ۶۸ میلی‌متر |
| وزن | حدود ۰٫۱۰۵ کیلوگرم |
علاوه بر این، گشتاور مناسب برای سفت کردن پیچ‌ها بین ۰٫۸ تا ۱٫۲ نیوتن‌متر اعلام شده است. حفاظت در برابر اتصال کوتاه نیز با فیوز کارتریجی ۱۰ آمپر نوع gG انجام می‌شود. همچنین مقاومت در برابر لرزش این محصول تا 5 gn در محدوده فرکانسی ۲ تا ۵۰۰ هرتز گزارش شده است.
ویژگی‌های سلکتور سوئیچ اشنایدر فلزی دو حالته بازگشت فنری XB4BD41
این مدل مجموعه‌ای از ویژگی‌های کاربردی را در یک قطعه جمع کرده است. مهم‌ترین مزایای آن در ادامه توضیح داده می‌شود.
بدنه فلزی و مقاوم: قاب کروم‌اندود نسبت به قاب‌های پلاستیکی در برابر ضربه، سایش و استفاده مداوم مقاوم‌تر است. بنابراین در محیط‌هایی که کلید بارها استفاده می‌شود، طول عمر بیشتری دارد.
درجه حفاظت بسیار بالا: درجه‌های IP66 تا IP69K نشان می‌دهند که این کلید در برابر گردوغبار، پاشش آب و حتی شست‌وشوی پرفشار مقاوم است. به همین دلیل در صنایع غذایی، بسته‌بندی و خطوط شست‌وشو کاربرد فراوانی دارد.
بازگشت فنری مطمئن: مکانیزم فنری باعث می‌شود دستگیره پس از رها شدن به موقعیت اولیه برگردد. این ویژگی از باقی ماندن ناخواسته مدار در حالت فعال جلوگیری می‌کند و ایمنی بهره‌برداری را بالا می‌برد.
نصب سریع و ساده: نصب روی سوراخ استاندارد ۲۲ میلی‌متری انجام می‌شود و اتصال سیم‌ها با ترمینال پیچی صورت می‌گیرد. اشنایدر الکتریک نیز برای سری Harmony XB4 بر سهولت نصب و جداسازی تأکید دارد.
قابلیت اطمینان الکتریکی: این محصول برای کار در سطح‌های ولتاژ و جریان پایین، مانند سیگنال‌های کنترلی PLC، نیز قابل استفاده است. در نتیجه برای مدارهای فرمان کلاسیک و مدارهای الکترونیکی هر دو مناسب است.
سازگاری با محیط‌زیست: این کلید فاقد جیوه و فلزات سنگین سمی گزارش شده و در دسته محصولات Green Premium اشنایدر قرار می‌گیرد.
کاربرد سلکتور سوئیچ اشنایدر فلزی دو حالته بازگشت فنری XB4BD41
کاربرد اصلی این کلید در پنل‌های اپراتوری و تابلوهای فرمان است. هرجا که لازم باشد اپراتور به‌صورت لحظه‌ای یک فرمان را اعمال کند، این مدل گزینه مناسبی است. نمونه‌هایی از موارد استفاده رایج عبارت‌اند از:
- فرمان جاگ (Jog) و حرکت آهسته موتورها هنگام تنظیم و راه‌اندازی
- تست لحظه‌ای مدارها و تجهیزات هشداردهنده
- ریست یا تأیید لحظه‌ای در سیستم‌های کنترل و PLC
- انتخاب موقت حالت دستی روی ماشین‌آلات صنعتی
- راه‌اندازی بازشو و بسته شدن درها، جرثقیل‌ها و بالابرها
- پنل‌های کنترل خطوط تولید در صنایع غذایی، دارویی و بسته‌بندی
از آنجا که بدنه فلزی و درجه حفاظت بالا دارد، در فضای باز و محیط‌های مرطوب نیز عملکرد پایداری ارائه می‌دهد. علاوه بر این، به‌دلیل سازگاری با ماژول‌های سری XB4، می‌توان آن را با کنتاکت‌های اضافی تکمیل کرد.
نحوه عملکرد سلکتور سوئیچ اشنایدر فلزی دو حالته بازگشت فنری XB4BD41
برای درک عملکرد سلکتور سوئیچ اشنایدر فلزی دو حالته بازگشت فنری XB4BD41، باید به دو بخش اصلی آن توجه کرد: هد اپراتور و بلوک کنتاکت. هد اپراتور همان دستگیره‌ای است که اپراتور آن را می‌چرخاند. بلوک کنتاکت نیز بخشی است که فرمان را به مدار الکتریکی منتقل می‌کند.
در وضعیت اولیه، کنتاکت NO باز است و جریانی از آن عبور نمی‌کند. وقتی اپراتور دستگیره را ۹۰ درجه می‌چرخاند، کنتاکت بسته می‌شود و ترمینال‌های 13 و 14 به هم وصل می‌شوند. پس از رها کردن دستگیره، فنر آن را به حالت اولیه برمی‌گرداند و مدار دوباره باز می‌شود.
نوع عملکرد کنتاکت در این مدل Slow-break است. یعنی سرعت باز و بسته شدن کنتاکت به سرعت حرکت دست اپراتور وابسته است. این ویژگی در کاربردهای فرمان عمومی کاملاً رایج و کافی است.
نصب و سیم‌بندی سلکتور سوئیچ اشنایدر فلزی دو حالته بازگشت فنری XB4BD41
نصب سلکتور سوئیچ اشنایدر فلزی دو حالته بازگشت فنری XB4BD41 ساده است، اما رعایت چند نکته باعث افزایش عمر و ایمنی کلید می‌شود. پیش از هر اقدامی باید برق مدار قطع شود.
۱. ابتدا سوراخی با قطر استاندارد ۲۲ میلی‌متر در درب تابلو ایجاد کنید.
۲. سپس هد سلکتور را از روبه‌رو داخل سوراخ قرار دهید و آن را محکم کنید.
۳. بلوک کنتاکت را از پشت به هد متصل کنید تا اتصال مکانیکی کامل شود.
۴. سیم‌ها را به ترمینال‌های پیچی 13 و 14 متصل کنید و پیچ‌ها را با گشتاور ۰٫۸ تا ۱٫۲ نیوتن‌متر ببندید.
۵. در نهایت مدار را با فیوز مناسب محافظت کنید و عملکرد کلید را آزمایش کنید.
نکته مهم این است که گشتاور بیش از حد می‌تواند به ترمینال آسیب بزند. بنابراین استفاده از ابزار مناسب توصیه می‌شود.
مزایای انتخاب سلکتور سوئیچ اشنایدر فلزی دو حالته بازگشت فنری XB4BD41
انتخاب یک قطعه معتبر، هزینه‌های نگهداری و توقف خط تولید را کاهش می‌دهد. اشنایدر الکتریک یکی از برندهای پیشرو در تجهیزات کنترل صنعتی است و سری Harmony XB4 در جهان کاربرد گسترده‌ای دارد.
از مهم‌ترین مزایای این مدل می‌توان به عمر مکانیکی یک میلیون سیکل اشاره کرد. این عدد برای کاربردهای صنعتی سنگین بسیار مناسب است. همچنین دسترسی آسان به قطعات تکمیلی و هدهای هم‌خانواده، تعمیر و توسعه تابلو را ساده‌تر می‌کند.
علاوه بر این، ظاهر یکدست پنل با سایر قطعات سری XB4 مانند شستی‌ها، چراغ‌های سیگنال و کلیدهای اضطراری حفظ می‌شود. این موضوع در پروژه‌های بزرگ از نظر استاندارد بصری اهمیت زیادی دارد.
نکات خرید سلکتور سوئیچ اشنایدر فلزی دو حالته بازگشت فنری XB4BD41
هنگام خرید باید به چند نکته توجه کنید تا کالای مناسب و اصل دریافت شود. ابتدا مطمئن شوید کد دقیق محصول XB4BD41 است، زیرا مدل‌های مشابه با تعداد وضعیت یا نوع بازگشت متفاوت وجود دارد.
دوم اینکه نوع کنتاکت مورد نیاز پروژه را بررسی کنید. این مدل دارای یک کنتاکت 1NO است. اگر مدار شما به کنتاکت NC نیاز دارد، باید از مدل دیگری استفاده کنید یا بلوک اضافی تهیه کنید.
سوم، اصالت کالا و گارانتی را بررسی کنید. خرید از فروشگاه‌های تخصصی تجهیزات اشنایدر، تضمین می‌کند که قطعه اصلی و مطابق مشخصات سازنده است. همچنین بررسی بسته‌بندی و کد درج‌شده روی محصول توصیه می‌شود.
جمع‌بندی سلکتور سوئیچ اشنایدر فلزی دو حالته بازگشت فنری XB4BD41
در یک نگاه، سلکتور سوئیچ اشنایدر فلزی دو حالته بازگشت فنری XB4BD41 ترکیبی از استحکام، ایمنی و سهولت استفاده است. بدنه فلزی کروم‌اندود، حفاظت تا IP69K، عمر مکانیکی یک میلیون سیکل و کنتاکت 1NO، آن را برای پنل‌های فرمان صنعتی به گزینه‌ای مطمئن تبدیل کرده است.
اگر به دنبال تهیه این کلید اصلی با مشخصات دقیق و مشاوره فنی هستید، می‌توانید از فروشگاه ایران اشنایدر خرید کنید. کارشناسان ایران اشنایدر در انتخاب قطعات مناسب پروژه شما همراهتان هستند.
سوالات متداول سلکتور سوئیچ اشنایدر فلزی دو حالته بازگشت فنری XB4BD41
۱. سلکتور سوئیچ اشنایدر فلزی دو حالته بازگشت فنری XB4BD41 چند وضعیت دارد؟
این مدل دو وضعیت دارد و زاویه بین آن‌ها ۹۰ درجه است. دستگیره پس از رها شدن توسط فنر به موقعیت اولیه برمی‌گردد.
۲. نوع کنتاکت در سلکتور سوئیچ اشنایدر فلزی دو حالته بازگشت فنری XB4BD41 چیست؟
این محصول یک کنتاکت 1NO (عادی باز) دارد. ترمینال‌های آن با شماره 13 و 14 مشخص شده‌اند.
۳. درجه حفاظت سلکتور سوئیچ اشنایدر فلزی دو حالته بازگشت فنری XB4BD41 چقدر است؟
درجه حفاظت این کلید IP66، IP67، IP69 و IP69K گزارش شده است. بنابراین در برابر گردوغبار، آب و شست‌وشوی پرفشار مقاوم است.
۴. قطر سوراخ لازم برای نصب سلکتور سوئیچ XB4BD41 چقدر است؟
برای نصب این محصول به سوراخی با قطر استاندارد ۲۲ میلی‌متر نیاز است. اتصال سیم‌ها نیز از طریق ترمینال پیچی انجام می‌شود.
۵. تفاوت سلکتور سوئیچ بازگشت فنری با مدل ماندگار چیست؟
در مدل ماندگار، دستگیره در هر وضعیتی که قرار داده شود باقی می‌ماند. اما در مدل بازگشت فنری، دستگیره پس از رها شدن به حالت اولیه برمی‌گردد و کنتاکت فقط هنگام نگه داشتن فعال است.
۶. سلکتور سوئیچ اشنایدر فلزی دو حالته بازگشت فنری XB4BD41 برای چه کاربردهایی مناسب است؟
این مدل برای فرمان‌های لحظه‌ای مانند جاگ موتور، تست مدار، ریست و انتخاب موقت حالت دستی مناسب است. همچنین در تابلوهای فرمان صنعتی و محیط‌های مرطوب عملکرد خوبی دارد.
محصولات مرتبط

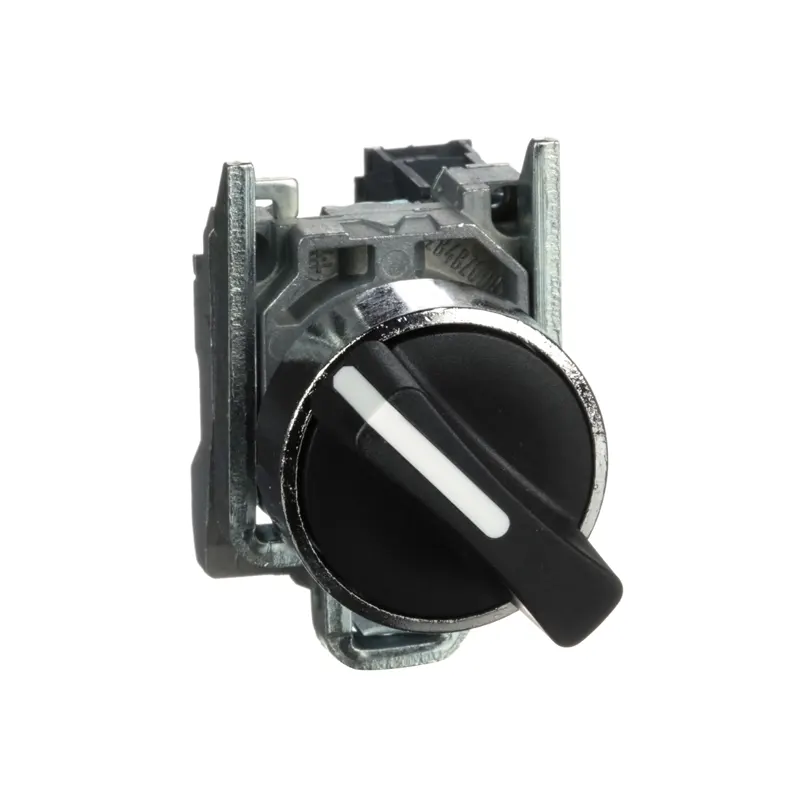

سلکتور سوئیچ اشنایدر فلزی دو حالته ماندگار XB4BD25
سلکتور سوئیچ اشنایدر فلزی دو حالته ماندگار XB4BD25 از سری Harmony XB4، با دسته مشکی استاندارد، دو موقعیت ۹۰ درجه و کنتاکت 1NO+1NC است. بدنه فلزی کروم‌اندود و نصب روی سوراخ استاندارد ۲۲ میلی‌متری، آن را برای انتخاب حالت کاری ماشین‌آلات (دستی/اتوماتیک)، تابلوهای برق صنعتی و اتوماسیون مناسب می‌کند. این محصول با استانداردهای IEC و اروپایی سازگار است و در برابر گرد و غبار، آب و ارتعاش مقاوم است. XB4BD25 اورجینال را با گارانتی معتبر، ارسال سریع و مشاوره فنی رایگان از ما تهیه کنید.

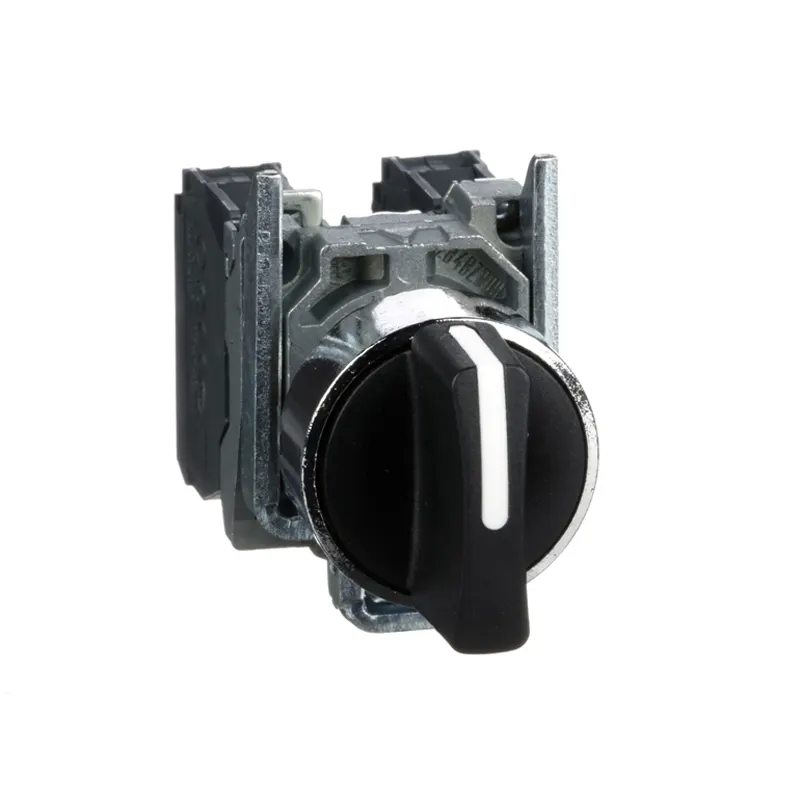

سلکتور سوئیچ اشنایدر فلزی سه حالته بازگشت فنری XB4BD53
