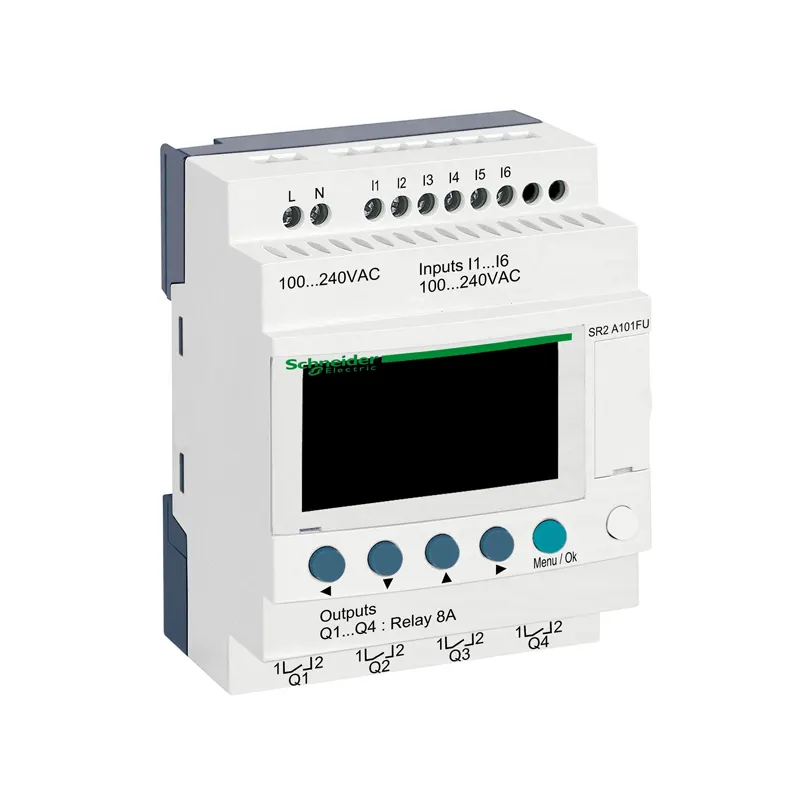

پی ال سی اشنایدر 10 ورودی – 100 تا 240 ولت SR2A101FU AC

معرفی پی ال سی اشنایدر 10 ورودی – 100 تا 240 ولت SR2A101FU AC

پی ال سی اشنایدر 10 ورودی – 100 تا 240 ولت SR2A101FU AC یکی از محبوب‌ترین مدل‌های رله هوشمند شنایدر الکتریک است. این شرکت آن را برای کاربردهایی طراحی کرده که استفاده از یک PLC بزرگ و گران توجیه اقتصادی ندارد. این محصول عضو خانواده Zelio Logic است، سری‌ای که مهندسان و تکنسین‌ها آن را جایگزینی مناسب برای منطق سیم‌کشی‌شده (رله و کنتاکتور) و کارت‌های کنترل اختصاصی می‌دانند.

در سیستم‌های قدیمی، هر تغییر در منطق کنترل به سیم‌کشی مجدد نیاز داشت. با SR2A101FU همین تغییر با چند دقیقه ویرایش برنامه انجام می‌شود، بدون دست بردن به سیم‌ها. مجموع ۱۰ ورودی/خروجی این ماژول شامل ۶ ورودی دیجیتال و ۴ خروجی رله است. این تعداد برای بسیاری از پروژه‌های کوچک و متوسط کافی است. ضمناً می‌توان با ماژول‌های توسعه سری Zelio تعداد نقاط را افزایش داد.

این مدل نمایشگر LCD و کلیدهای ناوبری دارد اما ساعت داخلی ندارد. بنابراین اگر برنامه شما به زمان‌بندی روزانه یا هفتگی نیاز داشته باشد، باید مدل دارای ساعت را انتخاب کنید. برای منطق‌های ترتیبی، تایمری و شمارنده‌ای، این محصول انتخابی کاملاً کاربردی است.

مشخصات فنی پی ال سی اشنایدر 10 ورودی – 100 تا 240 ولت SR2A101FU AC

مهم‌ترین مشخصات فنی پی ال سی اشنایدر 10 ورودی – 100 تا 240 ولت SR2A101FU AC را در ادامه می‌خوانید. بررسی این مشخصات پیش از خرید، از ناسازگاری‌های احتمالی در تابلو جلوگیری می‌کند.

• سری محصول: Zelio Logic (رله هوشمند فشرده)
• ولتاژ تغذیه نامی: ۱۰۰ تا ۲۴۰ ولت متناوب، با محدوده مجاز ۸۵ تا ۲۶۴ ولت
• فرکانس تغذیه: ۵۰/۶۰ هرتز
• تعداد ورودی دیجیتال: ۶ عدد، با ولتاژ ورودی ۱۰۰ تا ۲۴۰ ولت متناوب
• تعداد خروجی: ۴ خروجی رله با کنتاکت باز (NO)
• جریان حرارتی خروجی: ۸ آمپر برای هر خروجی
• نمایشگر: دارد (LCD با کلیدهای ناوبری)
• ساعت داخلی: ندارد
• تعداد خطوط برنامه: تا ۲۴۰ خط با برنامه‌نویسی Ladder
• زمان سیکل: ۶ تا ۹۰ میلی‌ثانیه
• مدت نگهداری برنامه: حدود ۱۰ سال در دمای ۲۵ درجه سانتی‌گراد
• مصرف توان: حدود ۷ ولت‌آمپر بدون ماژول توسعه
• ولتاژ عایقی: ۱۷۸۰ ولت
• درجه حفاظت: IP20
• نوع ترمینال: پیچی (Screw clamp)
• نصب: روی ریل DIN

این ماژول در برابر برعکس‌بستن ترمینال‌ها محافظت دارد. در چنین حالتی دستورهای کنترلی اجرا نمی‌شوند و از آسیب به قطعه جلوگیری می‌شود. همچنین محصول با استانداردهای بین‌المللی EMC مطابقت دارد و در محیط‌های صنعتی نویزدار عملکرد پایداری ارائه می‌دهد.

ویژگی‌های پی ال سی اشنایدر 10 ورودی – 100 تا 240 ولت SR2A101FU AC

در این بخش مزایای اصلی این رله هوشمند را مرور می‌کنیم.

تغذیه عمومی و انعطاف در نصب

بازه تغذیه ۱۰۰ تا ۲۴۰ ولت متناوب باعث می‌شود بدون نیاز به منبع تغذیه جداگانه یا ترانسفورماتور، مستقیماً به برق شهری ۲۲۰ ولت متصل شود. این ویژگی سیم‌کشی را ساده‌تر و هزینه تابلو را کمتر می‌کند. ورودی‌های دیجیتال هم با همین سطح ولتاژ کار می‌کنند و اتصال سنسورها، شستی‌ها و کلیدهای انتهای مسیر را راحت می‌سازند.

برنامه‌نویسی ساده با Ladder

برنامه‌ریزی این ماژول به دو روش انجام می‌شود:

• مستقیم روی دستگاه: با استفاده از کلیدهای روی بدنه و نمایشگر، به زبان Ladder
• با نرم‌افزار Zelio Soft: روی رایانه، با زبان‌های Ladder و FBD (بلوک‌دیاگرام)

برای برنامه‌های کوچک، بسیاری از تکنسین‌ها ترجیح می‌دهند همه‌چیز را مستقیماً روی خود دستگاه تنظیم کنند و به لپ‌تاپ نیاز نداشته باشند. این ویژگی در تعمیر و نگهداری میدانی بسیار کارآمد است.

نمایشگر و عیب‌یابی سریع

نمایشگر LCD وضعیت ورودی‌ها و خروجی‌ها را در لحظه نشان می‌دهد. با یک نگاه می‌توان فهمید کدام ورودی فعال است و کدام خروجی خروجی‌اش وصل شده. این قابلیت زمان عیب‌یابی را کاهش می‌دهد و نیاز به مولتی‌متر را در بسیاری از موارد از بین می‌برد.

ساختار فشرده و نصب روی ریل

ابعاد کوچک این محصول (حدود ۹۰ × ۷۱ × ۶۰ میلی‌متر) نصب آن را حتی در تابلوهای کوچک ممکن می‌کند. نصب روی ریل DIN استاندارد نیز سرعت اجرا را بالا می‌برد و جایگزینی آن را آسان می‌کند.

قابلیت توسعه

اگر پروژه شما در آینده رشد کرد، می‌توانید ماژول‌های توسعه Zelio را به آن اضافه کنید. این کار بدون تعویض کل سیستم، تعداد ورودی/خروجی را افزایش می‌دهد و سرمایه‌گذاری اولیه شما را حفظ می‌کند.

کاربرد پی ال سی اشنایدر 10 ورودی – 100 تا 240 ولت SR2A101FU AC

این رله هوشمند در حوزه‌های متنوعی به کار می‌رود. برخی از رایج‌ترین کاربردها:

• اتوماسیون ساختمان: کنترل روشنایی راه‌پله و پارکینگ، درب‌های اتوماتیک، پمپ‌های آب و سیستم‌های تهویه
• کنترل پمپ و مخزن: راه‌اندازی و توقف پمپ‌ها بر اساس سطح مایع با فلوتر یا سنسور
• دستگاه‌های بسته‌بندی و ماشین‌آلات کوچک: ترتیب‌دهی حرکات، تایمرها و شمارنده‌ها
• گلخانه و کشاورزی: کنترل سیستم‌های آبیاری، فن‌ها و گرمایش
• تابلوهای موتورخانه: مدیریت چند پمپ یا کمپرسور با منطق ساده
• جایگزین رله و کنتاکتور: ساده‌سازی تابلوهای قدیمی که منطق آن‌ها با تعداد زیادی رله ساخته شده است
• سیستم‌های نوار نقاله و خطوط تولید کوچک: ایجاد توالی‌های ساده و اینترلاک‌های ایمنی عملکردی

مزیت اصلی پی ال سی اشنایدر 10 ورودی – 100 تا 240 ولت SR2A101FU AC در چنین کاربردهایی، ترکیب سادگی، قیمت مناسب و قابلیت اطمینان بالاست. برای پروژه‌هایی که به شبکه‌های ارتباطی پیچیده، ورودی/خروجی آنالوگ گسترده یا الگوریتم‌های پیشرفته نیاز ندارند، انتخاب مقرون‌به‌صرفه‌ای است.

توضیحات تکمیلی پی ال سی اشنایدر 10 ورودی – 100 تا 240 ولت SR2A101FU AC

در این بخش نگاه دقیق‌تری به نحوه استفاده و نکات فنی این ماژول می‌اندازیم.

ورودی‌ها و خروجی‌ها

شش ورودی دیجیتال این مدل با ولتاژ متناوب ۱۰۰ تا ۲۴۰ ولت کار می‌کنند و جریان ورودی آن‌ها حدود ۰٫۶ میلی‌آمپر است. این یعنی می‌توان از شستی‌ها، کلیدهای حدی و سنسورهای دارای خروجی ولتاژ شبکه به‌راحتی استفاده کرد. چهار خروجی رله نیز کنتاکت باز دارند و بازه ولتاژ ۵ تا ۳۰ ولت DC و ۲۴ تا ۲۵۰ ولت AC را پوشش می‌دهند. جریان حرارتی ۸ آمپر برای هر خروجی، امکان راه‌اندازی مستقیم بارهای سبک مانند لامپ، شیر برقی و کنتاکتورهای کوچک را فراهم می‌کند. برای بارهای سنگین‌تر بهتر است از کنتاکتور واسط استفاده شود.

برنامه‌نویسی و منطق کنترل

حافظه برنامه این ماژول تا ۲۴۰ خط کنترلی را پشتیبانی می‌کند. در این خطوط می‌توان تایمر، شمارنده، مقایسه‌گر و توابع منطقی را به کار برد. زمان سیکل ۶ تا ۹۰ میلی‌ثانیه است که برای اکثر فرآیندهای صنعتی ساده کاملاً کافی است. برنامه در هر بار روشن‌شدن دستگاه بررسی می‌شود و پشتیبان‌گیری حافظه تا حدود ۱۰ سال در دمای ۲۵ درجه تضمین می‌شود.

نصب و راه‌اندازی

برای نصب، دستگاه را روی ریل DIN قرار دهید. سپس سیم‌های تغذیه را به ترمینال‌های مربوط وصل کنید و ورودی‌ها و خروجی‌ها را طبق نقشه اتصال کنید. پیش از اتصال بار، ولتاژ تغذیه و نوع بار خروجی را بررسی کنید. برای سیم‌کشی از گشتاور مناسب پیچ‌های ترمینال (حدود ۰٫۵ نیوتون‌متر) استفاده نمایید تا اتصال محکم و ایمن باشد.

نکات انتخاب و خرید

چند نکته مهم هنگام خرید:

• اطمینان حاصل کنید که تغذیه AC موردنیاز پروژه شما با محدوده ۱۰۰ تا ۲۴۰ ولت سازگار است.
• اگر به زمان‌بندی مبتنی بر ساعت واقعی نیاز دارید، مدل دارای ساعت را در نظر بگیرید.
• تعداد ورودی/خروجی موردنیاز را از قبل برآورد کنید و در صورت نیاز ماژول توسعه بخرید.
• برای تأمین کالای اصل و دارای گارانتی، از فروشندگان معتبر خرید کنید.

جمع‌بندی پی ال سی اشنایدر 10 ورودی – 100 تا 240 ولت SR2A101FU AC

پی ال سی اشنایدر 10 ورودی – 100 تا 240 ولت SR2A101FU AC راهکاری مطمئن، ساده و اقتصادی برای اتوماسیون پروژه‌های کوچک و متوسط است. تغذیه عمومی، ۶ ورودی و ۴ خروجی رله، نمایشگر LCD، برنامه‌نویسی Ladder و قابلیت توسعه، آن را برای تابلوهای برق، ماشین‌آلات و سیستم‌های ساختمانی مناسب کرده است. اگر به دنبال جایگزینی مطمئن برای منطق رله‌ای سنتی هستید، این ماژول یکی از بهترین گزینه‌هاست.

برای خرید محصولات اصلی شنایدر الکتریک با مشاوره تخصصی، فروشگاه ایران اشنایدر آماده پاسخگویی و ارائه بهترین خدمات به شماست.

سوالات متداول پی ال سی اشنایدر 10 ورودی – 100 تا 240 ولت SR2A101FU AC

۱. پی ال سی اشنایدر 10 ورودی – 100 تا 240 ولت SR2A101FU AC چند ورودی و خروجی دارد؟

این مدل در مجموع ۱۰ ورودی/خروجی دارد که شامل ۶ ورودی دیجیتال و ۴ خروجی رله است.

۲. پی ال سی اشنایدر 10 ورودی – 100 تا 240 ولت SR2A101FU AC با چه ولتاژی کار می‌کند؟

ولتاژ تغذیه نامی آن ۱۰۰ تا ۲۴۰ ولت متناوب با فرکانس ۵۰/۶۰ هرتز است و مستقیماً به برق شهری وصل می‌شود.

۳. آیا SR2A101FU ساعت داخلی دارد؟

خیر، این مدل بدون ساعت است. اگر به عملکردهای زمان‌بندی مبتنی بر ساعت و تقویم نیاز دارید، باید مدل دارای ساعت از همین سری را انتخاب کنید.

۴. برنامه‌نویسی این ماژول چگونه انجام می‌شود؟

می‌توانید مستقیماً با کلیدهای روی دستگاه به زبان Ladder برنامه بنویسید یا از نرم‌افزار Zelio Soft روی رایانه با زبان‌های Ladder و FBD استفاده کنید.

۵. حداکثر جریان خروجی رله‌ها چقدر است؟

جریان حرارتی هر خروجی رله ۸ آمپر است. برای بارهای سنگین‌تر، از کنتاکتور واسط استفاده کنید.

۶. آیا امکان افزایش تعداد ورودی و خروجی وجود دارد؟

بله، با اتصال ماژول‌های توسعه سری Zelio می‌توان تعداد ورودی/خروجی را افزایش داد. پیش از خرید، سازگاری ماژول توسعه با مدل پایه را بررسی کنید.
