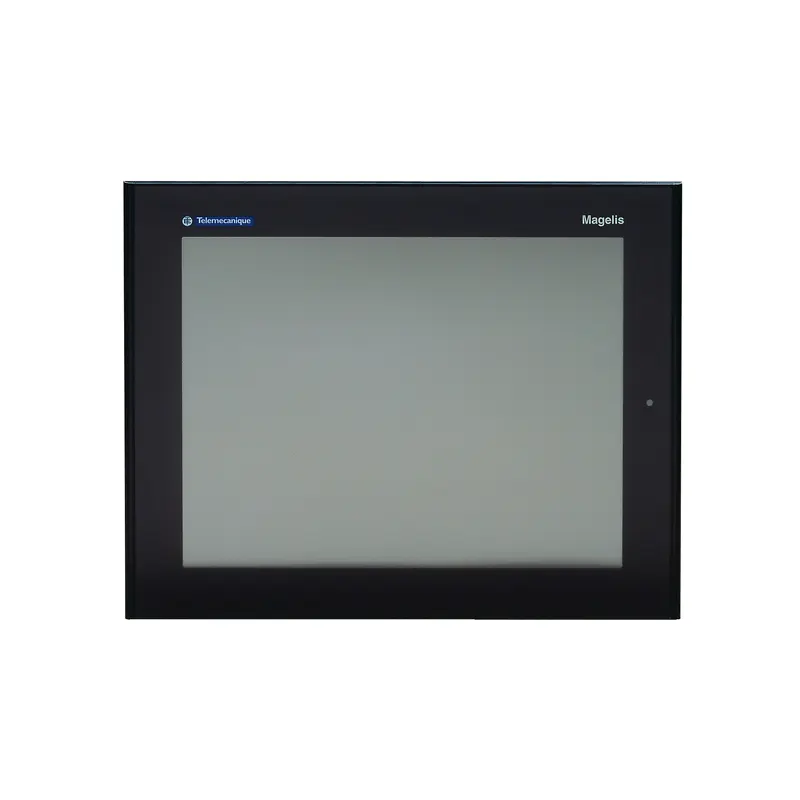

رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340

رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 یکی از پنل‌های رابط انسان و ماشین (HMI) از خانواده Magelis اشنایدر الکتریک است که برای نمایش اطلاعات، نظارت بر فرایندهای صنعتی و تعامل اپراتور با تجهیزات اتوماسیون طراحی شده است. این پنل به نمایشگر رنگی TFT LCD با اندازه ۱۰.۴ اینچ و وضوح تصویر VGA معادل ۶۴۰ در ۴۸۰ پیکسل مجهز شده و از طریق صفحه‌نمایش لمسی، امکان کنترل و مشاهده اطلاعات فرایند را فراهم می‌کند. اگر برای تجهیز یا نگهداری یک سیستم صنعتی به رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 نیاز دارید، بررسی مشخصات فنی، درگاه‌های ارتباطی، شرایط نصب و وضعیت تولید این مدل پیش از خرید اهمیت زیادی دارد.

معرفی رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340

رابط‌های انسان و ماشین یکی از اجزای مهم سیستم‌های اتوماسیون صنعتی هستند و ارتباط میان اپراتور و تجهیزات کنترلی را ساده‌تر می‌کنند. اپراتور با استفاده از این تجهیزات می‌تواند وضعیت عملکرد دستگاه‌ها را مشاهده کند، اطلاعات فرایند را بررسی کند و از طریق صفحات کنترلی، فرمان‌های تعریف‌شده را اجرا کند. در این میان، رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 از محصولات خانواده Magelis XBT GT شرکت اشنایدر الکتریک است که برای کاربردهای صنعتی و نمایش گرافیکی اطلاعات طراحی شده است.

نمایشگر رنگی، قابلیت لمس صفحه، پشتیبانی از ارتباطات صنعتی و امکان طراحی صفحات کنترلی با نرم‌افزار Vijeo Designer از ویژگی‌های این مدل هستند. اندازه ۱۰.۴ اینچی نمایشگر فضای مناسبی برای طراحی صفحات شامل مقادیر اندازه‌گیری‌شده، وضعیت تجهیزات، علائم گرافیکی و اطلاعات هشدار فراهم می‌کند.

نکته مهم هنگام انتخاب رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 این است که این مدل در فهرست محصولات متوقف‌شده اشنایدر الکتریک قرار دارد. بنابراین، هنگام تهیه آن باید وضعیت موجودی، اصالت کالا، شرایط کارکرد و امکان تأمین قطعات موردنیاز بررسی شود.

مشخصات فنی رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340

مشخصات فنی به مهندسان و کارشناسان خرید کمک می‌کند تا سازگاری پنل با سیستم کنترل موجود را ارزیابی کنند. اطلاعات اصلی این مدل بر اساس مشخصات فنی منتشرشده برای محصول به شرح زیر است:

این مشخصات نشان می‌دهند که رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 برای طراحی صفحات کنترلی رنگی و برقراری ارتباط با تجهیزات سازگار در یک سیستم اتوماسیون صنعتی ساخته شده است. با این حال، وجود یک درگاه ارتباطی به‌تنهایی به معنی سازگاری با تمام PLCها یا تجهیزات موجود در بازار نیست؛ پروتکل ارتباطی، تنظیمات نرم‌افزاری و نوع کنترلر باید جداگانه بررسی شوند.

نمایشگر و کیفیت تصویر در رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340

یکی از ویژگی‌های مهم این پنل، استفاده از نمایشگر رنگی TFT LCD با اندازه ۱۰.۴ اینچ است. این اندازه برای نمایش مجموعه‌ای از اطلاعات صنعتی، مانند وضعیت روشن یا خاموش بودن تجهیزات، مقادیر اندازه‌گیری‌شده، پیام‌های هشدار و نمودارهای گرافیکی، فضای مناسبی در اختیار طراح سیستم قرار می‌دهد.

وضوح تصویر ۶۴۰ در ۴۸۰ پیکسل با استاندارد VGA تعریف شده است. در زمان طراحی صفحات باید این وضوح در نظر گرفته شود تا متن‌ها، علائم و مقادیر به‌صورت خوانا نمایش داده شوند. طراحی مناسب صفحات باعث می‌شود اپراتور در زمان کار با دستگاه، اطلاعات مهم را سریع‌تر تشخیص دهد.

رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 از ۶۵۵۳۶ رنگ پشتیبانی می‌کند. نمایش رنگی اطلاعات این امکان را می‌دهد که طراح، وضعیت‌های مختلف سیستم را با رنگ‌های متمایز مشخص کند؛ برای مثال، می‌توان از رنگ‌های متفاوت برای نمایش حالت عادی، هشدار و خطا استفاده کرد. البته نحوه نمایش این وضعیت‌ها به برنامه‌ای بستگی دارد که برای پنل طراحی و بارگذاری شده است.

صفحه‌نمایش لمسی این محصول از نوع آنالوگ است و ناحیه حساس به لمس آن با وضوح ۱۰۲۴ در ۱۰۲۴ تعریف شده است. این قابلیت به اپراتور اجازه می‌دهد با لمس کلیدهای مجازی، انتخاب صفحات یا اجرای فرمان‌های مجاز را انجام دهد. عملکرد نهایی هر کلید به منطق برنامه و ارتباط پنل با کنترلر بستگی دارد.

کاربردهای رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 در اتوماسیون صنعتی

کاربرد اصلی HMI ایجاد یک محیط قابل‌فهم برای ارتباط اپراتور با ماشین‌آلات و تجهیزات کنترلی است. به‌جای اینکه اپراتور فقط به چراغ‌های سیگنال یا نمایشگرهای محدود متکی باشد، می‌تواند اطلاعات مختلف را در یک محیط گرافیکی مشاهده کند. رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 در صورت سازگاری با کنترلر و برنامه مورد استفاده، می‌تواند برای کاربردهای متنوع صنعتی به کار گرفته شود.

استفاده در خطوط تولید

در خطوط تولید، مشاهده وضعیت ماشین‌آلات، بررسی مراحل فرایند و نمایش پیام‌های خطا از وظایف مهم رابط اپراتوری است. طراح سیستم می‌تواند صفحات مختلفی برای قسمت‌های گوناگون خط تولید ایجاد کند تا اپراتور وضعیت تجهیزات را بدون نیاز به بررسی مستقیم تمام تابلوها مشاهده کند.

برای نمونه، در یک خط مونتاژ می‌توان صفحاتی برای نمایش وضعیت موتور، شمارنده تولید، وضعیت حسگرها و پیام‌های توقف در نظر گرفت. اجرای این قابلیت‌ها به برنامه‌نویسی مناسب و تبادل داده صحیح با PLC وابسته است.

استفاده در تابلوهای کنترل صنعتی

تابلوهای کنترل معمولاً شامل تجهیزات حفاظتی، کنتاکتورها، رله‌ها، منابع تغذیه و کنترلرهای صنعتی هستند. نصب یک پنل HMI روی درِ تابلو می‌تواند دسترسی اپراتور به اطلاعات فرایند را ساده‌تر کند. رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 به دلیل ابعاد نمایشگر و امکان نصب توکار، می‌تواند برای برخی تابلوهای طراحی‌شده بر اساس این مدل مناسب باشد.

پیش از نصب باید ابعاد برش، ضخامت ورق تابلو، فضای پشت پنل و شرایط تهویه بررسی شوند. همچنین، محل نصب باید به شکلی انتخاب شود که دسترسی به درگاه‌ها و تجهیزات جانبی در زمان سرویس دشوار نباشد.

استفاده در سیستم‌های مبتنی بر PLC

یکی از کاربردهای رایج HMI، ارتباط با PLC برای نمایش اطلاعات و ارسال فرمان‌های کنترلی است. در این ساختار، کنترلر وظیفه اجرای منطق برنامه را بر عهده دارد و پنل، اطلاعات را در قالب صفحات گرافیکی در اختیار اپراتور قرار می‌دهد.

در رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 امکان استفاده از ارتباطات سریال و شبکه اترنت وجود دارد. با این حال، انتخاب نوع ارتباط به مدل PLC، پروتکل پشتیبانی‌شده و تنظیمات پروژه وابسته است. بنابراین، پیش از سفارش باید فهرست تجهیزات متصل و روش ارتباطی موردنیاز بررسی شود.

استفاده در ماشین‌آلات صنعتی

در ماشین‌آلاتی که به تنظیم پارامترها، مشاهده وضعیت عملکرد یا نمایش هشدار نیاز دارند، رابط اپراتوری می‌تواند تعامل کاربر با دستگاه را آسان‌تر کند. برای مثال، ممکن است اپراتور از طریق صفحه لمسی، حالت کاری مجاز را انتخاب کند یا مقدار یک پارامتر را تغییر دهد.

در چنین کاربردهایی، طراحی برنامه باید دسترسی کاربران را مدیریت کند و از اجرای فرمان‌های ناخواسته جلوگیری شود. همچنین، تمام فرمان‌های حساس باید با منطق ایمنی و مدارهای حفاظتی مستقل سیستم هماهنگ باشند.

درگاه‌های ارتباطی رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340

درگاه‌های ارتباطی یکی از عوامل مهم در انتخاب پنل HMI هستند؛ زیرا این درگاه‌ها مشخص می‌کنند که دستگاه چگونه می‌تواند با کنترلرها و تجهیزات جانبی ارتباط برقرار کند. رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 مجموعه‌ای از اتصالات سریال، شبکه و USB را در اختیار طراح سیستم قرار می‌دهد.

• Ethernet TCP/IP: برای ارتباط شبکه‌ای با تجهیزات سازگار و استفاده از قابلیت‌های تعریف‌شده در پروژه.

• درگاه سریال COM1: با رابط SUB-D 9 و پشتیبانی از RS232C، RS422 یا RS485 مطابق مشخصات فنی.

• درگاه سریال COM2: با اتصال RJ45 برای ارتباط سریال RS485 و پشتیبانی از ارتباط Siemens MPI در شرایط سازگار.

• دو درگاه USB نوع A: نسخه USB 1.1 برای کاربردهای جانبی پشتیبانی‌شده.

• ورودی ویدئوی کامپوزیت: برای دریافت سیگنال ویدئویی سازگار از طریق اتصال RCA.

• اتصالات صوتی: شامل ورودی صوتی و خروجی صوتی برای کاربردهای پشتیبانی‌شده.

• ورودی و خروجی دیجیتال: برای عملکردهای تعریف‌شده در مشخصات و برنامه سیستم.

وجود این اتصالات باعث می‌شود رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 در پروژه‌های مختلف انعطاف مناسبی داشته باشد؛ اما استفاده از هر درگاه باید مطابق دستورالعمل فنی و محدودیت‌های آن انجام شود. برای مثال، اتصال فیزیکی کابل به یک پورت سریال به‌تنهایی کافی نیست و پارامترهایی مانند سرعت انتقال داده، نوع رابط و تنظیمات ارتباطی نیز باید درست انتخاب شوند.

هنگام طراحی شبکه صنعتی، بهتر است نوع کابل، طول مسیر، شرایط نویز الکترومغناطیسی و نحوه اتصال زمین نیز در نظر گرفته شود. رعایت این موارد به کاهش خطاهای ارتباطی و افزایش پایداری عملکرد سیستم کمک می‌کند.

نرم‌افزار Vijeo Designer و برنامه‌ریزی رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340

نرم‌افزار معرفی‌شده برای پیکربندی این پنل، Vijeo Designer است. با استفاده از محیط طراحی سازگار می‌توان صفحات گرافیکی، کلیدهای مجازی، نمایشگرهای عددی، پیام‌ها و سایر اجزای موردنیاز اپراتور را تعریف کرد. سپس پروژه باید مطابق نسخه نرم‌افزار و الزامات سازگاری دستگاه آماده و به پنل منتقل شود.

برای رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 طراحی صفحات باید متناسب با وضوح VGA انجام شود. بهتر است اطلاعات مهم در بخش‌های قابل‌مشاهده قرار گیرند و از شلوغ کردن صفحات با تعداد زیادی عنصر گرافیکی خودداری شود. استفاده از رنگ‌های معنادار، متن خوانا و ساختار منظم، درک وضعیت دستگاه را برای اپراتور ساده‌تر می‌کند.

در پروژه‌های موجود، ممکن است برنامه پنل از قبل نوشته شده باشد. در این شرایط، پیش از هرگونه تغییر باید از فایل اصلی پروژه نسخه پشتیبان تهیه شود. همچنین، سازگاری نسخه نرم‌افزار، درایور ارتباطی و فایل پروژه با مدل دقیق دستگاه باید بررسی شود؛ زیرا فایل مربوط به یک مدل دیگر الزاماً روی این پنل اجرا نخواهد شد.

در صورتی که قصد جایگزینی یک پنل قدیمی را دارید، تنها مشابه بودن اندازه نمایشگر کافی نیست. باید مشخص شود که پنل جدید از پروتکل ارتباطی، نرم‌افزار، ساختار صفحات، ورودی‌ها و خروجی‌های موردنیاز پشتیبانی می‌کند یا خیر. این موضوع به‌خصوص برای رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 که از چرخه تولید خارج شده است، اهمیت دارد.

ولتاژ تغذیه و شرایط نصب رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340

تغذیه الکتریکی مناسب یکی از الزامات عملکرد پایدار پنل‌های صنعتی است. ولتاژ نامی تغذیه این مدل ۲۴ ولت DC بوده و محدوده مجاز آن طبق مشخصات فنی، از ۱۹.۲ تا ۲۸.۸ ولت DC است. در نتیجه، منبع تغذیه مورد استفاده باید بتواند ولتاژ و جریان موردنیاز پنل را در محدوده مجاز تأمین کند.

توان مصرفی اعلام‌شده برای دستگاه ۳۰ وات است. با توجه به این مقدار، ظرفیت منبع تغذیه باید با درنظرگرفتن مصرف سایر تجهیزات متصل، جریان راه‌اندازی و شرایط کاری تابلو انتخاب شود. همچنین، اتصال تغذیه باید مطابق نقشه و دستورالعمل سازنده انجام گیرد.

در زمان نصب رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 باید از وارد شدن فشار نامناسب به بدنه و نمایشگر جلوگیری شود. برش تابلو نیز باید دقیق باشد تا پنل به‌درستی در محل قرار گیرد و آب‌بندی یا استقرار مکانیکی آن دچار مشکل نشود.

ابعاد برش پیشنهادی برای نصب توکار این مدل حدود ۲۵۹ در ۲۰۱ میلی‌متر است. محدوده ضخامت ورق پنل طبق اطلاعات نصب، ۱.۶ تا ۱۰ میلی‌متر در نظر گرفته شده است. پیش از برش نهایی، نقشه ابعادی نسخه دقیق دستگاه و تلرانس‌های درج‌شده در مستندات سازنده را بررسی کنید.

برای عملکرد بهتر و سهولت تعمیر و نگهداری، در دستورالعمل نصب خانواده این پنل‌ها فاصله حداقل ۱۰۰ میلی‌متری از سازه‌ها و تجهیزات مجاور توصیه شده است. این فاصله به دسترسی مناسب‌تر و تهویه بهتر کمک می‌کند. البته فضای واقعی موردنیاز باید با توجه به نحوه نصب و شرایط تابلو تعیین شود.

حافظه و پردازنده در رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340

این مدل از پردازنده RISC با فرکانس ۲۶۶ مگاهرتز استفاده می‌کند. در کنار پردازنده، حافظه Flash EPROM با ظرفیت ۳۲ مگابایت برای برنامه و حافظه SRAM با ظرفیت ۵۱۲ کیلوبایت برای پشتیبان‌گیری از داده‌ها در نظر گرفته شده است. حافظه پشتیبان از باتری لیتیومی استفاده می‌کند و وضعیت آن در نگهداری داده‌ها اهمیت دارد.

ظرفیت حافظه برنامه و داده بر نحوه طراحی پروژه تأثیر می‌گذارد. تعداد صفحات، عناصر گرافیکی، تصاویر، پیام‌ها و داده‌های مورد استفاده باید در محدوده توانایی دستگاه قرار داشته باشند. به همین دلیل، در پروژه‌هایی که از صفحات متعدد یا عناصر گرافیکی زیادی استفاده می‌کنند، بررسی ظرفیت حافظه پیش از نهایی کردن برنامه اهمیت دارد.

رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 برای نمایش اطلاعاتی طراحی شده که از طریق برنامه و ارتباطات تعریف‌شده در اختیار آن قرار می‌گیرند. این دستگاه جایگزین PLC یا سیستم حفاظتی مستقل نیست؛ بلکه به‌عنوان رابط اپراتور، اطلاعات را نمایش می‌دهد و فرمان‌های مجاز را طبق منطق پروژه منتقل می‌کند.

در سرویس دوره‌ای، بررسی وضعیت نمایشگر، عملکرد لمس، اتصالات تغذیه، درگاه‌های ارتباطی و وضعیت باتری پشتیبان می‌تواند به شناسایی زودهنگام مشکلات کمک کند. هنگام تعویض باتری یا انجام تعمیرات نیز باید دستورالعمل سازنده رعایت شود تا از آسیب به داده‌ها یا دستگاه جلوگیری شود.

مزایای رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340

انتخاب یک پنل اپراتوری مناسب می‌تواند فرایند مشاهده اطلاعات و مدیریت عملکرد ماشین‌آلات را ساده‌تر کند. مزایای این مدل را می‌توان در چند بخش بررسی کرد:

۱. نمایشگر رنگی با ابعاد مناسب: صفحه ۱۰.۴ اینچی برای طراحی صفحات کنترلی دارای چندین بخش اطلاعاتی مناسب است و به طراح اجازه می‌دهد داده‌ها را با ساختاری منظم ارائه کند.

۲. تعامل لمسی: اپراتور می‌تواند با لمس عناصر گرافیکی، میان صفحات حرکت کند یا فرمان‌های تعریف‌شده را اجرا کند. عملکرد هر عنصر به برنامه دستگاه وابسته است.

۳. پشتیبانی از شبکه اترنت: وجود ارتباط Ethernet TCP/IP می‌تواند در پروژه‌های سازگار، ارتباط شبکه‌ای را امکان‌پذیر کند.

۴. پشتیبانی از ارتباطات سریال: درگاه‌های سریال برای اتصال به تجهیزات سازگار کاربرد دارند و در پروژه‌های قدیمی ممکن است نقش مهمی در حفظ ارتباط با کنترلر ایفا کنند.

۵. امکان طراحی صفحات گرافیکی: نرم‌افزار Vijeo Designer برای ایجاد محیط کاربری و تنظیم عناصر کنترلی معرفی شده است.

۶. قابلیت نصب توکار: طراحی پنل برای نصب روی تابلو، امکان ایجاد یک محیط کاربری یکپارچه با تجهیزات صنعتی را فراهم می‌کند.

این ویژگی‌ها سبب شده‌اند رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 برای برخی پروژه‌های مبتنی بر تجهیزات نسل قبلی اشنایدر همچنان از نظر فنی قابل‌بررسی باشد. البته مزایای آن باید در کنار محدودیت‌های مربوط به توقف تولید، دسترسی به قطعات و سازگاری نرم‌افزاری ارزیابی شوند.

نکات مهم پیش از خرید رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340

یکی از مهم‌ترین نکات درباره این محصول، وضعیت تولید آن است. اشنایدر الکتریک این مدل را از محصولات جاری خود خارج کرده است و تاریخ توقف فروش یا پایان خدمات در صفحات منطقه‌ای مختلف ممکن است متفاوت باشد. در برخی صفحات رسمی، توقف خدمات استاندارد نیز اعلام شده است؛ بنابراین، برای تصمیم‌گیری باید وضعیت دقیق منطقه و خدمات قابل‌دسترسی بررسی شود.

اگر برای تعمیر یک دستگاه قدیمی به رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 نیاز دارید، پیش از خرید به موارد زیر توجه کنید:

• کد فنی روی پلاک دستگاه باید دقیقاً با مدل موردنیاز مطابقت داشته باشد.

• وضعیت کالا، شامل نو، کارکرده یا تعمیرشده بودن، باید شفاف باشد.

• سلامت نمایشگر، عملکرد لمس و یکنواختی نور پس‌زمینه بررسی شود.

• درگاه‌های Ethernet، سریال و USB باید متناسب با نیاز پروژه ارزیابی شوند.

• امکان بارگذاری یا بازیابی پروژه موجود باید بررسی شود.

• سازگاری دستگاه با PLC، پروتکل ارتباطی و نسخه نرم‌افزار باید تأیید شود.

• شرایط ضمانت، مرجوعی و تأمین قطعات باید پیش از خرید مشخص شود.

از آنجا که مدل جایگزین مستقیمی برای این محصول در اطلاعات رسمی معرفی نشده است، نباید صرفاً بر اساس اندازه صفحه یا ظاهر دستگاه، یک مدل دیگر را جایگزین آن کرد. در صورت نیاز به جایگزینی، بررسی فنی پروژه و انتخاب یک پنل سازگار اهمیت دارد.

تفاوت رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 با یک نمایشگر معمولی

نمایشگر معمولی عمدتاً برای نمایش تصویر یا محتوای بصری طراحی شده است، اما HMI صنعتی بخشی از یک سیستم کنترلی محسوب می‌شود. پنل HMI می‌تواند اطلاعات متغیرهای فرایند را نمایش دهد، وضعیت تجهیزات را به‌صورت گرافیکی نشان دهد و از طریق ارتباط با کنترلر، فرمان‌های تعریف‌شده را منتقل کند.

در رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340، قابلیت‌هایی مانند صفحه لمسی، ارتباط سریال، اترنت و نرم‌افزار طراحی صنعتی، امکان ایجاد یک محیط کاربری متناسب با ماشین‌آلات را فراهم می‌کنند. برای مثال، اپراتور می‌تواند به‌جای بررسی جداگانه چند نشانگر، یک صفحه طراحی‌شده را مشاهده کند که وضعیت موتور، مقدار شمارنده یا پیام‌های هشدار را نمایش می‌دهد.

بااین‌حال، پنل HMI به‌تنهایی وظیفه حفاظت الکتریکی یا تضمین ایمنی ماشین را بر عهده ندارد. قطع اضطراری، حفاظت اضافه‌بار و سایر عملکردهای ایمنی باید با تجهیزات و مدارهای مناسب پیاده‌سازی شوند. این تفکیک وظایف در طراحی صحیح سیستم اتوماسیون اهمیت اساسی دارد.

عیب‌یابی و نگهداری رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340

برای افزایش قابلیت اطمینان سیستم، بهتر است نگهداری پنل به‌صورت منظم و متناسب با شرایط کاری انجام شود. در صورت بروز اختلال، بررسی مرحله‌به‌مرحله می‌تواند به تشخیص علت کمک کند.

اگر نمایشگر روشن نمی‌شود، ابتدا ولتاژ تغذیه، قطبیت اتصال، سلامت منبع تغذیه و ترمینال‌ها را بررسی کنید. محدوده ولتاژ ورودی باید مطابق مشخصات دستگاه باشد. اگر دستگاه روشن است اما اطلاعات کنترلر نمایش داده نمی‌شود، تنظیمات شبکه یا ارتباط سریال، کابل‌ها، آدرس‌دهی و پارامترهای ارتباطی باید بررسی شوند.

در صورت عملکرد نامناسب لمس، تمیزی سطح نمایشگر، وضعیت فیزیکی صفحه و تنظیمات مربوط به ورودی لمسی را بررسی کنید. اگر پروژه بارگذاری نمی‌شود، نسخه نرم‌افزار، سازگاری فایل پروژه و روش انتقال داده باید کنترل شوند.

برای رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340، تهیه نسخه پشتیبان از پروژه، مستندسازی تنظیمات ارتباطی و ثبت تغییرات انجام‌شده، به نگهداری بهتر سیستم کمک می‌کند. تعمیرات داخلی و تعویض قطعات باید توسط افراد متخصص و مطابق دستورالعمل‌های فنی انجام شود.

جمع‌بندی رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340

در مجموع، رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 یک پنل اپراتوری از خانواده Magelis XBT GT است که با نمایشگر رنگی TFT، وضوح VGA، صفحه لمسی و درگاه‌های ارتباطی متنوع برای استفاده در سیستم‌های اتوماسیون صنعتی طراحی شده است. پشتیبانی از تغذیه ۲۴ ولت DC و نرم‌افزار Vijeo Designer نیز از مشخصات مهم این دستگاه به شمار می‌روند.

با توجه به توقف تولید این مدل و محدودیت احتمالی دسترسی به خدمات و قطعات، بررسی وضعیت کالا و سازگاری آن با تجهیزات موجود پیش از خرید ضروری است. اگر قصد تهیه رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 را دارید، فروشگاه ایران اشنایدر می‌تواند مرجع بررسی مشخصات و پیگیری شرایط تأمین این محصول باشد. برای انتخاب مطمئن‌تر، کد فنی، وضعیت کالا و نیازهای فنی پروژه را پیش از ثبت سفارش بررسی کنید.

سوالات متداول درباره رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340

۱. رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 چه کاربردی دارد؟

این پنل برای ارتباط اپراتور با سیستم‌های اتوماسیون صنعتی استفاده می‌شود و امکان نمایش اطلاعات فرایند، وضعیت تجهیزات، پیام‌های هشدار و اجرای فرمان‌های تعریف‌شده در برنامه را فراهم می‌کند.

۲. وضوح نمایشگر رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 چقدر است؟

این دستگاه دارای نمایشگر رنگی TFT LCD با اندازه ۱۰.۴ اینچ و وضوح تصویر ۶۴۰ در ۴۸۰ پیکسل با استاندارد VGA است و از ۶۵۵۳۶ رنگ پشتیبانی می‌کند.

۳. ولتاژ تغذیه رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 چقدر است؟

ولتاژ نامی تغذیه این محصول ۲۴ ولت DC است و محدوده مجاز ولتاژ آن طبق مشخصات فنی، ۱۹.۲ تا ۲۸.۸ ولت DC اعلام شده است.

۴. رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 با چه نرم‌افزاری برنامه‌ریزی می‌شود؟

نرم‌افزار پیکربندی معرفی‌شده برای این مدل Vijeo Designer است. برای ویرایش یا بارگذاری پروژه باید نسخه نرم‌افزار و سازگاری آن با دستگاه بررسی شود.

۵. آیا رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 هنوز تولید می‌شود؟

خیر، این مدل در فهرست محصولات متوقف‌شده اشنایدر الکتریک قرار دارد. تاریخ توقف فروش و پایان خدمات در مناطق مختلف متفاوت اعلام شده است؛ بنابراین، وضعیت موجودی و خدمات قابل‌دسترسی باید پیش از خرید بررسی شود.

۶. هنگام خرید رابط گرافیکی HMI ابعاد 10.4 اینچ اشنایدر XBTGT5340 به چه نکاتی باید توجه کرد؟

بررسی اصالت و وضعیت کالا، سلامت نمایشگر و لمس، درگاه‌های ارتباطی، سازگاری با PLC، امکان بازیابی پروژه و شرایط ضمانت اهمیت دارد. با توجه به توقف تولید، بهتر است پیش از سفارش از موجودی واقعی و شرایط تأمین محصول در فروشگاه ایران اشنایدر اطمینان حاصل کنید.
