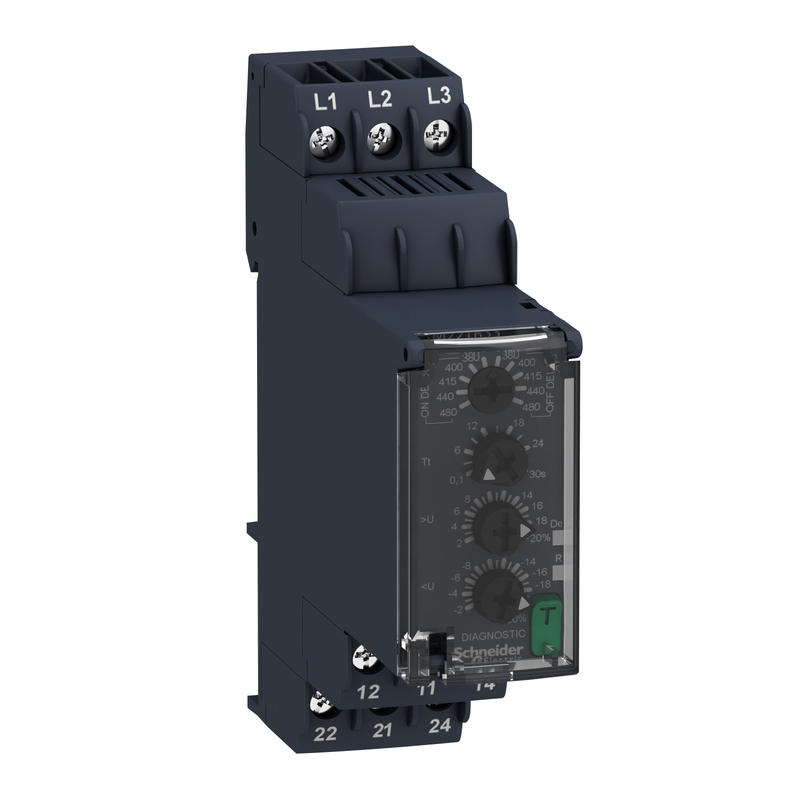

کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33

کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 یکی از پیشرفته‌ترین تجهیزات مانیتورینگ و حفاظتی در سیستم‌های برق صنعتی است که توسط کمپانی معتبر اشنایدر الکتریک طراحی و تولید شده است. این دستگاه هوشمند به شکل تخصصی برای پایش خطوط سه‌فاز و محافظت از الکتروموتورها و تجهیزات حساس در برابر اختلالاتی نظیر افت ولتاژ، اضافه ولتاژ، قطع فاز و عدم تقارن فاز به کار می‌رود. استفاده از این قطعه در تابلوهای برق، ایمنی خطوط تولید را تضمین کرده و از آسیب‌های پرهزینه به تجهیزات دوار جلوگیری می‌کند.

معرفی تخصصی کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33

خانواده رله‌های کنترلی هارمونی (Harmony Control Relays) شرکت اشنایدر الکتریک نسل جدیدی از تجهیزات دقیق اندازه‌گیری و حفاظتی هستند که استانداردهای نوین اتوماسیون صنعتی را به ارمغان می‌آورند. مدل کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 به عنوان یکی از کارآمدترین مدل‌های این خانواده، وظیفه نظارت بر شبکه تغذیه سه‌فاز را در بازه ولتاژ ۳۸۰ تا ۴۸۰ ولت متناوب بر عهده دارد. در شبکه‌های توزیع صنعتی، نوسانات ولتاژ و بروز خطاهای فاز از اصلی‌ترین عوامل خرابی سیم‌پیچ الکتروموتورها به شمار می‌روند؛ از این رو نصب کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 راهکاری مطمئن برای پایداری شبکه است.

ساختار مهندسی کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 بر مبنای تکنولوژی اندازه‌گیری مقدار مؤثر واقعی (True RMS) بنا شده است که حتی در حضور هارمونیک‌های شدید شبکه، دقت بالایی در تشخیص خطا ارائه می‌دهد. این تجهیز با عرض باریک ۲۲.۵ میلی‌متری خود، فضای بسیار کمی را روی ریل ۳۵ میلی‌متری داخل تابلو اشغال می‌کند و سیم‌کشی آن به لطف ترمینال‌های پیچی استاندارد بسیار ساده و سریع انجام می‌پذیرد. بهره‌گیری از کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 در تابلوهای توزیع، پمپ‌ها و ماشین‌آلات صنعتی، ضریب اطمینان عملکرد سیستم را به شکل چشمگیری افزایش می‌دهد.

مشخصات فنی و جدول مقادیر نامی RM22TR33

بررسی پارامترهای الکتریکی و فیزیکی یکی از گام‌های اساسی در طراحی و مهندسی تابلوهای فشار ضعیف است. تمامی اطلاعات فنی کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 بر اساس اسناد رسمی و دیتاشیت کمپانی سازنده استخراج شده و در جدول زیر گردآوری گردیده است:

این ارقام نشان‌دهنده دقت و کیفیت بالای ساخت کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 بوده و سازگاری کامل آن را با استانداردهای بین‌المللی صنایع الکتریکی اثبات می‌کند.

ویژگی‌ها و مزایای عملیاتی RM22TR33

انتخاب تجهیزات حفاظتی در تابلوهای برق باید توجیه فنی و عملیاتی داشته باشد. به‌کارگیری کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 مزایای منحصربه‌فردی را برای مهندسان و تکنسین‌ها به همراه دارد که در ادامه به آن‌ها اشاره می‌شود:

• دقت بالا با فناوری True RMS: سیستم اندازه‌گیری کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 مقادیر ولتاژ را به صورت مقدار مؤثر واقعی پایش می‌کند و تحت تأثیر شکل موج‌های نویزدار دچار خطا نمی‌شود.

• پوشش جامع حفاظتی: این مدل تمامی خطاهای رایج شبکه شامل افت ولتاژ، اضافه‌بار ولتاژی، جابجایی توالی فاز، قطع کامل یک یا چند فاز و نامتعادلی ولتاژ را به سرعت تشخیص می‌دهد.

• زمان تأخیر قابل تنظیم: وجود پیچ تنظیم روی بدنه کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 امکان تعیین زمان تأخیر از ۰.۱ تا ۳۰ ثانیه را برای جلوگیری از تریپ‌های ناخواسته ناشی از نوسانات لحظه‌ای فراهم می‌کند.

• طراحی کامپکت و مدلار: عرض ۲۲.۵ میلی‌متری کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 موجب بهینه‌سازی فضای داخل تابلو و نصب آسان روی ریل DIN استاندارد می‌شود.

• دو کنتاکت خروجی مجزا: وجود دو کنتاکت تبدیل (2 C/O) در ساختار کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 انعطاف‌پذیری بالایی در طراحی مدارهای فرمان و آلارم ایجاد می‌کند.

کاربردهای صنعتی کنترل فاز اشنایدر

تجهیزات مانیتورینگ ولتاژ نقش کلیدی در صیانت از ماشین‌آلات صنعتی دارند. کاربردهای اصلی کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 در صنایع گوناگون عبارتند از:

• بوسترپمپ‌ها و سیستم‌های آبرسانی: پمپ‌های صنعتی و کشاورزی به شدت نسبت به قطع فاز و عدم تقارن ولتاژ حساس هستند و نصب کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 مانع از سوختن سیم‌پیچ آن‌ها می‌شود.

• آسانسورها و بالابرهای ساختمانی: در سیستم‌های جابجایی عمودی، کنترل دقیق توالی فاز اهمیت حیاتی دارد تا چرخش معکوس موتور رخ ندهد؛ به همین دلیل کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 در این تابلوها نصب می‌گردد.

• خطوط تولید و ماشین‌آلات بسته‌بندی: حفاظت از الکتروموتورهای چندگانه خطوط مونتاژ در برابر نوسانات شبکه با کمک کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 به صورت پایدار انجام می‌شود.

• کمپرسورهای اسکرو و چیلرهای صنعتی: سیستم‌های برودتی و تراکمی برای جلوگیری از آسیب به کمپرسور نیازمند پایش مداوم ولتاژ توسط کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 هستند.

مکانیزم عملکرد و نحوه کارکرد رله

نحوه عملکرد کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 بر اساس نمونه‌برداری مستمر از ولتاژ فازهای ورودی L1، L2 و L3 استوار است. هنگامی که ولتاژ شبکه در محدوده مجاز (۳۸۰ تا ۴۸۰ ولت) قرار داشته و توالی فازها صحیح باشد، رله داخلی عمل کرده و کنتاکت‌های خروجی وضعیت خود را تغییر می‌دهند تا به کنتاکتور اصلی فرمان وصل داده شود.

اگر خطایی نظیر افت ولتاژ شدید یا قطع یکی از فازها رخ دهد، کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 پس از اتمام زمان تأخیر تنظیم‌شده، رله خروجی را غیرفعال کرده و مدار فرمان را قطع می‌کند. چراغ‌های ال‌ای‌دی تعبیه‌شده روی پانل جلویی کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 وضعیت لحظه‌ای تغذیه و خطاهای احتمالی را به اپراتور نمایش می‌دهند تا عیب‌یابی تابلو با سرعت بالایی انجام گیرد.

راهنمای انتخاب و تطبیق با پروژه

پیش از خرید و نصب تجهیزات حفاظتی، تطبیق مشخصات شبکه با قابلیت‌های دستگاه اهمیت زیادی دارد. هنگام به‌کارگیری کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 باید به این نکته توجه کرد که رنج ولتاژ کاری این مدل مخصوص شبکه‌های سه‌فاز ۳۸۰ تا ۴۸۰ ولت است و برای خطوط با ولتاژهای دیگر باید مدل‌های متناسب انتخاب شوند.

مهندسان طراح تابلو باید ظرفیت جریان‌دهی کنتاکت‌های خروجی کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 را که معادل ۸ آمپر است با جریان بوبین کنتاکتور فرمان تطبیق دهند. انتخاب هوشمندانه کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 پایداری سیستم الکتریکی را تضمین کرده و از توقف‌های ناخواسته خطوط تولید جلوگیری می‌کند.

الزامات نصب، ایمنی و نگهداری

رعایت نکات ایمنی و دستورالعمل‌های سازنده هنگام نصب تجهیزات الکترونیکی الزامی است. برای بهره‌برداری بهینه از کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 رعایت موارد زیر توصیه می‌شود:

1. قطع جریان برق: پیش از نصب یا سیم‌کشی کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 حتماً تغذیه اصلی تابلو را قطع کنید.

2. نصب استاندارد روی ریل: این تجهیز روی ریل استاندارد ۳۵ میلی‌متری DIN نصب می‌شود و امکان قرارگیری در هر موقعیت فضایی را دارد.

3. سیم‌کشی صحیح ترمینال‌ها: کابل‌های ورودی فازهای قدرت و سیم‌های فرمان را مطابق نقشه درج شده روی بدنه کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 با گشتاور پیچ مناسب متصل کنید.

4. جلوگیری از نویزپذیری: از عبور دادن کابل‌های فرمان کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 در کنار کابل‌های قدرت جریان بالا خودداری نمایید.

5. بازرسی دوره‌ای: عملکرد صحیح رله و سلامت ترمینال‌های کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 را در بازه‌های زمانی مشخص بررسی کنید.

جمع‌بندی

در مجموع، استفاده از کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 با بهره‌گیری از فناوری True RMS، دقت بالا در تشخیص خطاهای ولتاژی، قابلیت تنظیم زمان تأخیر و طراحی مدلار، یکی از مطمئن‌ترین راهکارها برای حفاظت از تجهیزات صنعتی و الکتروموتورها به شمار می‌رود. این رله هوشمند با پایش مداوم شبکه و قطع سریع در مواقع بروز خطا، از بروز خسارات سنگین به سیستم‌های الکتریکی جلوگیری می‌کند. برای دریافت اطلاعات فنی تکمیلی و تهیه این محصول باکیفیت، کارشناسان فروشگاه ایران اشنایدر آماده ارائه مشاوره تخصصی به صنعتگران و مهندسان گرامی هستند.

۶ سؤال متداول

۱. بازه ولتاژ کاری کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 چقدر است؟

این تجهیز برای شبکه‌های سه‌فاز با بازه ولتاژ ۳۸۰ الی ۴۸۰ ولت متناوب طراحی شده است.

۲. چه پارامترهایی توسط کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 پایش می‌شوند؟

این رله خطاهای افت ولتاژ، اضافه ولتاژ، قطع فاز، توالی فازها و عدم تقارن ولتاژ را نظارت می‌کند.

۳. ظرفیت جریان‌دهی کنتاکت‌های خروجی این دستگاه چقدر است؟

کنتاکت‌های خروجی رله توانایی سوئیچ جریان تا سقف ۸ آمپر در ولتاژ ۲۵۰ ولت AC را دارا هستند.

۴. آیا زمان تأخیر در قطع این رله قابل تنظیم است؟

بله، زمان تأخیر در مواجهه با خطای ولتاژی به وسیله پیچ تنظیم روی بدنه از ۰.۱ تا ۳۰ ثانیه قابل تنظیم است.

۵. نحوه نصب کنترل فاز اشنایدر با حفاظت قطع فاز و ولتاژ RM22TR33 به چه صورت است؟

این دستگاه دارای طراحی کامپکت بوده و به راحتی روی ریل استاندارد ۳۵ میلی‌متری DIN نصب می‌شود.

۶. چراغ‌های LED روی بدنه دستگاه نشانگر چه مواردی هستند؟

چراغ سبز نشان‌دهنده برقراری تغذیه و ولتاژ ورودی است و چراغ زرد وضعیت فعال بودن رله خروجی را نشان می‌دهد.
