رله کنترل فاز سه چراغ اشنایدر RM17TE00

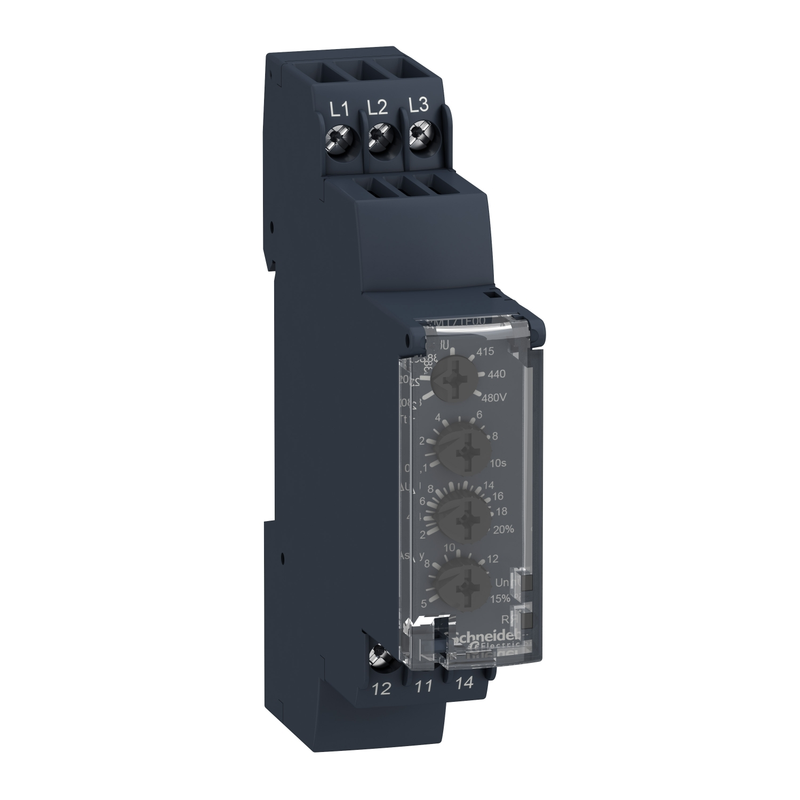

رله کنترل فاز سه چراغ اشنایدر RM17TE00 یکی از محصولات پرکاربرد سری هارمونی (Harmony) و زلیو کنترل (Zelio Control) شرکت اشنایدر الکتریک است که برای پایش و حفاظت از تجهیزات صنعتی در برابر خطاهای شبکه سه‌فاز طراحی شده است. این رله با تشخیص هم‌زمان توالی فاز، قطع فاز، عدم تعادل ولتاژ و انحراف از محدوده مجاز ولتاژ، از آسیب دیدن موتورها و تجهیزات الکتریکی گران‌قیمت جلوگیری می‌کند. طراحی فشرده با عرض تنها ۱۷.۵ میلی‌متر باعث شده رله کنترل فاز سه چراغ اشنایدر RM17TE00 فضای بسیار کمی در تابلوهای برق اشغال کند و نصب آن روی ریل دین به سادگی انجام شود.

معرفی کلی رله کنترل فاز سه چراغ اشنایدر RM17TE00

رله کنترل فاز سه چراغ اشنایدر RM17TE00 در واقع یک رله چندکاره کنترل تغذیه سه‌فاز است که در محدوده ولتاژی ۲۰۸ تا ۴۸۰ ولت متناوب (و بر اساس برخی مستندات تا ۵۲۸ ولت) کار می‌کند. این محصول متعلق به رده Zelio Control و Harmony Control Relays بوده و کد فنی آن RM17-TE است. وظیفه اصلی این رله، پایش پیوسته سه فاز ورودی و قطع سریع مدار در صورت بروز هرگونه ناهنجاری الکتریکی است تا از خرابی موتورها، کمپرسورها، پمپ‌ها و سایر تجهیزات دوار جلوگیری شود.

از نظر ساختاری، رله کنترل فاز سه چراغ اشنایدر RM17TE00 دارای یک خروجی رله با کنتاکت ۱C/O (یک کنتاکت باز و بسته مشترک) با ظرفیت کلیدزنی ۵ آمپر و توان ۱۲۵۰ ولت‌آمپر است. تنظیمات دستگاه از طریق پیچ‌های تریمر روی پنل جلویی انجام می‌شود و یک پوشش شفاف و قابل‌مهر و موم برای جلوگیری از دستکاری‌های ناخواسته روی آن تعبیه شده است.

عملکردهای حفاظتی رله کنترل فاز سه چراغ اشنایدر RM17TE00

رله کنترل فاز سه چراغ اشنایدر RM17TE00 چهار نوع خطای اصلی شبکه سه‌فاز را به‌طور هم‌زمان رصد می‌کند:

• کنترل توالی فاز (Phase Sequence): در صورت جابه‌جا شدن ترتیب فازها که می‌تواند باعث چرخش معکوس موتورها شود، رله بلافاصله عملکرد خروجی را تغییر می‌دهد.
• تشخیص قطع فاز (Phase Failure): زمانی که ولتاژ اندازه‌گیری‌شده کمتر از ۰.۷ برابر ولتاژ نامی تغذیه شود، به‌عنوان قطع فاز شناسایی و اعلام خطا می‌شود.
• تشخیص عدم تقارن یا نامتعادلی فاز (Asymmetry): آستانه نامتعادلی به‌صورت قابل تنظیم بین ۵ تا ۱۵ درصد ولتاژ نامی تعیین می‌شود.
• کنترل اضافه‌ولتاژ و افت‌ولتاژ در حالت پنجره‌ای (Window Mode): رله می‌تواند محدوده مجاز بالا و پایین ولتاژ را کنترل کرده و در صورت خروج از این بازه، هشدار صادر کند.

زمان تأخیر عملکرد رله کنترل فاز سه چراغ اشنایدر RM17TE00 نیز به‌صورت قابل تنظیم بین ۰.۱ تا ۱۰ ثانیه (با دقت ۱۰ درصد) در دسترس است تا از خطاهای گذرا و لحظه‌ای که معمولاً مشکل واقعی محسوب نمی‌شوند جلوگیری شود. علاوه بر این، خود دستگاه نیز تغذیه ورودی خود را پایش می‌کند و در صورت غیرعادی بودن آن، خروجی رله به‌صورت خودکار قطع می‌شود که این ویژگی سطح بالاتری از ایمنی را برای مدار فراهم می‌آورد.

مشخصات فنی و الکتریکی رله کنترل فاز سه چراغ اشنایدر RM17TE00

جدول زیر مهم‌ترین مشخصات فنی این محصول را نشان می‌دهد:

این مشخصات نشان می‌دهند که رله کنترل فاز سه چراغ اشنایدر RM17TE00 برای کاربردهای صنعتی سنگین با عملکرد مکرر و طولانی‌مدت طراحی شده است.

کاربردهای رله کنترل فاز سه چراغ اشنایدر RM17TE00

رله کنترل فاز سه چراغ اشنایدر RM17TE00 به‌طور گسترده در صنایعی به کار می‌رود که موتورهای سه‌فاز و تجهیزات حساس به کیفیت برق در آن‌ها نقش کلیدی دارند. مهم‌ترین حوزه‌های کاربرد عبارت‌اند از:

• سیستم‌های بالابر، جرثقیل و آسانسورهای صنعتی
• خطوط بسته‌بندی و ماشین‌آلات تولیدی
• صنایع نساجی و ماشین‌آلات مرتبط
• تأسیسات پمپاژ آب و تصفیه‌خانه‌ها
• تابلوهای فرمان موتورهای سه‌فاز در کارخانجات
• سیستم‌های تهویه و تأسیسات مکانیکی ساختمان‌های صنعتی و تجاری

با توجه به این‌که بسیاری از خرابی‌های موتورهای سه‌فاز ناشی از قطع فاز، معکوس شدن توالی فاز یا نوسانات ولتاژ است، استفاده از رله کنترل فاز سه چراغ اشنایدر RM17TE00 در ابتدای مسیر تغذیه موتورها می‌تواند هزینه‌های تعمیر و توقفات ناخواسته خط تولید را به میزان قابل توجهی کاهش دهد.

مزایا و ویژگی‌های تکمیلی رله کنترل فاز سه چراغ اشنایدر RM17TE00

• طراحی فشرده و صرفه‌جویی در فضا: عرض تنها ۱۷.۵ میلی‌متری این رله معادل عرض یک کلید مینیاتوری تک‌پل است که طراحی تابلو را ساده‌تر می‌کند.
• نمایشگر وضعیت با LED زرد: یک چراغ نشانگر زرد رنگ روی بدنه رله وضعیت فعال بودن رله را به‌صورت لحظه‌ای نمایش می‌دهد و عیب‌یابی سریع را ممکن می‌سازد.
• خودپایشی تغذیه ورودی: دستگاه به‌طور مستمر تغذیه خود را کنترل می‌کند و در صورت بروز اختلال، خروجی را ایمن قطع می‌کند.
• پوشش محافظ قابل‌مهر و موم: از تغییر ناخواسته تنظیمات توسط افراد غیرمجاز جلوگیری می‌کند.
• مقاومت الکترومغناطیسی بالا: مطابق با استانداردهای IEC 61000-6-2، IEC 61000-6-3 و IEC 61000-6-4 برای محیط‌های صنعتی و تجاری.
• قابلیت اطمینان بالا: با شاخص MTTFd در حدود ۵۰۲ سال و B10d برابر ۴۷۰,۰۰۰ سیکل، این محصول برای کاربردهای طولانی‌مدت صنعتی مناسب است.
• پشتیبانی از دسته‌بندی‌های کاربردی متعدد: انطباق با AC-12، AC-13، AC-14، AC-15 و DC-12، DC-13 مطابق استاندارد IEC 60947-5-1.

نحوه نصب و راه‌اندازی رله کنترل فاز سه چراغ اشنایدر RM17TE00

نصب رله کنترل فاز سه چراغ اشنایدر RM17TE00 بسیار ساده است و نیازی به تجهیزات تخصصی ندارد. این رله روی ریل استاندارد ۳۵ میلی‌متری دین (DIN Rail) نصب می‌شود و ورودی‌های سه فاز (L1، L2، L3) مستقیماً به ترمینال‌های ورودی متصل می‌گردند. پس از اتصال تغذیه، پارامترهایی مانند زمان تأخیر و آستانه نامتعادلی از طریق تریمرهای روی پنل جلویی رله تنظیم می‌شود. کنتاکت خروجی (ترمینال‌های ۱۱-۱۲ و ۱۱-۱۴) به مدار فرمان کنتاکتور یا سیستم هشدار متصل می‌شود تا در صورت بروز خطا، مدار موتور به‌صورت خودکار قطع شود. توصیه می‌شود پیش از راه‌اندازی نهایی، عملکرد رله با اعمال یک خطای کنترل‌شده (مانند قطع موقت یکی از فازها) آزمایش شود تا از صحت عملکرد حفاظتی اطمینان حاصل گردد.

جمع‌بندی

رله کنترل فاز سه چراغ اشنایدر RM17TE00 یک راهکار مطمئن، فشرده و مقرون‌به‌صرفه برای حفاظت از موتورها و تجهیزات سه‌فاز در برابر خطاهای رایج شبکه برق مانند قطع فاز، توالی نادرست فاز، نامتعادلی و نوسانات ولتاژ است. با توجه به دوام مکانیکی و الکتریکی بالا، قابلیت تنظیم دقیق پارامترها و سازگاری کامل با استانداردهای بین‌المللی، این محصول انتخابی هوشمندانه برای تابلوسازان، پیمانکاران برق صنعتی و مهندسان طراح سیستم‌های کنترل موتور به شمار می‌رود. فروشگاه ایران اشنایدر به‌عنوان تأمین‌کننده تخصصی محصولات اصل اشنایدر الکتریک، امکان خرید آسان و مطمئن رله کنترل فاز سه چراغ اشنایدر RM17TE00 را همراه با مشاوره فنی رایگان برای انتخاب صحیح تجهیزات فراهم کرده است.

سوالات متداول درباره رله کنترل فاز سه چراغ اشنایدر RM17TE00

۱. رله کنترل فاز سه چراغ اشنایدر RM17TE00 در چه محدوده ولتاژی کار می‌کند؟

رله کنترل فاز سه چراغ اشنایدر RM17TE00 در محدوده ۲۰۸ تا ۴۸۰ ولت متناوب (با تحمل تا حدود ۵۲۸ ولت) طراحی و کالیبره شده است.

۲. چه نوع خطاهایی توسط این رله شناسایی می‌شود؟

رله کنترل فاز سه چراغ اشنایدر RM17TE00 قادر به تشخیص توالی نادرست فاز، قطع فاز، نامتعادلی ولتاژ بین فازها و اضافه‌ولتاژ یا افت‌ولتاژ در حالت پنجره‌ای است.

۳. آیا زمان تأخیر عملکرد رله کنترل فاز سه چراغ اشنایدر RM17TE00 قابل تنظیم است؟

بله، زمان تأخیر عملکرد به‌صورت پیوسته بین ۰.۱ تا ۱۰ ثانیه با دقت حدود ۱۰ درصد قابل تنظیم است.

۴. نحوه نصب رله کنترل فاز سه چراغ اشنایدر RM17TE00 چگونه است؟

رله کنترل فاز سه چراغ اشنایدر RM17TE00 بر روی ریل استاندارد دین ۳۵ میلی‌متری نصب می‌شود و اتصال آن به فازهای ورودی و مدار فرمان کنتاکتور بسیار ساده است.

۵. کاربرد اصلی این رله در کدام صنایع است؟ از این محصول عمدتاً در سیستم‌های بالابر و جرثقیل، خطوط بسته‌بندی، صنایع نساجی، تأسیسات پمپاژ آب و تابلوهای فرمان موتورهای سه‌فاز استفاده می‌شود.

۶. رله کنترل فاز سه چراغ اشنایدر RM17TE00 را از کجا با ضمانت اصالت کالا خریداری کنیم؟

فروشگاه ایران اشنایدر این محصول را به‌صورت اورجینال و با ضمانت اصالت کالا همراه با مشاوره فنی تخصصی عرضه می‌کند.
