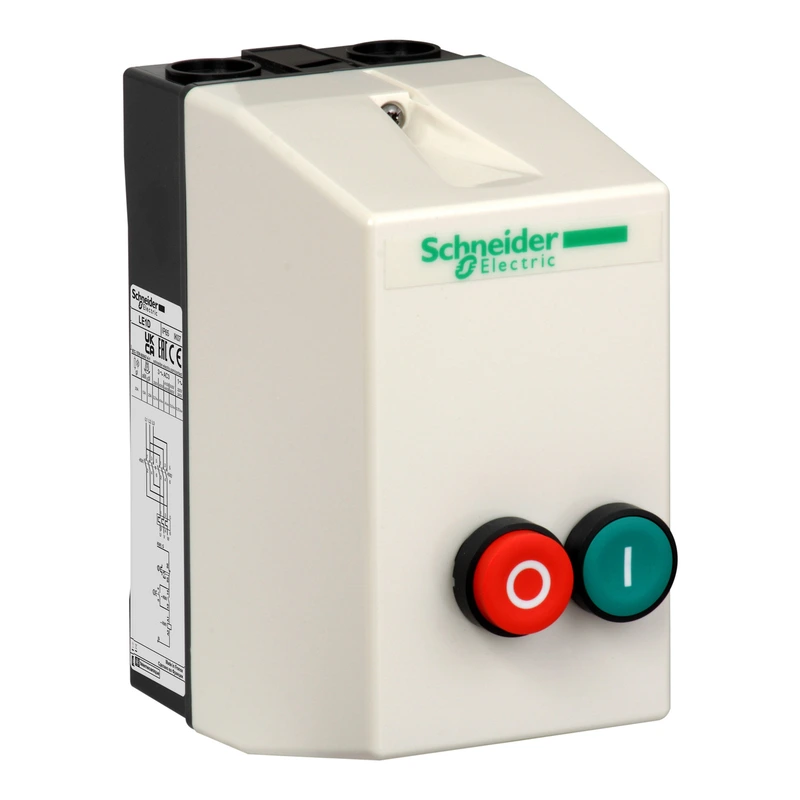

استارتر موتور 18 آمپر اشنایدر الکتریک LE1D18M7

استارتر موتور 18 آمپر اشنایدر الکتریک LE1D18M7 یکی از پرکاربردترین تجهیزات قدرت در تابلوهای برق صنعتی است که برای وصل و قطع مطمئن موتورهای سه‌فاز تا توان 7.5 کیلووات در ولتاژ 380 تا 400 ولت طراحی شده است. این محصول از خانواده کنتاکتورهای TeSys D شرکت اشنایدر الکتریک است و با سه پل قدرت، بوبین 220 ولت AC و دو کنتاکت کمکی، پایه اصلی بسیاری از مدارهای راه‌اندازی موتور به شمار می‌رود.

ساختار فشرده، دوام مکانیکی بالا و نصب ساده روی ریل DIN باعث شده این مدل هم در کارگاه‌های کوچک و هم در خطوط تولید بزرگ مورد استفاده قرار بگیرد. اگر به دنبال خرید یک قطعه اصلی، قابل اعتماد و مطابق با استانداردهای بین‌المللی برای کنترل موتور هستید، در ادامه تمام ویژگی‌ها، کاربردها و نکات انتخاب این کنتاکتور را مرور می‌کنیم.

معرفی استارتر موتور 18 آمپر اشنایدر الکتریک LE1D18M7

در تابلوهای برق، به مجموعه‌ای که وظیفه راه‌اندازی و توقف موتور را بر عهده دارد «استارتر» گفته می‌شود. قلب این مجموعه کنتاکتور است. استارتر موتور 18 آمپر اشنایدر الکتریک LE1D18M7 در واقع کنتاکتور قدرت سه‌پل با جریان نامی 18 آمپر در دسته کاری AC-3 است که همراه با رله حرارتی و فیوز یا کلید حفاظت موتور، یک استارتر کامل می‌سازد.

این کنتاکتور به‌صورت الکترومغناطیسی کار می‌کند. به‌محض برقراری ولتاژ روی بوبین، هسته مغناطیسی کنتاکت‌های اصلی را می‌بندد و جریان به موتور می‌رسد. با قطع ولتاژ بوبین، فنر برگشت کنتاکت‌ها را باز می‌کند و موتور خاموش می‌شود.

بنابراین اپراتور می‌تواند با یک شستی ساده و با ولتاژ فرمان ایمن، موتور قدرتمند را از راه دور کنترل کند. همین ویژگی باعث شده کنتاکتورهای سری D اشنایدر در جهان به یکی از استانداردهای عملی صنعت تبدیل شوند.

کد LE1D18M7 از نظر ساختار با کنتاکتورهای 18 آمپر سری TeSys D هم‌خانواده است. عدد 18 نشان‌دهنده جریان نامی AC-3 و پسوند M7 نشان‌دهنده بوبین 220 ولت AC با فرکانس 50/60 هرتز است.

مشخصات فنی استارتر موتور 18 آمپر اشنایدر الکتریک LE1D18M7

برای انتخاب درست، آشنایی با اعداد فنی ضروری است. جدول زیر مهم‌ترین مشخصات استارتر موتور 18 آمپر اشنایدر الکتریک LE1D18M7 را نشان می‌دهد.

توجه کنید که توان 7.5 کیلووات مربوط به شرایط استاندارد AC-3 و ولتاژ 400 ولت است. اگر موتور شما ولتاژ یا شرایط راه‌اندازی سنگین‌تری دارد، حتماً جریان نامی پلاک موتور را با جریان کنتاکتور مقایسه کنید.

علاوه بر این، دوام مکانیکی این خانواده از کنتاکتورها در حد میلیون‌ها بار قطع و وصل گزارش شده است. این موضوع هزینه تعمیر و نگهداری را در درازمدت کاهش می‌دهد.

ویژگی‌های برجسته استارتر موتور 18 آمپر اشنایدر الکتریک LE1D18M7

یکی از دلایل محبوبیت این مدل، مجموعه ویژگی‌هایی است که نصب، بهره‌برداری و سرویس را آسان می‌کند. مهم‌ترین آن‌ها را در ادامه می‌خوانید.

ابعاد کوچک و طراحی فشرده: عرض حدود 45 میلی‌متر اجازه می‌دهد تعداد بیشتری استارتر در یک تابلوی محدود جا شود. این مزیت برای تابلوهای موتورخانه و پکیج‌های صنعتی بسیار مهم است.

کنتاکت‌های کمکی داخلی: وجود یک کنتاکت باز و یک کنتاکت بسته روی خود بدنه، امکان اجرای مدار خودنگهدار (هولد) را بدون نیاز به قطعه اضافی فراهم می‌کند. در صورت نیاز، بلوک‌های کمکی جانبی نیز قابل افزودن هستند.

ترمینال‌های پیچی و ایمن: ترمینال‌ها با پوشش محافظ انگشت طراحی شده‌اند. در نتیجه خطر تماس تصادفی هنگام سرویس تابلو کاهش می‌یابد.

تحمل شرایط محیطی: این کنتاکتور در دماهای بالا و ارتفاع‌های زیاد نیز عملکرد پایدار دارد. بدنه آن از مواد دارای مقاومت در برابر شعله ساخته می‌شود.

گواهی‌های معتبر: خانواده TeSys D دارای تأییدیه‌هایی مانند IEC، UL، CSA، CCC و EAC است و برای کاربردهای دریایی نیز استفاده می‌شود.

سازگاری با لوازم جانبی: رله‌های حرارتی سری LRD، بلوک‌های کمکی، تایمر پنوماتیکی و قفل مکانیکی (برای مدار معکوس) به‌سادگی روی آن نصب می‌شوند.

کاربرد استارتر موتور 18 آمپر اشنایدر الکتریک LE1D18M7

دامنه کاربرد استارتر موتور 18 آمپر اشنایدر الکتریک LE1D18M7 بسیار گسترده است. هر جا که یک موتور الکتریکی سه‌فاز یا یک بار قدرت نیاز به قطع و وصل مطمئن داشته باشد، می‌توان از آن استفاده کرد.

از مهم‌ترین کاربردها می‌توان به موارد زیر اشاره کرد:

• راه‌اندازی مستقیم (DOL) موتورهای آسنکرون سه‌فاز تا 7.5 کیلووات
• کنترل پمپ‌های آب، بوستر پمپ و پمپ‌های صنعتی
• کنترل فن‌ها، هواسازها و سیستم‌های تهویه
• استفاده در کمپرسورهای هوا و چیلرهای کوچک
• جابه‌جایی نوار نقاله، بالابر و جرثقیل‌های سبک
• راه‌اندازی موتور دستگاه‌های ماشین‌ابزار و خطوط بسته‌بندی
• کنترل بارهای مقاومتی مانند هیترها و المنت‌های حرارتی (تا 32 آمپر در AC-1)
• تابلوهای ستاره-مثلث، معکوس‌کننده و تابلوهای اتوماسیون

در مدار ستاره-مثلث معمولاً از سه کنتاکتور استفاده می‌شود. در این حالت جریان هر کنتاکتور نسبت به جریان کل موتور کمتر است و ممکن است با کنتاکتور 18 آمپری، موتورهایی با توان بالاتر نیز کنترل شوند. این موضوع باید با محاسبه دقیق تأیید شود.

نحوه انتخاب استارتر موتور 18 آمپر اشنایدر الکتریک LE1D18M7

انتخاب نادرست کنتاکتور یکی از دلایل رایج سوختن کنتاکت‌ها و خرابی زودهنگام تابلو است. بنابراین قبل از خرید به چند نکته توجه کنید.

اول، جریان نامی موتور. جریان پلاک موتور باید کمتر از 18 آمپر باشد. توصیه می‌شود حاشیه ایمنی حدود 10 تا 20 درصد در نظر گرفته شود.

دوم، ولتاژ بوبین. کد M7 مخصوص برق 220 ولت AC است. اگر مدار فرمان شما 24 ولت DC یا 380 ولت باشد، باید کد دیگری از همین خانواده را انتخاب کنید.

سوم، نوع بار. برای موتورهایی که زیاد استارت و استپ می‌شوند یا بار سنگین دارند، باید دسته کاری AC-4 و عمر کنتاکت‌ها بررسی شود.

چهارم، حفاظت. کنتاکتور فقط وظیفه کلیدزنی دارد و از اضافه‌بار یا اتصال کوتاه محافظت نمی‌کند. بنابراین همراه آن باید رله حرارتی، کلید حفاظت موتور یا فیوز مناسب استفاده شود. برای محدوده 12 تا 18 آمپر، رله‌هایی از سری LRD مانند LRD21 گزینه رایجی هستند.

پنجم، اصالت کالا. کنتاکتور تقلبی ممکن است کنتاکت‌هایی با آلیاژ ضعیف داشته باشد. این مسئله باعث داغ شدن، چسبیدن کنتاکت‌ها و حتی آتش‌سوزی می‌شود. خرید از فروشگاه معتبر و دریافت ضمانت‌نامه بسیار مهم است.

نصب و راه‌اندازی استارتر موتور 18 آمپر اشنایدر الکتریک LE1D18M7

نصب استارتر موتور 18 آمپر اشنایدر الکتریک LE1D18M7 ساده است، اما رعایت اصول ایمنی الزامی است. پیش از هر اقدامی برق تابلو را قطع کنید.

ابتدا کنتاکتور را روی ریل DIN 35 میلی‌متری قرار دهید و تا شنیدن صدای کلیک فشار دهید. در صورت نیاز می‌توانید با پیچ نیز آن را روی صفحه تابلو ثابت کنید.

سپس سه فاز ورودی را به ترمینال‌های L1، L2 و L3 در بالای کنتاکتور وصل کنید. خروجی موتور از ترمینال‌های T1، T2 و T3 در پایین گرفته می‌شود. ترمینال‌های A1 و A2 مربوط به بوبین هستند و ولتاژ 220 ولت فرمان به آن‌ها می‌رسد.

پیچ‌ها را با گشتاور مناسب سفت کنید. شل بودن پیچ ترمینال یکی از اصلی‌ترین علل گرم شدن و ذوب شدن بدنه است.

در پایان، رله حرارتی را روی جریان نامی موتور تنظیم کنید و مدار را با بار آزمایش کنید. بررسی دوره‌ای تابلو، تمیز کردن گرد و غبار و کنترل پیچ‌ها هر چند ماه یک بار توصیه می‌شود.

مزایای خرید استارتر موتور 18 آمپر اشنایدر الکتریک LE1D18M7

انتخاب برند اشنایدر الکتریک به معنای انتخاب یکی از معتبرترین نام‌ها در حوزه اتوماسیون و توزیع برق است. این برند سال‌هاست در بازار ایران شناخته‌شده است و قطعات یدکی و لوازم جانبی آن به‌راحتی پیدا می‌شود.

از مزایای اصلی این محصول می‌توان به موارد زیر اشاره کرد:

• کیفیت ساخت بالا و عمر مفید طولانی
• مصرف انرژی پایین بوبین و گرمای کم
• نصب سریع و کاهش زمان مونتاژ تابلو
• دسترسی آسان به مدل‌های مشابه و لوازم جانبی
• پشتیبانی فنی و استاندارد بین‌المللی
• قیمت منطقی نسبت به عملکرد و دوام

همچنین استفاده از یک برند واحد برای کنتاکتور، رله حرارتی و کلید حفاظت موتور باعث هماهنگی کامل بین قطعات می‌شود. این هماهنگی در انتخاب مشخصات و عیب‌یابی نیز کمک بزرگی است.

جمع‌بندی استارتر موتور 18 آمپر اشنایدر الکتریک LE1D18M7

در این مقاله دیدیم که استارتر موتور 18 آمپر اشنایدر الکتریک LE1D18M7 با جریان نامی 18 آمپر، توان 7.5 کیلووات، بوبین 220 ولت و کنتاکت‌های کمکی داخلی، انتخابی مطمئن برای کنترل موتورهای سه‌فاز و بارهای قدرت متوسط است. ابعاد کوچک، نصب آسان و سازگاری با لوازم جانبی، آن را برای تابلوهای صنعتی و ساختمانی مناسب کرده است.

برای عملکرد ایمن، همیشه آن را با رله حرارتی یا کلید حفاظت موتور مناسب به کار ببرید و جریان موتور را با دقت بررسی کنید. فروشگاه ایران اشنایدر با ارائه کالای اصل، مشاوره فنی و ارسال سریع، آماده پاسخگویی به نیازهای شما در تأمین تجهیزات اشنایدر الکتریک است.

سوالات متداول درباره استارتر موتور 18 آمپر اشنایدر الکتریک LE1D18M7

1. حداکثر توان موتور قابل اتصال به استارتر موتور 18 آمپر اشنایدر الکتریک LE1D18M7 چقدر است؟

در شرایط استاندارد AC-3 و ولتاژ 380 تا 400 ولت، این کنتاکتور برای موتورهای تا 7.5 کیلووات مناسب است. جریان نامی آن 18 آمپر است.

2. ولتاژ بوبین این مدل چند ولت است؟

پسوند M7 نشان‌دهنده بوبین 220 ولت AC با فرکانس 50/60 هرتز است. برای ولتاژ‌های دیگر باید کد متفاوتی انتخاب شود.

3. آیا استارتر موتور 18 آمپر اشنایدر الکتریک LE1D18M7 به‌تنهایی از موتور محافظت می‌کند؟

خیر. کنتاکتور فقط کلیدزنی می‌کند. برای حفاظت در برابر اضافه‌بار و اتصال کوتاه باید رله حرارتی، کلید حفاظت موتور یا فیوز استفاده شود.

4. آیا استارتر موتور 18 آمپر اشنایدر الکتریک LE1D18M7 کنتاکت کمکی داخلی دارد؟

بله، این خانواده دارای یک کنتاکت کمکی باز و یک کنتاکت کمکی بسته روی بدنه است. در صورت نیاز می‌توان بلوک کمکی اضافه نصب کرد.

5. آیا می‌توان از آن برای بار مقاومتی مانند هیتر استفاده کرد؟

بله، در دسته کاری AC-1 جریان نامی تا 32 آمپر است. بنابراین برای المنت‌ها و هیترها نیز کاربرد دارد.

6. چگونه اصالت استارتر موتور 18 آمپر اشنایدر الکتریک LE1D18M7 را تشخیص دهیم؟

بهترین راه خرید از فروشگاه معتبر و دریافت ضمانت‌نامه است. همچنین کیفیت بسته‌بندی، حکاکی کد روی بدنه و کیفیت کنتاکت‌ها را بررسی کنید.
