استارتر موتور 9 آمپر اشنایدر الکتریک LE1D09M7
استارتر موتور 9 آمپر اشنایدر الکتریک LE1D09M7، استارتر مستقیم (DOL) محفظه‌دار با کویل 220 ولت AC و رله حرارتی داخلی برای حفاظت موتور در برابر اضافه‌بار است. این محصول اورجینال مطابق استاندارد IEC برای تابلوهای برق صنعتی و اتوماسیون مناسب است و با گارانتی معتبر، ارسال سریع و مشاوره فنی رایگان عرضه می‌شود.
| کد فنی : | LE1D09M7 |
|---|---|
| ابعاد: | 128.5mm x 88mm x 166mm |
ارسال سریع
ضمانت اصالت کالا
پشتیبانی آنلاین
گارانتی محصول
معرفی محصول

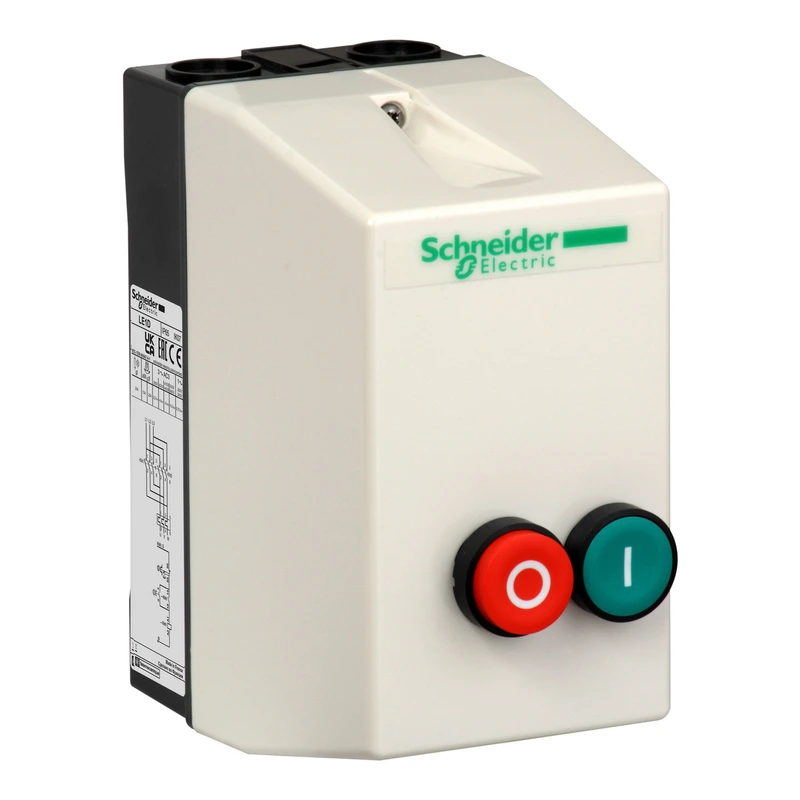

استارتر موتور 9 آمپر اشنایدر الکتریک LE1D09M7 یک استارتر کامل و محفظه‌دار از سری TeSys LE است که برای راه‌اندازی مستقیم موتورهای سه‌فاز تا توان ۴ کیلووات در ولتاژ ۴۰۰ ولت طراحی شده است. این استارتر با کلیدهای فرمان استارت و استاپ، بدنه پلی‌کربنات با حفاظت IP65 و کوئل ۲۲۰ ولت AC، راهکاری ساده، ایمن و مقاوم برای کنترل موتور در محیط‌های صنعتی و ساختمانی است.
معرفی کامل استارتر موتور 9 آمپر اشنایدر الکتریک LE1D09M7
در بسیاری از کارگاه‌ها، تأسیسات و خطوط تولید، موتورهای الکتریکی نیاز به یک مجموعه فرمان و حفاظت کامل دارند که هم نصب آسانی داشته باشد و هم در برابر گردوغبار و پاشش آب مقاوم باشد. استارتر موتور 9 آمپر اشنایدر الکتریک LE1D09M7 دقیقاً برای همین نیاز ساخته شده است. این محصول متعلق به خانواده TeSys شرکت اشنایدر الکتریک است و در دسته استارترهای مستقیم محفظه‌دار (Enclosed DOL Starter) قرار می‌گیرد.
کد LE1D09M7 از چند بخش تشکیل شده است. بخش LE1D نشان‌دهنده سری استارتر محفظه‌دار با کنتاکتور TeSys D است، عدد ۰۹ بیانگر جریان نامی ۹ آمپر در رده کاربری AC-3 است و پسوند M7 ولتاژ کوئل ۲۲۰ ولت AC با فرکانس ۵۰/۶۰ هرتز را مشخص می‌کند. بنابراین هر زمان در سیستم کنترل شما ولتاژ فرمان ۲۲۰ ولت در دسترس باشد، این مدل انتخاب مناسبی خواهد بود.
نکته مهم درباره استارتر موتور 9 آمپر اشنایدر الکتریک LE1D09M7 آن است که رله حرارتی (اورلود) همراه استارتر عرضه نمی‌شود و باید بر اساس جریان نامی موتور، به‌صورت جداگانه تهیه و روی کنتاکتور نصب شود. این روش به شما اجازه می‌دهد محدوده حفاظتی را دقیقاً مطابق موتور واقعی خود انتخاب کنید.
مشخصات فنی استارتر موتور 9 آمپر اشنایدر الکتریک LE1D09M7
برای انتخاب درست هر تجهیز برقی، بررسی دقیق مشخصات فنی ضروری است. جدول زیر مهم‌ترین اطلاعات کاتالوگی این استارتر را به‌صورت خلاصه نشان می‌دهد.
| مشخصه | مقدار |
|---|---|
| سری محصول | TeSys LE (کد کوتاه LE1D) |
| نوع محصول | استارتر مستقیم محفظه‌دار (DOL) غیرمعکوس |
| جریان نامی عملیاتی (AC-3) | ۹ آمپر |
| جریان حرارتی قراردادی | ۹ آمپر |
| ولتاژ کوئل کنترل | ۲۲۰ ولت AC، ۵۰/۶۰ هرتز |
| توان موتور در ۲۲۰/۲۳۰ ولت | ۲٫۲ کیلووات |
| توان موتور در ۳۸۰/۴۰۰/۴۱۵/۴۴۰ ولت | ۴ کیلووات |
| توان موتور در ۵۰۰ و ۶۶۰/۶۹۰ ولت | ۵٫۵ کیلووات |
| نوع فرمان | شستی استارت سبز (I) و شستی استاپ/ریست قرمز (O) |
| جنس بدنه | پلی‌کربنات |
| درجه حفاظت | IP65 مطابق IEC 60529 و IK07 |
| ابعاد (عرض × ارتفاع × عمق) | ۸۸ × ۱۶۶ × ۱۲۸٫۵ میلی‌متر |
| وزن | ۰٫۹۲ کیلوگرم |
| دمای کاری محیط | ۵- تا ۴۰ درجه سانتی‌گراد |
| استاندارد | IEC 60947-4-1 |
| رله حرارتی | جداگانه سفارش داده می‌شود |
همان‌طور که در جدول دیده می‌شود، استارتر موتور 9 آمپر اشنایدر الکتریک LE1D09M7 برای ولتاژهای مختلف شبکه قابل استفاده است و توان مجاز موتور با افزایش ولتاژ بالاتر می‌رود. در شبکه سه‌فاز ۳۸۰ ولت ایران، حداکثر توان موتور قابل راه‌اندازی ۴ کیلووات است.
ویژگی‌های استارتر موتور 9 آمپر اشنایدر الکتریک LE1D09M7
این استارتر چند ویژگی مهم دارد که آن را از ساخت تابلوی کنترل مستقل ساده‌تر و مطمئن‌تر می‌کند. در ادامه مهم‌ترین ویژگی‌های استارتر موتور 9 آمپر اشنایدر الکتریک LE1D09M7 را مرور می‌کنیم.
۱. مجموعه آماده و یکپارچه: کنتاکتور، شستی‌های فرمان و بدنه در یک محصول واحد ارائه شده‌اند. بنابراین نیازی به طراحی تابلوی جداگانه، خرید قطعات متفرقه و سیم‌کشی پیچیده نیست و زمان نصب به‌طور محسوسی کاهش پیدا می‌کند.
۲. حفاظت IP65: بدنه این مدل در برابر ورود گردوغبار کاملاً بسته است و پاشش آب از هر جهت به آن آسیب نمی‌زند. به همین دلیل می‌توان آن را در فضاهای مرطوب، کارگاه‌های پرگردوغبار و حتی محیط‌های روباز سرپوشیده نصب کرد.
۳. مقاومت مکانیکی مناسب: بدنه پلی‌کربنات با درجه ضربه‌پذیری IK07 ساخته شده و در برابر ضربه‌های معمول محیط‌های صنعتی دوام خوبی دارد. علاوه بر این، وزن کم ۰٫۹۲ کیلوگرمی نصب روی دیوار یا سازه را آسان می‌کند.
۴. شستی‌های استارت و استاپ: دکمه سبز برای وصل و دکمه قرمز برای قطع و ریست کردن مدار روی درب قرار دارد. اپراتور می‌تواند بدون باز کردن بدنه، موتور را روشن و خاموش کند.
۵. ورودی کابل متنوع: این مدل دو ورودی ISO20 در بالا و دو ورودی ISO20 در پایین دارد. همچنین در قسمت پایین، ورودی‌های Pg13 و Pg16 نیز پیش‌بینی شده است که انتخاب گلند مناسب را راحت‌تر می‌کند.
۶. کوئل ۲۲۰ ولت AC: ولتاژ فرمان ۲۲۰ ولت امکان اتصال فاز و نول را فراهم می‌کند و در بسیاری از تأسیسات که نول در دسترس است، سیم‌کشی را ساده‌تر می‌کند.
۷. کیفیت و اصالت برند: اشنایدر الکتریک یکی از معتبرترین تولیدکنندگان تجهیزات کنترل صنعتی جهان است و سری TeSys سال‌هاست در پروژه‌های بزرگ و کوچک استفاده می‌شود. این محصول مطابق استاندارد IEC 60947-4-1 طراحی شده است.
کاربرد استارتر موتور 9 آمپر اشنایدر الکتریک LE1D09M7
کاربرد اصلی این استارتر، راه‌اندازی و کنترل مستقیم موتورهای القایی سه‌فاز است. روش راه‌اندازی مستقیم (DOL) برای موتورهای کوچک و متوسط که جریان هجومی آن‌ها برای شبکه مشکل ایجاد نمی‌کند، ساده‌ترین و اقتصادی‌ترین انتخاب به شمار می‌رود.
از نمونه کاربردهای رایج استارتر موتور 9 آمپر اشنایدر الکتریک LE1D09M7 می‌توان به موارد زیر اشاره کرد:
- راه‌اندازی پمپ‌های آب، پمپ‌های سیرکولاسیون و پمپ‌های انتقال مایعات
- کنترل فن‌ها و هواکش‌های صنعتی و تهویه مطبوع
- روشن و خاموش کردن کمپرسورهای کوچک هوا
- کنترل نوار نقاله‌ها و دستگاه‌های بسته‌بندی سبک
- راه‌اندازی موتورهای ماشین‌آلات کارگاهی مانند میکسر، همزن و ورق‌خم
- کنترل موتورهای کشاورزی، گلخانه‌ها و دامداری‌ها
- استفاده در موتورخانه‌ها و پمپاژ ساختمان‌های مسکونی و تجاری
علاوه بر این، به دلیل استقلال کامل از تابلو، این استارتر برای نصب مستقیم در کنار موتور یا دستگاه بسیار مناسب است. اپراتور می‌تواند از همان نقطه، فرمان قطع و وصل را اعمال کند. این موضوع در محل‌هایی که تابلوی مرکزی دور از ماشین قرار دارد، ایمنی و سرعت عملیات را بیشتر می‌کند.
نحوه انتخاب و نصب استارتر موتور 9 آمپر اشنایدر الکتریک LE1D09M7
پیش از خرید، ابتدا پلاک موتور را بررسی کنید. جریان نامی موتور در ولتاژ شبکه باید کمتر از ۹ آمپر و توان آن حداکثر ۴ کیلووات در ۳۸۰ تا ۴۰۰ ولت باشد. اگر موتور شما جریان یا توان بالاتری دارد، باید به سراغ مدل‌های بزرگ‌تر همین خانواده بروید.
گام بعدی انتخاب رله حرارتی است. از آن‌جا که این استارتر بدون اورلود عرضه می‌شود، لازم است رله حرارتی سری LRD متناسب با جریان موتور تهیه شود. برای مثال، موتوری با جریان نامی حدود ۸ آمپر معمولاً با رله‌ای که محدوده تنظیم ۷ تا ۱۰ آمپر دارد پوشش داده می‌شود. دقت کنید که جریان تنظیم‌شده روی رله باید با جریان نامی پلاک موتور برابر باشد.
برای نصب، مراحل زیر را به‌ترتیب انجام دهید:
- برق ورودی را قطع کنید و از نبود ولتاژ مطمئن شوید.
- بدنه را روی سطح صاف و محکم با پیچ ثابت کنید.
- رله حرارتی انتخاب‌شده را روی کنتاکتور نصب کنید.
- کابل‌های ورودی سه‌فاز و کابل موتور را از طریق گلند وارد بدنه کنید.
- ترمینال‌ها را با گشتاور مناسب سفت کنید.
- جریان رله حرارتی را روی مقدار پلاک موتور تنظیم کنید.
- درب را ببندید، برق را وصل کنید و عملکرد شستی‌ها را آزمایش کنید.
همچنین توصیه می‌شود نصب توسط برقکار مجرب انجام شود. رعایت اصول ارتینگ و استفاده از گلند هم‌اندازه با قطر کابل، حفاظت IP65 را تضمین می‌کند. در صورت نیاز به حفاظت اضافه در برابر اتصال کوتاه، یک کلید محافظ موتور یا فیوز مناسب را در بالادست مدار قرار دهید.
مزایای خرید استارتر موتور 9 آمپر اشنایدر الکتریک LE1D09M7
انتخاب این محصول برای مصرف‌کنندگان صنعتی و پیمانکاران مزایای مشخصی دارد. نخست، هزینه ساخت و زمان نصب نسبت به مونتاژ تابلوی دستی کمتر است. دوم، قطعات از یک برند معتبر و با استاندارد مشخص تأمین می‌شوند و در نتیجه سازگاری اجزا تضمین شده است.
از طرف دیگر، دسترسی به قطعات یدکی مانند کوئل کنتاکتور و رله حرارتی در بازار آسان است. بنابراین در صورت بروز خرابی، تعمیر یا تعویض بدون توقف طولانی انجام می‌شود. افزون بر این، ابعاد جمع‌وجور ۸۸ در ۱۶۶ میلی‌متر امکان نصب در فضاهای محدود را فراهم می‌کند.
نکته دیگر، قابلیت اطمینان بالای کنتاکتور TeSys D است. این کنتاکتورها برای تعداد زیاد قطع و وصل طراحی شده‌اند و در کاربردهای سخت صنعتی عملکرد پایدار دارند. به همین دلیل خرید استارتر موتور 9 آمپر اشنایدر الکتریک LE1D09M7 از نمایندگی‌ها و فروشگاه‌های معتبر، علاوه بر اصالت کالا، پشتیبانی فنی و مشاوره انتخاب را نیز به همراه دارد.
جمع‌بندی استارتر موتور 9 آمپر اشنایدر الکتریک LE1D09M7
در مجموع، استارتر موتور 9 آمپر اشنایدر الکتریک LE1D09M7 مجموعه‌ای کامل برای راه‌اندازی مستقیم موتورهای سه‌فاز تا ۴ کیلووات است. بدنه پلی‌کربنات با حفاظت IP65، شستی‌های استارت و استاپ، کوئل ۲۲۰ ولت و ابعاد کوچک آن، نصب و بهره‌برداری را ساده و مطمئن می‌کند. فقط به یاد داشته باشید که رله حرارتی را باید متناسب با جریان موتور جداگانه تهیه کنید.
اگر به دنبال خرید محصولات اصل اشنایدر الکتریک با مشاوره تخصصی هستید، فروشگاه ایران اشنایدر می‌تواند در انتخاب مدل مناسب، تهیه رله حرارتی سازگار و تأمین سایر تجهیزات کنترل و حفاظت همراه شما باشد.
سوالات متداول استارتر موتور 9 آمپر اشنایدر الکتریک LE1D09M7
۱. آیا استارتر موتور 9 آمپر اشنایدر الکتریک LE1D09M7 با رله حرارتی ارائه می‌شود؟
خیر. این مدل بدون رله حرارتی عرضه می‌شود و اورلود باید بر اساس جریان نامی موتور جداگانه خریداری و روی کنتاکتور نصب شود.
۲. حداکثر توان موتور قابل راه‌اندازی با این استارتر چقدر است؟
در ولتاژ ۳۸۰ تا ۴۴۰ ولت، توان موتور تا ۴ کیلووات است. در ولتاژ ۲۲۰/۲۳۰ ولت این مقدار ۲٫۲ کیلووات و در ۵۰۰ تا ۶۹۰ ولت ۵٫۵ کیلووات اعلام شده است.
۳. پسوند M7 در کد LE1D09M7 چه معنایی دارد؟
این پسوند نشان‌دهنده ولتاژ کوئل ۲۲۰ ولت AC با فرکانس ۵۰/۶۰ هرتز است. برای ولتاژ فرمان‌های دیگر باید پسوند مربوط به همان ولتاژ را انتخاب کنید.
۴. درجه حفاظت این استارتر چیست و آیا برای فضای باز مناسب است؟
درجه حفاظت آن IP65 است و در برابر گردوغبار و پاشش آب مقاوم است. برای فضای باز مستقیم، بهتر است از سایبان یا محافظ در برابر آفتاب و باران شدید استفاده شود.
۵. آیا این استارتر برای موتور تک‌فاز هم قابل استفاده است؟
استارتر موتور 9 آمپر اشنایدر الکتریک LE1D09M7 سه‌پل است و برای کنترل موتورهای سه‌فاز طراحی شده است. برای موتور تک‌فاز باید از تجهیزات مناسب همان کاربرد استفاده کنید.
۶. دمای کاری مجاز استارتر LE1D09M7 چقدر است؟
محدوده دمای کاری محیط این محصول از ۵- تا ۴۰ درجه سانتی‌گراد است. در محیط‌های گرم‌تر باید تهویه مناسب در نظر گرفته شود یا کاهش ظرفیت را بررسی کنید.
