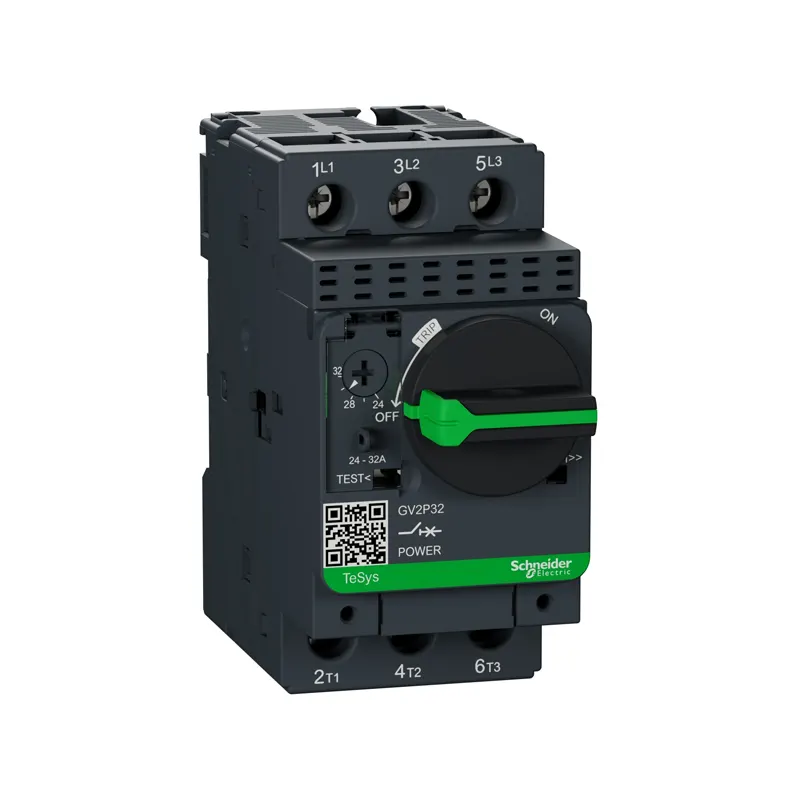

کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32
کلید حرارتی مغناطیسی موتوری GV2P32 اشنایدر الکتریک با رنج جریان 24 تا 32 آمپر، جهت حفاظت مطمئن موتورهای الکتریکی در برابر اضافهبار و اتصال کوتاه طراحی شده و مطابق استانداردهای IEC و اروپایی، گزینهای ایدهآل برای تابلوهای صنعتی و خطوط اتوماسیون است.
| کد فنی : | GV2P32 |
|---|---|
| ابعاد: | 89mm x 45mm x 97mm |
| تکنولوژی تریپ: | TM-D |
| رنج جریان تریپ حرارتی: | 32-24 آمپر |
| جریان تریپ مغناطیسی: | 416 آمپر |
| تعداد پل : | 3P |
| نوع تغذیه: | AC |
| سری ساخت: | GV2P |
| کاربرد محصول : | حفاظت موتور |
| موتورهای سازگار: | 15KW |
ارسال سریع
ضمانت اصالت کالا
پشتیبانی آنلاین
گارانتی محصول
معرفی محصول
کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32 یکی از محصولات پرکاربرد سری TeSys Deca شرکت اشنایدر الکتریک است که بهطور اختصاصی برای حفاظت از موتورهای سهفاز صنعتی طراحی شده است. این کلید موتوری با کد فنی GV2P32 در محدوده جریان تنظیم حرارتی 24 تا 32 آمپر عمل میکند و برای موتورهایی تا توان 15 کیلووات در ولتاژ 400 ولت مناسب است. در ادامه این مقاله، مشخصات فنی، کاربردها و ویژگیهای این محصول بهطور کامل بررسی میشود.
معرفی کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32
کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32 عضوی از خانواده TeSys GV2 است که در واقع نسخهی بهروزشده و تکاملیافته آن با عنوان TeSys Deca نیز شناخته میشود. این محصول یک کلید محافظ موتور سهقطبی (3P) است که همزمان وظیفه حفاظت حرارتی در برابر اضافهبار و حفاظت مغناطیسی در برابر اتصالکوتاه را بر عهده دارد. بنابراین نیازی به استفاده همزمان از فیوز و رله حرارتی جداگانه نیست و طراحی تابلو برق سادهتر و فشردهتر میشود.
کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32 مجهز به دسته گردان (Rotary Handle) است که امکان قطع و وصل دستی مدار موتور را بهصورت مستقیم روی دستگاه فراهم میکند. علاوه بر این، دسته گردان قابلیت قفلشدن در وضعیت خاموش را نیز دارد که ایمنی هنگام تعمیرات و سرویس تابلو را افزایش میدهد.
مشخصات فنی کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32
جدول زیر مهمترین مشخصات فنی کلید حرارتی مغناطیسی موتوری اشنایدر GV2P32 را نشان میدهد:
| پارامتر | مقدار |
|---|---|
| کد محصول | GV2P32 |
| سری محصول | TeSys GV2 / TeSys Deca |
| تعداد پل | 3 پل (3P) |
| محدوده تنظیم حرارتی | 24 تا 32 آمپر |
| نسبت تریپ مغناطیسی | 13 برابر جریان تنظیمشده (13×In) |
| نوع کنترل | دسته گردان (Rotary Handle) |
| نوع اتصال | ترمینال پیچی (Screw Clamp) |
| ولتاژ عملکرد | تا 690 ولت |
| توان قابل حفاظت | 15 کیلووات در 400/415 ولت، 18.5 کیلووات در 500 ولت، 22 کیلووات در 690 ولت |
| ظرفیت قطع (Icu) در 400/415 ولت | 50 کیلوآمپر |
| ظرفیت قطع (Icu) در 230/240 ولت | 100 کیلوآمپر |
| ظرفیت قطع (Icu) در 500 ولت | 10 کیلوآمپر |
| ظرفیت قطع (Icu) در 690 ولت | 4 کیلوآمپر |
| عمر مکانیکی دسته گردان | 100,000 سیکل در کلاس AC-3 |
| نصب | ریل استاندارد 35 میلیمتری DIN یا نصب پانلی با پیچ M4 |
| استانداردها | IEC 60947-2، IEC 60947-4-1، UL، CSA، CCC، EAC، Marine، ATEX |
| سازگاری زیستمحیطی | Green Premium، مطابق RoHS و REACh |
همانطور که در جدول مشاهده میشود، کلید حرارتی مغناطیسی موتوری اشنایدر GV2P32 در ردهی کلید محافظ کلاس A مطابق استاندارد IEC 60947-2 طبقهبندی میشود و برای کاربری AC-3 مطابق استاندارد IEC 60947-4-1 گواهی شده است. در نتیجه این محصول برای انواع موتورهای آسنکرون سهفاز صنعتی گزینهای مطمئن به شمار میرود.
کاربردهای کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32
کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32 در طیف گستردهای از تجهیزات صنعتی و تابلوهای برق فشار ضعیف مورد استفاده قرار میگیرد. مهمترین کاربردهای این محصول عبارتاند از:
- حفاظت مستقیم موتورهای سهفاز در خطوط تولید و کارخانجات صنعتی
- استفاده در تابلوهای فرمان و راهانداز موتور (Motor Starter) بهعنوان جایگزین ترکیب فیوز و رله حرارتی
- بهکارگیری در سیستمهای پمپاژ، فنها، کمپرسورها و نوارهای نقاله
- ترکیب با کنتاکتورهای سری TeSys D برای ساخت استارترهای الکترومکانیکی مستقیم
- استفاده در تابلوهای برق ساختمانی و تأسیسات مکانیکی برای راهاندازی موتورهای کمکی
با توجه به قابلیت تنظیم جریان در بازه 24 تا 32 آمپر، این کلید انعطافپذیری مناسبی برای موتورهایی با جریان نامی متغیر در این محدوده ارائه میدهد و نیاز به نگهداری چند مدل مختلف در انبار قطعات یدکی را کاهش میدهد.
ویژگیهای برجسته کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32
از جمله ویژگیهای مهم کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32 میتوان به موارد زیر اشاره کرد:
حفاظت دوگانه یکپارچه: ترکیب حفاظت حرارتی (اضافهبار) و حفاظت مغناطیسی (اتصالکوتاه) در یک بدنه واحد، که علاوه بر کاهش فضای اشغالی در تابلو، هزینه سیمکشی و قطعات جانبی را نیز کاهش میدهد.
ظرفیت قطع بالا: ظرفیت قطع 50 کیلوآمپر در ولتاژ 400 ولت، این محصول را برای شبکههای صنعتی با جریان اتصالکوتاه بالا قابلاعتماد میسازد.
قابلیت قفل ایمنی: دسته گردان امکان قفل مکانیکی در حالت خاموش (Lock-off) را فراهم میکند که مطابق با الزامات ایمنی LOTO (Lockout-Tagout) در محیطهای صنعتی است.
سازگاری با اکسسوریهای جانبی: امکان اتصال کنتاکت کمکی، بلوک آلارم تریپ و کلید افتراقی به این کلید موتوری وجود دارد که انعطافپذیری سیستم کنترل را افزایش میدهد.
گواهینامههای بینالمللی متعدد: صدور گواهی از سوی نهادهای IEC، UL، CSA، CCC، EAC و ATEX، این محصول را برای صادرات و استفاده در پروژههای بینالمللی مناسب میکند.
نصب ساده: طراحی مبتنی بر ریل استاندارد 35 میلیمتری DIN، فرآیند نصب و جایگزینی در تابلو برق را سریع و بدون نیاز به ابزار خاص انجام میدهد.
تفاوت GV2P32 با سایر مدلهای سری TeSys GV2
یکی از نکات مهمی که هنگام خرید کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32 باید مورد توجه قرار گیرد، تفاوت پسوند کد محصول است. مدلهای با پسوند GV2P دارای کنترل با دسته گردان هستند، در حالی که مدلهای با پسوند GV2ME از دکمه فشاری (Pushbutton) برای کنترل استفاده میکنند. بنابراین انتخاب مدل مناسب باید بر اساس نوع سیستم کنترل مورد نیاز پروژه صورت گیرد. علاوه بر این، هر مدل از سری GV2P در بازه جریانی مشخصی طراحی شده است و مدل GV2P32 مختص بازه 24 تا 32 آمپر است.
نکات فنی نصب و راهاندازی کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32
هنگام نصب کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32 توجه به چند نکته فنی ضروری است. نخست، جریان تنظیمی روی صفحه مدرج دستگاه باید متناسب با جریان نامی موتور تنظیم شود تا حفاظت حرارتی بهدرستی عمل کند.
دوم، در صورت نیاز به راهانداز الکترومکانیکی، این کلید معمولاً با کنتاکتور مناسب از سری TeSys D ترکیب میشود. سوم، اتصال ترمینالهای پیچی باید مطابق گشتاور توصیهشده در دیتاشیت رسمی محصول انجام شود تا از گرمشدن غیرعادی اتصالات جلوگیری شود.
جمعبندی
کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32 با محدوده تنظیم 24 تا 32 آمپر، گزینهای مطمئن و استاندارد برای حفاظت موتورهای سهفاز صنعتی است.
ترکیب حفاظت حرارتی و مغناطیسی، ظرفیت قطع بالا، دسته گردان با قابلیت قفل ایمنی و سازگاری با استانداردهای بینالمللی، این محصول را به انتخابی مناسب برای طراحان تابلو، مهندسان برق صنعتی و پیمانکاران تأسیسات تبدیل کرده است.
فروشگاه ایران اشنایدر بهعنوان تأمینکننده تخصصی محصولات اشنایدر الکتریک، این کلید موتوری اصل و همراه با گارانتی را در دسترس مشتریان صنعتی قرار میدهد.
سوالات متداول
۱. کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32 برای چه رنج جریانی مناسب است؟
کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32 برای تنظیم حرارتی در محدوده 24 تا 32 آمپر طراحی شده و برای موتورهای سهفاز تا توان تقریبی 15 کیلووات در ولتاژ 400 ولت مناسب است.
۲. تفاوت GV2P32 با GV2ME32 چیست؟
مدل GV2P32 دارای کنترل با دسته گردان است، در حالی که مدل GV2ME32 از دکمه فشاری برای قطع و وصل استفاده میکند؛ سایر مشخصات فنی این دو مدل مشابه یکدیگر است.
۳. آیا کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32 قابلیت ترکیب با کنتاکتور را دارد؟
بله، این کلید معمولاً همراه با کنتاکتور سری TeSys D برای ساخت استارتر الکترومکانیکی مستقیم موتور مورد استفاده قرار میگیرد.
۴. ظرفیت قطع کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32 چقدر است؟
ظرفیت قطع کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32 در ولتاژ 400 تا 415 ولت برابر با 50 کیلوآمپر و در ولتاژ 230 تا 240 ولت برابر با 100 کیلوآمپر است.
۵. نوع نصب کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32 چگونه است؟
کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32 قابل نصب روی ریل استاندارد 35 میلیمتری DIN و همچنین نصب پانلی با استفاده از دو پیچ M4 است.
۶. کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32 چه استانداردهایی را پوشش میدهد؟
کليد حرارتی مغناطیسی موتوری اشنایدر 24 تا 32 آمپر GV2P32 مطابق استانداردهای IEC 60947-2 و IEC 60947-4-1 طراحی شده و دارای گواهیهای UL، CSA، CCC، EAC و ATEX است.
