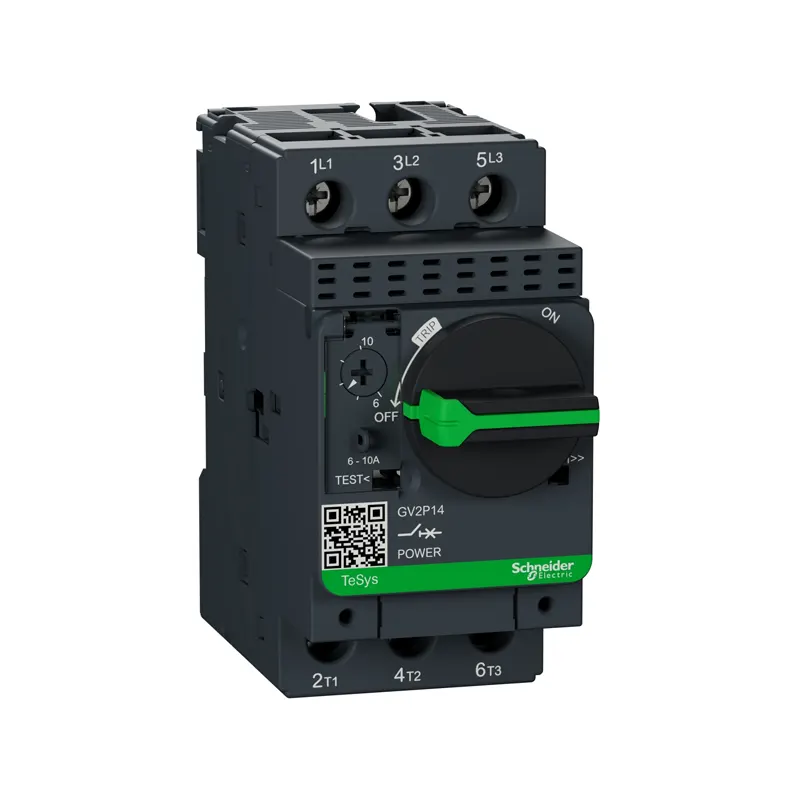

کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14
کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14 ، محافظت دقیق موتورهای الکتریکی در برابر اتصال کوتاه و اضافهبار را در تابلوهای صنعتی و خطوط اتوماسیون تضمین میکند؛ اورجینال، مطابق استانداردهای IEC اروپا، با ارسال سریع و مشاوره فنی رایگان.
| کد فنی : | GV2P14 |
|---|---|
| ابعاد: | 89mm x 45mm x 97mm |
| تکنولوژی تریپ: | TM-D |
| رنج جریان تریپ حرارتی: | 10-6 آمپر |
| جریان تریپ مغناطیسی: | 138 آمپر |
| تعداد پل : | 3P |
| نوع تغذیه: | AC |
| سری ساخت: | GV2P |
| کاربرد محصول : | حفاظت موتور |
| موتورهای سازگار: | 3KW |
ارسال سریع
ضمانت اصالت کالا
پشتیبانی آنلاین
گارانتی محصول
معرفی محصول
کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14 , یکی از پرکاربردترین محصولات سری TeSys GV2 (Deca) شرکت اشنایدر الکتریک است که برای حفاظت و کنترل دستی موتورهای سهفاز طراحی شده است.
کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14 با دسته گردان (Rotary Handle) و رنج جریان تنظیم ۶ تا ۱۰ آمپر، ترکیبی از حفاظت حرارتی و مغناطیسی را در یک بدنه فشرده ارائه میدهد. در ادامه این مقاله، مشخصات فنی، کاربردها و ویژگیهای کلیدی این محصول را بهطور کامل بررسی میکنیم.
معرفی کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14
کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14 از خانواده TeSys GV2 است که بهعنوان استارتر و محافظ دستی موتور (Manual Starter and Protector) شناخته میشود. این محصول علاوه بر عملکرد قطع و وصل دستی مدار، وظیفه حفاظت از موتور در برابر اضافهبار و اتصالکوتاه را نیز بر عهده دارد. بنابراین، GV2P14 در واقع یک راهحل سهکاره است: کلید ایزولهکننده، کنترلکننده موتور و محافظ اضافهجریان، همگی در یک واحد فشرده.
نسخه GV2P این سری، برخلاف نسخه پایهای GV2ME، دارای دسته گردان بیرونی، نشانگر تریپ قابل مشاهده و رنج تحمل جریان بالاتر است. علاوه بر این، مدل GV2P14 گواهی UL 508 Type E را نیز به همراه بشکه عایق سمت خط (GV2GH7) دریافت میکند که این ویژگی برای کاربردهای صنعتی مطابق با استاندارد NEC 430-53 اهمیت زیادی دارد.
مشخصات فنی کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14
جدول زیر خلاصهای از مشخصات فنی اصلی کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14 را نشان میدهد:
| مشخصه | مقدار |
|---|---|
| کد محصول | GV2P14 |
| سری محصول | TeSys GV2 / Deca |
| رنج تنظیم حرارتی | 6 تا 10 آمپر |
| نوع رله | حرارتی – مغناطیسی (Thermal-Magnetic) |
| تعداد پل | 3 پل (3P) |
| نوع کنترل | دسته گردان (Rotary Handle) |
| نوع اتصال | پیچی (Screw Clamp) |
| ولتاژ نامی عایقی (Ui) | 690 ولت AC |
| ولتاژ ضربهای نامی (Uimp) | 6 کیلوولت |
| جریان مغناطیسی قطع | حدود 138 آمپر |
| جریان حرارتی هوای آزاد (Ith) | 10 آمپر |
| عمر مکانیکی | 100000 سیکل |
| عمر الکتریکی | 100000 سیکل در AC-3 با 440 ولت |
| درجه حفاظت | IP20 / IK04 |
| دمای کارکرد | 20- تا 60 درجه سانتیگراد |
| ابعاد تقریبی | 45 × 97 × 89 میلیمتر |
| توان موتور قابل کنترل | از 0.5 تا 7.5 اسببخار (بسته به ولتاژ) |
با توجه به این جدول، مشخص است که کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14 برای کاربردهای صنعتی سنگین با دوام بالا طراحی شده است. علاوه بر این، گواهینامههای بینالمللی مانند UL، CSA و CE این اطمینان را میدهند که محصول برای بازارهای مختلف جهانی مناسب است.
کاربردهای کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14
کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14 در طیف گستردهای از کاربردهای صنعتی مورد استفاده قرار میگیرد. در نتیجه، شناخت دقیق کاربردهای آن به انتخاب صحیح محصول کمک میکند.
- کنترل و حفاظت موتورهای سهفاز کوچک تا متوسط: GV2P14 بهطور خاص برای موتورهایی با جریان نامی ۶ تا ۱۰ آمپر مناسب است.
- ترکیب با کنتاکتورهای TeSys D: این کلید میتواند بهصورت مستقل یا در ترکیب با کنتاکتورهای سری D، یک راهانداز ترکیبی (Combination Starter) تشکیل دهد.
- تابلوهای برق صنعتی: استفاده در پنلهای توزیع برق و تابلوهای فرمان موتور بسیار رایج است.
- خطوط تولید و ماشینآلات: در نوارهای نقاله، پمپها، فنها و کمپرسورهای کوچک کاربرد دارد.
- کاربردهای HVAC: در سیستمهای تهویه مطبوع صنعتی و تجاری برای کنترل موتور فن و پمپ استفاده میشود.
ویژگیهای برجسته کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14
علاوه بر کاربردهای گفتهشده، کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14 دارای ویژگیهای فنی متمایزی است که آن را از سایر محصولات مشابه در بازار متمایز میکند.
نخست، نشانگر تریپ قابل مشاهده (Visible Trip Indication) این امکان را میدهد که وضعیت حفاظتی کلید بدون باز کردن تابلو بهسرعت بررسی شود. دوم، طراحی فشرده و ابعاد کوچک این محصول باعث صرفهجویی قابل توجه در فضای تابلو میشود؛ موضوعی که در طراحی پنلهای مدرن اهمیت زیادی دارد.
همچنین، قابلیت تنظیم جریان حرارتی در بازه ۶ تا ۱۰ آمپر به کاربر اجازه میدهد تا محافظت را دقیقاً متناسب با جریان نامی موتور خود تنظیم کند. این تنظیمپذیری، احتمال خطای اضافهبار کاذب یا عدم حفاظت کافی را به حداقل میرساند. در نهایت، ترمینالهای پیچی این محصول امکان اتصال کابلهای ۱ تا ۶ میلیمتر مربع را با گشتاور مشخص فراهم میکنند که نصب و سیمکشی را سادهتر میکند.
نصب و راهاندازی کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14
نصب صحیح این کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14 نقش مهمی در عملکرد پایدار و طول عمر آن دارد. این محصول قابلیت نصب بر روی ریل استاندارد DIN ۳۵ میلیمتری را دارد که فرآیند مونتاژ در تابلو را تسریع میکند. علاوه بر این، به دلیل قابلیت ایزولهسازی مطابق استاندارد IEC 60947-1، میتوان از آن بهعنوان کلید قطع اضطراری نیز بهره برد.
پیش از راهاندازی، توصیه میشود جریان نامی موتور بهدقت بررسی و سپس رنج حرارتی کلید بر همان اساس تنظیم شود. همچنین، بازرسی دورهای اتصالات پیچی و اطمینان از رعایت گشتاور تعیینشده، از سوختن ترمینالها و کاهش عمر مفید تجهیز جلوگیری میکند.
مزایای خرید کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14
در نهایت، انتخاب منبع تأمین معتبر برای خرید کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14 اهمیت زیادی دارد.
فروشگاه ایران اشنایدر با تخصص در عرضه محصولات اصل و اورجینال شرکت اشنایدر الکتریک، امکان تهیه این کلید و سایر تجهیزات سری TeSys را با تضمین اصالت کالا فراهم میکند.
علاوه بر این، تیم فنی ایران اشنایدر آماده است تا در انتخاب دقیق کد محصول متناسب با نیاز موتور شما، مشاوره تخصصی ارائه دهد. بنابراین، اگر بهدنبال تهیه کلید حرارتی مغناطیسی موتوری اشنایدر با کیفیت تضمینشده و قیمت رقابتی هستید، ایران اشنایدر گزینهای مطمئن برای شماست.
سوالات متداول کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14
۱. رنج جریان کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14 چقدر است؟
این محصول در بازه جریان حرارتی ۶ تا ۱۰ آمپر قابل تنظیم است و برای موتورهایی با این محدوده جریان نامی مناسب است.
۲. تفاوت GV2P14 با GV2ME14 چیست؟
مدل GV2P دارای دسته گردان بیرونی و نشانگر تریپ قابل مشاهده است، در حالی که GV2ME نسخه پایهای با کنترل دکمهای است.
۳. آیا کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14 قابل ترکیب با کنتاکتور است؟
بله، این کلید میتواند بههمراه کنتاکتورهای سری TeSys D برای تشکیل یک راهانداز ترکیبی موتور استفاده شود.
۴. حداکثر ولتاژ کاری این محصول چقدر است؟
ولتاژ عایقی نامی این کلید تا ۶۹۰ ولت AC است که آن را برای اکثر شبکههای صنعتی مناسب میکند.
۵. عمر مکانیکی و الکتریکی GV2P14 چقدر است؟
این محصول کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14 عمر مکانیکی حدود ۱۰۰۰۰۰ سیکل و عمر الکتریکی ۱۰۰۰۰۰ سیکل در شرایط AC-3 با ولتاژ ۴۴۰ ولت دارد.
۶. کليد حرارتی مغناطیسی موتوری اشنایدر 6 تا 10 آمپر GV2P14 را از کجا با اصالت کالا تهیه کنیم؟
برای اطمینان از اصالت و کیفیت محصول، خرید از فروشگاههای معتبر مانند ایران اشنایدر توصیه میشود.
محصولات مرتبط

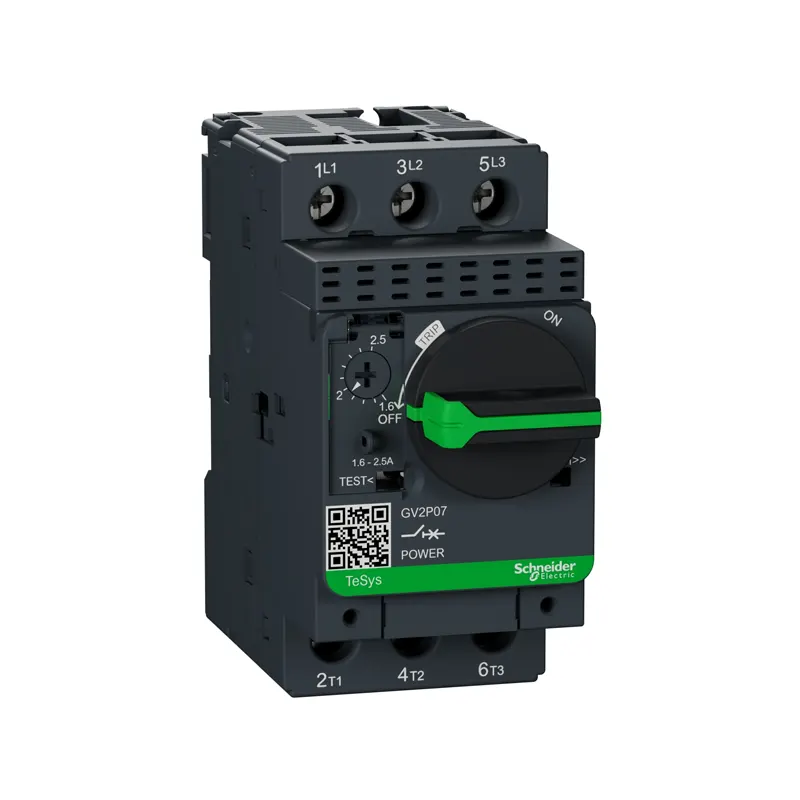

کليد حرارتی مغناطیسی موتوری اشنایدر الکتریک 1.6 تا 2.5 آمپر
کلید حرارتی مغناطیسی موتوری GV2ME07 اشنایدر الکتریک با رنج تنظیم ۱.۶ تا ۲.۵ آمپر، گزینهای مطمئن برای حفاظت موتورهای صنعتی در برابر اتصال کوتاه و اضافهبار است. این محصول با استاندارد IEC اروپا تولید شده و برای نصب در تابلوهای فرمان و اتوماسیون صنعتی مناسب است؛ همراه با گارانتی معتبر، اورجینال بودن تضمینی، ارسال سریع و مشاوره فنی رایگان از تیم ما بهرهمند

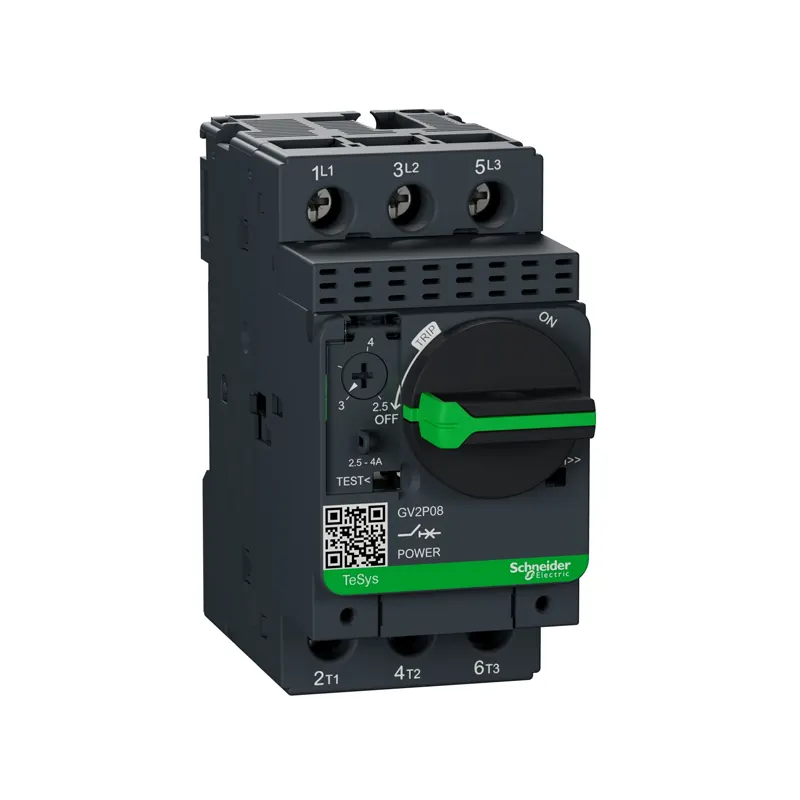

کليد حرارتی مغناطیسی موتوری اشنایدر الکتریک 2.5 تا 4 آمپر
