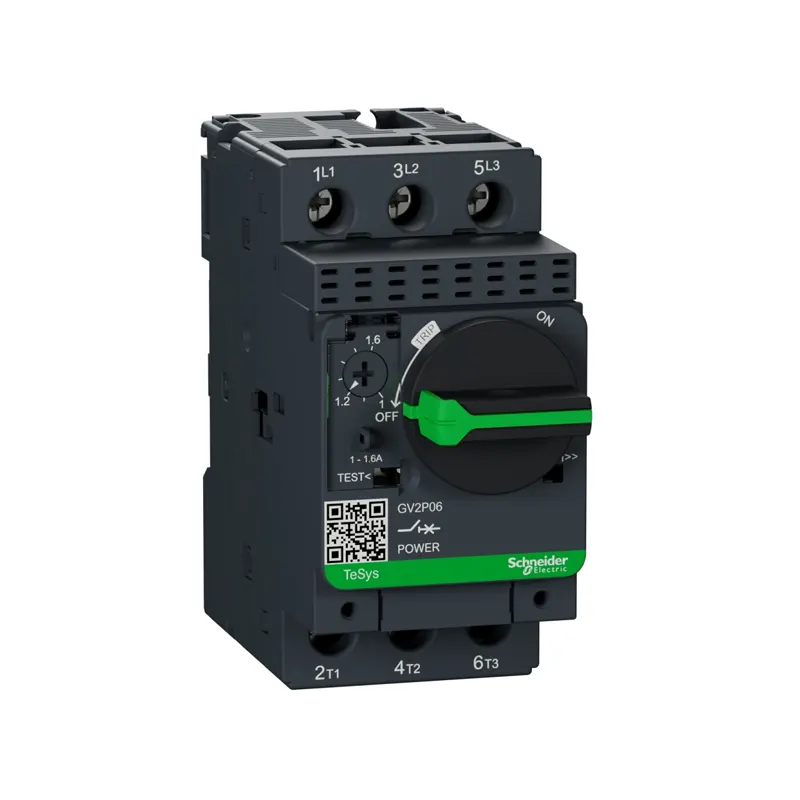

کليد حرارتی مغناطیسی موتوری اشنایدر الکتریک 1 تا 1.6 آمپر
کليد حرارتی مغناطیسی موتوری اشنایدر الکتریک 1 تا 1.6 آمپر، گزینهای مطمئن برای محافظت از موتورهای سهفاز در برابر اضافهبار، اتصالکوتاه و افت فاز در تابلوهای صنعتی و خطوط اتوماسیون است؛ محصولی اورجینال با گارانتی معتبر، مطابق استانداردهای IEC، ارسال سریع و مشاوره فنی رایگان.
| ابعاد: | 89mm x 45mm x 97mm |
|---|---|
| تکنولوژی تریپ: | TM-D |
| رنج جریان تریپ حرارتی: | 1.6-1 آمپر |
| جریان تریپ مغناطیسی: | 22.5 آمپر |
| تعداد پل : | 3P |
| نوع تغذیه: | AC |
| سری ساخت: | GV2P |
| کاربرد محصول : | حفاظت موتور |
ارسال سریع
ضمانت اصالت کالا
پشتیبانی آنلاین
گارانتی محصول
معرفی محصول
کلید حرارتی مغناطیسی موتوری اشنایدر الکتریک 1 تا 1.6 آمپر یکی از پرکاربردترین تجهیزات حفاظت موتور در صنعت برق و اتوماسیون است که برای محافظت از موتورهای الکتریکی کوچک در برابر اضافهبار و اتصال کوتاه طراحی شده است.
کليد حرارتی مغناطیسی موتوری اشنایدر الکتریک 1 تا 1.6 آمپر با کد فنی GV2P06 از سری معتبر TeSys شرکت اشنایدر الکتریک تولید میشود و در میان مهندسان برق و طراحان تابلوهای فرمان از محبوبیت بالایی برخوردار است. عملکرد دقیق، ابعاد کامپکت و قابلیت تنظیم جریان در بازه مشخص، این کلید را به گزینهای ایدهآل برای مدارهای فرمان موتوری تبدیل کرده است.
معرفی کلید حرارتی مغناطیسی موتوری اشنایدر الکتریک 1 تا 1.6 آمپر
کليد حرارتی مغناطیسی موتوری اشنایدر الکتریک 1 تا 1.6 آمپر در واقع یک کلید محافظ موتور سهفاز است که همزمان دو نوع حفاظت را در یک بدنه فشرده ارائه میدهد: حفاظت حرارتی در برابر اضافهبار طولانیمدت و حفاظت مغناطیسی در برابر جریانهای اتصال کوتاه ناگهانی.
بازه تنظیم جریان حرارتی آن بین ۱ تا ۱.۶ آمپر است و برای موتورهایی با توان تقریبی ۰.۳۷ تا ۰.۵۵ کیلووات در ولتاژ ۴۰۰ ولت مناسب میباشد. این کلید در سری TeSys Deca (GV2) طبقهبندی میشود و جایگزین مناسب و مقرونبهصرفهای برای ترکیب کنتاکتور و رله حرارتی جداگانه محسوب میشود.
ساختار سهقطبی این کلید به همراه دسته گردان (رتاری هندل) امکان قطع و وصل دستی مدار را با سهولت فراهم میکند و در عین حال از خرابی احتمالی موتور در اثر اضافهجریان جلوگیری میکند.
مشخصات فنی کلید حرارتی مغناطیسی موتوری اشنایدر الکتریک 1 تا 1.6 آمپر
جدول زیر مهمترین مشخصات فنی این محصول را بر اساس استانداردهای بینالمللی نشان میدهد:
| مشخصه | مقدار |
|---|---|
| کد محصول | GV2P06 |
| سری محصول | TeSys GV2 / TeSys Deca |
| تعداد قطب | ۳ قطب (3P) |
| بازه تنظیم جریان حرارتی | ۱ تا ۱.۶ آمپر |
| جریان مغناطیسی قطع | ۱۳ برابر جریان تنظیم (13×In) |
| ولتاژ عایقی نامی | ۶۹۰ ولت |
| توان موتور قابل حفاظت | ۰.۳۷ تا ۰.۵۵ کیلووات @ ۴۰۰ ولت |
| ظرفیت قطع اتصال کوتاه (Icu) | ۱۰۰ کیلوآمپر @ ۴۰۰ ولت |
| نوع ترمینال | پیچی (Screw Clamp) |
| نوع عملکرد | دسته گردان (Rotary Handle) |
| طول عمر مکانیکی/الکتریکی | ۱۰۰,۰۰۰ سیکل AC-3 |
| استانداردها | IEC 60947-4-1، IEC 60947-2، UL 508، CSA C22.2، EAC، ATEX |
| کلاس محصول | Green Premium (سازگار با RoHS/REACH) |
این مشخصات نشان میدهد که کلید حرارتی مغناطیسی موتوری اشنایدر الکتریک 1 تا 1.6 آمپر برای کاربردهای صنعتی سنگین با نیاز به قابلیت اطمینان بالا طراحی شده و از نظر ایمنی الکتریکی در بالاترین رده استانداردهای جهانی قرار دارد.
کاربردهای کلید حرارتی مغناطیسی موتوری اشنایدر الکتریک 1 تا 1.6 آمپر
این کلید محافظ موتور در طیف گستردهای از پروژههای صنعتی و ساختمانی مورد استفاده قرار میگیرد، از جمله:
- حفاظت موتورهای کوچک پمپهای آب و فاضلاب در تاسیسات صنعتی و ساختمانی
- تابلوهای فرمان و کنترل موتورهای فن و تهویه مطبوع
- خطوط تولید اتوماتیک و نوار نقالههای سبک
- ماشینآلات بستهبندی و صنایع غذایی
- سیستمهای آبیاری و پمپاژ کشاورزی
- تجهیزات جانبی ماشینهای صنعتی که به موتورهای کوچک با توان کمتر از یک کیلووات نیاز دارند
به دلیل قابلیت تنظیم دقیق جریان در بازه ۱ تا ۱.۶ آمپر، این محصول بهویژه برای موتورهایی با جریان نامی پایین که نیاز به حفاظت حساس دارند، انتخاب اول بسیاری از طراحان تابلو است.
ویژگیهای برجسته کلید حرارتی مغناطیسی موتوری اشنایدر الکتریک 1 تا 1.6 آمپر
- حفاظت دوگانه در یک دستگاه: ترکیب حفاظت حرارتی (اضافهبار) و مغناطیسی (اتصال کوتاه) در یک بدنه فشرده، بدون نیاز به کنتاکتور و رله جداگانه
- جبرانسازی دمای محیط: مکانیزم حرارتی کلاس ۱۰ با جبرانسازی دما، دقت عملکرد را در شرایط محیطی مختلف حفظ میکند
- ظرفیت قطع بالا: توانایی قطع جریان اتصال کوتاه تا ۱۰۰ کیلوآمپر که ایمنی بالایی برای تابلو و پرسنل فراهم میکند
- قابلیت نصب سریع: طراحی کامپکت و سازگار با ریل استاندارد DIN، امکان نصب سریع در تابلوهای فرمان را فراهم میکند
- دوام مکانیکی بالا: تحمل بیش از صدهزار سیکل کارکرد که طول عمر بالای تجهیز را تضمین میکند
- قابلیت ترکیب با لوازم جانبی: امکان اتصال به کنتاکتهای کمکی، شیپور اتصال روتاری و سایر متعلقات سری TeSys
راهنمای انتخاب و نصب کلید حرارتی مغناطیسی موتوری اشنایدر الکتریک 1 تا 1.6 آمپر
برای انتخاب صحیح این محصول، ابتدا باید جریان نامی موتور مورد نظر بررسی شود؛ اگر جریان کارکرد موتور در بازه ۱ تا ۱.۶ آمپر قرار داشته باشد، این مدل گزینه مناسبی خواهد بود.
پس از انتخاب، تنظیم دستگاه باید متناسب با جریان واقعی موتور و با استفاده از پیچ تنظیم روی بدنه کلید انجام شود. نصب این کلید بر روی ریل استاندارد ساده است و تنها با یک کلیک روی ریل جا میگیرد.
اتصال سیمها نیز از طریق ترمینالهای پیچی انجام میشود که اتصال محکم و پایداری را تضمین میکند. توصیه میشود پیش از بهرهبرداری، عملکرد دسته گردان و انطباق آن با پارامترهای مدار بررسی شود.
جمعبندی
در نهایت، کلید حرارتی مغناطیسی موتوری اشنایدر الکتریک 1 تا 1.6 آمپر با کد GV2P06 یکی از قابلاعتمادترین گزینهها برای حفاظت موتورهای کوچک صنعتی است که ترکیبی از کیفیت اروپایی، استانداردهای بینالمللی و کارایی بالا را ارائه میدهد.
فروشگاه ایران اشنایدر بهعنوان مرجع تخصصی تامین محصولات اصل شرکت اشنایدر الکتریک، این محصول و سایر تجهیزات سری TeSys را با ضمانت اصالت کالا و مشاوره فنی رایگان در اختیار مهندسان و پیمانکاران برق کشور قرار میدهد.
برای دریافت مشاوره خرید یا استعلام قیمت، میتوانید با کارشناسان فنی ایران اشنایدر در تماس باشید.
سوالات متداول
۱. کلید حرارتی مغناطیسی موتوری اشنایدر الکتریک 1 تا 1.6 آمپر برای چه موتورهایی مناسب است؟
این محصول برای حفاظت موتورهای سهفاز با توان تقریبی ۰.۳۷ تا ۰.۵۵ کیلووات و جریان نامی بین ۱ تا ۱.۶ آمپر طراحی شده است.
۲. تفاوت این کلید با کنتاکتور معمولی چیست؟
برخلاف کنتاکتور که تنها وظیفه قطع و وصل مدار را دارد، این کلید همزمان حفاظت حرارتی و مغناطیسی موتور را نیز فراهم میکند و نیاز به رله حرارتی جداگانه را از بین میبرد.
۳. آیا امکان تنظیم جریان روی این کلید وجود دارد؟
بله، جریان تنظیم حرارتی این کلید در بازه ۱ تا ۱.۶ آمپر با استفاده از پیچ تنظیم روی بدنه دستگاه قابل تغییر است.
۴. ظرفیت قطع اتصال کوتاه این محصول چقدر است؟
این کلید توانایی قطع جریان اتصال کوتاه تا ۱۰۰ کیلوآمپر در ولتاژ ۴۰۰ ولت را دارد که سطح بالایی از ایمنی را تضمین میکند.
۵. آیا این کلید با استانداردهای بینالمللی مطابقت دارد؟
بله، این محصول مطابق استانداردهای IEC 60947-4-1، UL 508، CSA C22.2 و همچنین گواهیهای EAC و ATEX تولید میشود.
۶. نحوه نصب این کلید روی تابلو چگونه است؟
این محصول بر روی ریل استاندارد DIN نصب میشود و اتصال سیمها از طریق ترمینالهای پیچی بهسادگی انجام میگیرد.
