محافظ جان ترکیبی 40 آمپر اشنایدر 30ma قدرت قطعA9D31640 6kA

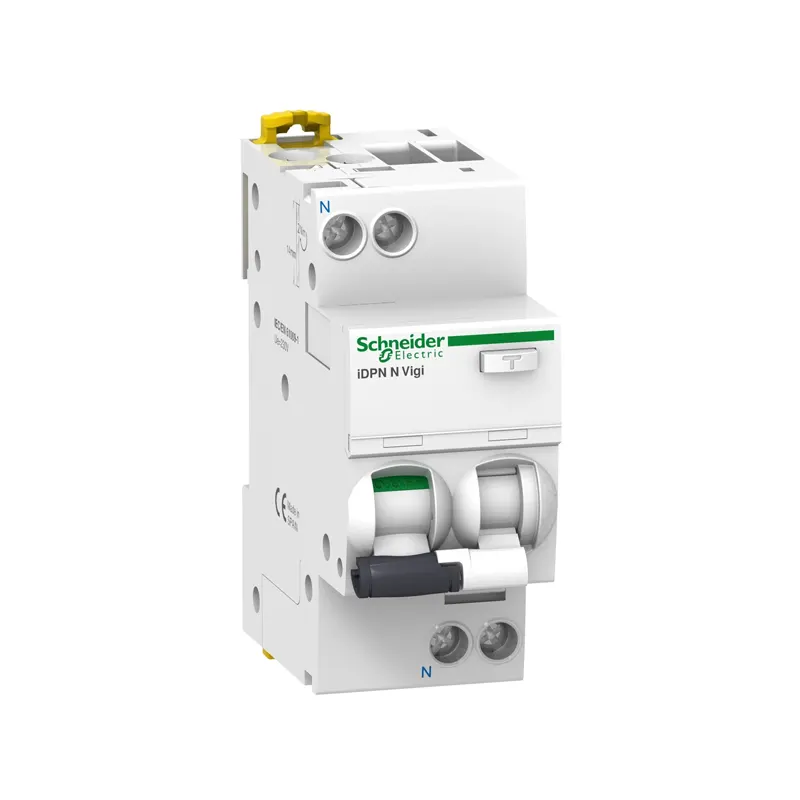

محافظ جان ترکیبی 40 آمپر اشنایدر 30ma قدرت قطعA9D31640 6kA یکی از تجهیزات حفاظتی دو‌کاره در خانواده Acti9 شرکت اشنایدر الکتریک است که هم‌زمان محافظت در برابر اتصال کوتاه، اضافه‌بار جریان و نشتی جریان به زمین را در یک بدنه فشرده و یکپارچه ارائه می‌دهد.

این کلید حفاظتی که با کد فنی A9D31640 در بازار شناخته می‌شود، عضوی از زیرمجموعه iDPN N Vigi است و برای استفاده در تابلوهای برق مسکونی، تجاری و صنعتی سبک طراحی شده است.

در این مقاله به‌طور کامل مشخصات فنی، کاربردها، ویژگی‌های کلیدی و نکات نصب این محصول اشنایدر بررسی می‌شود تا انتخاب و خرید آن برای برق‌کاران، تابلوسازان و مهندسان تأسیسات ساده‌تر شود. همچنین در انتهای متن به پرسش‌های پرتکرار کاربران درباره این محصول پاسخ داده خواهد شد تا تصویری کامل از عملکرد و کاربرد این کلید محافظ جان به دست آید.

معرفی محافظ جان ترکیبی 40 آمپر اشنایدر 30ma قدرت قطعA9D31640 6kA

محافظ جان ترکیبی یا RCBO (Residual Current Breaker with Overcurrent protection) دستگاهی است که وظیفه دو کلید جداگانه، یعنی کلید مینیاتوری (MCB) و کلید محافظ جان (RCD)، را در یک بدنه واحد انجام می‌دهد.

مدل A9D31640 اشنایدر دقیقاً چنین کارکردی دارد و از ترکیب حفاظت جریان اضافه‌بار با حساسیت به جریان نشتی بهره می‌برد. این محصول در رده Acti9 iDPN N Vigi قرار می‌گیرد که یکی از پرکاربردترین سری‌های اشنایدر برای تابلوهای توزیع برق فشرده به شمار می‌رود.

ساختار این کلید به‌صورت تک‌فاز به همراه نول (1P+N) طراحی شده و عرض آن معادل چهار پیچ استاندارد 9 میلی‌متری روی ریل دین است. همین طراحی فشرده باعث شده این محافظ جان ترکیبی گزینه‌ای مناسب برای تابلوهایی باشد که فضای محدودی برای نصب تجهیزات حفاظتی دارند. بدنه این محصول در کارخانه‌های اروپایی اشنایدر تولید می‌شود و از استانداردهای بین‌المللی IEC/EN 61009 پیروی می‌کند.

مشخصات فنی محافظ جان ترکیبی 40 آمپر اشنایدر 30ma قدرت قطعA9D31640 6kA

مشخصات فنی محافظ جان ترکیبی 40 آمپر اشنایدر 30ma قدرت قطعA9D31640 6kA بر اساس مستندات رسمی اشنایدر الکتریک به شرح زیر بازنویسی شده است:

• برند و سری: اشنایدر الکتریک، خانواده Acti9، زیرمجموعه iDPN N Vigi
• کد فنی محصول: A9D31640
• تعداد پل: 1P+N (تک‌فاز به همراه نول، یک پل حفاظت‌شده)
• جریان نامی (In): 40 آمپر
• منحنی قطع: نوع C، مناسب برای بارهای با جریان راه‌اندازی متوسط تا بالا
• حساسیت نشتی زمین: 30 میلی‌آمپر (30mA)، کلاس AC
• ظرفیت قطع اتصال کوتاه (Icn): 6000 آمپر معادل 6kA در ولتاژ 230 ولت AC و فرکانس 50 هرتز، مطابق استاندارد IEC/EN 61009-2-1
• تکنولوژی رله: حرارتی-مغناطیسی با محدوده قطع مغناطیسی 5 تا 10 برابر جریان نامی
• تأخیر عملکرد حفاظت دیفرانسیل: آنی و بدون تأخیر زمانی
• ولتاژ عایقی نامی (Ui): 400 ولت AC
• ولتاژ کاری نامی (Ue): 220 تا 240 ولت AC، فرکانس 50 هرتز
• عرض بدنه: چهار ماژول 9 میلی‌متری روی ریل استاندارد دین
• موقعیت نول: سمت چپ
• دمای نگهداری مجاز: از منفی 40 تا مثبت 85 درجه سانتی‌گراد
• قابلیت ایزولاسیون: مطابق با استاندارد IEC/EN 60947-2

نکته فنی مهم این است که عدد 6kA در این محصول بیانگر ظرفیت قطع نامی (Icn) در شرایط استاندارد آزمایشگاهی است و در عمل بسته به شرایط نصب، طول کابل و شبکه ورودی می‌تواند اندکی متفاوت باشد؛ بنابراین توصیه می‌شود انتخاب این محصول با محاسبه جریان اتصال کوتاه واقعی مدار انجام شود.

کاربردهای محافظ جان ترکیبی 40 آمپر اشنایدر 30ma قدرت قطعA9D31640 6kA

با توجه به جریان نامی 40 آمپر، این محافظ جان ترکیبی برای مدارهایی با بار نسبتاً بالا در ساختمان‌های مسکونی و تجاری کوچک مناسب است. برخی از رایج‌ترین کاربردهای آن عبارت‌اند از:

• حفاظت مدار کولر گازی، پکیج و آبگرمکن برقی که جریان مصرفی نسبتاً بالایی دارند
• تغذیه و حفاظت مدارهای روشنایی عمومی در ساختمان‌های تجاری و اداری
• حفاظت پریزهای صنعتی سبک و تابلوهای برق فرعی در کارگاه‌ها
• استفاده در تابلوهای توزیع مسکونی به‌عنوان جایگزین ترکیب جداگانه کلید مینیاتوری و کلید محافظ جان
• کاربرد در پروژه‌های بازسازی که فضای تابلو محدود است و باید تعداد کلیدها کاهش یابد

به دلیل داشتن منحنی C، این محصول به‌ویژه برای مدارهایی که جریان هجومی لحظه‌ای دارند، مانند موتورهای کوچک، ترانسفورماتورها یا برخی لوازم خانگی پرمصرف، انتخاب مناسب‌تری نسبت به منحنی B است.

ویژگی‌ها و مزایای محافظ جان ترکیبی 40 آمپر اشنایدر 30ma قدرت قطعA9D31640 6kA

یکی از مهم‌ترین دلایل محبوبیت محافظ جان ترکیبی 40 آمپر اشنایدر 30ma قدرت قطعA9D31640 6kA در میان برق‌کاران و تابلوسازان، ترکیب دو عملکرد حفاظتی در یک قطعه است. این ویژگی نه‌تنها فضای تابلو را کاهش می‌دهد بلکه هزینه سیم‌کشی و زمان نصب را نیز کم می‌کند. برخی از مزایای کلیدی محافظ جان ترکیبی A9D31640 عبارت‌اند از:

• صرفه‌جویی در فضای تابلو: با عرض تنها چهار ماژول، این محصول به مراتب فشرده‌تر از استفاده جداگانه از کلید مینیاتوری و کلید محافظ جان است.
• حفاظت دوگانه در یک دستگاه: هم‌زمان در برابر اضافه‌بار، اتصال کوتاه و جریان نشتی به زمین محافظت می‌کند.
• ظرفیت قطع مناسب 6kA: برای اغلب کاربردهای مسکونی و تجاری سبک کفایت می‌کند و مطابق استاندارد بین‌المللی IEC/EN 61009 تست شده است.
• منحنی C: تحمل جریان هجومی بالاتر نسبت به منحنی B را دارد و از قطع‌های ناخواسته جلوگیری می‌کند.
• کیفیت ساخت اروپایی اشنایدر: این محصول بر اساس استانداردهای تولید اشنایدر الکتریک ساخته شده و طول عمر عملیاتی بالایی دارد.
• قابلیت نصب روی ریل دین استاندارد: سازگار با اغلب تابلوهای برق موجود در بازار بدون نیاز به تجهیزات اضافی.

این مجموعه ویژگی‌ها باعث شده محافظ جان ترکیبی 40 آمپر اشنایدر 30ma قدرت قطعA9D31640 6kA به یکی از گزینه‌های پرتقاضا در پروژه‌های برق ساختمان تبدیل شود، به‌ویژه در مواردی که همزمان به حفاظت جانی و حفاظت اضافه‌بار در یک مدار نیاز است.

مقایسه محافظ جان ترکیبی با ترکیب جداگانه کلید مینیاتوری و کلید محافظ جان

در بسیاری از تابلوهای برق قدیمی، برای هر مدار از دو دستگاه جداگانه یعنی کلید مینیاتوری (MCB) و کلید محافظ جان (RCCB) استفاده می‌شود. این روش هرچند رایج است، اما فضای بیشتری از تابلو را اشغال می‌کند و هزینه سیم‌کشی و اتصالات را افزایش می‌دهد.

محافظ جان ترکیبی 40 آمپر اشنایدر 30ma قدرت قطعA9D31640 6kA با ادغام هر دو عملکرد در یک بدنه چهار‌ماژولی، این مشکل را حل می‌کند و علاوه بر کاهش فضای مصرفی، احتمال خطای اتصال بین دو دستگاه جداگانه را نیز از بین می‌برد.

از منظر اقتصادی نیز خرید یک محافظ جان ترکیبی در بسیاری موارد به‌صرفه‌تر از خرید جداگانه دو قطعه است، بدون آنکه سطح ایمنی مدار کاهش یابد. به همین دلیل، طراحان تابلو و پیمانکاران برق در پروژه‌های جدید ترجیح می‌دهند از مدل‌های ترکیبی خانواده Acti9 اشنایدر مانند A9D31640 استفاده کنند، به‌ویژه در مدارهایی که جریان نامی بالاتر مانند 40 آمپر نیاز است.

نکات نصب و نگهداری محافظ جان ترکیبی 40 آمپر اشنایدر 30ma قدرت قطعA9D31640 6kA

برای بهره‌برداری صحیح و طولانی‌مدت از این محصول، رعایت چند نکته نصب و نگهداری ضروری است:

نصب محافظ جان ترکیبی 40 آمپر اشنایدر 30ma قدرت قطعA9D31640 6kA باید توسط برق‌کار یا تکنسین متخصص و مطابق نقشه تابلو انجام شود. اتصال سیم‌ها باید با گشتاور مناسب پیچ‌ها (معمولاً حدود 2 نیوتن‌متر) و بدون شل بودن یا سفت‌شدن بیش از حد صورت گیرد تا از گرم‌شدن غیرعادی ترمینال‌ها جلوگیری شود.

پس از نصب، فشردن دکمه تست (T) روی بدنه محافظ جان به‌صورت ماهانه توصیه می‌شود. این کار عملکرد صحیح مدار حفاظت نشتی جریان را تأیید می‌کند و از سالم بودن مکانیزم قطع اطمینان می‌دهد. در صورت عدم قطع کلید هنگام فشردن دکمه تست، باید نسبت به تعویض یا بررسی فنی دستگاه اقدام شود.

همچنین توصیه می‌شود این محصول در محیطی با دمای بین منفی 40 تا 85 درجه سانتی‌گراد نگهداری و در دمای عملکرد استاندارد اتاق برق مورد استفاده قرار گیرد تا عملکرد رله حرارتی-مغناطیسی آن دقیق باقی بماند.

جمع‌بندی

محافظ جان ترکیبی 40 آمپر اشنایدر 30ma قدرت قطعA9D31640 6kA یک راهکار حفاظتی دوکاره، فشرده و قابل‌اعتماد برای تابلوهای برق مسکونی و تجاری سبک است. ترکیب حفاظت اضافه‌بار و نشتی جریان در یک بدنه، همراه با ظرفیت قطع 6kA و منحنی C، این محصول را برای طیف وسیعی از مدارهای پرمصرف مناسب می‌سازد.

برای خرید محافظ جان ترکیبی 40 آمپر اشنایدر 30ma قدرت قطعA9D31640 6kA اصل اشنایدر الکتریک با گارانتی و قیمت مناسب، می‌توانید به فروشگاه ایران اشنایدر مراجعه کنید و از مشاوره فنی تیم فروش برای انتخاب مدل متناسب با نیاز پروژه خود بهره‌مند شوید.

سوالات متداول درباره محافظ جان ترکیبی 40 آمپر اشنایدر 30ma قدرت قطعA9D31640 6kA

۱. محافظ جان ترکیبی 40 آمپر اشنایدر 30ma قدرت قطعA9D31640 6kA چه تفاوتی با کلید محافظ جان معمولی دارد؟

برخلاف کلید محافظ جان معمولی (RCCB) که فقط در برابر جریان نشتی محافظت می‌کند، این مدل به‌صورت ترکیبی هم اضافه‌بار و اتصال کوتاه را با کلید مینیاتوری داخلی و هم نشتی جریان به زمین را پوشش می‌دهد.

۲. ظرفیت قطع 6kA محافظ جان ترکیبی 40 آمپر اشنایدر 30ma قدرت قطعA9D31640 6kA برای چه نوع مصارفی کافی است؟

ظرفیت قطع 6kA برای اغلب مدارهای مسکونی، تجاری کوچک و صنعتی سبک با جریان اتصال کوتاه معمول کفایت می‌کند؛ برای پروژه‌های صنعتی سنگین باید جریان اتصال کوتاه واقعی محاسبه شود.

۳. آیا این محافظ جان با منحنی C برای همه بارها مناسب است؟

منحنی C برای بارهایی با جریان راه‌اندازی متوسط تا بالا مانند موتورهای کوچک و برخی لوازم برقی پرمصرف مناسب‌تر است و نسبت به منحنی B تحمل هجوم جریان بیشتری دارد.

۴. حساسیت 30 میلی‌آمپر این محصول برای چه کاربردی طراحی شده است؟

حساسیت 30mA استاندارد رایج برای حفاظت جانی در برابر برق‌گرفتگی مستقیم انسان است و در اغلب مقررات ایمنی ساختمان الزامی محسوب می‌شود.

۵. آیا محافظ جان ترکیبی 40 آمپر اشنایدر 30ma قدرت قطعA9D31640 6kA نیاز به تست دوره‌ای دارد؟

بله، فشردن دکمه تست به‌صورت ماهانه توصیه می‌شود تا از عملکرد صحیح مکانیزم حفاظت نشتی جریان اطمینان حاصل شود.

۶. محافظ جان ترکیبی 40 آمپر اشنایدر 30ma قدرت قطعA9D31640 6kA با چه عرضی روی ریل دین نصب می‌شود؟

این محافظ جان ترکیبی عرضی معادل چهار ماژول استاندارد 9 میلی‌متری دارد و به‌راحتی روی ریل دین معمول تابلوهای برق قابل نصب است.
