کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC

کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC یکی از کنتاکتورهای سری TeSys D شرکت اشنایدر الکتریک است که برای کنترل و قطع‌و‌وصل مدارهای الکتریکی در تابلوهای برق صنعتی و سیستم‌های اتوماسیون استفاده می‌شود. این مدل با جریان نامی ۹ آمپر در رده کاری AC-3 و بوبین ۲۴ ولت DC، برای مدارهایی مناسب است که فرمان قطع‌و‌وصل آن‌ها با ولتاژ مستقیم انجام می‌شود.

این کنتاکتور با سه پل قدرت و کنتاکت‌های کمکی، می‌تواند در مدارهای کنترل موتور و تجهیزات صنعتی متناسب با مشخصات فنی خود به کار گرفته شود. تفاوت اصلی آن با مدل‌های دارای بوبین AC، نوع تغذیه مدار فرمان است؛ بنابراین هنگام انتخاب محصول باید به نوع ولتاژ بوبین، جریان و توان بار و شرایط نصب توجه کرد.

در ادامه، مشخصات فنی، ویژگی‌ها، کاربردها، نکات نصب و راهنمای خرید کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC را بررسی می‌کنیم تا انتخاب این محصول برای پروژه‌های صنعتی آسان‌تر شود.

ویژگی‌های کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC

کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC برای کنترل بارهای الکتریکی و موتورهای متناسب با مشخصات نامی طراحی شده است. این محصول به دلیل برخورداری از بوبین ۲۴ ولت DC، برای مدارهای فرمانی که از ولتاژ مستقیم استفاده می‌کنند، گزینه‌ای مناسب به شمار می‌رود.

مهم‌ترین ویژگی‌های این کنتاکتور عبارت‌اند از:

• بوبین ۲۴ ولت DC برای مدار فرمان با تغذیه مستقیم

• سه پل قدرت با سه کنتاکت اصلی نرمال باز

• جریان نامی ۹ آمپر در رده کاری AC-3

• یک کنتاکت کمکی نرمال باز و یک کنتاکت کمکی نرمال بسته

• امکان استفاده در مدارهای کنترل موتور و بارهای مقاومتی متناسب

• طراحی مناسب برای نصب در تابلوهای برق صنعتی

• قابلیت استفاده در کنار تجهیزات حفاظتی و کنترلی سازگار

بر اساس مشخصات فنی سازنده، جریان کاری این مدل در رده AC-1 تا ۲۵ آمپر و در رده AC-3 برابر ۹ آمپر است. این دو مقدار برای شرایط کاری متفاوت تعریف شده‌اند و نباید به‌جای یکدیگر استفاده شوند.

کاربردهای کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC

کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC در سیستم‌هایی کاربرد دارد که کنترل تجهیزات قدرت از طریق مدار فرمان DC انجام می‌شود. این مدل می‌تواند در تابلوهای صنعتی، ماشین‌آلات و مدارهای کنترل موتور مورد استفاده قرار گیرد؛ البته انتخاب نهایی به مشخصات بار و شرایط کاری بستگی دارد.

کنترل موتورهای الکتریکی

یکی از کاربردهای اصلی این کنتاکتور، کنترل موتورهای الکتریکی در محدوده مجاز آن است. در رده AC-3، توان موتور اعلام‌شده برای این مدل در ولتاژ ۳۸۰ تا ۴۰۰ ولت AC برابر ۴ کیلووات است. این مقدار یک مشخصه مرجع است و برای انتخاب واقعی باید جریان پلاک موتور، ولتاژ شبکه و شرایط راه‌اندازی نیز بررسی شود.

کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC با دریافت فرمان از مدار کنترل DC، می‌تواند کنتاکت‌های قدرت را برای وصل یا قطع موتور تغییر وضعیت دهد. مدار قدرت و مدار فرمان باید مطابق نقشه طراحی‌شده سیم‌بندی شوند.

تابلوهای برق صنعتی

در تابلوهای برق، کنتاکتور برای کنترل بارها از طریق تجهیزات فرمان استفاده می‌شود. وجود بوبین ۲۴ ولت DC در کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC می‌تواند در سیستم‌هایی که مدار فرمان آن‌ها با منبع DC تغذیه می‌شود، مفید باشد.

این ویژگی به‌ویژه در طراحی مدارهای کنترلی اهمیت دارد؛ جایی که لازم است فرمان الکتریکی از یک کنترلر یا رله به مدار قدرت منتقل شود.

سیستم‌های اتوماسیون صنعتی

در برخی سیستم‌های اتوماسیون، خروجی کنترلر یا مدار واسط از طریق منبع ۲۴ ولت DC مدیریت می‌شود. در این شرایط، کنتاکتور دارای بوبین DC می‌تواند بخشی از مدار کنترل باشد. البته پیش از اتصال مستقیم خروجی کنترلر به بوبین، باید ظرفیت جریان خروجی بررسی شود و در صورت نیاز از رله واسط مناسب استفاده شود.

فن‌ها و پمپ‌های الکتریکی

این کنتاکتور ممکن است برای کنترل برخی فن‌ها و پمپ‌های کوچک مناسب باشد؛ اما انتخاب آن باید براساس جریان راه‌اندازی، جریان نامی و شرایط قطع‌و‌وصل انجام شود. صرفاً پایین بودن توان موتور برای تأیید سازگاری کافی نیست.

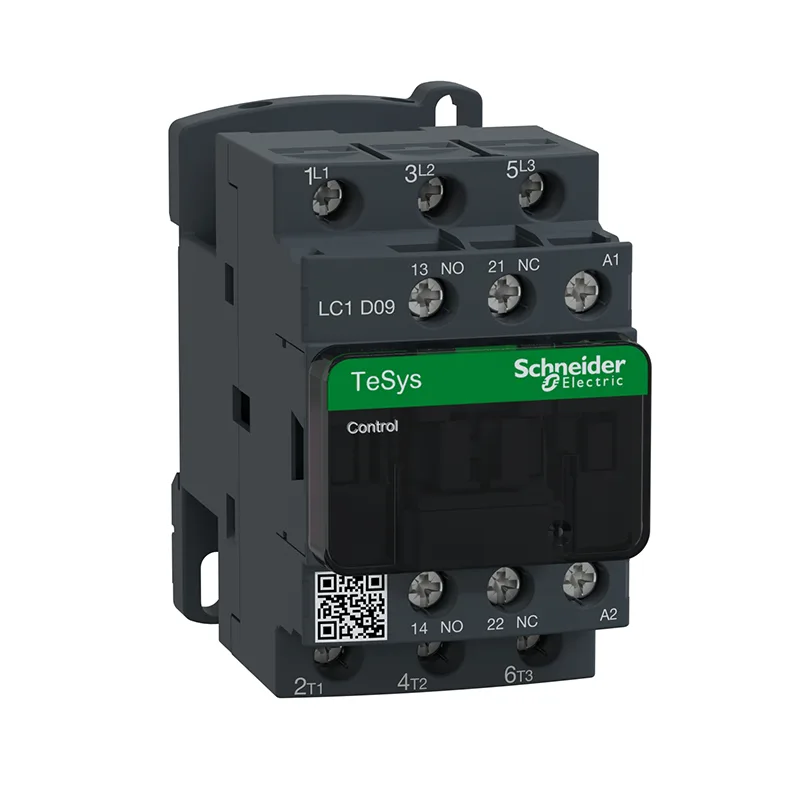

تفاوت کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC با مدل AC

تفاوت اصلی مدل LC1D09BD با مدل‌هایی مانند LC1D09B7 در نوع تغذیه بوبین است. مدل LC1D09BD از بوبین ۲۴ ولت DC استفاده می‌کند، درحالی‌که مدل LC1D09B7 دارای بوبین ۲۴ ولت AC است.

هنگام انتخاب کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC باید به نوع منبع تغذیه مدار فرمان توجه ویژه داشته باشید. ولتاژ ۲۴ ولت به‌تنهایی برای تشخیص سازگاری کافی نیست؛ نوع جریان، یعنی AC یا DC، نیز باید یکسان و مطابق مشخصات بوبین باشد.

بنابراین، اگر کنتاکتور قبلی دارای بوبین ۲۴ ولت AC است، نباید آن را بدون بررسی مدار با مدل DC جایگزین کنید. این موضوع درباره جایگزینی مدل DC با مدل AC نیز صدق می‌کند.

اهمیت کنتاکت‌های کمکی در کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC

کنتاکت‌های کمکی برای اجرای وظایف کنترلی استفاده می‌شوند و با کنتاکت‌های اصلی قدرت تفاوت دارند. مدل LC1D09BD دارای یک کنتاکت کمکی نرمال باز و یک کنتاکت کمکی نرمال بسته است.

کنتاکت کمکی نرمال باز می‌تواند در مدار خودنگهداری یا ارسال وضعیت وصل بودن کنتاکتور استفاده شود. کنتاکت کمکی نرمال بسته نیز در برخی مدارهای فرمان و منطق‌های کنترلی کاربرد دارد.

در کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC این کنتاکت‌ها می‌توانند امکان هماهنگی با تجهیزات کنترلی را فراهم کنند. با این حال، ظرفیت مجاز کنتاکت‌های کمکی باید رعایت شود و نباید آن‌ها را جایگزین کنتاکت‌های اصلی برای عبور جریان بار قدرت کرد.

نکات مهم نصب کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC

برای عملکرد صحیح کنتاکتور، نصب و سیم‌بندی باید مطابق دستورالعمل سازنده انجام شود. پیش از شروع کار، برق مدار قدرت و فرمان را قطع کنید و با ابزار مناسب از نبود ولتاژ اطمینان حاصل کنید.

نکات مهم در نصب عبارت‌اند از:

1. بررسی ولتاژ بوبین: مدار فرمان باید ۲۴ ولت DC متناسب با مشخصات محصول تأمین کند.

2. بررسی کد فنی: مطمئن شوید کد LC1D09BD با تجهیز موردنیاز مطابقت دارد.

3. انتخاب سیم مناسب: سطح مقطع سیم‌ها باید براساس جریان، طول مسیر و شرایط نصب تعیین شود.

4. رعایت اصول اتصال: ترمینال‌ها مطابق نقشه سازنده و گشتاور توصیه‌شده محکم شوند.

5. تهویه مناسب تابلو: فضای کافی برای دفع گرما و دسترسی به تجهیزات در نظر گرفته شود.

6. بررسی مدار فرمان: ظرفیت خروجی کنترلر یا رله واسط برای تحریک بوبین بررسی شود.

7. آزمایش پیش از بهره‌برداری: عملکرد کنتاکت‌های اصلی و کمکی و صحت سیم‌بندی کنترل شود.

رعایت این موارد به عملکرد مطمئن کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC کمک می‌کند و احتمال بروز خطاهای ناشی از نصب نادرست را کاهش می‌دهد.

تجهیزات حفاظتی مناسب برای کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC

کنتاکتور وظیفه قطع‌و‌وصل بار را بر عهده دارد و به‌تنهایی حفاظت کامل در برابر اضافه‌بار و اتصال کوتاه را تأمین نمی‌کند. در مدارهای موتور، استفاده از تجهیزات حفاظتی مناسب ضروری است.

برای حفاظت در برابر اتصال کوتاه می‌توان از فیوز یا کلید حفاظتی مناسب استفاده کرد. برای حفاظت موتور در برابر اضافه‌بار نیز معمولاً رله اضافه‌بار یا تجهیز حفاظتی سازگار با جریان نامی موتور در نظر گرفته می‌شود.

در طراحی مدار کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC، انتخاب تجهیزات حفاظتی باید براساس جریان پلاک موتور، شرایط راه‌اندازی و الزامات سازنده انجام شود. تنظیم رله اضافه‌بار صرفاً براساس جریان نامی کنتاکتور، روش درستی نیست؛ معیار اصلی باید مشخصات موتور و نیازهای حفاظتی آن باشد.

نگهداری کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC

بازدیدهای دوره‌ای می‌توانند به شناسایی مشکلات احتمالی پیش از ایجاد خرابی جدی کمک کنند. در زمان بررسی کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC باید وضعیت ترمینال‌ها، آثار گرمای غیرعادی، سلامت سیم‌کشی و عملکرد بوبین بررسی شود.

اگر کنتاکتور به‌درستی وصل نمی‌شود یا صدای غیرعادی دارد، باید علت مشکل توسط فرد متخصص بررسی شود. ولتاژ نامناسب بوبین، شل بودن اتصالات، آلودگی یا انتخاب نادرست تجهیز برای نوع بار می‌تواند در عملکرد آن تأثیر بگذارد.

برای افزایش عمر مفید کنتاکتور، باید از کارکرد خارج از محدوده نامی، قطع‌و‌وصل بیش از ظرفیت طراحی و نصب در محیط نامناسب خودداری شود. سرویس و بررسی داخلی نیز باید مطابق دستورالعمل سازنده و پس از قطع کامل برق انجام گیرد.

راهنمای خرید کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC

پیش از خرید، کد فنی محصول را بررسی کنید تا با تجهیز موردنیاز مطابقت داشته باشد. مدل‌های مشابه ممکن است از نظر ولتاژ بوبین یا آرایش کنتاکت‌ها متفاوت باشند.

برای خرید کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC این موارد را در نظر بگیرید:

• اطمینان از نیاز مدار فرمان به بوبین ۲۴ ولت DC

• بررسی جریان و توان بار

• تطبیق رده بهره‌برداری با نوع مصرف‌کننده

• بررسی تعداد پل‌های قدرت و کنتاکت‌های کمکی

• تطبیق ابعاد و روش نصب با تابلو

• بررسی اصالت کالا و مشخصات درج‌شده روی محصول

اگر قصد دارید این مدل را جایگزین کنتاکتور قبلی کنید، تنها مشابه بودن جریان نامی کافی نیست. ولتاژ بوبین، نوع جریان، تعداد کنتاکت‌ها و شرایط کاری باید با تجهیز قبلی و مدار موجود سازگار باشند.

جمع‌بندی کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC

کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC یکی از محصولات سری TeSys D اشنایدر الکتریک است که برای کنترل موتور و قطع‌و‌وصل بارهای الکتریکی متناسب با مشخصات فنی خود استفاده می‌شود. این مدل دارای سه پل قدرت، بوبین ۲۴ ولت DC و کنتاکت‌های کمکی ۱NO+۱NC است. جریان نامی آن در رده AC-3 برابر ۹ آمپر و توان موتور اعلام‌شده در ولتاژ ۳۸۰ تا ۴۰۰ ولت AC برابر ۴ کیلووات است.

برای انتخاب درست، باید ولتاژ بوبین، جریان و توان بار، رده بهره‌برداری و تجهیزات حفاظتی بررسی شوند. نصب اصولی و استفاده مطابق دستورالعمل سازنده نیز در افزایش عمر و عملکرد مطمئن محصول اهمیت دارد.

فروشگاه ایران اشنایدر با تمرکز بر تجهیزات برق صنعتی اشنایدر، می‌تواند مرجعی برای بررسی مشخصات فنی و انتخاب تجهیزات متناسب با نیاز پروژه باشد. هنگام خرید، تطبیق دقیق کد LC1D09BD و ولتاژ بوبین ۲۴ ولت DC را در اولویت قرار دهید.

سوالات متداول درباره کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC

۱. کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC چه کاربردی دارد؟

این کنتاکتور برای قطع‌و‌وصل مدارهای قدرت و کنترل بارهای الکتریکی، به‌ویژه موتورهای متناسب با رده AC-3، استفاده می‌شود.

۲. ولتاژ بوبین کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC چقدر است؟

ولتاژ بوبین این مدل ۲۴ ولت DC است؛ بنابراین منبع تغذیه مدار فرمان باید با این مشخصه سازگار باشد.

۳. کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC چند پل دارد؟

این مدل دارای سه پل قدرت با سه کنتاکت اصلی نرمال باز است و برای مدارهای متناسب سه‌فاز قابل استفاده است.

۴. تفاوت مدل LC1D09BD با LC1D09B7 چیست؟

تفاوت اصلی در نوع بوبین است. مدل LC1D09BD دارای بوبین ۲۴ ولت DC و مدل LC1D09B7 دارای بوبین ۲۴ ولت AC است. این دو مدل را نباید بدون بررسی مدار فرمان جایگزین یکدیگر کرد.

۵. آیا کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC به تجهیزات حفاظتی نیاز دارد؟

بله. در مدارهای موتور باید تجهیزات حفاظتی مناسب برای اضافه‌بار و اتصال کوتاه انتخاب شوند. کنتاکتور به‌تنهایی حفاظت کامل موتور را فراهم نمی‌کند.

۶. هنگام خرید کنتاکتور اشنایدر 9 آمپر 24 ولتLC1D09BD DC چه نکاتی مهم است؟

کد فنی، ولتاژ بوبین، جریان و توان بار، تعداد کنتاکت‌های کمکی، اصالت محصول و سازگاری آن با شرایط کاری پروژه را بررسی کنید.
