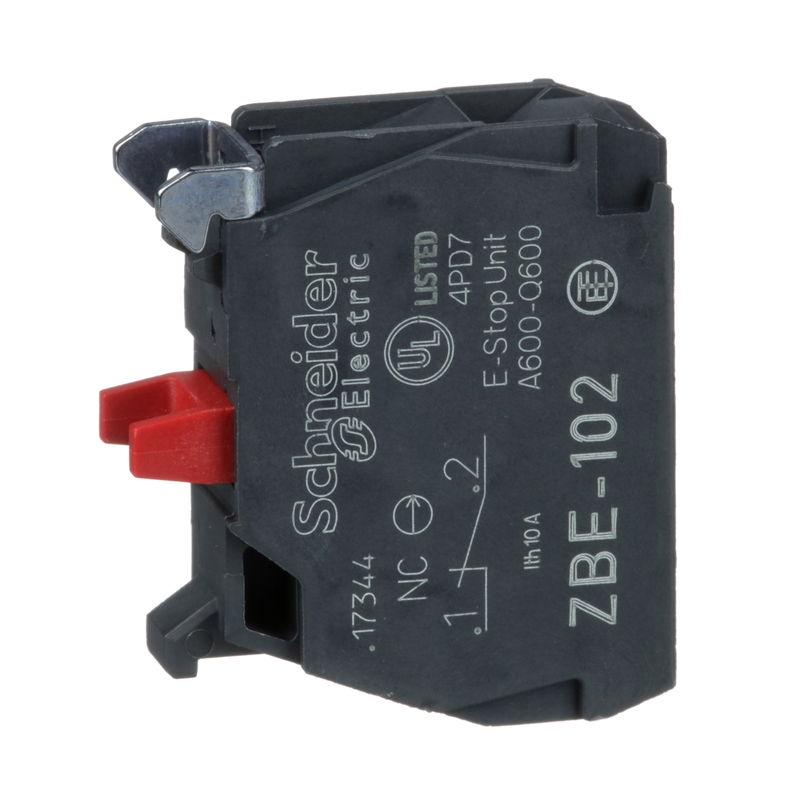

کنتاکت کمکی 1NC مخصوص XB5 و Harmony XB4 اشنایدر

کنتاکت کمکی 1NC مخصوص XB5 و Harmony XB4 اشنایدر یکی از پرکاربردترین قطعات جانبی در تابلوهای برق صنعتی است که برای تکمیل عملکرد شاسی‌های فشاری و کلیدهای گردان سری‌های XB4 و XB5 شرکت اشنایدر الکتریک به کار می‌رود. این کنتاکت کمکی با کد فنی ZBE102، ساختار ساده و نصب سریع دارد و امکان افزودن یک مدار فرمان مستقل با وضعیت نرمال بسته (Normally Closed) را به شاسی‌های موجود می‌دهد. طراحان تابلو و تعمیرکاران صنعتی از این قطعه برای مدارهای توقف اضطراری، اینترلاک‌های ایمنی و ورودی‌های PLC استفاده می‌کنند.

کاربرد کنتاکت کمکی 1NC مخصوص XB5 و Harmony XB4 اشنایدر در تابلوهای صنعتی

کنتاکت کمکی 1NC مخصوص XB5 و Harmony XB4 اشنایدر عمدتاً در مدارهایی به کار می‌رود که نیاز به قطع فرمان در لحظه فشرده‌شدن شاسی وجود دارد. به همین دلیل این کنتاکت انتخاب اول برای مدارهای توقف، حفاظت‌های ایمنی و زنجیره‌های اینترلاک محسوب می‌شود. در بسیاری از خطوط تولید، این کنتاکت به عنوان بخشی از سیستم توقف اضطراری یا فرمان بازگشت به وضعیت ایمن مورد استفاده قرار می‌گیرد، زیرا در صورت قطع اتصال یا آسیب سیم‌کشی، مدار به‌طور خودکار در وضعیت باز قرار می‌گیرد که از نظر ایمنی مطلوب‌تر است.

از دیگر کاربردهای رایج این قطعه می‌توان به ورودی‌های دیجیتال PLC، مدارهای فرمان موتور، تابلوهای کنترل خط تولید و پنل‌های فرمان دستگاه‌های صنعتی اشاره کرد. طراحان تابلو معمولاً این کنتاکت را به همراه یک کنتاکت 1NO روی یک شاسی نصب می‌کنند تا هم‌زمان دو منطق فرمان مستقل (باز و بسته) در اختیار داشته باشند.

ویژگی‌های فنی کنتاکت کمکی 1NC مخصوص XB5 و Harmony XB4 اشنایدر

این کنتاکت کمکی با کد سفارش ZBE102 در رده محصولات هارمونی اشنایدر قرار دارد و مشخصات فنی زیر را دارد:

• پیکربندی کنتاکت: یک عدد کنتاکت نرمال بسته (1NC)
• نوع بلوک: تک‌کنتاکته (Single) و از نوع افزودنی (Add-on) بدون طوق نصب مجزا
• جریان و ولتاژ نامی: بسته به استاندارد اعمالی معمولاً تا 10 آمپر در 600 ولت (بر اساس رده‌بندی UL) و در استاندارد IEC نیز دارای رده جریان کمتر برای کاربردهای فرمان
• نوع اتصال: ترمینال پیچی (Screw Clamp Terminal)، مناسب برای سیم‌های تا 5/1 میلی‌متر مربع با سرسیم
• ترکیب کنتاکت: نقره‌ای (Silver Alloy) با نوع عملکرد کند-قطع (Slow-Break)
• قطع اطمینان (Positive Opening): مطابق پیوست K استاندارد IEC 60947-5-1
• مسیر حرکت مکانیکی: 5/1 میلی‌متر برای تغییر وضعیت الکتریکی و 3/4 میلی‌متر مسیر کل حرکت
• درجه حفاظت: IP20 مطابق استاندارد IEC 60529
• وزن خالص: حدود 011/0 کیلوگرم
• سازگاری: مناسب برای شاسی‌های فلزی سری Harmony XB4 و همچنین شاسی‌های پلاستیکی سری Harmony XB5
• واحد فروش: به‌صورت بسته‌های غیرقابل تفکیک (معمولاً هر بسته شامل چند عدد)

طراحی این کنتاکت به گونه‌ای است که با یک سیستم قفل‌شونده ساده، بدون نیاز به ابزار خاص، روی پشت شاسی نصب یا از آن جدا می‌شود. این ویژگی باعث می‌شود تعمیر و نگهداری تابلو در کمترین زمان ممکن انجام شود.

نحوه نصب کنتاکت کمکی 1NC مخصوص XB5 و Harmony XB4 اشنایدر روی شاسی‌ها

نصب این کنتاکت کمکی نیازی به باز کردن کامل شاسی یا تغییر در سیم‌کشی اصلی ندارد. کافی است بلوک کنتاکت روی قسمت پشتی عملگر (Operator Head) شاسی فشاری یا کلید گردان جا زده شود تا به‌صورت مکانیکی قفل شود. از آنجا که این کنتاکت از نوع افزودنی است، معمولاً همراه با یک طوق نصب یا پایه سازگار (نظیر شاسی‌های سری XB4 و XB5) به کار می‌رود.

نکته مهم در نصب، توجه به محدودیت تعداد بلوک‌های قابل نصب روی یک پایه است. بسته به نوع پایه، ترکیبی از چند بلوک کنتاکت (شامل NO و NC) را می‌توان روی یک شاسی سوار کرد. همچنین باید دقت داشت که هرچند این کنتاکت با هر دو خانواده XB4 فلزی و XB5 پلاستیکی سازگار است، جزئیات نصب و آداپتور مورد نیاز بین این دو خانواده می‌تواند متفاوت باشد.

تفاوت کنتاکت کمکی 1NC مخصوص XB5 و Harmony XB4 اشنایدر با نمونه‌های مشابه NO

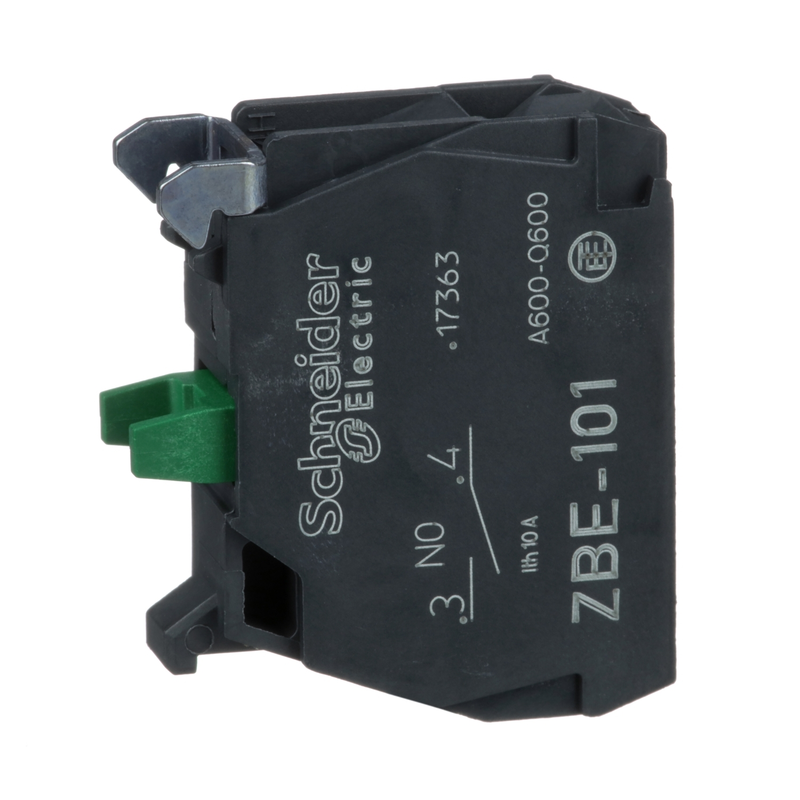

در خانواده محصولات هارمونی، کدهای مختلفی برای پیکربندی‌های متفاوت کنتاکت وجود دارد. نسخه با یک کنتاکت باز (1NO) برای مدارهایی استفاده می‌شود که باید فقط در لحظه فشردن شاسی فرمان بدهند، در حالی که نسخه 1NC دقیقاً عملکرد معکوس دارد و در حالت عادی مدار را بسته نگه می‌دارد و با فشردن شاسی مدار را قطع می‌کند. اشتباه در انتخاب بین این دو نوع، به‌ویژه در مدارهای ایمنی، می‌تواند منجر به منطق فرمان معکوس و خطرناک شود.

جمع‌بندی

کنتاکت کمکی 1NC مخصوص XB5 و Harmony XB4 اشنایدر با کد فنی ZBE102 یک قطعه ساده اما حیاتی برای تکمیل مدارهای فرمان و ایمنی در تابلوهای صنعتی است. ساختار مقاوم، نصب سریع و سازگاری آن با هر دو خانواده شاسی‌های فلزی XB4 و پلاستیکی XB5 آن را به گزینه‌ای مطمئن برای طراحان تابلو، تعمیرکاران و پیمانکاران صنعتی تبدیل کرده است. فروشگاه ایران اشنایدر به عنوان تأمین‌کننده تخصصی محصولات اصل اشنایدر الکتریک، این کنتاکت کمکی و سایر اجزای جانبی سری هارمونی را با ضمانت اصالت کالا و مشاوره فنی رایگان در اختیار مشتریان قرار می‌دهد.

سوالات متداول درباره کنتاکت کمکی 1NC مخصوص XB5 و Harmony XB4 اشنایدر

۱. کنتاکت کمکی 1NC مخصوص XB5 و Harmony XB4 اشنایدر دقیقاً چه عملکردی دارد؟ این کنتاکت در حالت عادی بسته است و با فشرده‌شدن شاسی یا چرخش کلید گردان، مدار متصل به آن قطع می‌شود؛ به همین دلیل برای مدارهای توقف و ایمنی مناسب است.

۲. آیا این کنتاکت روی شاسی‌های پلاستیکی XB5 هم قابل نصب است؟ بله، این کنتاکت هم با شاسی‌های فلزی XB4 و هم با شاسی‌های پلاستیکی XB5 سازگار است.

۳. کد فنی این کنتاکت کمکی چیست؟ کد فنی این محصول ZBE102 است که در دسته محصولات هارمونی اشنایدر الکتریک قرار می‌گیرد.

۴. تفاوت اصلی کنتاکت 1NC با نسخه 1NO در چیست؟ در حالت 1NO مدار در حالت عادی باز است و با فشردن شاسی بسته می‌شود، اما در حالت 1NC مدار در حالت عادی بسته است و با فشردن شاسی باز می‌شود.

۵. نوع اتصال سیم در این کنتاکت کمکی چگونه است؟ این محصول دارای ترمینال پیچی (Screw Clamp) است که برای اتصال سیم‌های استاندارد تابلویی مناسب می‌باشد.

۶. آیا کنتاکت کمکی 1NC مخصوص XB5 و Harmony XB4 اشنایدر برای مدارهای ایمنی مناسب است؟ بله، به دلیل دارا بودن ویژگی قطع اطمینان (Positive Opening) مطابق استاندارد IEC 60947-5-1، این کنتاکت به‌طور گسترده در مدارهای توقف اضطراری و اینترلاک‌های ایمنی صنعتی استفاده می‌شود.
