سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250

سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250 یکی از تجهیزات ایمنی کلیدی در خطوط تولید صنعتی است که برای توقف اضطراری ماشین‌آلات در طول مسیرهای طولانی طراحی شده است. این محصول با کد فنی XY2CE2A250 از سری XY2C شرکت تله مکانیک (زیرمجموعه اشنایدر الکتریک) عرضه می‌شود و امکان توقف سریع خط تولید را از هر نقطه‌ای در طول کابل کشیده‌شده فراهم می‌کند. این سوئیچ با بدنه فلزی مقاوم و طراحی مبتنی بر نقطه لنگر سمت چپ، در محیط‌های صنعتی سنگین مانند خطوط نوار نقاله، ماشین‌آلات نساجی و چاپ کاربرد فراوانی دارد. کیفیت ساخت بالا و انطباق با استانداردهای بین‌المللی ایمنی، این محصول را به گزینه‌ای مطمئن برای تجهیز خطوط تولید تبدیل کرده است.

معرفی سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250

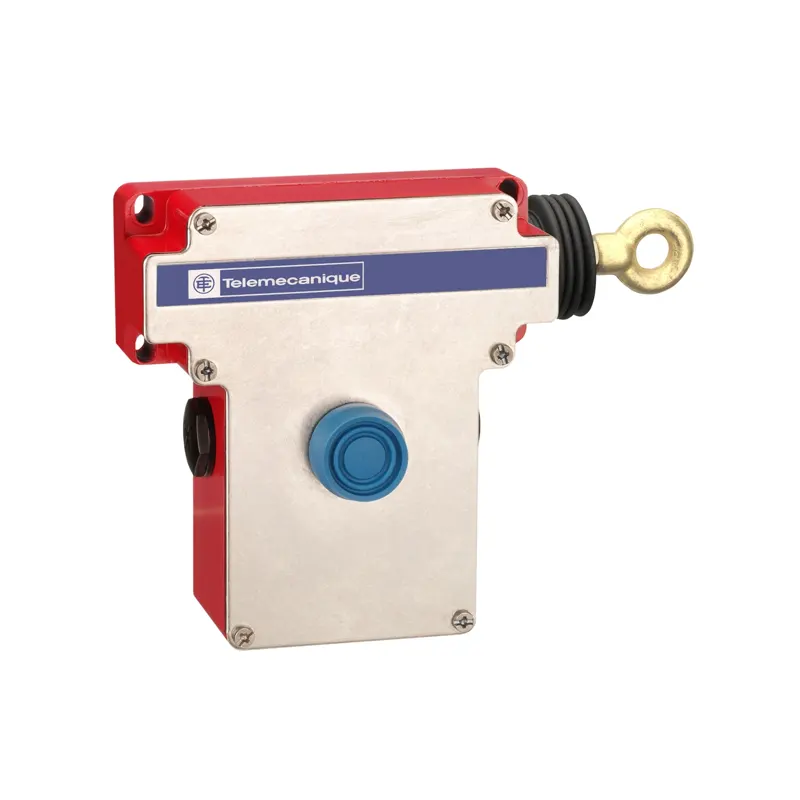

سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250 در واقع یک کلید توقف اضطراری قفل‌شونده (Latching Emergency Stop) است که با کشیدن طناب فلزی متصل به آن در هر نقطه از طول مسیر، مدار ایمنی ماشین را قطع کرده و حرکت خطرناک تجهیزات را متوقف می‌کند. نقطه اتصال طناب در این مدل در سمت چپ دستگاه قرار دارد و همین ویژگی، آن را از نمونه مشابه با نقطه اتصال راست (XY2CE1A250) متمایز می‌سازد. بازنشانی این سوئیچ از طریق دکمه فشاری بوت‌دار (Booted Pushbutton) صورت می‌گیرد که در برابر نفوذ گرد و غبار و رطوبت مقاوم است. بدنه دستگاه از جنس زاماک (Zamak) رنگ قرمز ساخته شده و روکش آن از استیل ضدزنگ است؛ این ترکیب باعث افزایش عمر مفید محصول در محیط‌های صنعتی خشن می‌شود.کوتاه کردن بوسیله هوش مصنوعی

مشخصات فنی سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250

از نظر فنی، سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250 دارای یک کنتاکت باز (NO) و یک کنتاکت بسته (NC) از نوع قطع کند (Slow Break) با عملکرد بازشوندگی مثبت (Positive Opening) است. این ویژگی تضمین می‌کند که در صورت بروز خطا نیز کنتاکت بسته به‌درستی باز شده و مدار ایمنی قطع می‌شود. حداکثر طول کابل قابل استفاده با این سوئیچ تا ۷۰ متر است که با استفاده از قرقره‌ها و نگه‌دارنده‌های مناسب قابل افزایش تا مسیرهای طولانی‌تر نیز هست. ولتاژ کاری مجاز این محصول ۲۵۰ ولت جریان مستقیم و ۲۴۰ ولت جریان متناوب با جریان نامی حدود ۳ آمپر است. درجه حفاظت بدنه IP65 بوده و دستگاه در محدوده دمایی منفی ۲۵ تا مثبت ۷۰ درجه سانتی‌گراد قابلیت کارکرد دارد. عمر مکانیکی این سوئیچ نیز بسیار بالا بوده و طبق داده‌های سازنده تا ۶۰۰۰۰ سیکل عملکرد و قابلیت اطمینان B10D معادل ۳۰۰۰۰۰ سیکل را پوشش می‌دهد. اتصال الکتریکی از طریق ترمینال‌های پیچی و سه ورودی کابل با استاندارد PG13.5 انجام می‌شود.کوتاه کردن بوسیله هوش مصنوعی

کاربردهای سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250

سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250 به‌طور گسترده در خطوطی به کار می‌رود که طول زیاد ماشین‌آلات، امکان نصب دکمه توقف اضطراری معمولی را در تمام نقاط دشوار می‌سازد. از جمله کاربردهای اصلی آن می‌توان به موارد زیر اشاره کرد:

• خطوط نوار نقاله و سیستم‌های حمل‌ونقل مواد در کارخانه‌ها
• ماشین‌آلات چوب‌بری و برش
• ماشین‌آلات نساجی و پارچه‌بافی
• دستگاه‌های چاپ صنعتی
• خطوط نورد و کارگاه‌های فلزکاری
• آزمایشگاه‌های تست تجهیزات
• کارگاه‌های رنگ‌آمیزی و پوشش‌دهی سطوح

در همه این کاربردها، نصب سوئیچ طنابی در امتداد خط تولید به اپراتورها این امکان را می‌دهد که در صورت مشاهده خطر، بدون نیاز به دویدن به سمت یک دکمه ثابت، تنها با کشیدن طناب در نزدیک‌ترین نقطه، ماشین را متوقف کنند.

ویژگی‌های سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250

از مهم‌ترین ویژگی‌های سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250 می‌توان به موارد زیر اشاره کرد:

• طراحی قفل‌شونده که پس از فعال‌سازی، تا بازنشانی دستی توسط اپراتور در وضعیت توقف باقی می‌ماند
• نقطه اتصال طناب در سمت چپ دستگاه، مناسب برای چیدمان خاص خطوط تولید
• بدنه زاماک با روکش استیل ضدزنگ، مقاوم در برابر خوردگی و ضربه
• دکمه بازنشانی بوت‌دار با کاسه لاستیکی نیتریل، مقاوم در برابر گرد و غبار و رطوبت
• انطباق با استانداردهای بین‌المللی EN/ISO 13850، EN/IEC 60947-5-5، EN/IEC 60947-5-1 و EN/IEC 60204-1
• قابلیت استفاده در سیستم‌های ایمنی با سطح عملکرد بالا؛ در صورت اتصال به واحد کنترل ایمنی مناسب، امکان دستیابی به رده ایمنی کتگوری ۴ و PL e وجود دارد
• گواهینامه‌های بین‌المللی از جمله CCC، CSA و UL که امکان استفاده در پروژه‌های صادراتی و استانداردهای جهانی را فراهم می‌کند

این مجموعه ویژگی‌ها باعث شده سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250 گزینه‌ای قابل اعتماد برای پروژه‌های ایمنی صنعتی با نیازهای فنی سخت‌گیرانه باشد.

نصب و راه‌اندازی سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250

نصب سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250 معمولاً در انتهای مسیری که قرار است تحت پوشش ایمنی قرار گیرد انجام می‌شود. طناب فلزی گالوانیزه با قطر استاندارد از طریق گیره‌های مخصوص (Cable Clamp) به بدنه دستگاه و در طول مسیر به تکیه‌گاه‌های میانی (Support) و قرقره‌ها (Pulley) متصل می‌شود. تنظیم کشش طناب باید به‌گونه‌ای انجام شود که کمترین نیروی کشش برای فعال‌سازی سوئیچ کافی باشد، بدون آنکه ارتعاشات معمول خط تولید باعث فعال‌سازی ناخواسته آن شود. پس از فعال‌سازی سوئیچ در اثر کشیدن طناب یا پارگی آن، سیستم در حالت قفل باقی می‌ماند و تنها با فشردن دکمه بازنشانی بوت‌دار روی بدنه دستگاه، پس از رفع خطر، امکان راه‌اندازی مجدد خط وجود دارد. این طراحی از راه‌اندازی خودکار و ناخواسته ماشین پس از توقف اضطراری جلوگیری می‌کند.کوتاه کردن بوسیله هوش مصنوعی

مقایسه سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250 با سایر مدل‌های سری XY2C

خانواده XY2C شامل چند زیرمجموعه است که هرکدام برای شرایط کاری متفاوتی طراحی شده‌اند. مدل XY2CJ و XY2CH برای کاربردهای سبک‌تر با طول کابل کوتاه‌تر (تا حدود ۳۰ متر) و عمر مکانیکی بسیار بالا (تا ۸۰۰ هزار سیکل) مناسب هستند، در حالی که سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250 متعلق به رده XY2CE بوده و برای مسیرهای طولانی‌تر تا ۷۰ متر طراحی شده است. این تفاوت باعث می‌شود انتخاب مدل مناسب، کاملاً به طول واقعی خط تولید و فاصله بین ایستگاه‌های کاری بستگی داشته باشد. از نظر تعداد کنتاکت نیز، این خانواده در پیکربندی‌های مختلف از جمله یک کنتاکت باز به همراه یک کنتاکت بسته (مانند مدل مورد بحث) تا دو کنتاکت باز و دو کنتاکت بسته عرضه می‌شود. انتخاب تعداد کنتاکت مناسب باید بر اساس طراحی مدار ایمنی و نیاز به ورودی‌های افزونه (Redundant) در سیستم کنترل ایمنی انجام شود. برخی مدل‌های این خانواده همچنین دارای چراغ سیگنال (Pilot Light) برای نمایش وضعیت سیستم هستند، در حالی که مدل XY2CE2A250 بدون چراغ سیگنال عرضه می‌شود و طراحی ساده‌تری دارد.کوتاه کردن بوسیله هوش مصنوعی

نکاتی برای انتخاب و خرید سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250

پیش از خرید سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250، توجه به چند نکته فنی می‌تواند از بروز مشکل در مرحله نصب یا بهره‌برداری جلوگیری کند. نخست، طول واقعی مسیر خط تولید باید اندازه‌گیری شود تا کابل و تعداد تکیه‌گاه‌های مورد نیاز به‌درستی محاسبه شود. دوم، جهت نقطه لنگر (چپ یا راست) باید متناسب با چیدمان تابلو برق و مسیر عبور کابل انتخاب شود تا نیاز به تغییرات اضافی در نصب از بین برود. همچنین لازم است سطح ایمنی مورد نیاز پروژه (مانند کتگوری ۲، ۳ یا ۴ طبق استاندارد EN ISO 13849-1) با واحد کنترل ایمنی متصل به این سوئیچ هم‌خوانی داشته باشد. در پروژه‌هایی که چند سوئیچ طنابی به‌صورت سری در طول یک خط نصب می‌شوند، استفاده از رله‌های ایمنی مناسب برای پایش وضعیت هر یک از سوئیچ‌ها توصیه می‌شود. در نهایت، بررسی شرایط محیطی نصب از نظر دما، رطوبت و وجود گرد و غبار یا مواد شیمیایی نیز در انتخاب نهایی مدل مؤثر است، هرچند درجه حفاظت IP65 این محصول برای اکثر محیط‌های صنعتی عمومی کفایت می‌کند.کوتاه کردن بوسیله هوش مصنوعی

سرویس و نگهداری سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250

برای اطمینان از عملکرد صحیح سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250 در بلندمدت، بازرسی دوره‌ای کشش طناب و سلامت اجزای مکانیکی آن ضروری است. با گذشت زمان و در اثر نوسانات دمایی، ممکن است طناب فلزی کمی شل شود که در این صورت باید با استفاده از تنظیم‌کننده کشش (Tensioner) میزان کشش به حالت استاندارد بازگردانده شود. بازرسی بصری کاسه لاستیکی دکمه بازنشانی نیز برای اطمینان از عدم نفوذ رطوبت یا گرد و غبار به داخل بدنه توصیه می‌شود. از آنجا که این سوئیچ در دسته تجهیزات ایمنی طبقه‌بندی می‌شود، آزمایش دوره‌ای عملکرد آن (تست کشیدن طناب و بررسی توقف واقعی ماشین) باید طبق برنامه نگهداری پیشگیرانه کارخانه و مطابق با دستورالعمل‌های ایمنی محل کار انجام شود. این بازرسی‌ها نه‌تنها عمر مفید دستگاه را افزایش می‌دهد، بلکه از بروز خطاهای پنهان در سیستم ایمنی خط تولید نیز جلوگیری می‌کند.کوتاه کردن بوسیله هوش مصنوعی

جمع‌بندی

سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250 با ترکیبی از بدنه مقاوم، طراحی قفل‌شونده، پوشش استاندارد IP65 و انطباق کامل با استانداردهای بین‌المللی ایمنی ماشین‌آلات، گزینه‌ای مطمئن برای تجهیز خطوط تولید طولانی و پرخطر است. فروشگاه ایران اشنایدر به‌عنوان مرجع تخصصی تأمین محصولات اشنایدر الکتریک و تله مکانیک، این سوئیچ اصل و باکیفیت را همراه با مشاوره فنی رایگان در اختیار مهندسان، تابلوسازان و خریداران صنعتی قرار می‌دهد. تیم فنی ایران اشنایدر آماده پاسخگویی به سوالات شما در خصوص انتخاب مدل مناسب، نحوه نصب و اتصال این سوئیچ به مدار ایمنی ماشین‌آلات است.

سوالات متداول

۱. کاربرد اصلی سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250 چیست؟ این سوئیچ برای توقف اضطراری ماشین‌آلات صنعتی در طول خطوط تولید طویل، مانند نوار نقاله‌ها و ماشین‌آلات نساجی، به کار می‌رود و امکان توقف سریع خط را از هر نقطه در طول کابل فراهم می‌کند.

۲. تفاوت این مدل با نمونه‌ای که نقطه اتصال آن سمت راست است چیست؟ تنها تفاوت اصلی، محل قرارگیری نقطه لنگر طناب است؛ در این مدل اتصال از سمت چپ دستگاه انجام می‌شود که برای چیدمان‌های خاص خط تولید مناسب‌تر است.

۳. حداکثر طول کابل قابل استفاده با این سوئیچ چقدر است؟ این سوئیچ با کابل‌هایی تا حداکثر طول ۷۰ متر سازگار است که با استفاده از تکیه‌گاه‌ها و قرقره‌های مناسب در طول مسیر نصب می‌شود.

۴. نحوه بازنشانی سوئیچ پس از فعال‌سازی چگونه است؟ پس از فعال‌سازی، سوئیچ در حالت قفل باقی می‌ماند و تنها با فشردن دکمه بازنشانی بوت‌دار روی بدنه دستگاه، پس از اطمینان از رفع خطر، امکان راه‌اندازی مجدد خط فراهم می‌شود.

۵. این محصول با چه استانداردهایی مطابقت دارد؟ سوئیچ طنابی تله مکانیک – عملکرد از چپ XY2CE2A250 با استانداردهای EN/ISO 13850، EN/IEC 60947-5-5، EN/IEC 60947-5-1 و EN/IEC 60204-1 مطابقت دارد و دارای گواهینامه‌های CCC، CSA و UL است.

۶. آیا این سوئیچ برای محیط‌های صنعتی سنگین مناسب است؟ بله، بدنه زاماک همراه با روکش استیل ضدزنگ و درجه حفاظت IP65 این محصول را برای کار در محیط‌های صنعتی سخت مانند خطوط چوب‌بری، رنگ‌آمیزی و فلزکاری مناسب کرده است.
