سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12

سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12 یکی از محصولات سری XX برای اندازه‌گیری فاصله و تشخیص بدون تماس اجسام است. بدنه رزوه‌دار M30 و برد تشخیص تا ۸ متر دارد.

این سنسور برای خطوط تولید، مخازن، انبارها و ماشین‌آلات صنعتی طراحی شده و با اجسام رنگی، شفاف یا براق هم کار می‌کند.

اگر دنبال سنسوری مطمئن با نصب آسان و کانکتور استاندارد هستید، در ادامه همه چیز را درباره این مدل می‌خوانید.

معرفی کامل سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12

برند تله مکانیک (Telemecanique Sensors) از قدیمی‌ترین نام‌های دنیای حسگرهای صنعتی است و به خانواده اشنایدر الکتریک تعلق دارد. سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12 زیرمجموعه سری XX این برند است. این سری مخصوص سنجش فاصله و تشخیص حضور اجسام با امواج فراصوت ساخته شده است.

این مدل در شکل استوانه‌ای رزوه‌دار با قطر M30 عرضه می‌شود و برای اتصال، کانکتور M12 دارد. طبق اطلاعات فروشندگان معتبر، حداکثر برد تشخیص آن ۸ متر (۸۰۰۰ میلی‌متر) و درجه حفاظتش IP65 است. این مدل هم‌اکنون در فهرست محصولات فعال سازنده قرار دارد.

نکات کلیدی این محصول:

• مناسب نصب ثابت روی براکت و ماشین‌آلات
• برد تشخیص بلند برای کاربردهای سطح و فاصله
• کانکتور M12 برای سیم‌کشی تمیز و تعویض سریع
• ساخته‌شده برای محیط‌های صنعتی

اصول کار سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12

سنسورهای آلتراسونیک با ارسال پالس‌های صوتی با فرکانس بالاتر از شنوایی انسان کار می‌کنند. سنسور پالس را می‌فرستد و منتظر برگشت پژواک از سطح جسم می‌ماند. فاصله از روی زمان رفت و برگشت موج محاسبه می‌شود.

سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12 این اندازه‌گیری را بدون تماس فیزیکی انجام می‌دهد. بنابراین هیچ ساییدگی مکانیکی وجود ندارد و عمر مفید سنسور بالا می‌ماند.

اهمیت این روش در این است که نتیجه به رنگ، شفافیت یا براقی سطح وابسته نیست. سنسورهای نوری ممکن است جسم شیشه‌ای، پلاستیک شفاف یا سطح آینه‌ای را درست تشخیص ندهند، اما موج صوتی از این سطوح برمی‌گردد.

ویژگی‌های فنی و ظاهری سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12

ویژگی‌های فنی

• برند و سری: Telemecanique Sensors، سری XX
• نوع سنسور: آلتراسونیک (فراصوت)
• برد تشخیص: تا ۸ متر
• درجه حفاظت: IP65 (مقاوم در برابر گرد و غبار و پاشش آب)
• نوع اتصال: کانکتور M12
• خروجی: آنالوگ متناسب با فاصله؛ طبق کدگذاری این سری، خروجی ولتاژی ۰ تا ۱۰ ولت
• تغذیه: ولتاژ DC (بازه دقیق را از دیتاشیت بررسی کنید)

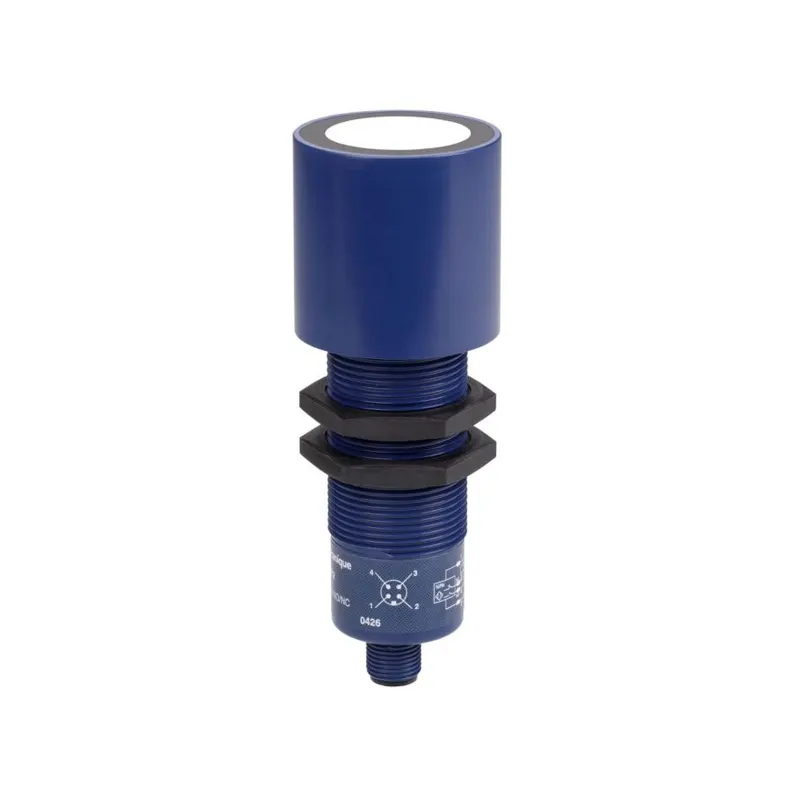

ویژگی‌های ظاهری

• بدنه استوانه‌ای رزوه‌دار با قطر M30 (۳۰ میلی‌متر)
• صفحه حس‌کننده در جلوی سنسور برای ارسال و دریافت امواج
• کانکتور M12 برای اتصال کابل
• ابعاد استاندارد که نصب با مهره و براکت رایج را ممکن می‌کند

بدنه رزوه‌دار M30 باعث می‌شود سنسور را بتوان در فاصله دلخواه تنظیم و با دو مهره محکم کرد. این کار تعویض یا جابه‌جایی سنسور را ساده می‌کند.

کاربردهای سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12

برد ۸ متری و استقلال از رنگ و جنس سطح، این سنسور را برای صنایع مختلف مناسب می‌کند:

• اندازه‌گیری سطح مخازن و سیلوها: پایش ارتفاع مایع یا مواد جامد دانه‌ای بدون تماس با ماده
• کنترل قطر رول: اندازه‌گیری قطر رول کاغذ، پارچه، فیلم و ورق در صنایع چاپ، بسته‌بندی و نساجی
• تشخیص حضور و موقعیت: شناسایی پالت، جعبه، بطری و قطعات روی نوار نقاله
• کنترل کشش و حلقه (Loop): تنظیم میزان آویختگی ورق یا کابل در خطوط تولید
• اندازه‌گیری ارتفاع و فاصله: تعیین ارتفاع بار، موقعیت جرثقیل یا فاصله ماشین‌آلات
• صنایع غذایی و بسته‌بندی: شمارش و تشخیص محصول شفاف یا براق که سنسور نوری در آن‌ها دچار خطا می‌شود
• انبارداری و لجستیک: کنترل ارتفاع انباشت کالا و تشخیص حضور وسیله نقلیه

مزایای سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12 نسبت به سایر سنسورها

چرا آلتراسونیک را به بقیه روش‌ها ترجیح بدهیم؟ مزیت‌های اصلی:

• اندازه‌گیری بدون تماس: بدون سایش و بدون آسیب به جسم هدف
• مستقل از رنگ و شفافیت: تشخیص شیشه، پلاستیک شفاف و سطوح براق
• برد بلند: پوشش تا ۸ متر با یک سنسور
• خروجی پیوسته: تبدیل فاصله به سیگنال آنالوگ برای اتصال مستقیم به PLC
• حفاظت IP65: مناسب فضاهای صنعتی دارای گرد و غبار و پاشش آب
• نصب ساده: بدنه M30 و کانکتور M12 زمان نصب و تعمیر را کم می‌کند

در مقابل سنسورهای القایی که فقط فلز را تشخیص می‌دهند و برد کوتاهی دارند، سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12 با هر جنس سطحی کار می‌کند و برد بسیار بیشتری ارائه می‌دهد.

راهنمای نصب و راه‌اندازی سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12

برای عملکرد دقیق این سنسور به نکات زیر توجه کنید:

1. محل نصب را درست انتخاب کنید: صفحه حس‌کننده باید رو به سطح هدف باشد و مانعی در مسیر موج نباشد.
2. زاویه را رعایت کنید: محور سنسور تا حد ممکن بر سطح هدف عمود باشد، چون سطح کج پژواک را منحرف می‌کند.
3. ناحیه کور را در نظر بگیرید: سنسورهای آلتراسونیک نزدیک به صفحه خود محدوده‌ای دارند که جسم در آن تشخیص داده نمی‌شود. مقدار دقیق را در دیتاشیت ببینید.
4. از نصب نزدیک به هم بپرهیزید: اگر چند سنسور کنار هم نصب می‌شوند، فاصله کافی بگذارید تا تداخل ایجاد نشود.
5. کابل مناسب بگیرید: برای کانکتور M12 باید کابل M12 با تعداد پین متناسب تهیه کنید. پایه‌ها را مطابق دیتاشیت وصل کنید.
6. محیط را بررسی کنید: باد شدید، بخار غلیظ و تغییرات شدید دما می‌تواند روی دقت اندازه‌گیری اثر بگذارد.

نکات خرید سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12

برای خرید مطمئن این محصول:

• اصالت کالا را بررسی کنید: کد دقیق XX930A3A1M12 را روی بسته و بدنه تطبیق دهید.
• مدل‌های مشابه را اشتباه نگیرید: در این سری، تفاوت در کد مدل به معنی تفاوت در برد یا نوع خروجی است. برای نمونه، مدل XX930A3A2M12 خروجی ۴ تا ۲۰ میلی‌آمپر دارد.
• تامین‌کننده معتبر انتخاب کنید: گارانتی و پشتیبانی فنی برای قطعات صنعتی اهمیت زیادی دارد.
• کابل و براکت را همزمان بخرید: کابل M12 و بست نصب را همراه سنسور سفارش دهید تا راه‌اندازی به تاخیر نیفتد.

جمع‌بندی درباره سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12

سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12 ترکیبی از برد بلند ۸ متری، بدنه M30، حفاظت IP65 و کانکتور M12 است. اگر به دنبال راه‌حلی برای اندازه‌گیری سطح، کنترل قطر رول یا تشخیص اجسام شفاف و براق هستید، انتخاب مطمئنی است.

برای خرید این سنسور اصل، با مشاوره فنی و گارانتی معتبر، ایران اشنایدر را انتخاب کنید. تیم ما در انتخاب مدل مناسب، تهیه کابل و راهنمایی نصب کنار شماست. همین امروز سفارش خود را ثبت کنید.

سوالات متداول درباره سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12

۱. سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12 چه بردی دارد؟

حداکثر برد تشخیص این سنسور ۸ متر (۸۰۰۰ میلی‌متر) است. این برد آن را برای اندازه‌گیری سطح مخازن بزرگ، کنترل ارتفاع و تشخیص اجسام در فاصله دور مناسب می‌کند.

۲. درجه حفاظت سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12 چقدر است؟

درجه حفاظت این مدل IP65 است. یعنی در برابر نفوذ گرد و غبار کاملاً محافظت شده و پاشش آب را تحمل می‌کند. برای غوطه‌وری کامل در آب مناسب نیست.

۳. کانکتور M12 در سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12 چه مزیتی دارد؟

کانکتور M12 استاندارد صنعتی است و اتصال و جداسازی سنسور را بدون سیم‌کشی مجدد ممکن می‌کند. با این کانکتور تعویض سنسور سریع‌تر انجام می‌شود و خطای سیم‌بندی کمتر می‌شود. برای اتصال به کابل M12 جداگانه نیاز دارید.

۴. سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12 اجسام شفاف را تشخیص می‌دهد؟

بله. چون این سنسور با پژواک امواج صوتی کار می‌کند، به رنگ و شفافیت جسم وابسته نیست. شیشه، پلاستیک شفاف و سطوح براق را معمولاً بهتر از سنسورهای نوری تشخیص می‌دهد.

۵. خروجی سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12 چگونه است؟

این مدل خروجی آنالوگ متناسب با فاصله دارد. طبق کدگذاری این سری، خروجی ولتاژی ۰ تا ۱۰ ولت است و مدل XX930A3A2M12 خروجی ۴ تا ۲۰ میلی‌آمپر دارد. پیش از خرید، خروجی را با دیتاشیت تطبیق دهید.

۶. سنسور آلتراسونیک تله مکانیک با اتصال XX930A3A1M12 M12 را از کجا بخریم؟

برای خرید اصل و با گارانتی، می‌توانید از فروشگاه ایران اشنایدر سفارش دهید. کارشناسان ما در انتخاب مدل، تهیه کابل M12 و راهنمایی نصب به شما کمک می‌کنند.
