جوی استیک اشنایدر چهار جهته پله ای

جوی استیک اشنایدر چهار جهته پله ای یکی از پرکاربردترین تجهیزات کنترلی در صنعت است که برای هدایت دقیق تجهیزات صنعتی، جرثقیل‌ها و ماشین‌آلات سنگین استفاده می‌شود. این محصول با مکانیزم پله‌ای یا ماندگار طراحی شده و اپراتور می‌تواند اهرم را در جهت دلخواه ثابت نگه دارد. در ادامه این مقاله به بررسی کامل مشخصات فنی، کاربردها و ویژگی‌های این تجهیز می‌پردازیم.

معرفی جوی استیک اشنایدر چهار جهته پله ای

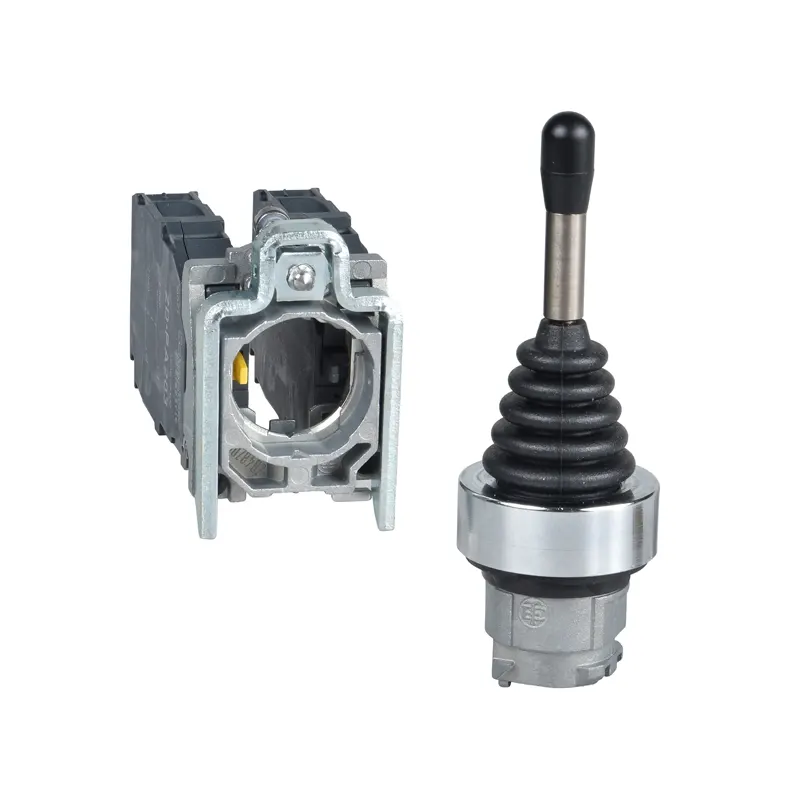

جوی استیک اشنایدر چهار جهته پله ای با کد فنی XD4PA14 توسط شرکت اشنایدر الکتریک فرانسه تولید و روانه بازار می‌شود. این محصول مجهز به چهار کنتاکت نرمال باز (1NO) است که در هر جهت حرکتی یک کنتاکت مجزا فعال می‌شود. به بیان دیگر، اهرم این جوی استیک مجموعاً در پنج موقعیت شامل مرکز، چپ، راست، بالا و پایین قابل تنظیم است.

بدنه این محصول از جنس فلز با روکش کروم ساخته شده و مقاومت بالایی در برابر ضربه، رطوبت و گرد و غبار دارد. درجه حفاظت آن IP66 است که استفاده از این تجهیز را در محیط‌های سخت صنعتی و حتی فضای باز امکان‌پذیر می‌سازد.

تفاوت جوی استیک اشنایدر چهار جهته پله ای با نوع بازگشت فنری

جوی استیک‌های صنعتی اشنایدر از نظر مکانیزم بازگشت به دو دسته پله‌ای (ماندگار) و بازگشت فنری تقسیم می‌شوند. در جوی استیک اشنایدر چهار جهته پله ای، وقتی اپراتور اهرم را در یک جهت قرار می‌دهد، آن اهرم در همان وضعیت باقی می‌ماند و تا زمانی که کاربر آن را تغییر ندهد، به مرکز بازنمی‌گردد. این ویژگی برای کاربردهایی که نیاز به حرکت پیوسته و بدون فشار مداوم روی اهرم دارند، بسیار مناسب است.

در مقابل، در نوع بازگشت فنری، اهرم پس از رها شدن توسط اپراتور به‌صورت خودکار به وضعیت مرکزی یا صفر بازمی‌گردد. انتخاب بین این دو نوع بستگی به نوع کاربرد و سطح ایمنی مورد نیاز پروژه دارد.

مشخصات فنی جوی استیک اشنایدر چهار جهته پله ای

مشخصات اصلی این محصول که در بررسی جوی استیک اشنایدر چهار جهته پله ای اهمیت زیادی دارند به شرح زیر است:

• کد فنی: XD4PA14
• سری محصول: Harmony XD4 / XB4
• تعداد جهت‌ها: چهار جهت (بالا، پایین، چپ، راست)
• تعداد موقعیت‌ها: پنج موقعیت (شامل حالت مرکزی)
• نوع کنتاکت: چهار عدد کنتاکت نرمال باز 1NO
• مکانیزم عملکرد: پله‌ای (ماندگار)
• جنس بدنه: فلز با روکش کروم براق
• قطر نصب: ۲۲ میلی‌متر
• درجه حفاظت: IP66 و IK03
• ولتاژ کاری: تا ۶۰۰ ولت
• طول شفت عملکرد: حدود ۵۴ میلی‌متر
• عمر مکانیکی: حدود یک میلیون سیکل کارکرد
• دمای کارکرد مجاز: تقریباً از ۲۵- تا ۷۰ درجه سانتی‌گراد
• نوع ترمینال: پیچی (Screw Clamp)
• استانداردها: مطابق با IEC/EN 60947-1، IEC/EN 60947-5-1 و UL 508

کاربردهای جوی استیک اشنایدر چهار جهته پله ای

این محصول در صنایع مختلف کاربرد گسترده‌ای دارد. مهم‌ترین کاربردهای جوی استیک اشنایدر چهار جهته پله ای عبارت‌اند از:

• کنترل جرثقیل‌های سقفی و پل‌های متحرک در کارخانجات
• هدایت تجهیزات بالابر و هویست‌های صنعتی
• کنترل ماشین‌آلات ساختمانی و راه‌سازی
• تجهیزات جابجایی بار در انبارها و خطوط تولید
• سیستم‌های اتوماسیون صنعتی که نیاز به کنترل چهار جهته دارند
• تابلوهای فرمان دستی ماشین‌آلات سنگین

ویژگی‌های کلیدی جوی استیک اشنایدر چهار جهته پله ای

طراحی این محصول با تمرکز بر دوام، ایمنی و راحتی اپراتور صورت گرفته است. برخی از مهم‌ترین ویژگی‌های آن شامل موارد زیر می‌شود:

بدنه فلزی مقاوم: بدنه از جنس زاماک با روکش کروم ساخته شده که در برابر ضربه و سایش مقاومت بالایی دارد.

قابلیت نصب آسان: این محصول برای نصب روی کات‌اوت استاندارد ۲۲ میلی‌متری طراحی شده و نصب و سیم‌کشی آن با ترمینال‌های پیچی به‌سادگی انجام می‌شود.

مقاومت در برابر شرایط سخت محیطی: درجه حفاظت IP66 باعث می‌شود این تجهیز در برابر نفوذ گرد و غبار و پاشش آب مقاوم باشد و در محیط‌های صنعتی سخت قابل استفاده باشد.

طول عمر بالا: با عمر مکانیکی حدود یک میلیون سیکل، این محصول گزینه‌ای مطمئن برای کاربردهای پرتکرار صنعتی محسوب می‌شود.

سازگاری با استانداردهای بین‌المللی: انطباق با استانداردهایی مانند IEC 60947 و UL 508 تضمین‌کننده کیفیت و ایمنی این محصول در پروژه‌های صنعتی است.

نحوه نصب و راه‌اندازی جوی استیک اشنایدر چهار جهته پله ای

برای نصب صحیح این تجهیز، ابتدا باید کات‌اوت استاندارد ۲۲ میلی‌متری روی تابلو یا جعبه فرمان ایجاد شود. سپس بدنه جوی استیک از داخل جعبه نصب شده و با مهره مخصوص ثابت می‌گردد. اتصال مدارهای فرمان از طریق ترمینال‌های پیچی انجام می‌شود که امکان اتصال کابل‌هایی با سطح مقطع مشخص را فراهم می‌کند. توصیه می‌شود پیش از راه‌اندازی نهایی، عملکرد هر یک از چهار کنتاکت به‌صورت جداگانه تست شود تا از صحت سیم‌کشی اطمینان حاصل گردد.

چرا جوی استیک اشنایدر چهار جهته پله ای را انتخاب کنیم؟

انتخاب جوی استیک اشنایدر چهار جهته پله ای برای پروژه‌های صنعتی به دلایل متعددی توجیه‌پذیر است. اعتبار برند اشنایدر الکتریک به‌عنوان یکی از تولیدکنندگان پیشرو تجهیزات برق صنعتی در جهان، تضمین کیفیت و دوام محصول را برای مصرف‌کننده فراهم می‌آورد. همچنین طراحی ارگونومیک این محصول باعث می‌شود اپراتور بتواند با دقت و راحتی بیشتری حرکات ماشین‌آلات را کنترل کند. مکانیزم پله‌ای نیز این امکان را می‌دهد که در فرآیندهایی که نیاز به حرکت پیوسته دارند، فشار مداوم بر روی اهرم لازم نباشد.

جمع‌بندی

جوی استیک اشنایدر چهار جهته پله ای با کد فنی XD4PA14 گزینه‌ای مطمئن و باکیفیت برای کنترل تجهیزات صنعتی، جرثقیل‌ها و ماشین‌آلات سنگین است. این محصول با بدنه فلزی مقاوم، درجه حفاظت بالا و عمر مکانیکی طولانی، پاسخگوی نیاز صنایع مختلف در شرایط کاری سخت است. فروشگاه ایران اشنایدر با ارائه محصولات اصلی و اورجینال اشنایدر الکتریک، از جمله انواع جوی استیک، رله‌ها، کنتاکتورها و تجهیزات کنترل صنعتی، همراه مطمئن مهندسان و خریداران صنعتی در سراسر کشور است. برای دریافت مشاوره فنی و خرید جوی استیک اشنایدر چهار جهته پله ای می‌توانید با کارشناسان ایران اشنایدر در تماس باشید.

سوالات متداول درباره جوی استیک اشنایدر چهار جهته پله ای

۱. جوی استیک اشنایدر چهار جهته پله ای چند موقعیت را کنترل می‌کند؟ این محصول در مجموع پنج موقعیت شامل حالت مرکزی و چهار جهت اصلی (بالا، پایین، چپ، راست) را کنترل می‌کند.

۲. تفاوت اصلی نوع پله‌ای با نوع بازگشت فنری در چیست؟ در نوع پله‌ای، اهرم پس از تغییر جهت در همان وضعیت باقی می‌ماند؛ اما در نوع بازگشت فنری، اهرم پس از رها شدن به‌طور خودکار به مرکز برمی‌گردد.

۳. درجه حفاظت جوی استیک اشنایدر چهار جهته پله ای چقدر است؟ این محصول دارای درجه حفاظت IP66 است که در برابر گرد و غبار و پاشش آب مقاوم می‌باشد.

۴. آیا این محصول برای محیط‌های صنعتی سنگین مناسب است؟ بله، با توجه به بدنه فلزی مقاوم و استاندارد IP66، این جوی استیک برای کاربردهای صنعتی سنگین از جمله کنترل جرثقیل مناسب است.

۵. عمر مکانیکی جوی استیک اشنایدر چهار جهته پله ای چقدر است؟ این محصول عمر مکانیکی حدود یک میلیون سیکل کارکرد دارد که برای کاربردهای پرتکرار صنعتی مناسب است.

۶. آیا خرید جوی استیک اشنایدر چهار جهته پله ای اورجینال از ایران اشنایدر امکان‌پذیر است؟ بله، فروشگاه ایران اشنایدر انواع جوی استیک اصلی اشنایدر الکتریک از جمله مدل چهار جهته پله ای را با گارانتی اصالت کالا عرضه می‌کند.
