لیمیت سوئیچ اشنایدر قرقره ای XCKM115
بزرگنمایی تصویر

    لیمیت سوئیچ اشنایدر قرقره ای XCKM115

    لیمیت سوئیچ اشنایدر قرقره ای XCKM115 با اهرم قرقره‌ای ترموپلاستیک و کنتاکت 1NC+1NO، گزینه‌ای دقیق و بادوام برای تشخیص موقعیت در خطوط اتوماسیون و تابلوهای برق صنعتی است. این محصول با IP66 و مطابق استانداردهای اروپایی EN/IEC 60947-5-1 تولید شده و برای کاربردهای سنگین و محیط‌های سخت صنعتی مناسب است.

    شناسه محصول: XCKM115 دسته:
    کد فنی :XCKM115
    وزن:0.28kg
    ابعاد:30mm x 64mm x 64mm
    جنس بدنه :فلزی
    نحوه عملکرد:قرقره ای با عملکرد زاویه ای
    نوع کنتاکت:1NO+1NC
    درجه حفاظت :IP66
    دمای عملکرد70….25-
    (دیدگاه کاربر 15)

    13 نفر در حال مشاهده این محصول هستند!

    ارسال سریع

    ضمانت اصالت کالا

    پشتیبانی آنلاین

    گارانتی محصول

    معرفی محصول

    لیمیت سوئیچ اشنایدر قرقره ای XCKM115 یکی از محصولات شناخته‌شده در خانواده لیمیت سوئیچ‌های استاندارد سری XC اشنایدر الکتریک است که برای تشخیص موقعیت مکانیکی قطعات متحرک در ماشین‌آلات صنعتی طراحی شده است. این محصول با بدنه مقاوم از جنس زاماک و اهرم غلتکی ترموپلاستیک، گزینه‌ای مطمئن برای کاربردهای سنگین صنعتی به شمار می‌رود. در ادامه این مقاله، به بررسی کامل مشخصات فنی، ساختار، کاربردها و نحوه نصب این قطعه می‌پردازیم.

    معرفی لیمیت سوئیچ اشنایدر قرقره ای XCKM115

    لیمیت سوئیچ اشنایدر قرقره ای XCKM115 از خانواده OsiSense XC Standard است که زیرمجموعه برند تلمکانیک وابسته به اشنایدر الکتریک محسوب می‌شود. این قطعه دارای سری استاندارد و فرمت کلاسیک بوده و به دلیل سازگاری با انواع هدهای مکانیکی رایج سری XCK، امکان تعویض سریع در صورت آسیب‌دیدگی را فراهم می‌کند. طراحی ماژولار این محصول به گونه‌ای است که تغییر نوع اتصال یا هد آن در آینده نیز به‌راحتی امکان‌پذیر است، که این ویژگی نگهداری و تعمیرات را برای کاربران صنعتی بسیار ساده‌تر می‌کند.

    بدنه این لیمیت سوئیچ از آلیاژ زاماک ساخته شده و از طریق بدنه بر روی تجهیزات نصب می‌شود. حرکت هد چرخشی است و نوع عملگر آن اهرم غلتکی ترموپلاستیک با بازگشت فنری است. رویکرد فعال‌سازی به صورت جانبی و در دو جهت امکان‌پذیر است که انعطاف بیشتری در طراحی مکانیکی سیستم‌ها به همراه دارد.

    مشخصات فنی لیمیت سوئیچ اشنایدر قرقره ای XCKM115

    از نظر مشخصات الکتریکی و مکانیکی، لیمیت سوئیچ اشنایدر قرقره ای XCKM115 دارای یک کنتاکت بسته (NC) و یک کنتاکت باز (NO) با عملکرد ضربه‌ای (Snap Action) است. این محصول از مکانیزم بازشدگی مثبت (Positive Opening) بهره می‌برد که ایمنی عملکرد را در کاربردهای حساس تضمین می‌کند. حداقل گشتاور برای بازشدگی مثبت 0.25 نیوتن‌متر و حداقل گشتاور لازم برای فعال‌سازی 0.1 نیوتن‌متر گزارش شده است.

    فعال‌سازی کنتاکت‌ها از طریق بادامک 30 درجه صورت می‌گیرد و حداقل سرعت فعال‌سازی 0.01 متر بر دقیقه و حداکثر سرعت مجاز 1.5 متر بر ثانیه است. اتصالات الکتریکی از نوع پیچی با ترمینال‌های فشاری بوده و ظرفیت اتصال سیم بین 0.34 تا 1.5 میلی‌متر مربع را پوشش می‌دهد. جریان حرارتی مجاز پیوسته (Ithe) این محصول 10 آمپر در جریان متناوب است و ولتاژ عایقی نامی (Ui) آن بسته به استاندارد مرجع، بین 300 تا 500 ولت متغیر است.

    از نظر مقاومت در برابر ولتاژ ضربه‌ای، این لیمیت سوئیچ دارای Uimp برابر 6 کیلوولت است. طول عمر الکتریکی آن در دسته‌بندی مصرف DC-13 حدود 5 میلیون سیکل عملکرد گزارش شده که نشان‌دهنده دوام بالای این قطعه در کاربردهای پرتکرار صنعتی است. حفاظت در برابر اتصال کوتاه با فیوز کارتریجی 10 آمپری از نوع gG انجام می‌شود.

    استانداردهای لیمیت سوئیچ اشنایدر قرقره ای XCKM115

    این محصول با استانداردهای بین‌المللی متعددی از جمله EN/IEC 60947-5-1، EN/IEC 60204-1، UL 508 و CSA C22.2 No.14 مطابقت دارد. همچنین گواهی‌های CCC و BV نیز برای این قطعه صادر شده است. درجه حفاظت این لیمیت سوئیچ IP66 است که آن را در برابر نفوذ گرد و غبار و پاشش قوی آب مقاوم می‌سازد، و مقاومت ضربه‌ای آن IK05 گزارش شده که برای محیط‌های صنعتی سنگین بسیار مناسب است.

    ساختار و بدنه لیمیت سوئیچ اشنایدر قرقره ای XCKM115

    ساختار داخلی این محصول به گونه‌ای طراحی شده که تعویض هد و تنظیم مجدد آن بدون نیاز به باز کردن کامل دستگاه امکان‌پذیر باشد. بدنه فلزی مستحکم آن سه ورودی کابل با رزوه Pg11 دارد که امکان اتصال چند مسیر سیم‌کشی را به‌طور هم‌زمان فراهم می‌کند.

    این طراحی ماژولار باعث می‌شود در صورت بروز آسیب در بخش مکانیکی، تنها همان بخش بدون نیاز به تعویض کل قطعه جایگزین شود، که این موضوع هزینه‌های نگهداری را به‌طور قابل‌توجهی کاهش می‌دهد.

    اهرم غلتکی ترموپلاستیک این محصول به گونه‌ای طراحی شده که اصطکاک را در هنگام تماس با کم‌ترین سایش ممکن کاهش می‌دهد و همین موضوع باعث افزایش طول عمر مکانیکی سیستم می‌شود. مکانیزم عملکرد ضربه‌ای (Snap Action) نیز تضمین می‌کند که قطع و وصل مدار به‌صورت آنی و بدون جرقه‌زنی طولانی انجام شود.

    کاربردهای لیمیت سوئیچ اشنایدر قرقره ای XCKM115

    لیمیت سوئیچ اشنایدر قرقره ای XCKM115 در طیف گسترده‌ای از تجهیزات صنعتی مورد استفاده قرار می‌گیرد. از جمله مهم‌ترین کاربردهای این قطعه می‌توان به موارد زیر اشاره کرد:

    • تشخیص موقعیت درب‌های ایمنی در ماشین‌آلات تولیدی
    • کنترل نقاط پایانی حرکت در نوار نقاله‌ها و سیستم‌های حمل‌ونقل صنعتی
    • استفاده در جرثقیل‌ها و سیستم‌های بالابر برای محدودسازی مسیر حرکت
    • کاربرد در خطوط بسته‌بندی و ماشین‌آلات اتوماسیون صنعتی
    • به‌کارگیری در تجهیزات کشاورزی و ماشین‌آلات سنگین ساختمانی
    • استفاده در تابلوهای برق صنعتی جهت اینترلاک ایمنی

    با توجه به درجه حفاظت IP66، این محصول برای محیط‌هایی که در معرض گرد و غبار، رطوبت یا شرایط سخت آب‌وهوایی قرار دارند نیز کاملاً مناسب است.

    ویژگی‌های برجسته لیمیت سوئیچ اشنایدر قرقره ای XCKM115

    از میان ویژگی‌های شاخص این محصول می‌توان به مقاومت بالا در برابر ضربه و فشارهای مکانیکی، سازگاری با هدهای متنوع خانواده XCK، و امکان دسترسی آسان به قطعات یدکی اشاره کرد. طراحی متغیر این محصول اجازه می‌دهد کاربران بدون نیاز به تغییر کامل سیستم، نوع اتصال یا هد آن را بر اساس نیاز پروژه تنظیم کنند.

    مکانیزم بازشدگی مثبت این لیمیت سوئیچ یکی از مهم‌ترین ویژگی‌های ایمنی آن محسوب می‌شود، چرا که حتی در صورت چسبیدن یا گیر کردن کنتاکت‌ها، امکان بازشدن مکانیکی اجباری وجود دارد. این ویژگی به‌ویژه در کاربردهای مرتبط با ایمنی ماشین‌آلات از اهمیت بالایی برخوردار است.

    نحوه نصب و سیم‌بندی لیمیت سوئیچ اشنایدر قرقره ای XCKM115

    نصب لیمیت سوئیچ اشنایدر قرقره ای XCKM115 از طریق بدنه انجام می‌شود و برای این منظور دو سوراخ کشیده به قطر 5.2 در 6.2 میلی‌متر بر روی بدنه تعبیه شده است. هنگام نصب باید به جهت مناسب ورودی کابل توجه شود تا از قرارگیری نادرست کابل‌گلند جلوگیری شود. همچنین در انتخاب نوع بادامک تحریک‌کننده، باید از بادامک‌های توصیه‌شده استاندارد استفاده شود تا عملکرد صحیح مکانیزم غلتکی تضمین گردد.

    سیم‌بندی این محصول به صورت دو قطبی و شامل یک کنتاکت NC و یک کنتاکت NO با عملکرد ضربه‌ای است. اتصال سیم‌ها از طریق ترمینال‌های پیچی فشاری صورت می‌گیرد که امکان اتصال مطمئن سیم‌های تکی یا دوتایی تا سطح مقطع 1.5 میلی‌متر مربع را فراهم می‌کند. رعایت گشتاور مناسب پیچ‌ها هنگام سیم‌بندی، برای جلوگیری از سست شدن اتصالات در طول زمان بهره‌برداری ضروری است.

    تفاوت لیمیت سوئیچ اشنایدر قرقره ای XCKM115 با مدل‌های مشابه

    در خانواده لیمیت سوئیچ‌های سری XC اشنایدر، مدل‌های مختلفی با نوع عملگر، جنس بدنه و درجه حفاظت متفاوت عرضه می‌شوند. برخلاف مدل‌هایی که بدنه پلاستیکی دارند، لیمیت سوئیچ اشنایدر قرقره ای XCKM115 از بدنه فلزی زاماک بهره می‌برد که مقاومت مکانیکی بسیار بالاتری در برابر ضربه، فشار و سایش ارائه می‌دهد. این ویژگی باعث می‌شود این مدل برای محیط‌های صنعتی سنگین با احتمال برخورد فیزیکی مکرر، انتخاب مناسب‌تری نسبت به مدل‌های با بدنه پلاستیکی باشد.

    از سوی دیگر، وجود اهرم غلتکی به‌جای اهرم ساده یا سیم‌بکسل، اصطکاک وارد بر مکانیزم را کاهش می‌دهد و عمر مفید قطعه را در کاربردهایی که تماس مکرر و پیوسته دارند افزایش می‌دهد. به همین دلیل، در انتخاب بین مدل‌های مختلف خانواده XCK، مهندسان طراح باید نوع محیط عملیاتی، فرکانس فعال‌سازی و سطح ایمنی موردنیاز را در نظر بگیرند تا مدل بهینه از جمله لیمیت سوئیچ اشنایدر قرقره ای XCKM115 را انتخاب کنند.

    نکات نگهداری و افزایش طول عمر لیمیت سوئیچ اشنایدر قرقره ای XCKM115

    برای بهره‌برداری بلندمدت و بدون خطا از این قطعه، رعایت چند نکته نگهداری ضروری است. نخست، بازرسی دوره‌ای اهرم غلتکی و اطمینان از عدم وجود سایش یا ترک در بدنه ترموپلاستیک آن اهمیت زیادی دارد. دوم، بررسی سفتی پیچ‌های ترمینال باید در بازه‌های زمانی منظم انجام شود، زیرا شل شدن اتصالات می‌تواند منجر به قطعی موقت یا افزایش مقاومت تماسی شود.

    همچنین توصیه می‌شود از تجمع گرد و غبار یا رطوبت اضافی در محل نصب جلوگیری شود، هرچند درجه حفاظت IP66 این محصول مقاومت بالایی در برابر این عوامل دارد. در محیط‌هایی با ارتعاش شدید، استفاده از پیچ‌های قفل‌شونده برای نصب بدنه توصیه می‌شود تا از شل شدن تدریجی جلوگیری شود. رعایت این نکات ساده می‌تواند عمر مفید لیمیت سوئیچ اشنایدر قرقره ای XCKM115 را به‌طور قابل‌توجهی افزایش دهد و از توقف‌های ناخواسته خط تولید جلوگیری کند.

    مزایای خرید لیمیت سوئیچ اشنایدر قرقره ای XCKM115 از ایران اشنایدر

    خرید لیمیت سوئیچ اشنایدر قرقره ای XCKM115 از فروشگاه‌های معتبر که اصالت کالا را تضمین می‌کنند، نقش مهمی در عملکرد پایدار تجهیزات صنعتی دارد. تجهیزات تقلبی یا غیراستاندارد می‌توانند در بلندمدت باعث خرابی سیستم و افزایش هزینه‌های تعمیر و نگهداری شوند. به همین دلیل توصیه می‌شود این قطعه از منابع رسمی و دارای گارانتی تهیه شود.

    جمع‌بندی: لیمیت سوئیچ اشنایدر قرقره ای XCKM115 با ساختار مستحکم، درجه حفاظت بالا و قابلیت اطمینان بالای مکانیکی و الکتریکی، گزینه‌ای مناسب برای کاربردهای صنعتی حساس محسوب می‌شود. ایران اشنایدر با عرضه محصولات اصل اشنایدر الکتریک همراه با مشاوره فنی تخصصی، امکان انتخاب و خرید مطمئن این قطعه را برای مهندسان و تولیدکنندگان تابلوهای برق فراهم می‌کند.

    سوالات متداول درباره لیمیت سوئیچ اشنایدر قرقره ای XCKM115

    ۱. لیمیت سوئیچ اشنایدر قرقره ای XCKM115 چند کنتاکت دارد؟ این محصول دارای یک کنتاکت بسته (NC) و یک کنتاکت باز (NO) با عملکرد ضربه‌ای است.

    ۲. درجه حفاظت این لیمیت سوئیچ چقدر است؟ درجه حفاظت آن IP66 و مقاومت ضربه‌ای آن IK05 گزارش شده است که برای محیط‌های صنعتی سخت مناسب است.

    ۳. جنس بدنه XCKM115 از چه ماده‌ای است؟ بدنه این محصول از آلیاژ زاماک ساخته شده که مقاومت مکانیکی بالایی در برابر ضربه و فشار دارد.

    ۴. حداکثر جریان مجاز این لیمیت سوئیچ چقدر است؟ جریان حرارتی پیوسته مجاز (Ithe) این قطعه 10 آمپر در جریان متناوب است.

    ۵. عمر الکتریکی این محصول چقدر است؟ طول عمر الکتریکی آن در دسته‌بندی مصرف DC-13 حدود 5 میلیون سیکل عملکرد است.

    ۶. این لیمیت سوئیچ با چه استانداردهایی مطابقت دارد؟ این محصول با استانداردهای EN/IEC 60947-5-1، EN/IEC 60204-1، UL 508 و CSA C22.2 No.14 مطابقت دارد.

    محصولات مرتبط

    لیمیت سوئیچ اشنایدر آنتنی XCKM106
    مشاهده سریع

    لیمیت سوئیچ اشنایدر آنتنی XCKM106

    اطلاعات بیشتر
    کد کالا: XCKM106

    لیمیت سوئیچ اشنایدر آنتنی XCKM106 با بدنه فلزی مستحکم و درجه حفاظت IP66، مطابق استانداردهای IEC/EN 60947-5-1، گزینه‌ای ایده‌آل برای تابلوهای برق صنعتی و خطوط اتوماسیون است؛ دقت بالا، دوام طولانی و عملکرد پایدار در شرایط سخت کاری را برای شما تضمین می‌کند.

    **لیمیت سوئیچ اشنایدر قرقره ای فشاری XCKM102** یکی از محصولات پرکاربرد در حوزه اتوماسیون صنعتی و کنترل حرکت است که برای تشخیص موقعیت قطعات متحرک در ماشین‌آلات و خطوط تولید طراحی شده است. این محصول با بدنه فلزی مقاوم و طراحی مستحکم، توانایی کار در محیط‌های سخت صنعتی را دارد و به همین دلیل در بسیاری از پروژه‌های صنعتی ایران مورد استفاده قرار می‌گیرد. لیمیت سوئیچ اشنایدر قرقره ای فشاری XCKM102 در واقع نسخه‌ای از خانواده استاندارد سری XCKM شرکت اشنایدر الکتریک است که با اکچوایتور غلتکی (رولر پلانجر) فولادی عرضه می‌شود. این قطعه با تحمل تعداد چرخه‌های عملکردی بسیار بالا، گزینه‌ای مطمئن برای کاربردهای صنعتی طولانی‌مدت به شمار می‌رود. ## ساختار و مشخصات فنی لیمیت سوئیچ اشنایدر قرقره ای فشاری XCKM102 لیمیت سوئیچ اشنایدر قرقره ای فشاری XCKM102 دارای بدنه‌ای از جنس زاماک (آلیاژ روی) است که استحکام مکانیکی بالایی به آن می‌بخشد. درجه حفاظت این محصول IP66 است، به این معنا که در برابر نفوذ گرد و غبار کاملاً مقاوم بوده و در برابر جت‌های آب فشار قوی از هر جهت نیز محافظت می‌کند. همچنین درجه حفاظت مکانیکی آن IK05 گزارش شده که نشان‌دهنده مقاومت مناسب در برابر ضربات فیزیکی است. از نظر الکتریکی، این لیمیت سوئیچ دارای پیکربندی کنتاکت ۱NC+۱NO با عملکرد ضربه‌ای (اسنپ اکشن) است. جریان حرارتی پیوسته مجاز آن (Ithe) برابر ۱۰ آمپر در جریان متناوب است و ولتاژ ضربه‌ای نامی تحمل‌پذیر (Uimp) آن ۶ کیلوولت گزارش شده است. دمای کارکرد مجاز این محصول از منفی ۲۵ تا مثبت ۷۰ درجه سانتی‌گراد و دمای نگهداری آن از منفی ۴۰ تا مثبت ۷۰ درجه سانتی‌گراد است که امکان استفاده در محیط‌های صنعتی با نوسان دمایی بالا را فراهم می‌کند. اتصال الکتریکی این محصول از نوع ترمینال پیچی است با ظرفیت اتصال یک رشته سیم ۰.۳۴ تا دو رشته سیم ۱.۵ میلی‌متر مربع، و ورودی کابل آن از نوع سه ورودی رزوه‌شده Pg11 است. طول عمر مکانیکی این قطعه تا بیست میلیون سیکل عملکردی تخمین زده شده که نشان‌دهنده دوام بسیار بالای آن در کاربردهای صنعتی پرتکرار است. ## عملکرد اکچوایتور در لیمیت سوئیچ اشنایدر قرقره ای فشاری XCKM102 مکانیزم فعال‌سازی این محصول بر اساس یک بازوی اهرمی مجهز به غلتک (رولر) است که با عبور یک کم یا قطعه متحرک از روی آن، سوئیچ داخلی فعال می‌شود. زاویه فعال‌سازی معمول در این نوع محصولات بر اساس چرخش سی درجه‌ای کم طراحی شده است. حداکثر سرعت مجاز فعال‌سازی برای این محصول ۰.۵ متر بر ثانیه و حداقل سرعت فعال‌سازی ۰.۰۱ متر بر دقیقه اعلام شده است، که این محدوده وسیع سرعت، انعطاف‌پذیری بالایی برای کاربردهای مختلف مکانیکی فراهم می‌کند. طراحی غلتکی این محصول باعث می‌شود اصطکاک بین قطعه متحرک و بازوی سوئیچ به حداقل برسد و در نتیجه سایش قطعات کاهش یابد. این ویژگی به‌ویژه در خطوط تولید با سرعت بالا و تعداد چرخه زیاد اهمیت پیدا می‌کند. ## استانداردهای فنی لیمیت سوئیچ اشنایدر قرقره ای فشاری XCKM102 این محصول مطابق با استانداردهای بین‌المللی معتبری از جمله IEC 60947-5-1، EN 60947-5-1، IEC 60204-1، EN 60204-1، CSA C22.2 No.14 و UL 508 تولید و آزمایش شده است. رعایت این استانداردها تضمین می‌کند که لیمیت سوئیچ اشنایدر قرقره ای فشاری XCKM102 در پروژه‌های صادراتی و پروژه‌هایی که نیازمند تاییدیه‌های بین‌المللی هستند نیز قابل استفاده باشد. مقاومت این محصول در برابر ضربات مکانیکی نیز طبق استاندارد IEC 60068-2-27 معادل ۵۰ جی‌ان برای مدت ۱۱ میلی‌ثانیه گزارش شده است. این سطح از مقاومت مکانیکی، این لیمیت سوئیچ را برای محیط‌های صنعتی با لرزش و ضربات مکرر مناسب می‌سازد. ## کاربردهای لیمیت سوئیچ اشنایدر قرقره ای فشاری XCKM102 در صنعت از جمله مهم‌ترین کاربردهای این محصول می‌توان به موارد زیر اشاره کرد: - تشخیص موقعیت انتهایی حرکت در بازوهای رباتیک و تجهیزات جابجایی خودکار - کنترل مسیر حرکت نوار نقاله‌ها و سیستم‌های حمل و نقل داخلی کارخانه - ایمنی درب‌های حفاظتی ماشین‌آلات صنعتی و تشخیص باز یا بسته بودن آن‌ها - کنترل موقعیت در جرثقیل‌ها و سیستم‌های بالابر صنعتی - استفاده در خطوط بسته‌بندی و ماشین‌های تولید خودکار برای تعیین توقف و شروع فرآیند - کاربرد در تجهیزات هیدرولیک و پنوماتیک برای تشخیص حرکت پیستون‌ها با توجه به درجه حفاظت IP66، این محصول همچنین در محیط‌های آلوده به گرد و غبار یا در معرض پاشش آب مانند خطوط شست‌وشو و بسته‌بندی مواد غذایی نیز کاربرد گسترده‌ای دارد. ## ویژگی‌های برجسته لیمیت سوئیچ اشنایدر قرقره ای فشاری XCKM102 یکی از ویژگی‌های کلیدی این محصول، طراحی مقاوم بدنه فلزی آن است که در مقایسه با نمونه‌های پلاستیکی، عمر بسیار بیشتری در محیط‌های صنعتی سخت خواهد داشت. علاوه بر این، وجود دو کنتاکت مجزا (یک کنتاکت باز و یک کنتاکت بسته) امکان استفاده همزمان در دو مدار کنترلی مستقل را فراهم می‌کند. وزن این محصول تنها حدود ۲۵۵ گرم است که نصب و جابجایی آن را در پروژه‌های صنعتی ساده می‌کند. ابعاد آن نیز به گونه‌ای طراحی شده که با اکثر پایه‌های استاندارد نصب سری XCKM سازگار است، بنابراین جایگزینی مدل‌های قدیمی‌تر با این محصول معمولاً بدون نیاز به تغییرات مکانیکی اضافی امکان‌پذیر است. مقاومت الکتریکی بالای بین ترمینال‌ها (تا ۲۵ مگا اهم) نیز نشان می‌دهد که این محصول از نظر ایمنی الکتریکی و جلوگیری از نشتی جریان، عملکرد قابل اعتمادی ارائه می‌دهد. ## رتبه‌بندی الکتریکی لیمیت سوئیچ اشنایدر قرقره ای فشاری XCKM102 در طراحی مدار کنترل طبقه‌بندی رتبه کنتاکت‌های این محصول بر اساس استانداردهای A300 و Q300 تعریف شده است. در رتبه A300 و کارکرد AC-15 با ولتاژ ۲۴۰ ولت، جریان مجاز کنتاکت ۳ آمپر است، در حالی که در رتبه Q300 و کارکرد DC-13 با ولتاژ ۲۵۰ ولت، جریان مجاز به ۰.۲۷ آمپر کاهش می‌یابد. این تفاوت به این دلیل است که کلیدزنی بار سلفی در جریان مستقیم نسبت به جریان متناوب تنش الکتریکی بیشتری به کنتاکت وارد می‌کند. مهندسان طراح مدار باید هنگام استفاده از لیمیت سوئیچ اشنایدر قرقره ای فشاری XCKM102 در مدارهای DC، به این محدودیت جریان توجه ویژه داشته باشند تا از سایش زودرس کنتاکت‌ها جلوگیری شود. طبقه‌بندی عایقی کنتاکت‌های این محصول از نوع Zb گزارش شده که سطح بالایی از جداسازی الکتریکی بین مدارهای کنترلی مختلف را فراهم می‌کند. این ویژگی به‌ویژه در تابلوهای برق صنعتی که چندین مدار فرمان مستقل در کنار هم قرار دارند، اهمیت زیادی پیدا می‌کند و ریسک تداخل الکتریکی بین مدارها را کاهش می‌دهد. کلاس حفاظت الکتریکی این محصول نیز کلاس I است، به این معنا که برای ایمنی کامل باید بدنه فلزی دستگاه به سیستم ارت تابلو متصل شود. ## نصب و نگهداری لیمیت سوئیچ اشنایدر قرقره ای فشاری XCKM102 برای نصب صحیح این محصول، توصیه می‌شود موقعیت ورودی کابل مطابق دستورالعمل سازنده انتخاب شود تا از نفوذ رطوبت به داخل محفظه جلوگیری شود. سازنده دو حالت برای محل قرارگیری غلاف کابل تعریف کرده است که یکی از آن‌ها به‌عنوان حالت پیشنهادی و دیگری به‌عنوان حالتی که باید از آن اجتناب شود معرفی شده است. رعایت این نکته به‌ویژه در محیط‌هایی که احتمال پاشش مستقیم آب یا روغن وجود دارد، از اهمیت بالایی برخوردار است. از نظر نگهداری دوره‌ای، بازرسی وضعیت فیزیکی غلتک اکچوایتور و اطمینان از حرکت روان آن روی محور، از جمله مواردی است که در بازدیدهای دوره‌ای پیشنهاد می‌شود. با توجه به عمر مکانیکی بالای این محصول، در شرایط استاندارد بهره‌برداری نیازی به تعویض مکرر آن نخواهد بود، اما بازرسی بصری اتصالات پیچی ترمینال‌ها برای اطمینان از عدم شل‌شدگی در طول زمان توصیه می‌شود. ## راهنمای انتخاب و خرید لیمیت سوئیچ اشنایدر قرقره ای فشاری XCKM102 هنگام انتخاب لیمیت سوئیچ برای یک پروژه صنعتی، توجه به عواملی مانند نوع اکچوایتور، درجه حفاظت محیطی، نوع کنتاکت و جریان مجاز اهمیت زیادی دارد. لیمیت سوئیچ اشنایدر قرقره ای فشاری XCKM102 با ترکیب اکچوایتور غلتکی و بدنه فلزی، گزینه‌ای متعادل برای کاربردهایی است که هم به دوام مکانیکی و هم به سرعت پاسخ‌دهی نیاز دارند. مهندسان و طراحان پنل باید همچنین به نوع ورودی کابل و سازگاری آن با سیستم کابل‌کشی موجود در کارخانه توجه داشته باشند. ورودی‌های Pg11 این محصول برای اکثر پروژه‌های صنعتی استاندارد مناسب هستند و امکان استفاده از غلاف‌های کابل متداول بازار را فراهم می‌کنند. ## جمع‌بندی لیمیت سوئیچ اشنایدر قرقره ای فشاری XCKM102 محصولی مطمئن و باکیفیت از خانواده Osiswitch شرکت اشنایدر الکتریک است که با بدنه فلزی مقاوم، درجه حفاظت بالا و عمر مکانیکی طولانی، انتخابی مناسب برای پروژه‌های صنعتی سنگین محسوب می‌شود. این محصول به دلیل تطابق با استانداردهای بین‌المللی و کارایی بالا در شرایط دشوار محیطی، در طیف وسیعی از کاربردهای صنعتی از جمله اتوماسیون خطوط تولید، جرثقیل‌ها و سیستم‌های ایمنی ماشین‌آلات مورد استفاده قرار می‌گیرد. فروشگاه **ایران اشنایدر** این محصول اصل شرکت اشنایدر الکتریک را با گارانتی و مشاوره فنی تخصصی در اختیار مهندسان، تعمیرکاران و پیمانکاران صنعتی سراسر کشور قرار می‌دهد. ## سوالات متداول **۱. لیمیت سوئیچ اشنایدر قرقره ای فشاری XCKM102 چه نوع کنتاکتی دارد؟** این محصول دارای یک کنتاکت باز (NO) و یک کنتاکت بسته (NC) با عملکرد ضربه‌ای (اسنپ اکشن) است. **۲. درجه حفاظت این محصول در برابر گرد و غبار و آب چقدر است؟** درجه حفاظت این لیمیت سوئیچ IP66 است که مقاومت کامل در برابر گرد و غبار و آب‌بندی بالا در برابر پاشش آب فشار قوی را تضمین می‌کند. **۳. حداکثر جریان قابل تحمل لیمیت سوئیچ اشنایدر قرقره ای فشاری XCKM102 چقدر است؟** جریان حرارتی پیوسته مجاز این محصول ۱۰ آمپر در جریان متناوب گزارش شده است. **۴. این محصول در چه دمایی قابل استفاده است؟** محدوده دمای کارکرد این لیمیت سوئیچ از منفی ۲۵ تا مثبت ۷۰ درجه سانتی‌گراد است. **۵. عمر مکانیکی لیمیت سوئیچ اشنایدر قرقره ای فشاری XCKM102 چند سیکل است؟** این محصول دارای عمر مکانیکی تا بیست میلیون سیکل عملکردی است که آن را برای کاربردهای پرتکرار صنعتی مناسب می‌سازد. **۶. آیا می‌توان این محصول را از فروشگاه ایران اشنایدر با گارانتی اصل خریداری کرد؟** بله، فروشگاه ایران اشنایدر این محصول را به‌صورت اصل و با گارانتی معتبر شرکت اشنایدر الکتریک به همراه مشاوره فنی برای انتخاب صحیح در پروژه‌های صنعتی عرضه می‌کند.
    مشاهده سریع

    لیمیت سوئیچ اشنایدر قرقره ای فشاری XCKM102

    اطلاعات بیشتر
    کد کالا: XCKM102

    لیمیت سوئیچ اشنایدر قرقره ای فشاری XCKM102 با بدنه فلزی مقاوم، مناسب تشخیص موقعیت در خطوط اتوماسیون صنعتی و تابلوهای برق است و مطابق استانداردهای IEC اروپا تولید شده و کارایی بالایی در محیط‌های صنعتی سخت ارائه می‌دهد.

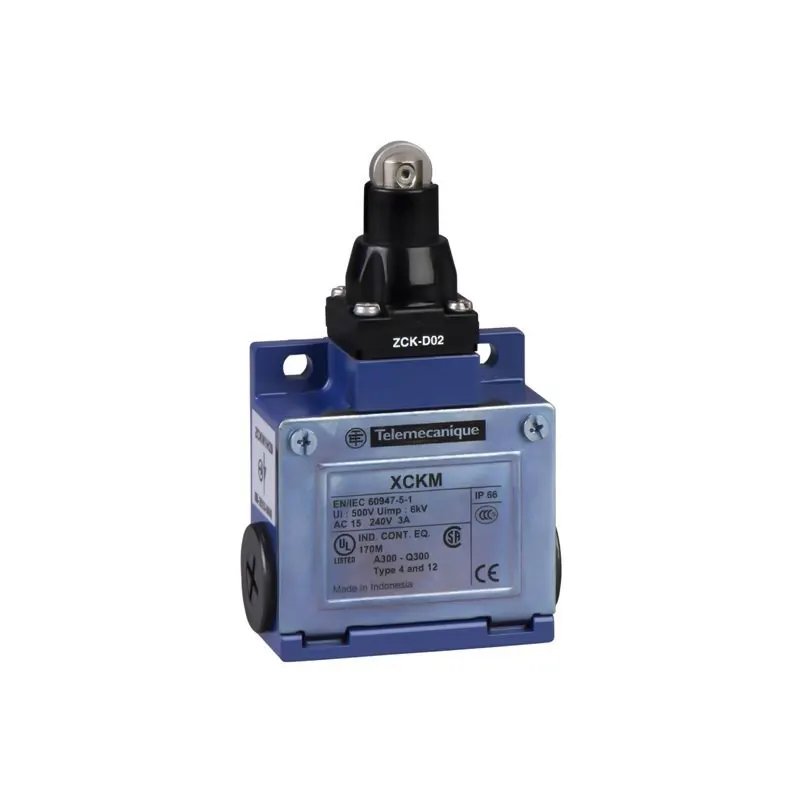

    لیمیت سوئیچ اشنایدر فشاری XCKM110
