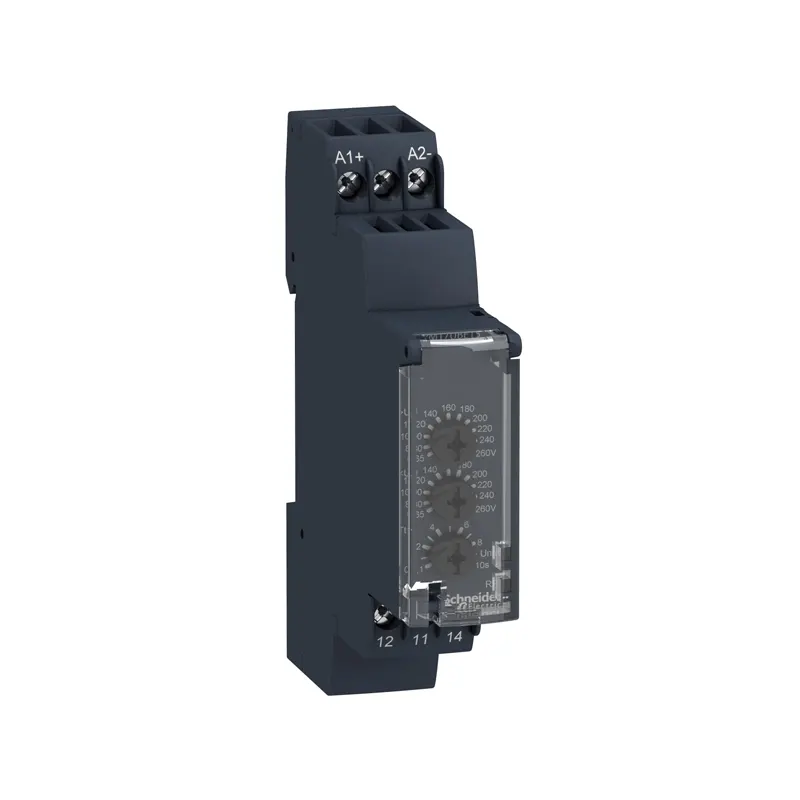

رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC

رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC یکی از تجهیزات کنترلی سری Harmony اشنایدر الکتریک است که برای کنترل و پایش ولتاژ در مدارهای تک‌فاز و DC استفاده می‌شود.
این رله قابلیت تشخیص افت ولتاژ و افزایش ولتاژ را دارد و محدوده اندازه‌گیری آن 20 تا 80 ولت AC و 20 تا 80 ولت DC است.
مدل RM17UBE16 دارای یک کنتاکت تبدیلی 1 C/O، حداکثر جریان سوئیچینگ 5 آمپر و زمان تأخیر قابل تنظیم بین 0.1 تا 10 ثانیه است.

رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC چیست؟

رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC یک رله کنترل و اندازه‌گیری ولتاژ از خانواده Harmony Control Relays شرکت Schneider Electric است. وظیفه اصلی این تجهیز، بررسی مداوم ولتاژ مدار و تشخیص شرایط غیرعادی مانند افت یا افزایش ولتاژ است.

در بسیاری از مدارهای صنعتی، صرفاً وجود ولتاژ کافی نیست و لازم است مقدار آن نیز در محدوده مشخصی قرار داشته باشد. کاهش بیش از حد ولتاژ می‌تواند باعث عملکرد نادرست تجهیزات شود و افزایش ولتاژ نیز ممکن است به تجهیزات حساس آسیب برساند. استفاده از رله کنترل ولتاژ باعث می‌شود مدار بتواند در برابر چنین شرایطی واکنش مناسبی داشته باشد.

مدل RM17UBE16 برای مدارهای تک‌فاز و منابع DC طراحی شده و محدوده اندازه‌گیری آن از 20 تا 80 ولت است. این محصول در مدارهای AC، فرکانس 50/60 هرتز را پشتیبانی می‌کند و در مدار DC نیز برای همین محدوده ولتاژ قابل استفاده است.

این رله به‌صورت خودتغذیه طراحی شده و پارامترهای ولتاژ را مستقیماً پایش می‌کند. همچنین تشخیص هم‌زمان Overvoltage و Undervoltage از قابلیت‌های اصلی آن محسوب می‌شود.

ویژگی‌های رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC

یکی از دلایل استفاده از رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC در تابلوهای برق و سیستم‌های اتوماسیون، ترکیب قابلیت‌های کنترلی مختلف در یک تجهیز کم‌حجم است.

مهم‌ترین ویژگی‌های این مدل عبارت‌اند از:

• برند: Schneider Electric
• سری: Harmony Control Relays
• مدل: RM17UBE16
• نوع محصول: رله کنترل ولتاژ
• کاربرد: مدارهای تک‌فاز و DC
• محدوده اندازه‌گیری AC: 20 تا 80 ولت
• محدوده اندازه‌گیری DC: 20 تا 80 ولت
• فرکانس AC: 50/60 هرتز
• تشخیص افت ولتاژ: دارد
• تشخیص افزایش ولتاژ: دارد
• خروجی: 1 C/O
• حداکثر جریان سوئیچینگ: 5 آمپر AC/DC
• ظرفیت سوئیچینگ: 1250VA
• زمان تأخیر قابل تنظیم: 0.1 تا 10 ثانیه
• قابلیت نصب روی ریل DIN
• طراحی ماژولار
• مناسب برای تابلوهای برق و سیستم‌های اتوماسیون

طبق اطلاعات فنی محصول، RM17UBE16 دارای ظرفیت سوئیچینگ 1250VA و حداکثر جریان سوئیچینگ 5A AC/DC است. همچنین حداقل جریان سوئیچینگ آن 10 میلی‌آمپر در 5 ولت DC اعلام شده است.

عملکرد رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC

عملکرد رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC بر پایه اندازه‌گیری مداوم ولتاژ ورودی و مقایسه آن با محدوده تعیین‌شده انجام می‌شود.

این محصول برای کنترل دو وضعیت اصلی طراحی شده است:

افت ولتاژ یا Undervoltage:
زمانی اتفاق می‌افتد که ولتاژ مدار از مقدار تعیین‌شده پایین‌تر برود.

افزایش ولتاژ یا Overvoltage:
زمانی رخ می‌دهد که ولتاژ مدار از حد تعیین‌شده بالاتر برود.

در حالت عادی، رله وضعیت مشخصی دارد؛ اما زمانی که ولتاژ از محدوده تنظیم‌شده عبور کند، پس از سپری شدن زمان تأخیر تنظیم‌شده، وضعیت کنتاکت خروجی تغییر می‌کند. به این ترتیب می‌توان خروجی رله را به مدار فرمان، کنتاکتور، سیستم هشدار یا ورودی PLC متصل کرد.

اشنایدر برای RM17UBE16 حالت کنترل افزایش و کاهش ولتاژ در Window Mode را نیز مشخص کرده است. در این حالت، رله محدوده مجاز ولتاژ را با استفاده از دو آستانه بررسی می‌کند.

کاربرد رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC

رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC در سیستم‌هایی استفاده می‌شود که کنترل دقیق ولتاژ اهمیت دارد. محدوده کاری این مدل باعث شده برای بسیاری از مدارهای فرمان و تجهیزات صنعتی با ولتاژ پایین مناسب باشد.

از جمله کاربردهای این محصول می‌توان به موارد زیر اشاره کرد:

• تابلوهای برق صنعتی
• مدارهای فرمان
• سیستم‌های اتوماسیون صنعتی
• کنترل تجهیزات تک‌فاز
• کنترل منابع تغذیه DC
• سیستم‌های پمپاژ
• تجهیزات بالابر
• آسانسورها
• ماشین‌آلات بسته‌بندی
• تجهیزات صنایع نساجی
• سیستم‌های مرتبط با آب
• کنترل تجهیزات حساس به تغییرات ولتاژ
• ارسال سیگنال خطا به PLC
• فعال‌سازی مدار هشدار در زمان افت یا افزایش ولتاژ

اشنایدر نیز برای این خانواده از رله‌های کنترل، کاربردهایی مانند بالابر، بسته‌بندی، آسانسور، صنایع نساجی، پمپاژ و تجهیزات آب را معرفی کرده است.

زمان تأخیر در رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC

یکی از قابلیت‌های کاربردی رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC امکان تنظیم زمان تأخیر است.

محدوده تنظیم زمان تأخیر این مدل از 0.1 تا 10 ثانیه است. وجود این قابلیت اهمیت زیادی دارد؛ زیرا در سیستم‌های صنعتی ممکن است ولتاژ برای مدت بسیار کوتاهی دچار نوسان شود و سپس به شرایط عادی برگردد.

اگر رله بدون تأخیر نسبت به هر تغییر کوچکی واکنش نشان دهد، ممکن است تجهیزات به‌صورت غیرضروری خاموش یا مدار فرمان قطع شود. با تنظیم زمان تأخیر مناسب، می‌توان شرایطی ایجاد کرد که رله تنها در صورت ادامه‌دار بودن خطای ولتاژ، خروجی خود را تغییر دهد.

طبق مشخصات فنی، زمان تأخیر RM17UBE16 قابل تنظیم از 0.1 تا 10 ثانیه است و تلرانس زمان تأخیر نیز در مستندات محصول مشخص شده است.

خروجی رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC

رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC دارای یک خروجی 1 C/O است.

عبارت C/O مخفف Change Over است و در فارسی می‌توان آن را «کنتاکت تبدیلی» نامید. این نوع خروجی امکان استفاده از کنتاکت‌های NO و NC را در مدار فرمان فراهم می‌کند.

حداکثر جریان سوئیچینگ RM17UBE16 برابر با 5 آمپر AC/DC و ظرفیت سوئیچینگ آن 1250VA است.

بنابراین در زمان طراحی مدار باید جریان بار و نوع بار به‌درستی بررسی شود. اگر تجهیز موردنظر جریان بیشتری از ظرفیت کنتاکت رله داشته باشد، بهتر است از یک کنتاکتور یا رله واسط مناسب استفاده شود.

نصب رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC

نصب رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC به دلیل طراحی ماژولار آن بسیار ساده است. این محصول برای نصب روی ریل DIN طراحی شده و می‌تواند در تابلوهای برق صنعتی در کنار سایر تجهیزات کنترلی قرار گیرد.

نصب روی ریل DIN یکی از روش‌های متداول در تابلوهای برق است و مزیت آن، سرعت بالاتر نصب و امکان جابه‌جایی آسان تجهیزات است.

ابعاد جمع‌وجور این رله نیز باعث می‌شود فضای زیادی در تابلو اشغال نشود. در پروژه‌هایی که تعداد زیادی رله، تایمر، کنترلر و تجهیزات فرمان در یک تابلو نصب می‌شوند، استفاده از تجهیزات ماژولار می‌تواند به مدیریت بهتر فضای تابلو کمک کند.

اشنایدر نیز قابلیت نصب روی ریل DIN را به‌عنوان یکی از ویژگی‌های RM17UBE16 معرفی کرده است.

مزایای رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC

استفاده از رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC چند مزیت مهم برای طراحان تابلو و سیستم‌های کنترل ایجاد می‌کند.

اولین مزیت، قابلیت کنترل هم‌زمان افزایش و کاهش ولتاژ است. در نتیجه برای مدارهایی که هر دو نوع خطای ولتاژ اهمیت دارند، نیازی به استفاده از دو تجهیز جداگانه نیست.

مزیت دیگر، پشتیبانی از AC و DC است. این ویژگی انعطاف‌پذیری محصول را افزایش می‌دهد و امکان استفاده از آن را در مدارهای مختلف فراهم می‌کند.

همچنین زمان تأخیر قابل تنظیم، خروجی 1 C/O و نصب روی ریل DIN از ویژگی‌هایی هستند که استفاده از این رله را در تابلوهای کنترل آسان‌تر می‌کنند.

از طرف دیگر، این محصول متعلق به خانواده Harmony اشنایدر الکتریک است؛ خانواده‌ای که برای تجهیزات کنترلی و اتوماسیون صنعتی مورد استفاده قرار می‌گیرد.

مشخصات فنی رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC

مشخصه	مقدار
برند	Schneider Electric
سری	Harmony Control Relays
مدل	RM17UBE16
نوع تجهیز	رله کنترل ولتاژ
کاربرد	تک‌فاز و DC
محدوده ولتاژ AC	20 تا 80 ولت
محدوده ولتاژ DC	20 تا 80 ولت
فرکانس AC	50/60Hz
تشخیص Overvoltage	دارد
تشخیص Undervoltage	دارد
نوع خروجی	1 C/O
حداکثر جریان سوئیچینگ	5A AC/DC
ظرفیت سوئیچینگ	1250VA
زمان تأخیر	0.1 تا 10 ثانیه
نصب	ریل DIN
نوع طراحی	ماژولار

این مشخصات بر اساس دیتاشیت RM17UBE16 و اطلاعات منتشرشده توسط اشنایدر الکتریک تنظیم شده‌اند.

تفاوت رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC با رله معمولی

رله معمولی معمولاً برای قطع و وصل یک مدار بر اساس فرمان الکتریکی استفاده می‌شود، اما رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC علاوه بر داشتن خروجی رله‌ای، وظیفه اندازه‌گیری و پایش ولتاژ را نیز انجام می‌دهد.

به زبان ساده، RM17UBE16 ابتدا ولتاژ مدار را بررسی می‌کند و سپس بر اساس تنظیمات انجام‌شده تصمیم می‌گیرد که خروجی رله در چه وضعیتی قرار داشته باشد.

این ویژگی باعث می‌شود چنین تجهیزی در مدارهای حفاظتی و کنترلی بسیار کاربردی‌تر از یک رله معمولی باشد.

نکات مهم هنگام انتخاب رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC

قبل از خرید رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC باید ولتاژ واقعی مدار بررسی شود.

محدوده اندازه‌گیری این مدل 20 تا 80 ولت AC و 20 تا 80 ولت DC است؛ بنابراین اگر ولتاژ مدار خارج از این محدوده باشد، این مدل انتخاب مناسبی نخواهد بود.

همچنین باید جریان مدار متصل به خروجی رله بررسی شود. حداکثر جریان سوئیچینگ اعلام‌شده برای محصول 5 آمپر است.

موضوع مهم دیگر، تعیین زمان تأخیر مناسب است. زمان تأخیر باید بر اساس رفتار واقعی سیستم و میزان حساسیت تجهیزات انتخاب شود.

در نهایت، سیم‌کشی و تنظیم رله باید مطابق نقشه اتصال و دستورالعمل فنی سازنده و توسط فرد متخصص انجام شود.

چرا رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC انتخاب مناسبی است؟

رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC ترکیبی از کنترل ولتاژ، تشخیص افت و افزایش ولتاژ، خروجی تبدیلی و زمان تأخیر قابل تنظیم را در یک تجهیز ماژولار ارائه می‌دهد.

محدوده اندازه‌گیری 20 تا 80 ولت AC/DC باعث می‌شود این مدل برای بسیاری از مدارهای کنترلی ولتاژ پایین مناسب باشد. همچنین نصب روی ریل DIN، طراحی جمع‌وجور و خروجی 1 C/O باعث می‌شود بتوان آن را به‌سادگی در تابلوهای برق و سیستم‌های اتوماسیون قرار داد.

اشنایدر الکتریک نیز RM17UBE16 را برای کاربردهای تک‌فاز و DC معرفی کرده و قابلیت تشخیص Overvoltage و Undervoltage، نصب روی ریل DIN و استفاده در کاربردهای صنعتی مختلف را برای آن مشخص کرده است.

جمع‌بندی رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC

در مجموع، رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC یک تجهیز مناسب برای پایش و کنترل ولتاژ در مدارهای تک‌فاز و DC است. این محصول با محدوده اندازه‌گیری 20 تا 80 ولت، قابلیت تشخیص افت و افزایش ولتاژ، خروجی 1 C/O، حداکثر جریان سوئیچینگ 5 آمپر و زمان تأخیر قابل تنظیم 0.1 تا 10 ثانیه، امکانات مناسبی برای مدارهای کنترل و اتوماسیون فراهم می‌کند.

نصب روی ریل DIN و طراحی ماژولار نیز باعث شده این رله برای استفاده در تابلوهای برق فضای کمی اشغال کند و نصب آن ساده باشد. بنابراین در پروژه‌هایی که کنترل دقیق ولتاژ اهمیت دارد، RM17UBE16 می‌تواند گزینه‌ای کاربردی از محصولات کنترلی اشنایدر باشد.

فروشگاه ایران اشنایدر با ارائه تجهیزات برق صنعتی و اتوماسیون، امکان بررسی و تهیه محصولات اشنایدر الکتریک را برای پروژه‌های مختلف فراهم می‌کند.

سوالات متداول درباره رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC

1. رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC چه ولتاژی را کنترل می‌کند؟

این مدل برای اندازه‌گیری و کنترل ولتاژ در محدوده 20 تا 80 ولت AC و همچنین 20 تا 80 ولت DC طراحی شده است.

2. آیا RM17UBE16 افزایش و کاهش ولتاژ را تشخیص می‌دهد؟

بله. رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC قابلیت تشخیص هم افزایش ولتاژ یا Overvoltage و هم کاهش ولتاژ یا Undervoltage را دارد.

3. خروجی RM17UBE16 چند آمپر است؟

حداکثر جریان سوئیچینگ این مدل 5 آمپر AC/DC است و خروجی آن از نوع 1 C/O یا کنتاکت تبدیلی است.

4. زمان تأخیر رله RM17UBE16 چقدر است؟

زمان تأخیر این رله قابل تنظیم است و در محدوده 0.1 تا 10 ثانیه قرار دارد.

5. رله کنترل ولتاژ تک فاز اشنایدر 20 تا 80 ولت ACوRM17UBE16 DC چگونه نصب می‌شود؟

این رله به‌صورت ماژولار طراحی شده و قابلیت نصب روی ریل DIN را دارد؛ بنابراین برای استفاده داخل تابلوهای برق مناسب است.

6. رله RM17UBE16 در چه تجهیزاتی کاربرد دارد؟

این مدل می‌تواند در تابلوهای برق، مدارهای فرمان، سیستم‌های اتوماسیون، تجهیزات پمپاژ، بالابرها، آسانسورها، ماشین‌آلات بسته‌بندی و برخی تجهیزات صنعتی مورد استفاده قرار گیرد. اشنایدر نیز این کاربردها را برای این خانواده از رله‌ها معرفی کرده است.
