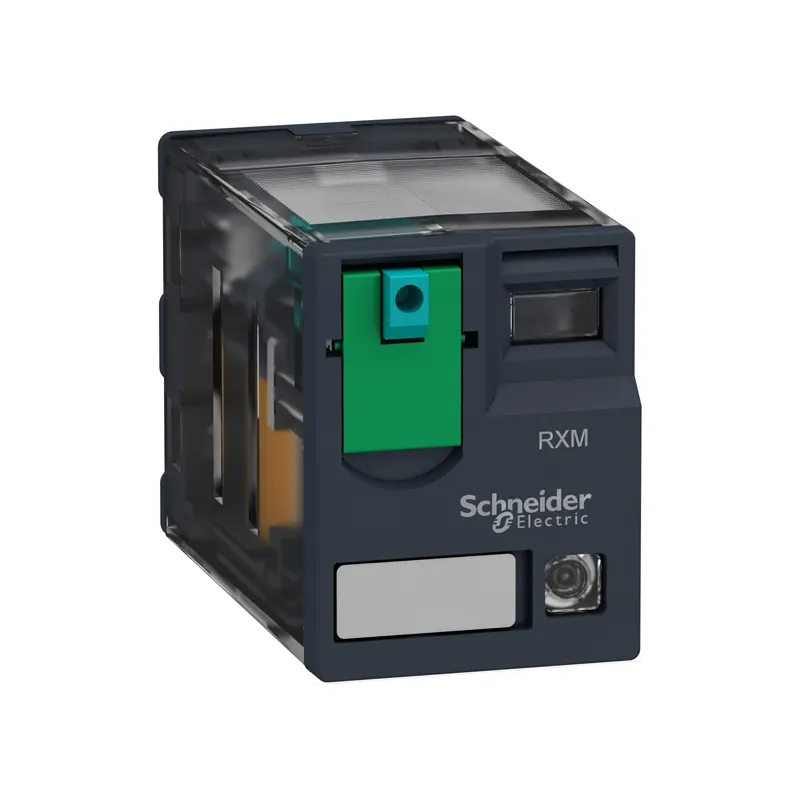

رله شیشه ای 8 پایه 24 ولت DC و 12 آمپر باRXM2AB2BD LED
رله شیشه ای 8 پایه 24 ولت DC و 12 آمپر باRXM2AB2BD LED با کوئل 24 ولت DC، جریان 12 آمپر، دو کنتاکت تبدیل، LED نشانگر و دکمه تست قفل شونده، مناسب سوکت RXZE در تابلوهای برق صنعتی و اتوماسیون. اورجینال، مطابق استاندارد IEC، با گارانتی معتبر، ارسال سریع و مشاوره فنی رایگان.
ارسال سریع
ضمانت اصالت کالا
پشتیبانی آنلاین
گارانتی محصول
معرفی محصول
رله شیشه ای 8 پایه 24 ولت DC و 12 آمپر باRXM2AB2BD LED یکی از پرکاربردترین رله‌های فرمان در تابلوهای برق صنعتی است که توسط شرکت اشنایدر الکتریک و در خانواده Zelio RXM (Harmony) تولید می‌شود.
رله شیشه ای 8 پایه 24 ولت DC و 12 آمپر باRXM2AB2BD LED دو کنتاکت تغییروضعیت‌دهنده (2 C/O) دارد و ولتاژ کویل آن ۲۴ ولت DC است. توانایی عبور جریان ۱۲ آمپر، چراغ LED نمایش وضعیت و دکمه تست قفل‌شونده از ویژگی‌های شاخص آن به شمار می‌آید.
بدنه شفاف و ساختار ۸ پایه این محصول باعث شده نصب، عیب‌یابی و تعویض آن بسیار ساده باشد. اگر برای تابلوی فرمان، خط تولید یا سیستم اتوماسیون خود به یک رله رابط مطمئن و اقتصادی نیاز دارید، ادامه این مطلب اطلاعات کاملی درباره مشخصات، کاربرد و نکات خرید این مدل در اختیار شما می‌گذارد.
معرفی رله شیشه ای 8 پایه 24 ولت DC و 12 آمپر باRXM2AB2BD LED
رله‌ها قطعاتی الکترومکانیکی هستند که با یک سیگنال فرمان کوچک، مدارهای پرقدرت‌تر را وصل یا قطع می‌کنند. در تابلوهای برق، رله‌های کوچک پلاگینی نقش واسط میان PLC، سنسورها، کلیدهای فشاری و بارهای خروجی مانند کنتاکتور، شیر برقی و چراغ سیگنال را بر عهده دارند.
مدل RXM2AB2BD از سری RXM اشنایدر الکتریک، یک رله مینیاتوری پلاگین است که روی سوکت‌های خانواده RXZE نصب می‌شود. کد این رله از چند بخش تشکیل شده است: RXM نام سری، ۲ نشان‌دهنده تعداد کنتاکت‌های تغییروضعیت، AB مشخصه جریان ۱۲ آمپر و BD کد ولتاژ ۲۴ ولت DC است.
عبارت «شیشه‌ای» در بازار ایران به رله‌هایی گفته می‌شود که بدنه شفاف دارند و اجزای داخلی آن‌ها دیده می‌شود. این شفافیت هنگام سرویس و تعمیر تابلو به تکنسین کمک می‌کند تا وضعیت کنتاکت‌ها را بدون باز کردن رله بررسی کند. همچنین عبارت «۸ پایه» به تعداد پین‌های تخت این رله اشاره دارد که در سوکت جای می‌گیرند.
در ادامه، ویژگی‌های فنی و کاربردهای رله شیشه ای 8 پایه 24 ولت DC و 12 آمپر باRXM2AB2BD LED را به‌صورت کامل بررسی می‌کنیم تا بتوانید با اطمینان آن را در پروژه‌های خود به کار ببرید.
مشخصات فنی رله شیشه ای 8 پایه 24 ولت DC و 12 آمپر باRXM2AB2BD LED
مشخصات رله شیشه ای 8 پایه 24 ولت DC و 12 آمپر باRXM2AB2BD LED بر اساس اطلاعات کاتالوگ رسمی سازنده و مراجع فنی معتبر در جدول زیر آمده است:
| مشخصه | مقدار |
|---|---|
| سازنده | Schneider Electric |
| خانواده محصول | Zelio Relay / Harmony RXM |
| نوع | رله مینیاتوری پلاگین |
| ترکیب کنتاکت‌ها | 2 C/O (دو کنتاکت تغییروضعیت) |
| ولتاژ کویل | ۲۴ ولت DC |
| مقاومت کویل | حدود ۶۵۰ اهم |
| توان مصرفی کویل | حدود ۰٫۹ وات |
| جریان حرارتی نامی | ۱۲ آمپر در دمای ۴۰- تا ۵۵ درجه سانتی‌گراد |
| جنس کنتاکت | آلیاژ نقره-نیکل (AgNi) |
| شکل پایه‌ها | تخت (Flat) |
| ولتاژ عایقی نامی | ۲۵۰ ولت طبق IEC و ۳۰۰ ولت طبق UL و CSA |
| ولتاژ تحمل ضربه | ۴ کیلوولت (۱٫۲/۵۰ میکروثانیه) |
| نمایشگر وضعیت | LED |
| کنترل دستی | دکمه تست قفل‌شونده |
| درجه حفاظت | IP40 |
| دمای کار | ۴۰- تا ۵۵ درجه سانتی‌گراد |
| ضریب بهره‌برداری | ۲۰ درصد |
علاوه بر این، جریان نامی ۱۲ آمپر برای کنتاکت‌های باز (NO) در ۲۵۰ ولت AC و ۲۸ ولت DC ذکر شده و برای کنتاکت‌های بسته (NC) حدود ۶ آمپر است. بنابراین هنگام طراحی مدار، باید به تفاوت ظرفیت این دو نوع کنتاکت توجه کنید.
ویژگی‌های رله شیشه ای 8 پایه 24 ولت DC و 12 آمپر باRXM2AB2BD LED
رله شیشه ای 8 پایه 24 ولت DC و 12 آمپر باRXM2AB2BD LED با وجود ابعاد کوچک، مجموعه‌ای از امکانات مفید را در اختیار طراح و بهره‌بردار قرار می‌دهد. مهم‌ترین ویژگی‌های آن عبارت‌اند از:
- دو کنتاکت مستقل تغییروضعیت: با یک فرمان می‌توان دو مدار جداگانه را هم‌زمان کنترل کرد، مثلاً یکی برای مدار قدرت و دیگری برای ارسال سیگنال به PLC.
- چراغ LED نمایش وضعیت: با وصل شدن کویل، LED روشن می‌شود و بدون نیاز به مولتی‌متر می‌توان از برقراری فرمان مطمئن شد.
- دکمه تست قفل‌شونده: با فشردن دکمه آبی جلوی رله، کنتاکت‌ها به‌صورت لحظه‌ای عمل می‌کنند و با بالا زدن قسمت سبزرنگ، حالت تست قفل می‌شود. این قابلیت راه‌اندازی و عیب‌یابی را بسیار سریع می‌کند.
- نشانگر مکانیکی وضعیت کنتاکت: حتی در شرایط قطع برق، موقعیت کنتاکت‌ها قابل مشاهده است.
- کنتاکت‌های نقره-نیکل: این آلیاژ مقاومت تماسی پایین و طول عمر مناسبی دارد و برای بارهای عمومی کنترلی بسیار مناسب است.
- عمر مکانیکی بالا: طبق اطلاعات منتشرشده، عمر مکانیکی در حالت بی‌باری تا حدود ۱۰ میلیون عملکرد و عمر الکتریکی با بار مقاومتی حدود ۱۰۰ هزار عملکرد گزارش شده است.
- زمان عملکرد سریع: زمان وصل و قطع این رله در حدود ۲۰ میلی‌ثانیه است.
- دامنه دمایی گسترده: امکان کار در محدوده ۴۰- تا ۵۵ درجه سانتی‌گراد، آن را برای محیط‌های صنعتی مناسب می‌سازد.
- استانداردها و تأییدیه‌ها: این رله مطابق استانداردهای IEC 61810-1، UL 508 و CSA C22.2 No.14 ساخته شده و دارای تأییدیه‌های معتبر بین‌المللی است.
نکته مهم این است که کویل این مدل فاقد مدار حفاظت در برابر نویز است. بنابراین اگر رله را با خروجی ترانزیستوری PLC یا مدارهای حساس راه‌اندازی می‌کنید، استفاده از ماژول حفاظتی دیود یا واریستور سازگار با سوکت‌های RXZE توصیه می‌شود.
کاربرد رله شیشه ای 8 پایه 24 ولت DC و 12 آمپر باRXM2AB2BD LED
رله شیشه ای 8 پایه 24 ولت DC و 12 آمپر باRXM2AB2BD LED به دلیل انعطاف‌پذیری بالا، در صنایع و پروژه‌های متنوعی مورد استفاده قرار می‌گیرد. بنابراین آشنایی با کاربردهای رایج آن به انتخاب بهتر کمک می‌کند.
۱. رابط بین PLC و بارهای صنعتی: خروجی‌های دیجیتال PLC معمولاً جریان کمی دارند. رله RXM2AB2BD سیگنال ۲۴ ولت DC را دریافت می‌کند و کنتاکت‌های آن، بارهای بزرگ‌تر یا مدارهای ولتاژ بالاتر را فرمان می‌دهند. به این ترتیب خروجی PLC از جریان‌های زیاد و نویز مدارهای قدرت جدا می‌ماند.
۲. تابلوهای فرمان موتور: در مدارهای استارت و استاپ، این رله می‌تواند فرمان کویل کنتاکتور را وصل کند و هم‌زمان با کنتاکت دوم، سیگنال وضعیت را به سیستم کنترل بفرستد.
۳. سیستم‌های اتوماسیون ساختمان: کنترل پمپ‌ها، فن‌ها، دمپرها و سیستم‌های روشنایی در ساختمان‌های هوشمند یکی از موارد استفاده این رله است.
۴. ماشین‌آلات بسته‌بندی و انتقال مواد: در خطوط بسته‌بندی و نوار نقاله‌ها، رله‌های مینیاتوری برای تکرار سیگنال‌ها، ایجاد اینترلاک و کنترل شیرهای برقی به کار می‌روند.
۵. مدارهای ایمنی و اینترلاک: با استفاده از دو کنتاکت تغییروضعیت می‌توان منطق‌های ساده اینترلاک و تکرار سیگنال ایمنی را پیاده‌سازی کرد.
۶. تابلوهای روشنایی و سیگنالینگ: فرمان چراغ‌های هشدار، آژیر و بازرها با این رله به‌سادگی انجام می‌شود.
۷. آموزش و کارگاه‌های صنعتی: به دلیل بدنه شفاف و دکمه تست، این مدل برای آموزش اصول مدارهای فرمان نیز گزینه مناسبی است.
نحوه نصب و سیم‌بندی رله شیشه ای 8 پایه 24 ولت DC و 12 آمپر باRXM2AB2BD LED
رله شیشه ای 8 پایه 24 ولت DC و 12 آمپر باRXM2AB2BD LED بدون نیاز به لحیم‌کاری روی سوکت نصب می‌شود. سوکت‌های خانواده RXZE با ریل استاندارد DIN سازگارند و در دو نوع پایانه ترکیبی و پایانه مجزا عرضه می‌شوند. همچنین گیره فلزی یا پلاستیکی نگهدارنده، رله را در برابر لرزش محکم نگه می‌دارد.
برای نصب صحیح، مراحل زیر را دنبال کنید:
- ابتدا برق تابلو را کاملاً قطع کنید.
- سوکت مناسب را روی ریل DIN نصب کنید.
- سیم‌های کویل را به پایانه‌های مربوطه متصل کنید و به قطبیت ۲۴ ولت DC دقت کنید.
- سیم‌های بار را به کنتاکت‌های مشترک، باز و بسته وصل کنید.
- رله را با فشار ملایم داخل سوکت قرار دهید و گیره نگهدارنده را ببندید.
- پس از وصل برق، روشن شدن LED را بررسی کنید و در صورت نیاز از دکمه تست استفاده کنید.
علاوه بر این، جریان هر کنتاکت را از مقدار نامی بالاتر نگیرید. برای بارهای القایی مانند کویل کنتاکتور یا شیر برقی، استفاده از مدار حفاظتی موازی با بار، عمر کنتاکت‌ها را به‌طور محسوس افزایش می‌دهد.
نکات انتخاب و خرید رله شیشه ای 8 پایه 24 ولت DC و 12 آمپر باRXM2AB2BD LED
خرید رله با کد دقیق و از منبع معتبر اهمیت زیادی دارد، زیرا تفاوت‌های کوچک در کد می‌تواند ولتاژ کویل یا جریان کنتاکت را کاملاً تغییر دهد. به نکات زیر توجه کنید:
- ولتاژ کویل را بررسی کنید: حرف‌های پایانی کد ولتاژ را مشخص می‌کنند. BD یعنی ۲۴ ولت DC؛ بنابراین این رله را نباید به ولتاژ AC یا ولتاژ دیگر وصل کنید.
- تعداد کنتاکت‌ها را متناسب با نیاز انتخاب کنید: مدل‌های ۲ کنتاکتی ۱۲ آمپر، ۳ کنتاکتی ۱۰ آمپر و ۴ کنتاکتی ۶ آمپر در این سری وجود دارند و ابعاد همگی یکسان است.
- سوکت سازگار تهیه کنید: برای این رله باید از سوکت‌های سری RXZE استفاده شود.
- اصالت کالا را بررسی کنید: رله اصل دارای بسته‌بندی سالم، کد مشخص و کیفیت ساخت یکنواخت است.
- پشتیبانی و گارانتی: خرید از فروشگاه تخصصی، امکان مشاوره فنی و تعویض در صورت مغایرت را فراهم می‌کند.
- تهیه ماژول حفاظتی: در صورت استفاده در مدارهای حساس، ماژول دیود یا RC را هم‌زمان تهیه کنید.
در نتیجه، انتخاب دقیق رله و سوکت مناسب از ابتدا، هزینه‌های تعمیر و توقف تولید را کاهش می‌دهد.
جمع‌بندی رله شیشه ای 8 پایه 24 ولت DC و 12 آمپر باRXM2AB2BD LED
رله شیشه ای 8 پایه 24 ولت DC و 12 آمپر باRXM2AB2BD LED ساخت اشنایدر الکتریک، گزینه‌ای مطمئن برای کنترل مدارهای فرمان در تابلوهای صنعتی، ساختمانی و ماشین‌آلات است. دو کنتاکت تغییروضعیت، جریان نامی ۱۲ آمپر، LED نمایش وضعیت، دکمه تست قفل‌شونده و کنتاکت‌های AgNi آن را به رله‌ای کاربردی و ساده در نصب تبدیل کرده است.
اگر به دنبال خرید رله اصل، سوکت سازگار و مشاوره فنی هستید، فروشگاه ایران اشنایدر با ارائه محصولات اشنایدر الکتریک و راهنمایی تخصصی در کنار شماست. برای استعلام قیمت و موجودی، با کارشناسان ایران اشنایدر تماس بگیرید.
سوالات متداول رله شیشه ای 8 پایه 24 ولت DC و 12 آمپر باRXM2AB2BD LED
۱. رله شیشه ای 8 پایه 24 ولت DC و 12 آمپر باRXM2AB2BD LED با چه ولتاژی کار می‌کند؟
ولتاژ کویل این مدل ۲۴ ولت DC است و نباید به منبع AC یا ولتاژ دیگر متصل شود.
۲. حداکثر جریان کنتاکت‌های این رله چقدر است؟
جریان نامی کنتاکت‌های باز ۱۲ آمپر است. برای کنتاکت‌های بسته، مقدار نامی حدود ۶ آمپر گزارش شده است.
۳. برای نصب این رله از چه سوکتی باید استفاده کنم؟
این رله روی سوکت‌های خانواده RXZE نصب می‌شود و برای نصب روی ریل DIN مناسب است.
۴. دکمه تست قفل‌شونده چه کاربردی دارد؟
این دکمه بدون نیاز به فرمان الکتریکی، کنتاکت‌ها را فعال می‌کند. با فشردن دکمه آبی، عملکرد لحظه‌ای و با بالا زدن قسمت سبز، حالت قفل‌شده ایجاد می‌شود. از این قابلیت در راه‌اندازی و عیب‌یابی استفاده می‌شود.
۵. آیا این رله برای خروجی PLC مناسب است؟
بله، در تابلوهای اتوماسیون به‌عنوان واسط میان PLC و بارها استفاده می‌شود. برای حفاظت بهتر در برابر پیک ولتاژ کویل، ماژول دیود یا واریستور سازگار را نیز در نظر بگیرید.
۶. تفاوت رله شیشه ای 8 پایه 24 ولت DC و 12 آمپر باRXM2AB2BD LED با مدل‌های بدون LED چیست؟
این مدل دارای LED نمایش وضعیت و دکمه تست قفل‌شونده است و عیب‌یابی را ساده‌تر می‌کند. مشخصات اصلی کنتاکت و کویل آن با مدل‌های هم‌خانواده مشابه است، اما برای انتخاب دقیق باید کد کامل را بررسی کنید.
محصولات مرتبط

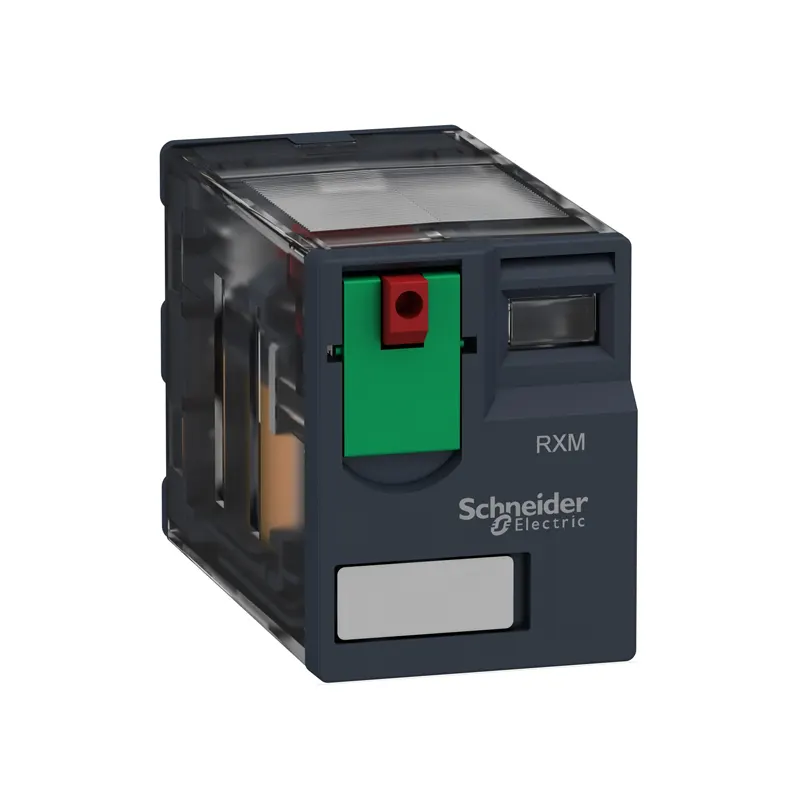

رله شیشه ای 8 پایه230 ولت AC بدون LED اشنایدر RXM2AB1P7
