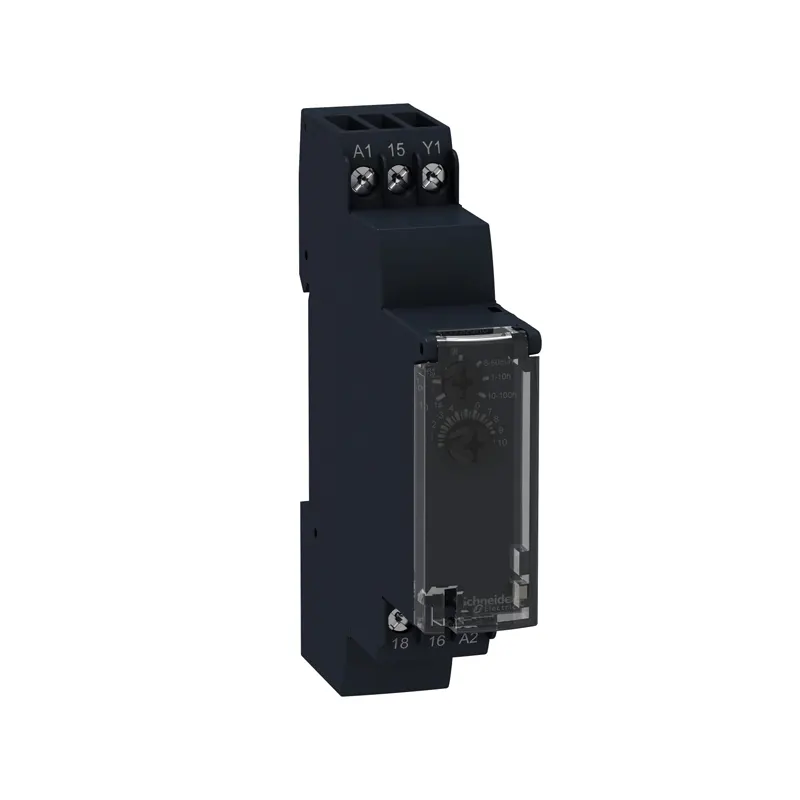

تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU

تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU یکی از تجهیزات کاربردی در اتوماسیون صنعتی است که برای ایجاد تأخیر زمانی در وصل مدارهای الکتریکی استفاده می‌شود. این تایمر از محصولات سری Harmony Timer Relays اشنایدر الکتریک است و با قابلیت تنظیم بازه‌های زمانی متنوع، امکان کنترل دقیق‌تر عملکرد تجهیزات را در مدارهای فرمان فراهم می‌کند.

تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU برای استفاده در تابلوهای برق صنعتی، مدارهای کنترلی، تجهیزات ساختمانی و سیستم‌های اتوماسیون مناسب است. پشتیبانی از تغذیه 24 ولت DC و محدوده 24 تا 240 ولت AC، خروجی رله‌ای 8 آمپر و طراحی ماژولار از ویژگی‌های مهم این محصول محسوب می‌شوند.

اگر برای اجرای یک فرمان الکتریکی به تأخیر قابل تنظیم نیاز دارید، تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU می‌تواند با توجه به شرایط مدار و نوع کاربرد، گزینه‌ای مناسب برای طراحی سیستم کنترل باشد.

معرفی تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU

رله زمانی یا تایمر صنعتی تجهیزی است که با استفاده از یک بازه زمانی مشخص، زمان تغییر وضعیت کنتاکت‌های خروجی را کنترل می‌کند. این عملکرد به طراح مدار اجازه می‌دهد روشن شدن یا فعال شدن یک بخش از سیستم را به زمان دیگری موکول کند. در بسیاری از کاربردهای صنعتی، اجرای هم‌زمان فرمان‌ها مناسب نیست و لازم است تجهیزات با فاصله زمانی مشخص وارد مدار شوند.

تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU از نوع تایمر تأخیر در وصل است. در این حالت، پس از اعمال تغذیه به تایمر، زمان‌سنجی آغاز می‌شود و با سپری شدن زمان تنظیم‌شده، رله خروجی تغییر وضعیت می‌دهد. این ویژگی برای کنترل توالی عملکرد تجهیزات و جلوگیری از فعال شدن فوری یک فرمان کاربرد دارد.

این محصول با طراحی ماژولار ساخته شده و برای نصب در تابلوهای برق و سیستم‌های کنترل صنعتی در نظر گرفته شده است. عرض کم بدنه، ترمینال‌های پیچی و تنظیمات روی پنل جلویی، استفاده از آن را در بسیاری از پروژه‌های کنترلی آسان می‌کند.

مشخصات فنی تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU

پیش از انتخاب تایمر، بررسی مشخصات الکتریکی، بازه زمانی، نوع کنتاکت و ابعاد بدنه اهمیت زیادی دارد. مشخصات اصلی این مدل بر اساس اطلاعات فنی سازنده به شرح زیر است:

• برند: Schneider Electric
• سری محصول: Harmony Timer Relays
• مدل: RE17RAMU
• نوع تجهیز: رله زمانی ماژولار
• نوع عملکرد: تأخیر در وصل یا On-Delay
• بازه تنظیم زمان: از 0.1 ثانیه تا 100 ساعت، با انتخاب محدوده مناسب
• محدوده‌های زمانی قابل انتخاب: 0.1 تا 1 ثانیه، 1 تا 10 ثانیه، 6 تا 60 ثانیه، 1 تا 10 دقیقه، 6 تا 60 دقیقه، 1 تا 10 ساعت و 10 تا 100 ساعت
• ولتاژ تغذیه: 24 تا 240 ولت AC با فرکانس 50/60 هرتز و 24 ولت DC
• جریان نامی خروجی: 8 آمپر
• ترکیب کنتاکت خروجی: یک کنتاکت تبدیلی 1 C/O
• عرض بدنه: 17.5 میلی‌متر
• ارتفاع بدنه: حدود 90 میلی‌متر
• عمق بدنه: حدود 72 میلی‌متر
• روش اتصال: ترمینال پیچی
• روش تنظیم: سلکتورهای روی پنل جلویی

نکته مهم این است که بازه زمانی با انتخاب محدوده مناسب و تنظیم مقدار موردنظر تعیین می‌شود. بنابراین برای تنظیم دقیق، باید محدوده انتخاب‌شده با زمان موردنیاز هماهنگ باشد. همچنین مقدار واقعی زمان تأخیر، دقت تنظیم و شرایط نصب باید مطابق دیتاشیت و دستورالعمل سازنده بررسی شود.

نحوه عملکرد تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU

عملکرد تأخیر در وصل به این معناست که خروجی بلافاصله پس از آغاز زمان‌سنجی تغییر وضعیت نمی‌دهد. ابتدا تغذیه به تایمر اعمال می‌شود و سپس شمارش زمان آغاز خواهد شد. هنگامی که مدت تعیین‌شده سپری شود، کنتاکت خروجی به وضعیت مربوط به عملکرد تایمر منتقل می‌شود.

برای مثال، فرض کنید در یک مدار فرمان لازم است فن تهویه چند ثانیه پس از فعال شدن سیستم شروع به کار کند. در چنین شرایطی می‌توان از تایمر تأخیر در وصل استفاده کرد تا پس از اعمال تغذیه و سپری شدن زمان تنظیم‌شده، فرمان خروجی صادر شود. این روش در مدارهایی که ترتیب اجرای فرمان‌ها اهمیت دارد، کاربرد فراوانی دارد.

تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU برای کاربردهایی مناسب است که به تأخیر زمانی قابل تنظیم نیاز دارند. با این حال، عملکرد دقیق مدار به سیم‌بندی، شرایط تغذیه، نحوه استفاده از کنتاکت‌ها و تنظیم صحیح دستگاه وابسته است.

باید توجه داشت که تأخیر در وصل با تأخیر در قطع تفاوت دارد. در عملکرد تأخیر در وصل، تغییر وضعیت خروجی پس از سپری شدن زمان تنظیم‌شده انجام می‌شود؛ اما در عملکرد تأخیر در قطع، خروجی پس از وقوع شرایط مشخص و با تأخیر زمانی به وضعیت اولیه بازمی‌گردد. بنابراین هنگام خرید، انتخاب نوع عملکرد متناسب با نقشه مدار ضروری است.

بازه زمانی قابل تنظیم در تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU

یکی از مزیت‌های مهم این مدل، امکان انتخاب چند محدوده زمانی مختلف است. این قابلیت به کاربر اجازه می‌دهد از یک تایمر در پروژه‌هایی با نیازهای زمانی متفاوت استفاده کند؛ از تأخیرهای کوتاه در حد کسری از ثانیه تا بازه‌های طولانی چندساعته.

محدوده‌های زمانی این مدل عبارت‌اند از:

• 0.1 تا 1 ثانیه: مناسب برای برخی فرمان‌های سریع و تأخیرهای کوتاه.
• 1 تا 10 ثانیه: مناسب برای تأخیرهای چندثانیه‌ای در مدارهای فرمان.
• 6 تا 60 ثانیه: قابل استفاده در کاربردهایی که به فاصله زمانی بیشتر از چند ثانیه نیاز دارند.
• 1 تا 10 دقیقه: مناسب برای توالی‌های کنترلی با تأخیر چنددقیقه‌ای.
• 6 تا 60 دقیقه: برای مدارهایی که به بازه‌های زمانی طولانی‌تر نیاز دارند.
• 1 تا 10 ساعت: مناسب برای برخی برنامه‌های کنترلی چندساعته.
• 10 تا 100 ساعت: برای کاربردهایی که به تأخیرهای طولانی نیاز دارند.

در زمان تنظیم، ابتدا محدوده مناسب انتخاب می‌شود و سپس مقدار موردنظر مطابق درجه‌بندی روی پنل تنظیم خواهد شد. انتخاب محدوده اشتباه ممکن است باعث شود زمان واقعی عملکرد با انتظار اپراتور مطابقت نداشته باشد.

برای نمونه، اگر زمان موردنیاز 5 ثانیه باشد، محدوده 1 تا 10 ثانیه می‌تواند انتخاب مناسبی باشد. برای تأخیر 4 ساعت نیز باید محدوده 1 تا 10 ساعت انتخاب شود. این مثال‌ها صرفاً روش انتخاب محدوده را توضیح می‌دهند و تنظیم نهایی باید طبق راهنمای سازنده انجام شود.

کاربردهای تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU

تایمرهای صنعتی در سیستم‌هایی استفاده می‌شوند که زمان شروع عملکرد تجهیزات باید کنترل شود. کاربرد مناسب این محصول به نوع مدار، جریان مصرف‌کننده و منطق کنترلی پروژه بستگی دارد.

استفاده در تابلو برق صنعتی

در تابلوهای برق، گاهی لازم است پس از وصل تغذیه یا صدور فرمان، بخشی از مدار با تأخیر فعال شود. استفاده از تایمر تأخیر در وصل می‌تواند این فاصله زمانی را ایجاد کند. این روش در طراحی مدارهای فرمان و کنترل توالی تجهیزات مفید است.

تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU می‌تواند در چنین مدارهایی نقش عنصر زمان‌ساز را بر عهده بگیرد؛ البته انتخاب آن باید با توجه به ولتاژ تغذیه، جریان خروجی و شرایط واقعی بار انجام شود.

استفاده در سیستم‌های تهویه و تأسیسات ساختمانی

در برخی سیستم‌های تهویه، پمپ‌ها و تجهیزات تأسیساتی، اجرای فوری تمام فرمان‌ها ضرورت ندارد. ایجاد فاصله زمانی میان مراحل راه‌اندازی می‌تواند بخشی از منطق کنترلی سیستم باشد. تایمر زمانی در این شرایط برای ایجاد تأخیر قابل تنظیم به کار می‌رود.

با این حال، نوع بار و جریان راه‌اندازی تجهیزات باید به‌دقت بررسی شود. جریان نامی 8 آمپر به‌تنهایی به این معنا نیست که هر موتور یا بار القایی را می‌توان مستقیماً به خروجی تایمر متصل کرد. در بسیاری از کاربردها، استفاده از کنتاکتور یا واسطه مناسب ضروری است.

استفاده در ماشین‌آلات صنعتی

در ماشین‌آلاتی که چند مرحله عملیاتی دارند، ممکن است مرحله دوم پس از مدت مشخصی از فعال شدن مرحله نخست شروع شود. تایمر می‌تواند در مدار فرمان برای ایجاد چنین فاصله‌ای استفاده شود.

در این نوع کاربرد، لازم است تایمر با سایر تجهیزات کنترلی مانند کنتاکتورها، رله‌های حفاظتی، کلیدهای فرمان و سیستم توقف اضطراری به‌درستی هماهنگ شود. تایمر به‌تنهایی جایگزین تجهیزات حفاظتی نیست و نباید به‌عنوان وسیله اصلی ایمنی ماشین استفاده شود.

استفاده در سیستم‌های کنترل پمپ

در بعضی مدارهای کنترل پمپ، اجرای فرمان با تأخیر می‌تواند بخشی از منطق عملکرد باشد. برای مثال، در یک سیستم چندمرحله‌ای ممکن است لازم باشد فعال شدن یک پمپ کمکی پس از سپری شدن زمان مشخص انجام شود.

در چنین شرایطی، انتخاب تایمر باید براساس توالی عملکرد، نوع فرمان، شرایط قطع و وصل و الزامات حفاظت موتور صورت گیرد. اگر کنترل سطح، فشار یا جلوگیری از کارکرد خشک پمپ موردنیاز باشد، تجهیزات مخصوص این وظایف نیز باید در مدار وجود داشته باشند.

ویژگی‌های طراحی تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU

طراحی ماژولار و عرض کم

عرض 17.5 میلی‌متری بدنه به طراح تابلو کمک می‌کند از فضای نصب به شکل بهینه استفاده کند. در تابلوهایی که تعداد زیادی رله و تجهیزات فرمان نصب می‌شوند، ابعاد جمع‌وجور می‌تواند در نظم و چیدمان بهتر قطعات مؤثر باشد.

البته هنگام طراحی تابلو، فقط عرض تجهیز اهمیت ندارد؛ فضای سیم‌کشی، دسترسی به ترمینال‌ها، تهویه و فاصله مناسب از سایر تجهیزات نیز باید در نظر گرفته شود.

تغذیه با ولتاژهای متداول

پشتیبانی از 24 ولت DC و 24 تا 240 ولت AC، انعطاف‌پذیری مناسبی برای استفاده در مدارهای فرمان مختلف ایجاد می‌کند. با وجود این قابلیت، پیش از نصب باید نوع منبع تغذیه و مقدار ولتاژ واقعی مدار مشخص شود.

عبارت 24 تا 240 ولت AC به معنی پشتیبانی از محدوده مشخص‌شده برای تغذیه متناوب است و نباید آن را با پشتیبانی از تمام ولتاژهای DC یکسان دانست. طبق مشخصات این مدل، تغذیه DC اعلام‌شده 24 ولت است.

خروجی رله‌ای تبدیلی

خروجی این مدل از نوع یک کنتاکت تبدیلی است. کنتاکت تبدیلی امکان استفاده از مسیر مشترک و انتخاب میان وضعیت باز و بسته را در مدار فراهم می‌کند. این ویژگی برای طراحی منطق‌های مختلف فرمان مفید است.

جریان نامی اعلام‌شده برای خروجی 8 آمپر است؛ اما ظرفیت مجاز واقعی به نوع بار، ولتاژ کاری، شرایط قطع و وصل و رده کاربرد بستگی دارد. برای بارهای موتوری یا جریان‌های هجومی، باید مشخصات کامل خروجی بررسی شود و در صورت نیاز از کنتاکتور واسطه استفاده شود.

تنظیم از روی پنل جلویی

تنظیم محدوده و زمان از طریق کنترل‌های روی پنل جلویی انجام می‌شود. این روش به تکنسین اجازه می‌دهد بدون نیاز به تجهیزات برنامه‌نویسی، مقدار تأخیر را مطابق نیاز مدار تعیین کند. برای کاهش خطا، بهتر است پس از تنظیم، عملکرد تایمر در شرایط واقعی یا در آزمون کنترل‌شده بررسی شود.

نکات مهم در نصب تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU

برای عملکرد صحیح تایمر، نصب باید مطابق نقشه و دستورالعمل سازنده انجام شود. پیش از هرگونه سیم‌کشی، تغذیه مدار را قطع کنید و از نبود ولتاژ اطمینان داشته باشید. اتصال اشتباه ترمینال‌ها ممکن است موجب عملکرد نامناسب یا آسیب به تجهیزات شود.

نکات مهم در نصب عبارت‌اند از:

1. بررسی ولتاژ تغذیه: مطمئن شوید ولتاژ و نوع جریان منبع با مشخصات مجاز دستگاه مطابقت دارد.
2. انتخاب بازه زمانی: محدوده‌ای را انتخاب کنید که مقدار موردنیاز در آن قرار بگیرد.
3. بررسی کنتاکت خروجی: جریان و نوع بار را با ظرفیت مجاز کنتاکت تطبیق دهید.
4. رعایت نقشه سیم‌بندی: شماره ترمینال‌ها را از روی نقشه رسمی همان مدل بررسی کنید و بر اساس حدس سیم‌کشی نکنید.
5. اتصال مطمئن سیم‌ها: سطح مقطع سیم و نحوه اتصال را با مشخصات ترمینال هماهنگ کنید.
6. آزمایش عملکرد: پس از نصب، زمان تأخیر و تغییر وضعیت خروجی را در شرایط کنترل‌شده بررسی کنید.
7. رعایت الزامات ایمنی: تجهیزات حفاظتی لازم برای مدار و مصرف‌کننده باید مستقل از عملکرد زمان‌سنج در نظر گرفته شوند.

تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU زمانی بهترین عملکرد را ارائه می‌دهد که انتخاب، نصب و تنظیم آن براساس مشخصات فنی و نیاز واقعی مدار انجام شود.

تفاوت تایمر تأخیر در وصل با تایمرهای دیگر

تایمرهای صنعتی از نظر نوع عملکرد، محدوده زمانی و ساختار خروجی با یکدیگر تفاوت دارند. برخی مدل‌ها پس از وصل تغذیه، خروجی را با تأخیر فعال می‌کنند؛ برخی دیگر پس از دریافت فرمان، خروجی را برای مدت معینی روشن نگه می‌دارند یا با تأخیر به حالت اولیه بازمی‌گردند.

در تایمر تأخیر در وصل، هدف اصلی به تعویق انداختن تغییر وضعیت خروجی پس از آغاز زمان‌سنجی است. این عملکرد برای راه‌اندازی مرحله‌ای و ایجاد فاصله زمانی در مدار فرمان مناسب است.

در مقابل، تایمر تأخیر در قطع برای کاربردهایی استفاده می‌شود که خروجی باید پس از پایان فرمان یا وقوع شرایط مشخص، مدتی در وضعیت فعال باقی بماند. تایمرهای پالسی نیز عملکرد متفاوتی دارند و معمولاً یک بازه مشخص از فعال بودن خروجی را ایجاد می‌کنند.

به همین دلیل، هنگام انتخاب محصول فقط به عبارت «تایمر» یا محدوده زمانی توجه نکنید. نوع عملکرد، ولتاژ تغذیه، ترکیب کنتاکت و ظرفیت خروجی باید با نقشه مدار هماهنگ باشند.

راهنمای انتخاب تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU

انتخاب تایمر مناسب با مشخص کردن نیاز پروژه آغاز می‌شود. نخست باید تعیین کنید که خروجی دقیقاً در چه زمانی و تحت چه شرایطی تغییر وضعیت دهد. سپس ولتاژ تغذیه، نوع بار و ظرفیت موردنیاز کنتاکت بررسی شود.

اگر مدار به تأخیر در وصل نیاز دارد و بازه موردنظر در محدوده قابل تنظیم این مدل قرار می‌گیرد، RE17RAMU می‌تواند گزینه‌ای قابل بررسی باشد. اگر به عملکردهایی مانند تأخیر در قطع، تایمر ستاره‌مثلث یا کنترل چندمرحله‌ای نیاز دارید، باید نوع عملکرد موردنیاز را با مشخصات دقیق محصول تطبیق دهید.

در انتخاب نهایی به این موارد توجه کنید:

• آیا تأخیر باید پس از وصل تغذیه شروع شود؟
• آیا ولتاژ تغذیه مدار 24 ولت DC یا در محدوده مجاز AC است؟
• آیا بازه زمانی موردنیاز در محدوده قابل تنظیم تایمر قرار دارد؟
• آیا ظرفیت کنتاکت برای نوع بار کافی است؟
• آیا برای راه‌اندازی موتور یا بار القایی به کنتاکتور واسطه نیاز دارید؟
• آیا فضای نصب و شرایط محیطی تابلو برای دستگاه مناسب است؟

با پاسخ دادن به این پرسش‌ها، می‌توان احتمال انتخاب اشتباه را کاهش داد و تایمری متناسب با نیاز واقعی سیستم انتخاب کرد.

خرید تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU از ایران اشنایدر

هنگام تهیه تجهیزات اتوماسیون صنعتی، تطبیق شماره فنی با مشخصات موردنیاز پروژه اهمیت زیادی دارد. در خرید تایمر باید علاوه بر نام برند، مدل دقیق، نوع عملکرد، ولتاژ تغذیه، بازه زمانی و ترکیب کنتاکت بررسی شود.

تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU با خروجی رله‌ای 8 آمپر، تغذیه 24 ولت DC یا 24 تا 240 ولت AC و محدوده‌های زمانی متنوع، برای بسیاری از مدارهای فرمان قابل بررسی است. با این حال، تناسب نهایی محصول با پروژه به شرایط بار و نحوه استفاده از خروجی وابسته است.

فروشگاه ایران اشنایدر با تمرکز بر تجهیزات برق صنعتی و محصولات اشنایدر الکتریک، بستری برای بررسی و تهیه تجهیزات موردنیاز تابلوهای برق و سیستم‌های کنترل فراهم می‌کند. پیش از ثبت سفارش، مشخصات فنی محصول را با نیاز پروژه تطبیق دهید تا از انتخاب صحیح و سازگاری تجهیز با مدار اطمینان بیشتری داشته باشید.

سوالات متداول درباره تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU

1. تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU چه کاربردی دارد؟

این تایمر برای ایجاد تأخیر زمانی در تغییر وضعیت خروجی مدار فرمان استفاده می‌شود. از کاربردهای آن می‌توان به تابلوهای برق، ماشین‌آلات صنعتی و برخی سیستم‌های تأسیساتی اشاره کرد؛ البته انتخاب نهایی به شرایط مدار وابسته است.

2. ولتاژ تغذیه  تايمر تاخیر در وصل 1 ثانیه تا 100 ساعت اشنایدر RE17RAMU چقدر است؟

طبق مشخصات فنی سازنده، تغذیه این مدل شامل 24 ولت DC و 24 تا 240 ولت AC با فرکانس 50/60 هرتز است. پیش از نصب، نوع و مقدار ولتاژ منبع باید بررسی شود.

3. آیا زمان این تایمر تا 100 ساعت قابل تنظیم است؟

بله، این مدل محدوده‌های زمانی مختلفی دارد و با انتخاب بازه مناسب می‌توان زمان‌های کوتاه تا محدوده 10 تا 100 ساعت را تنظیم کرد. روش تنظیم باید طبق درجه‌بندی پنل و دستورالعمل سازنده انجام شود.

4. جریان خروجی تایمر RE17RAMU چند آمپر است؟

جریان نامی خروجی این مدل 8 آمپر اعلام شده است. با این حال، ظرفیت مجاز به نوع بار و شرایط کاری وابسته است؛ بنابراین برای موتور و بارهای القایی باید مشخصات دقیق بررسی شود و در صورت نیاز از کنتاکتور واسطه استفاده شود.

5. آیا RE17RAMU برای نصب در تابلو برق مناسب است؟

بله، این محصول یک رله زمانی ماژولار با عرض 17.5 میلی‌متر و ترمینال‌های پیچی است که برای نصب در سیستم‌های کنترل و تابلوهای برق طراحی شده است. فضای نصب، سیم‌بندی و شرایط محیطی باید مطابق دستورالعمل سازنده رعایت شوند.

6. هنگام خرید این تایمر به چه نکاتی توجه کنیم؟

نوع عملکرد تأخیر در وصل، ولتاژ تغذیه، محدوده زمانی، جریان و نوع بار، ترکیب کنتاکت و شماره فنی دقیق باید بررسی شوند. تطبیق این موارد با نقشه مدار کمک می‌کند محصول مناسب‌تری برای پروژه انتخاب شود.
