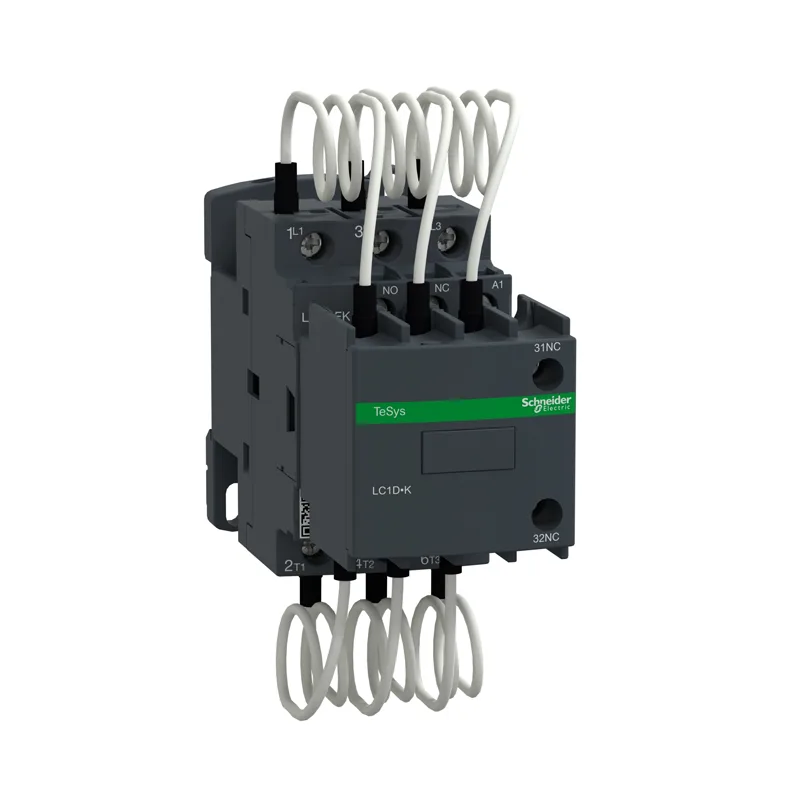

کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC

کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC یکی از تجهیزات تخصصی اشنایدر الکتریک برای کنترل و قطع و وصل پله‌های خازنی در تابلوهای اصلاح ضریب توان است. این کنتاکتور از خانواده TeSys بوده و با بوبین فرمان 220 ولت AC طراحی شده است.

کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC برای کاربردهایی مانند بانک خازنی، تابلوهای جبران توان راکتیو، تجهیزات صنعتی و سیستم‌های اصلاح ضریب توان مورد استفاده قرار می‌گیرد. طراحی اختصاصی آن برای سوئیچینگ خازن باعث می‌شود در مقایسه با یک کنتاکتور معمولی، انتخاب مناسب‌تری برای این نوع مدارها باشد.

این مدل دارای سه پل قدرت، رده بهره‌برداری AC-6b و ترکیب کنتاکت قدرت 3NO است و امکان نصب آن روی ریل DIN یا صفحه وجود دارد. همچنین کنتاکت‌های کمکی آن شامل 1NO + 2NC است.

کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC چیست؟

کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC یک کنتاکتور تخصصی برای کنترل خازن‌های قدرت و مدارهای اصلاح ضریب توان است. وظیفه اصلی این تجهیز، برقراری و قطع ارتباط میان شبکه برق و پله‌های خازنی در زمان مناسب است. این عملکرد معمولاً در تابلوهای بانک خازنی اتوماتیک انجام می‌شود؛ جایی که رگولاتور ضریب توان وضعیت شبکه را بررسی کرده و بر اساس نیاز، فرمان ورود یا خروج پله‌های خازنی را صادر می‌کند.



کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC در خانواده TeSys اشنایدر قرار دارد و برای کاربردهای Capacitor Duty طراحی شده است. طبق دیتاشیت Schneider Electric، این محصول دارای رده بهره‌برداری AC-6b بوده و برای اصلاح ضریب توان یا Power Factor Correction مورد استفاده قرار می‌گیرد.



یکی از ویژگی‌های مهم این مدل، بوبین 220 ولت AC با فرکانس 50/60 هرتز است. بنابراین برای تابلوهایی که مدار فرمان 220 ولت AC دارند، می‌توان از این Reference استفاده کرد؛ البته قبل از نصب باید ولتاژ واقعی مدار فرمان و مشخصات کنتاکتور با طراحی تابلو مطابقت داده شود.



مشخصات فنی کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC

مشخصات فنی کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC از مهم‌ترین مواردی است که هنگام انتخاب کنتاکتور برای بانک خازنی باید مورد توجه قرار گیرد. مشخصات اصلی LC1DWK12M7 عبارت‌اند از:

• برند: Schneider Electric
• خانواده محصول: TeSys
• سری: TeSys D / TeSys Deca
• کد محصول: LC1DWK12M7
• نوع محصول: کنتاکتور مخصوص خازن
• کاربرد: اصلاح ضریب توان و کنترل بانک خازنی
• رده بهره‌برداری: AC-6b
• تعداد پل: 3 پل
• کنتاکت قدرت: 3NO
• ولتاژ بوبین: 220V AC
• فرکانس بوبین: 50/60Hz
• کنتاکت کمکی: 1NO + 2NC
• ولتاژ کاری مدار قدرت: تا 690V AC
• نصب: ریل DIN یا صفحه
• نوع ترمینال: پیچی
• استانداردها: EN/IEC 60947-1 و EN/IEC 60947-4-1
• کاربرد اصلی: Power Factor Correction

بر اساس دیتاشیت فنی Schneider Electric، ظرفیت راکتیو این کنتاکتور در 400 ولت و 50 هرتز برابر 63 کیلووار، در 440 ولت برابر 67 کیلووار و در 690 ولت برابر 104 کیلووار اعلام شده است. در فرکانس 60 هرتز نیز ظرفیت آن در 460 ولت 60 کیلووار و در 575 ولت 80 کیلووار است.

بنابراین عبارت «60 کیلووار» در عنوان این محصول باید در کنار ولتاژ و فرکانس شبکه تفسیر شود و ظرفیت دقیق کنتاکتور را نمی‌توان بدون در نظر گرفتن شرایط شبکه مشخص کرد.

کاربرد کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC

مهم‌ترین کاربرد کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC در تابلوهای بانک خازنی و سیستم‌های اصلاح ضریب توان است. در بسیاری از واحدهای صنعتی، موتورهای الکتریکی، ترانسفورماتورها و تجهیزات القایی باعث ایجاد توان راکتیو در شبکه می‌شوند. افزایش توان راکتیو می‌تواند باعث کاهش ضریب توان و افزایش جریان عبوری از تجهیزات شود.

برای کاهش این اثر، از بانک‌های خازنی استفاده می‌شود. بانک خازنی معمولاً از چند پله تشکیل شده و هر پله در زمان مشخص توسط یک کنتاکتور خازنی وارد مدار یا از آن خارج می‌شود. LC1DWK12M7 می‌تواند در چنین ساختاری وظیفه سوئیچینگ پله خازنی را بر عهده داشته باشد.

کاربردهای کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC شامل موارد زیر است:

• تابلوهای بانک خازنی اتوماتیک
• تابلوهای اصلاح ضریب توان
• کارخانه‌ها و خطوط تولید
• موتورخانه‌های صنعتی
• تجهیزات صنعتی دارای بارهای القایی
• تأسیسات بزرگ تجاری
• سیستم‌های HVAC
• تابلوهای توزیع برق
• سیستم‌های جبران توان راکتیو
• پروژه‌های صنعتی و تأسیساتی

Schneider Electric نیز این خانواده از کنتاکتورها را برای کاربردهای صنعتی و HVAC معرفی کرده و طراحی آن را متناسب با کنترل خازن عنوان کرده است.

عملکرد کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC در بانک خازنی

در یک تابلو بانک خازنی اتوماتیک، کنتاکتور تنها یکی از اجزای سیستم است. رگولاتور ضریب توان یا کنترلر بانک خازنی، وضعیت ضریب توان شبکه را اندازه‌گیری کرده و در صورت نیاز فرمان ورود یا خروج یک پله خازنی را صادر می‌کند.

زمانی که فرمان فعال‌سازی پله صادر می‌شود، بوبین کنتاکتور LC1DWK12M7 با ولتاژ 220 ولت AC تحریک می‌شود. پس از عملکرد مکانیزم داخلی، کنتاکت‌های قدرت تغییر وضعیت داده و خازن مربوط به آن پله به مدار متصل می‌شود.

در زمان قطع فرمان نیز کنتاکتور از مدار خارج شده و پله خازنی قطع می‌شود. به این ترتیب، ظرفیت بانک خازنی می‌تواند متناسب با شرایط لحظه‌ای شبکه تغییر کند.

نکته مهم این است که کنتاکتور خازنی با کنتاکتور معمولی تفاوت دارد. هنگام وصل یک خازن به شبکه، جریان لحظه‌ای اولیه می‌تواند بسیار زیاد باشد؛ به همین دلیل کنتاکتورهای مخصوص خازن برای این نوع شرایط طراحی می‌شوند و LC1DWK12M7 نیز در رده AC-6b قرار گرفته است.

تفاوت کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC با کنتاکتور معمولی

استفاده از کنتاکتور مناسب برای بانک خازنی اهمیت زیادی دارد. ممکن است یک کنتاکتور معمولی از نظر جریان نامی در ظاهر برای یک پله خازنی مناسب به نظر برسد، اما شرایط سوئیچینگ خازن با بارهای معمولی متفاوت است.

در هنگام اتصال خازن به شبکه، جریان هجومی می‌تواند فشار بیشتری به کنتاکت‌های کنتاکتور وارد کند. کنتاکتورهای مخصوص خازنی با توجه به همین شرایط ساخته می‌شوند و برای کاربردهای Capacitor Duty مناسب هستند.

LC1DWK12M7 به صورت اختصاصی برای کنترل خازن و اصلاح ضریب توان معرفی شده و دارای رده بهره‌برداری AC-6b است. این ویژگی باعث می‌شود در طراحی تابلو بانک خازنی، انتخاب یک تجهیز تخصصی به جای کنتاکتور عمومی منطقی‌تر باشد.

همچنین انتخاب کنتاکتور باید بر اساس ظرفیت واقعی پله خازنی، ولتاژ شبکه، فرکانس، شرایط هارمونیکی و تعداد دفعات سوئیچینگ انجام شود.

بوبین کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC

یکی از بخش‌های مهم مشخصات LC1DWK12M7، بوبین 220 ولت AC آن است. بوبین وظیفه دریافت فرمان الکتریکی و فعال کردن مکانیزم کنتاکتور را بر عهده دارد.

در این مدل، ولتاژ مدار فرمان 220VAC و فرکانس آن 50/60Hz است. بنابراین اگر مدار فرمان تابلو با این ولتاژ طراحی شده باشد، LC1DWK12M7 می‌تواند از نظر ولتاژ بوبین گزینه مناسبی باشد.

در هنگام خرید نباید تنها ظرفیت کیلووار را بررسی کرد. ممکن است دو کنتاکتور از نظر ظرفیت خازنی مشابه باشند، اما ولتاژ بوبین متفاوتی داشته باشند. در چنین شرایطی استفاده از Reference نامناسب می‌تواند باعث عملکرد نادرست مدار فرمان شود.

به همین دلیل، عبارت کامل LC1DWK12M7 باید هنگام استعلام و خرید اعلام شود تا مدل موردنظر دقیقاً مشخص باشد.

ظرفیت واقعی کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC

یکی از نکات مهم درباره کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC، تفاوت ظرفیت درج‌شده در برخی عنوان‌ها و ظرفیت فنی آن در ولتاژهای مختلف است.

Schneider Electric برای LC1DWK12M7 ظرفیت 63 کیلووار را در 400 ولت و 50 هرتز اعلام کرده است. همین محصول در مشخصات دیگر اشنایدر به‌صورت 60 کیلووار در محدوده 400 تا 440 ولت نیز معرفی شده است.

دلیل این تفاوت، نحوه ارائه مشخصات در صفحات مختلف و وابستگی ظرفیت راکتیو به ولتاژ و فرکانس شبکه است. دیتاشیت فنی محصول مقادیر متعددی را برای شرایط مختلف ارائه می‌کند؛ برای مثال:

• 35 کیلووار در 230VAC و 50Hz
• 63 کیلووار در 400VAC و 50Hz
• 67 کیلووار در 440VAC و 50Hz
• 104 کیلووار در 690VAC و 50Hz
• 60 کیلووار در 460VAC و 60Hz
• 80 کیلووار در 575VAC و 60Hz

بنابراین هنگام طراحی بانک خازنی، ظرفیت پله را باید بر اساس شرایط واقعی شبکه محاسبه و سپس کنتاکتور مناسب انتخاب کرد.

مزایای کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC

LC1DWK12M7 به دلیل طراحی اختصاصی برای کاربردهای خازنی، می‌تواند انتخاب مناسبی برای تابلوهای اصلاح ضریب توان باشد. از مهم‌ترین مزایای آن می‌توان به موارد زیر اشاره کرد:

طراحی مخصوص سوئیچینگ خازن: این مدل برای کاربرد Capacitor Duty ساخته شده و در رده AC-6b قرار دارد.

بوبین 220 ولت AC: ولتاژ فرمان 220VAC و فرکانس 50/60Hz امکان استفاده از آن را در تابلوهای دارای مدار فرمان متناسب فراهم می‌کند.

سه پل قدرت: کنتاکتور دارای ساختار 3P و سه کنتاکت قدرت NO است.

کنتاکت‌های کمکی: ترکیب 1NO + 2NC امکان استفاده از کنتاکت‌های کمکی در مدارهای کنترلی و سیگنال‌دهی را فراهم می‌کند.

قابلیت نصب متنوع: این محصول قابلیت نصب روی ریل DIN یا صفحه را دارد که در طراحی تابلو برق انعطاف بیشتری ایجاد می‌کند.

کاربرد صنعتی: اشنایدر این خانواده را برای کاربردهای صنعتی و HVAC نیز معرفی کرده است.

نکات مهم خرید کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC

برای خرید کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC باید چند نکته فنی بررسی شود. اولین مورد، ظرفیت پله خازنی است. مشخصات کنتاکتور باید با ظرفیت واقعی خازن هماهنگ باشد.

دومین مورد، ولتاژ شبکه است. همان‌طور که مشخصات فنی نشان می‌دهد، ظرفیت راکتیو LC1DWK12M7 با تغییر ولتاژ تغییر می‌کند. بنابراین نمی‌توان تنها براساس عبارت 60 یا 63 کیلووار تصمیم‌گیری کرد.

سومین مورد، فرکانس شبکه است. ظرفیت‌های اعلام‌شده برای 50 و 60 هرتز می‌توانند متفاوت باشند.

چهارمین مورد، ولتاژ بوبین است. مدل LC1DWK12M7 دارای بوبین 220VAC است و باید مدار فرمان تابلو با آن سازگار باشد.

همچنین در پروژه‌هایی که هارمونیک‌های زیادی در شبکه وجود دارد، طراحی بانک خازنی باید با دقت بیشتری انجام شود. در چنین پروژه‌هایی علاوه بر کنتاکتور، انتخاب صحیح خازن، رگولاتور، فیوزها، راکتورهای حفاظتی و سایر تجهیزات تابلو نیز اهمیت دارد.

طول عمر و عملکرد کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC

طول عمر یک کنتاکتور به شرایط کاری، تعداد دفعات قطع و وصل، ولتاژ شبکه، ظرفیت بار، دمای محیط و نحوه طراحی تابلو بستگی دارد.

طبق دیتاشیت Schneider Electric، دوام الکتریکی LC1DWK12M7 در ولتاژ 400 ولت برابر 300 هزار سیکل و در ولتاژ 690 ولت برابر 200 هزار سیکل اعلام شده است.

این اعداد در شرایط مشخص آزمایشگاهی و طبق مشخصات سازنده بیان شده‌اند و نباید بدون توجه به شرایط واقعی پروژه به‌عنوان عمر قطعی محصول در نظر گرفته شوند.

برای افزایش عمر کنتاکتور، انتخاب صحیح ظرفیت پله، تنظیم درست رگولاتور بانک خازنی و جلوگیری از قطع و وصل غیرضروری اهمیت زیادی دارد.

نصب کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC

نصب کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC باید توسط فرد متخصص و مطابق نقشه مدار قدرت و فرمان تابلو انجام شود. این کنتاکتور قابلیت نصب روی ریل DIN یا صفحه را دارد و از ترمینال‌های پیچی استفاده می‌کند.

پیش از نصب باید مواردی مانند قطع کامل برق، تطبیق ولتاژ بوبین، ظرفیت پله خازنی، سطح ولتاژ مدار قدرت و سایز مناسب سیم و تجهیزات حفاظتی بررسی شود.

همچنین ترمینال‌ها باید مطابق دستورالعمل سازنده بسته شوند. شل بودن اتصالات می‌تواند باعث افزایش حرارت و ایجاد مشکلات عملکردی در تابلو شود.

در تابلوهای بانک خازنی، هماهنگی میان کنتاکتور، فیوز، خازن، رگولاتور و سایر اجزای مدار اهمیت زیادی دارد و انتخاب تنها یک قطعه به‌صورت مستقل کافی نیست.

چرا کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC انتخاب مناسبی است؟

اگر هدف، ساخت یا تعمیر یک تابلو بانک خازنی با مدار فرمان 220 ولت AC باشد، LC1DWK12M7 به دلیل طراحی تخصصی برای کنترل خازن و قرار گرفتن در رده AC-6b می‌تواند گزینه مناسبی باشد.

این محصول از برند Schneider Electric بوده و در خانواده TeSys قرار می‌گیرد. ظرفیت آن نیز بسته به ولتاژ و فرکانس شبکه قابل بررسی است و در شرایط 400V/50Hz مقدار 63kVAR در دیتاشیت فنی ثبت شده است.

وجود سه پل قدرت، کنتاکت‌های کمکی 1NO + 2NC، بوبین 220VAC و امکان نصب روی ریل DIN یا صفحه، باعث شده است این مدل برای طیف گسترده‌ای از تابلوهای صنعتی و تأسیساتی قابل استفاده باشد.

قیمت کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC

قیمت کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC به عواملی مانند شرایط بازار، موجودی، واردات، نرخ ارز و وضعیت تأمین محصول بستگی دارد. بنابراین برای اطلاع از قیمت روز، بهتر است Reference کامل محصول یعنی LC1DWK12M7 در زمان استعلام اعلام شود.

همچنین هنگام مقایسه قیمت، باید به اصالت محصول و تطابق دقیق کد فنی توجه شود. صرفاً مشابه بودن ظاهر کنتاکتور یا نزدیک بودن ظرفیت کیلووار، به معنی یکسان بودن محصول نیست.

در هنگام خرید کنتاکتور خازنی، مشخصات بوبین، ظرفیت خازنی، تعداد پل، نوع کاربرد و سایر مشخصات فنی باید بررسی شوند.

خرید کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC

برای خرید کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC بهتر است پیش از سفارش، مشخصات تابلو و پله خازنی بررسی شود. اگر کنتاکتور برای یک بانک خازنی موجود خریداری می‌شود، اطلاعات روی کنتاکتور قبلی، مشخصات خازن و ولتاژ مدار فرمان می‌تواند در انتخاب دقیق محصول کمک کند.

کد کامل محصول LC1DWK12M7 باید هنگام استعلام اعلام شود تا از اشتباه میان مدل‌های مختلف جلوگیری شود.

همچنین توجه داشته باشید که در صفحات رسمی Schneider Electric، LC1DWK12M7 با مشخصات 63kVAR در 400/415V و بوبین 220VAC معرفی شده و برخی صفحات رسمی نیز آن را با عنوان 60kVAR در محدوده 400 تا 440V معرفی می‌کنند.

جمع‌بندی

کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC یک کنتاکتور تخصصی از خانواده TeSys اشنایدر الکتریک است که برای کنترل و سوئیچینگ پله‌های خازنی در سیستم‌های اصلاح ضریب توان مورد استفاده قرار می‌گیرد. این مدل دارای سه پل قدرت، رده بهره‌برداری AC-6b، کنتاکت قدرت 3NO و کنتاکت کمکی 1NO + 2NC است.

بوبین این کنتاکتور 220 ولت AC با فرکانس 50/60 هرتز است و امکان نصب آن روی ریل DIN یا صفحه وجود دارد. طبق دیتاشیت Schneider Electric، ظرفیت آن در 400 ولت و 50 هرتز برابر 63 کیلووار است و مقدار ظرفیت با تغییر ولتاژ و فرکانس شبکه تغییر می‌کند.

در نتیجه هنگام انتخاب کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC نباید فقط عدد کیلووار را ملاک قرار داد؛ بلکه ولتاژ شبکه، فرکانس، ظرفیت پله خازنی، ولتاژ بوبین، شرایط هارمونیکی و نحوه طراحی بانک خازنی نیز باید بررسی شود. برای خرید و استعلام این محصول از ایران اشنایدر بهتر است کد فنی کامل LC1DWK12M7 همراه با مشخصات شبکه و پله خازنی اعلام شود تا انتخاب محصول با دقت بیشتری انجام گیرد.

سوالات متداول کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC

1. کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC چند کیلووار است؟
ظرفیت این مدل به ولتاژ و فرکانس شبکه وابسته است. طبق دیتاشیت Schneider Electric، ظرفیت آن در 400 ولت و 50 هرتز برابر 63 کیلووار است و در 460 ولت و 60 هرتز برابر 60 کیلووار اعلام شده است.

2. بوبین کنتاکتور LC1DWK12M7 چند ولت است؟
بوبین این مدل 220 ولت AC با فرکانس 50/60 هرتز است.

3. کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC برای چه کاری استفاده می‌شود؟
این محصول برای سوئیچینگ خازن‌های قدرت، بانک‌های خازنی و سیستم‌های اصلاح ضریب توان مورد استفاده قرار می‌گیرد و در رده بهره‌برداری AC-6b قرار دارد.

4. آیا کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC با کنتاکتور معمولی قابل جایگزینی است؟
صرفاً بر اساس جریان یا ظرفیت ظاهری نباید این دو را جایگزین یکدیگر کرد. LC1DWK12M7 برای کاربرد خازنی طراحی شده و شرایط سوئیچینگ خازن با بارهای معمولی متفاوت است.

5. کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC چند پل دارد؟
این مدل دارای سه پل قدرت و ترکیب کنتاکت قدرت 3NO است. همچنین کنتاکت کمکی آن 1NO + 2NC است.

6. هنگام خرید کنتاکتور خازنی اشنایدر 60 کیلووار LC1DWK12M7 220VAC چه مشخصاتی باید بررسی شود؟
کد فنی LC1DWK12M7، ولتاژ بوبین 220VAC، ظرفیت پله خازنی، ولتاژ و فرکانس شبکه، تعداد پله‌های بانک خازنی و شرایط کاری تابلو باید بررسی شوند. همچنین برای انتخاب دقیق، بهتر است مشخصات خازن و مدار فرمان نیز با اطلاعات کنتاکتور تطبیق داده شود.
