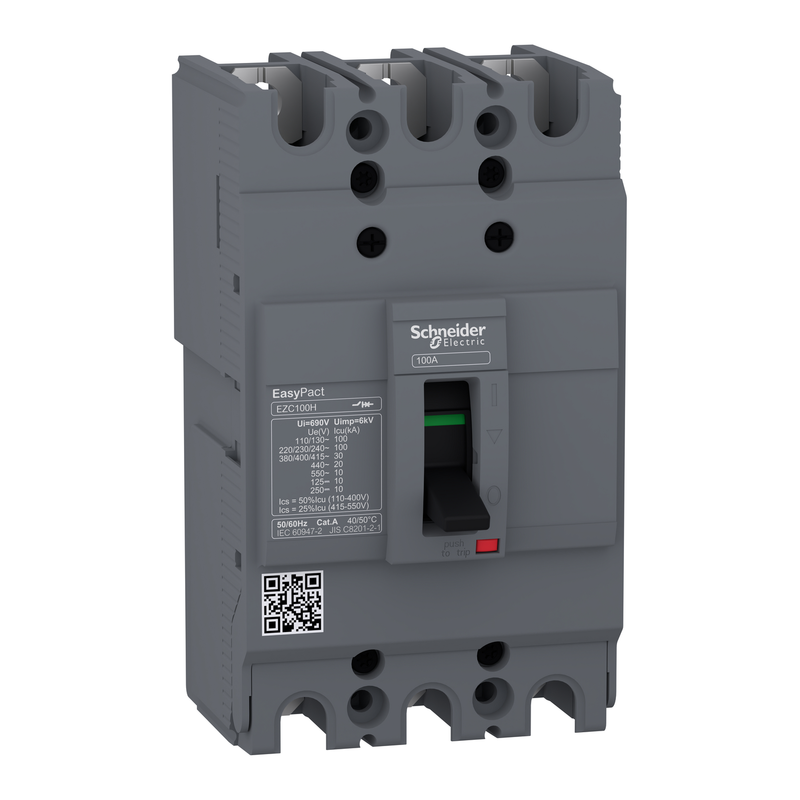

کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA
کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA، محصول اورجینال سری EasyPact EZC100 مطابق استانداردهای IEC، مناسب حفاظت اضافه بار و اتصال کوتاه در تابلوهای برق صنعتی و اتوماسیون. خرید با گارانتی معتبر، ارسال سریع و مشاوره فنی رایگان.
| کد فنی : | EZC100H3015 |
|---|---|
| ابعاد: | 130mm x 75mm x 60mm |
| رنج جریان: | 15A |
| قدرت قطع: | 30kA در 380VAC |
| نوع کلید: | غیر قابل تنظیم |
| سری ساخت: | EZC100H |
| تعداد پل : | سه پل |
| تعداد پل حفاظت شده: | 3d |
| نوع تغذیه: | AC/DC |
| واحد تریپ: | TM-D |
ارسال سریع
ضمانت اصالت کالا
پشتیبانی آنلاین
گارانتی محصول
معرفی محصول
کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA یکی از کلیدهای اتوماتیک قالب‌فشرده (MCCB) سری ایزی‌پک (EasyPact EZC) شرکت شنایدر الکتریک است که برای حفاظت مطمئن تابلوهای برق صنعتی و ساختمانی طراحی شده است. این کلید با جریان نامی ۱۵ آمپر، سه قطب و ظرفیت قطع اتصال کوتاه ۳۰ کیلوآمپر، انتخابی اقتصادی و قابل اتکا برای حفاظت از مدارهای سه‌فاز به شمار می‌آید.
در ادامه، ویژگی‌ها، کاربردها، مشخصات فنی و نکات انتخاب این محصول را به‌صورت کامل بررسی می‌کنیم تا با اطمینان بیشتری برای تابلوی برق خود تصمیم بگیرید.
معرفی کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA
کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA عضوی از خانواده EZC100H است؛ خانواده‌ای که برای حفاظت از تأسیسات الکتریکی فشار ضعیف ساخته شده و در کاربردهای استاندارد صنعتی و ساختمانی عملکرد خوبی با قیمتی رقابتی ارائه می‌دهد.
حرف H در کد محصول نشان‌دهنده سطح بالاتر قدرت قطع در این سری است و همین موضوع باعث می‌شود این مدل برای شبکه‌هایی که جریان اتصال کوتاه احتمالی در آن‌ها بالاتر است، گزینه‌ای مناسب باشد.
این کلید از نوع «فیکس» است؛ یعنی مستقیماً روی ریل یا صفحه تابلو نصب می‌شود و برخلاف مدل‌های کشویی، قابلیت خارج‌سازی سریع از تابلو را ندارد. نصب فیکس ساده‌تر و اقتصادی‌تر است و برای اغلب تابلوهای توزیع که نیاز به جابه‌جایی مکرر کلید ندارند،
کاملاً کافی است. واحد حفاظتی آن از نوع ترمال‌مگنتیک (TMD) با تنظیم ثابت است که هم در برابر اضافه‌بار و هم در برابر اتصال کوتاه از مدار محافظت می‌کند.
ابعاد جمع‌وجور این محصول (حدود ۱۳۰ در ۷۵ در ۶۰ میلی‌متر) به طراحان تابلو اجازه می‌دهد فضای داخل تابلو را بهینه کنند. وزن سبک حدود ۰٫۷۹ کیلوگرم نیز حمل و نصب آن را آسان می‌کند.
ویژگی‌های کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA
مهم‌ترین ویژگی‌های فنی و عملکردی کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA عبارت‌اند از:
- سه قطب حفاظت‌شده: هر سه فاز به‌طور همزمان تحت پوشش حفاظتی قرار می‌گیرند و در صورت بروز خطا، قطع مدار به‌صورت هماهنگ انجام می‌شود.
- جریان نامی ۱۵ آمپر: مناسب مدارهای سبک تا متوسط مانند تغذیه موتورهای کوچک، روشنایی صنعتی و مصرف‌کننده‌های سه‌فاز کم‌توان.
- ظرفیت قطع ۳۰ کیلوآمپر: توانایی قطع جریان اتصال کوتاه تا ۳۰ کیلوآمپر (Icu) در ولتاژ ۴۱۵ ولت متناوب و فرکانس ۵۰/۶۰ هرتز.
- حفاظت ترمال‌مگنتیک: تریپ حرارتی برای اضافه‌بار و تریپ مغناطیسی برای اتصال کوتاه لحظه‌ای.
- ولتاژ کاری بالا: ولتاژ عملیاتی تا ۵۵۰ ولت متناوب و ۲۵۰ ولت مستقیم و ولتاژ عایقی ۶۹۰ ولت.
- قابلیت جداسازی: مطابق استاندارد IEC 60947-2 برای ایزولاسیون مدار مناسب است.
- استانداردهای بین‌المللی: مطابق با IEC 60947 و دارای تأییدیه‌های دریایی مرتبط با این سری.
- امکان افزودن لوازم جانبی: مانند کنتاکت کمکی، شنت‌تریپ، کلید دوار و پوشش ترمینال برای توسعه قابلیت‌های حفاظتی و کنترلی.
مشخصات فنی کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA
جدول زیر مهم‌ترین اطلاعات فنی کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA را به‌صورت خلاصه نشان می‌دهد:
| مشخصه | مقدار |
|---|---|
| کد محصول | EZC100H3015 |
| برند | شنایدر الکتریک (Schneider Electric) |
| سری | EasyPact EZC100H |
| نوع کلید | کلید اتوماتیک قالب‌فشرده (MCCB) فیکس |
| تعداد قطب | ۳ قطب (3P/3T) |
| جریان نامی واحد تریپ | ۱۵ آمپر |
| نوع واحد تریپ | ترمال‌مگنتیک ثابت (TM-D) |
| ظرفیت قطع (Icu) | ۳۰ کیلوآمپر در ۴۱۵ ولت AC |
| ولتاژ عملیاتی | تا ۵۵۰ ولت AC / ۲۵۰ ولت DC |
| ولتاژ عایقی | ۶۹۰ ولت AC |
| فرکانس | ۵۰/۶۰ هرتز |
| ابعاد تقریبی | ۱۳۰ × ۷۵ × ۶۰ میلی‌متر |
| استاندارد | IEC 60947-2 |
توجه داشته باشید که برای تعیین دقیق مقادیر در شرایط ولتاژ و دمای خاص، بهتر است به کاتالوگ رسمی شنایدر الکتریک مراجعه کنید.
کاربرد کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA
این کلید در بسیاری از پروژه‌های برقی کاربرد دارد. به‌طور معمول در موارد زیر از آن استفاده می‌شود:
- تابلوهای توزیع صنعتی: حفاظت از فیدرهای فرعی و مصرف‌کننده‌های سه‌فاز کم‌مصرف.
- ساختمان‌های تجاری و اداری: تغذیه سیستم‌های تهویه، پمپ‌های کوچک و تجهیزات سرمایشی و گرمایشی.
- حفاظت از موتورهای کوچک: در مدارهایی که جریان راه‌اندازی و جریان کاری موتور با رنج ۱۵ آمپر سازگار است.
- تابلوهای کنترل و اتوماسیون: به‌عنوان کلید حفاظتی ورودی یا خروجی مدارهای فرمان قدرت.
- کارگاه‌ها و خطوط تولید: جایی که به حفاظت مطمئن در برابر اتصال کوتاه با سطح خطای بالا نیاز است.
نکته مهم این است که انتخاب جریان نامی کلید باید بر اساس جریان بار و سطح مقطع کابل انجام شود. بنابراین پیش از خرید، جریان مصرفی مدار و ظرفیت کابل را محاسبه کنید.
مزایای خرید کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA
انتخاب این مدل چند مزیت مهم دارد. نخست، ظرفیت قطع ۳۰ کیلوآمپر به شما حاشیه ایمنی بالایی در برابر اتصال کوتاه‌های شدید می‌دهد. دوم، برند شنایدر الکتریک از معتبرترین تولیدکنندگان تجهیزات توزیع برق در جهان است و کیفیت ساخت و پایداری عملکرد محصولاتش شناخته‌شده است. سوم، سری ایزی‌پک با هدف ارائه عملکرد مناسب در کنار قیمت اقتصادی طراحی شده و برای پروژه‌هایی که بودجه محدود اما نیاز به کیفیت دارند، انتخابی منطقی است.
علاوه بر این، ابعاد فشرده باعث صرفه‌جویی در فضای تابلو می‌شود و امکان اتصال لوازم جانبی، توسعه آینده سیستم را ساده می‌کند. همچنین در دسترس بودن این سری و شناخته‌شده بودن آن در بازار ایران، تأمین قطعات مکمل و خدمات فنی را آسان‌تر می‌سازد.
راهنمای انتخاب و نصب کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA
برای انتخاب صحیح این کلید، ابتدا جریان نامی بار را مشخص کنید. کلید ۱۵ آمپر برای باری مناسب است که جریان دائمی آن کمتر از این مقدار باشد. سپس سطح اتصال کوتاه محل نصب را بررسی کنید؛ اگر جریان اتصال کوتاه احتمالی در نقطه نصب از ۳۰ کیلوآمپر بیشتر نباشد، این مدل پاسخگو خواهد بود.
هنگام نصب، نکات زیر را رعایت کنید:
- پیش از هر اقدام، برق مدار را کاملاً قطع کنید.
- از کابل با سطح مقطع متناسب با جریان مدار استفاده کنید.
- پیچ ترمینال‌ها را با گشتاور توصیه‌شده سازنده سفت کنید تا از گرم شدن اتصالات جلوگیری شود.
- کلید را در محیطی خشک، تمیز و با تهویه مناسب نصب کنید.
- بعد از نصب، عملکرد اهرم و تریپ را در شرایط بی‌برق آزمایش کنید.
در نتیجه، رعایت این اصول عمر مفید کلید را افزایش می‌دهد و ایمنی کل سیستم را بالا می‌برد. برای پروژه‌های حساس، حتماً از یک مهندس برق یا نصاب مجاز کمک بگیرید.
تفاوت کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA با مدل‌های مشابه
در سری EZC100، حروف F، N و H بیانگر سطح ظرفیت قطع هستند. مدل‌های F ظرفیت قطع پایین‌تر و مدل‌های N ظرفیت متوسط دارند، در حالی که مدل H با ظرفیت ۳۰ کیلوآمپر برای شبکه‌های پرقدرت‌تر مناسب است. بنابراین اگر تابلوی شما به ترانسفورماتور بزرگ یا منبع تغذیه قوی نزدیک است، انتخاب مدل H تصمیمی محتاطانه‌تر خواهد بود.
از سوی دیگر، در بسیاری از پروژه‌ها کلید ۱۵ آمپر برای حفاظت مدارهای کوچک انتخاب می‌شود، اما سطح اتصال کوتاه محل نصب بالا است. در چنین شرایطی، صرفاً پایین بودن جریان نامی معیار کافی نیست و باید ظرفیت قطع نیز متناسب با شبکه باشد. به همین دلیل، کد EZC100H3015 گزینه‌ای رایج برای مهندسانی است که هم به جریان نامی کم و هم به توان قطع بالا نیاز دارند.
اصالت و گارانتی کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA
در بازار تجهیزات برقی، وجود کالاهای غیراصل و کپی یک نگرانی جدی است. کلید تقلبی ممکن است در لحظه اتصال کوتاه عمل نکند و خسارت‌های سنگینی به تجهیزات و جان افراد وارد کند. بنابراین خرید از فروشگاه معتبر که کالای اصل، ضمانت و مشاوره فنی ارائه می‌دهد اهمیت زیادی دارد. هنگام خرید، به کد محصول روی بدنه کلید، کیفیت بسته‌بندی و مدارک ارائه‌شده توجه کنید.
جمع‌بندی کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA
کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA با جریان نامی ۱۵ آمپر، سه قطب، حفاظت ترمال‌مگنتیک و ظرفیت قطع ۳۰ کیلوآمپر، راهکاری مطمئن و اقتصادی برای حفاظت از مدارهای سه‌فاز در تابلوهای صنعتی و ساختمانی است.
اگر به دنبال خرید کالای اصل، مشاوره تخصصی و تأمین سریع محصولات شنایدر الکتریک هستید، فروشگاه ایران اشنایدر می‌تواند انتخاب مناسبی برای شما باشد. برای اطلاع از قیمت و موجودی، با کارشناسان ایران اشنایدر تماس بگیرید.
سوالات متداول کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA
۱. منظور از ۳۰kA در کد کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA چیست؟
عدد ۳۰kA نشان‌دهنده ظرفیت قطع اتصال کوتاه (Icu) است؛ یعنی کلید می‌تواند جریان اتصال کوتاه تا ۳۰ کیلوآمپر را در ولتاژ ۴۱۵ ولت متناوب بدون آسیب جدی قطع کند.
۲. تفاوت کلید فیکس با کلید کشویی چیست؟
کلید فیکس مستقیماً به تابلو پیچ می‌شود و ساده‌تر و ارزان‌تر است. کلید کشویی روی پایه مخصوص قرار می‌گیرد و بدون باز کردن سیم‌کشی، از تابلو خارج می‌شود؛ اما هزینه و پیچیدگی بیشتری دارد.
۳. آیا جریان تریپ کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA قابل تنظیم است؟
خیر. واحد ترمال‌مگنتیک این مدل ثابت است و حفاظت اضافه‌بار و لحظه‌ای آن قابل تنظیم نیست. اگر به تنظیم جریان نیاز دارید، باید از مدل‌های دارای واحد قابل تنظیم استفاده کنید.
۴. کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA برای چه ولتاژی مناسب است؟
ولتاژ عملیاتی آن تا ۵۵۰ ولت متناوب و ۲۵۰ ولت مستقیم است و ظرفیت قطع ۳۰ کیلوآمپر برای ۴۱۵ ولت متناوب اعلام شده است؛ بنابراین برای شبکه‌های سه‌فاز ۳۸۰/۴۰۰ ولت کاملاً مناسب است.
۵. آیا می‌توان لوازم جانبی به کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA اضافه کرد؟
بله. سری EZC100 از لوازم جانبی مانند کنتاکت کمکی، شنت‌تریپ، کلید دوار خارجی و پوشش ترمینال پشتیبانی می‌کند. برای اطمینان از سازگاری، کد دقیق لوازم را با کارشناس فروش بررسی کنید.
۶. چطور از اصل بودن کليد اتوماتيک فیکس 15 آمپر اشنایدر سه پل EZC100H3015 30kA مطمئن شوم؟
خرید از فروشگاه معتبر، بررسی کد EZC100H3015 روی بدنه، کیفیت بسته‌بندی و دریافت ضمانت و فاکتور رسمی مهم‌ترین راه‌ها هستند. فروشگاه ایران اشنایدر کالای اصل را همراه با مشاوره فنی عرضه می‌کند.
محصولات مرتبط

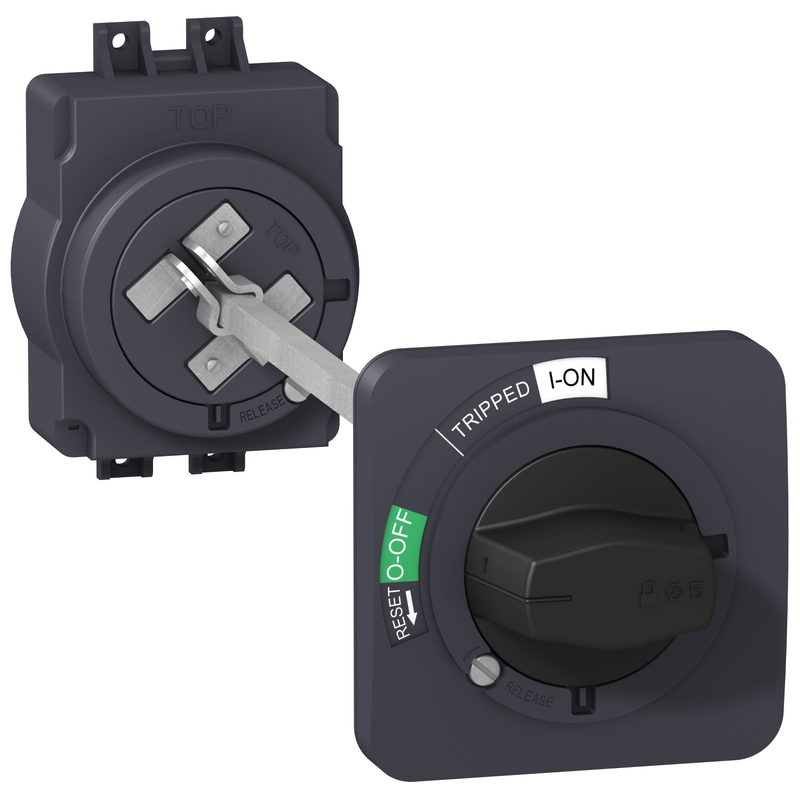

دسته گردان با میله بلند کليد اتوماتیک فیکس اشنایدر EZAROTE
دسته گردان با میله بلند کليد اتوماتیک فیکس اشنایدر EZAROTE مخصوص کلیدهای اتوماتیک EasyPact EZC100 است و فرمان قطع و وصل را از روی درب تابلو ممکن می‌کند. این دسته وضعیت‌های O، I و تریپ را نشان می‌دهد، قفل‌کردن با حداکثر ۳ پدلاک را دارد و درجه حفاظت IP54 دارد. مناسب تابلوهای برق صنعتی و اتوماسیون است و اورجینال، با گارانتی معتبر، ارسال سریع و مشاوره فنی رایگان عرضه می‌شود.

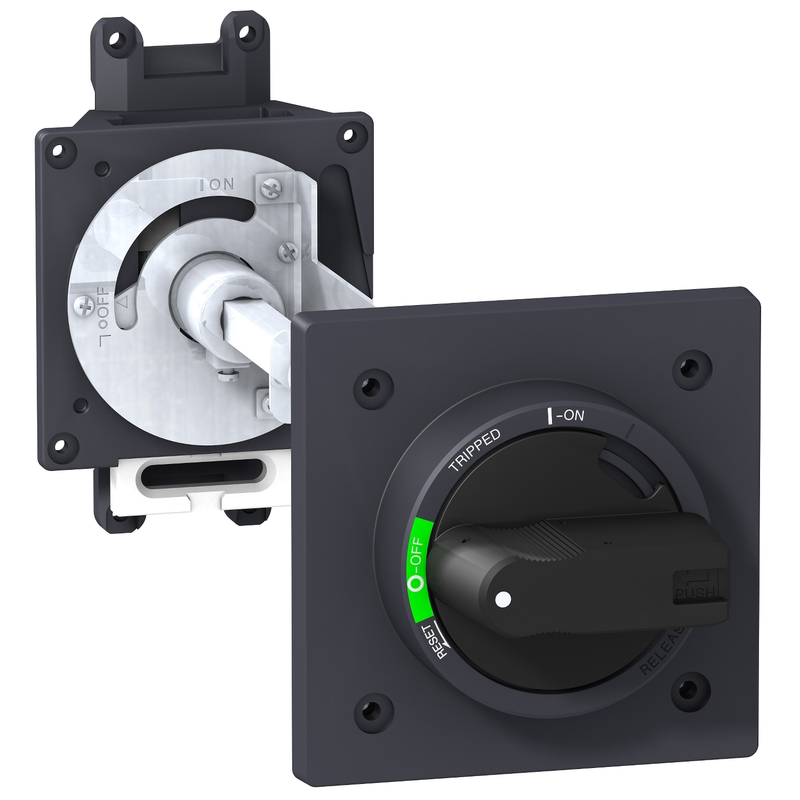

دسته گردان با میله بلند کليد اتوماتیک فیکس اشنایدر EZEROTE
