پاورمتر اشنایدر DM6200 پورت RS485 نمایشگر LED

پاورمتر اشنایدر DM6200 پورت RS485 نمایشگر LED یکی از محبوب‌ترین تجهیزات پایش برق در تابلوهای صنعتی و تجاری است که توسط شرکت اشنایدر الکتریک تحت برند PowerLogic و سری EasyLogic تولید می‌شود. این دستگاه با نمایشگر LED روشن و خوانا و پشتیبانی از ارتباط سریال RS485، امکان اندازه‌گیری دقیق پارامترهای ولتاژ، جریان، فرکانس و ضریب توان را برای تابلوسازان و مهندسان برق فراهم می‌کند. طراحی فشرده و مقاوم این پاورمتر باعث شده تا جایگزین مناسبی برای چندین آمپرمتر و ولت‌متر آنالوگ در پنل‌های برق باشد.

معرفی کلی پاورمتر اشنایدر DM6200 پورت RS485 نمایشگر LED

پاورمتر اشنایدر DM6200 پورت RS485 نمایشگر LED محصولی از خانواده EasyLogic اشنایدر الکتریک است که برای اندازه‌گیری‌های پایه‌ای الکتریکی طراحی شده است. این دستگاه قادر است ولتاژ، جریان، فرکانس و ضریب توان (Power Factor) را به‌صورت هم‌زمان نمایش دهد. محدوده ولتاژ تغذیه این مدل بین ۴۴ تا ۲۷۷ ولت AC یا DC است و در فرکانس ۴۵ تا ۶۵ هرتز کار می‌کند. مصرف توان آن نیز در حدود ۳ ولت‌آمپر در ولتاژ ۲۴۰ ولت AC گزارش شده که مصرف انرژی بسیار پایینی محسوب می‌شود.

از نظر دقت اندازه‌گیری، این پاورمتر دقتی در حدود ۰.۱ درصد برای فرکانس، و ۱ درصد برای ولتاژ، جریان و ضریب توان ارائه می‌دهد که برای اکثر کاربردهای صنعتی و تجاری کاملاً مناسب است. نرخ نمونه‌برداری دستگاه ۲۰ نمونه در هر سیکل است که دقت محاسبات لحظه‌ای را تضمین می‌کند.

ویژگی‌های نمایشگر LED در پاورمتر اشنایدر DM6200 پورت RS485 نمایشگر LED

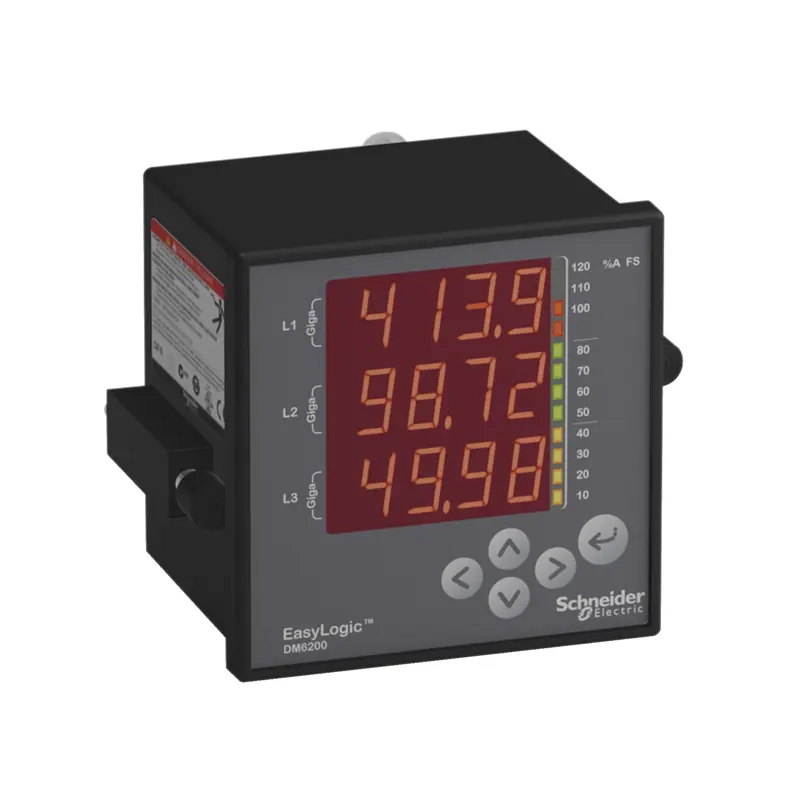

یکی از نقاط قوت این محصول، نمایشگر LED الفبایی-عددی با ارتفاع ۱۵ میلی‌متر است که سه خط اطلاعات را به‌طور هم‌زمان با چهار رقم در هر خط نشان می‌دهد. این نمایشگر به‌صورت خودکار مقادیر را در مقیاس کیلو، مگا و گیگا مقیاس‌بندی می‌کند تا خواندن اعداد بزرگ ساده‌تر شود. حالت اسکرول خودکار (Auto Scrolling) نیز امکان مشاهده چرخشی پارامترهای مختلف بدون نیاز به دخالت اپراتور را فراهم می‌کند.

علاوه بر نمایشگر اصلی، پاورمتر DM6200 دارای یک نوار بار آنالوگ رنگی (Analog Load Bar) متشکل از ۱۲ سگمنت LED است که درصد بارگذاری مدار را به شکل بصری و شبیه به عقربه آنالوگ نمایش می‌دهد. این ویژگی به اپراتورهای تابلو کمک می‌کند تا بدون نیاز به تفسیر اعداد، به‌سرعت وضعیت بار را ارزیابی کنند.

پورت ارتباطی RS485 و قابلیت‌های شبکه‌ایپاورمتر اشنایدر DM6200 پورت RS485 نمایشگر LED

پورت RS485 موجود در این پاورمتر امکان ارتباط از طریق پروتکل Modbus RTU را فراهم می‌کند. این قابلیت به‌ویژه برای سیستم‌های مانیتورینگ متمرکز (BMS/SCADA) اهمیت زیادی دارد، چرا که می‌توان چندین دستگاه DM6200 را در یک شبکه سریال به هم متصل کرد و داده‌های آن‌ها را از راه دور جمع‌آوری و پایش نمود. این ویژگی به‌خصوص در پروژه‌های صنعتی بزرگ که نیاز به پایش هم‌زمان چندین فیدر یا خط تولید دارند، بسیار کاربردی است.

ترمینال ارتباطی RS485 در پشت دستگاه با برچسب رنگی مشخص شده تا نصب و سیم‌کشی با کمترین خطا انجام شود. طراحی ترمینال‌های رنگی همچنین باعث کاهش زمان نصب و کاهش احتمال اشتباهات کابل‌کشی در تابلوهای برق می‌شود.

مشخصات فنی تکمیلی پاورمتر اشنایدر DM6200 پورت RS485 نمایشگر LED

• ولتاژ تغذیه: ۴۴ تا ۲۷۷ ولت AC (فرکانس ۵۰/۶۰ هرتز) یا ۴۴ تا ۲۷۷ ولت DC
• محدوده فرکانس شبکه: ۴۵ تا ۶۵ هرتز
• مصرف توان: تقریباً ۳ ولت‌آمپر در ۲۴۰ ولت AC
• ورودی جریان: از طریق ترانسفورماتور جریان (CT) با ثانویه ۵ یا ۱ آمپر، محدوده اندازه‌گیری ۰.۰۵ تا ۶ آمپر
• ورودی ولتاژ: ۸۰ تا ۴۸۰ ولت AC (فاز به فاز) به‌صورت مستقیم
• نرخ نمونه‌برداری: ۲۰ نمونه در هر سیکل
• دقت اندازه‌گیری: ۰.۱٪ فرکانس، ۱٪ ولتاژ، ۱٪ جریان و ۱٪ ضریب توان
• پروتکل ارتباطی: Modbus RTU از طریق پورت سریال RS485
• نوع نمایشگر: LED با سه خط نمایش هم‌زمان و نوار بار آنالوگ ۱۲ سگمنتی

کاربردهای پاورمتر اشنایدر DM6200 پورت RS485 نمایشگر LEDدر تابلوهای برق صنعتی

پاورمتر اشنایدر DM6200 پورت RS485 نمایشگر LED در طیف گسترده‌ای از پروژه‌های صنعتی و تجاری کاربرد دارد؛ از جمله در تابلوهای توزیع برق، پنل‌های کنترل موتور (MCC)، ژنراتورها، پنل‌های اصلاح ضریب توان و تابلوهای سفارشی OEM. با توجه به قابلیت جایگزینی چندین متر آنالوگ با یک دستگاه دیجیتال، این پاورمتر برای پروژه‌هایی که به‌دنبال کاهش هزینه‌های نصب و افزایش دقت پایش برق هستند، انتخابی اقتصادی و کاربردی محسوب می‌شود.

از دیگر کاربردهای رایج این محصول می‌توان به پایش تجهیزات (Equipment Monitoring)، برنامه‌ریزی تعمیر و نگهداری پیشگیرانه (Preventive Maintenance) و کنترل محلی بار (Local Load Monitoring) اشاره کرد. طراحی مقاوم این دستگاه، آن را برای محیط‌های صنعتی سخت و شرایط دمایی متغیر مناسب می‌سازد.

مزایای استفاده از پاورمتر اشنایدر DM6200 پورت RS485 نمایشگر LED

نصب ساده به لطف ترمینال‌های رنگی، نمایشگر روشن و قابل خواندن از فواصل مختلف، دقت بالا در اندازه‌گیری پارامترهای اصلی برق، و امکان اتصال به شبکه‌های مانیتورینگ از طریق RS485 از مهم‌ترین مزایای این محصول هستند. همچنین طراحی فشرده آن باعث می‌شود جای کمتری در تابلو اشغال کند، در حالی که عملکردی معادل چند دستگاه اندازه‌گیری جداگانه ارائه می‌دهد.

جمع‌بندی

پاورمتر اشنایدر DM6200 پورت RS485 نمایشگر LED با نمایشگر LED روشن، دقت اندازه‌گیری بالا و پورت ارتباطی RS485 مبتنی بر پروتکل Modbus، گزینه‌ای مطمئن برای پایش پارامترهای برق در تابلوهای صنعتی و تجاری به شمار می‌رود. این محصول به دلیل سادگی نصب، مقاومت مکانیکی و قابلیت جایگزینی چند متر آنالوگ، در پروژه‌های متعددی مورد استفاده قرار می‌گیرد. فروشگاه ایران اشنایدر به‌عنوان یکی از تأمین‌کنندگان معتبر محصولات اشنایدر الکتریک در ایران، این پاورمتر و سایر تجهیزات مرتبط با پایش برق را با کیفیت اصل و مشاوره فنی تخصصی در اختیار تابلوسازان و مهندسان صنعت برق قرار می‌دهد.

سوالات متداول

۱. پاورمتر اشنایدر DM6200 پورت RS485 نمایشگر LED چه پارامترهایی را اندازه‌گیری می‌کند؟

پاورمتر اشنایدر DM6200 پورت RS485 نمایشگر LED ولتاژ، جریان، فرکانس و ضریب توان را به‌صورت هم‌زمان اندازه‌گیری و روی نمایشگر LED نمایش می‌دهد.

۲. پورت RS485 در این پاورمتر چه کاربردی دارد؟

از طریق پورت RS485 و پروتکل Modbus RTU می‌توان دستگاه را به سیستم‌های مانیتورینگ متمرکز یا شبکه‌های SCADA متصل کرد.

۳. محدوده ولتاژ تغذیه پاورمتر DM6200 چقدر است؟

این دستگاه در محدوده ۴۴ تا ۲۷۷ ولت AC یا DC و فرکانس ۴۵ تا ۶۵ هرتز کار می‌کند.

۴. دقت اندازه‌گیری پاورمتر اشنایدر DM6200 چقدر است؟

دقت اندازه‌گیری این دستگاه حدود ۰.۱ درصد برای فرکانس و ۱ درصد برای ولتاژ، جریان و ضریب توان است.

۵. آیا این پاورمتر برای تابلوهای صنعتی مناسب است؟

بله، طراحی مقاوم و فشرده این دستگاه آن را برای استفاده در تابلوهای توزیع، پنل‌های کنترل موتور و پنل‌های اصلاح ضریب توان مناسب کرده است.

۶. نمایشگر LED پاورمتر DM6200 چه ویژگی‌هایی دارد؟

نمایشگر LED این محصول سه خط اطلاعات را با ارتفاع ۱۵ میلی‌متر نمایش می‌دهد و دارای نوار بار آنالوگ ۱۲ سگمنتی برای نمایش درصد بارگذاری است.
