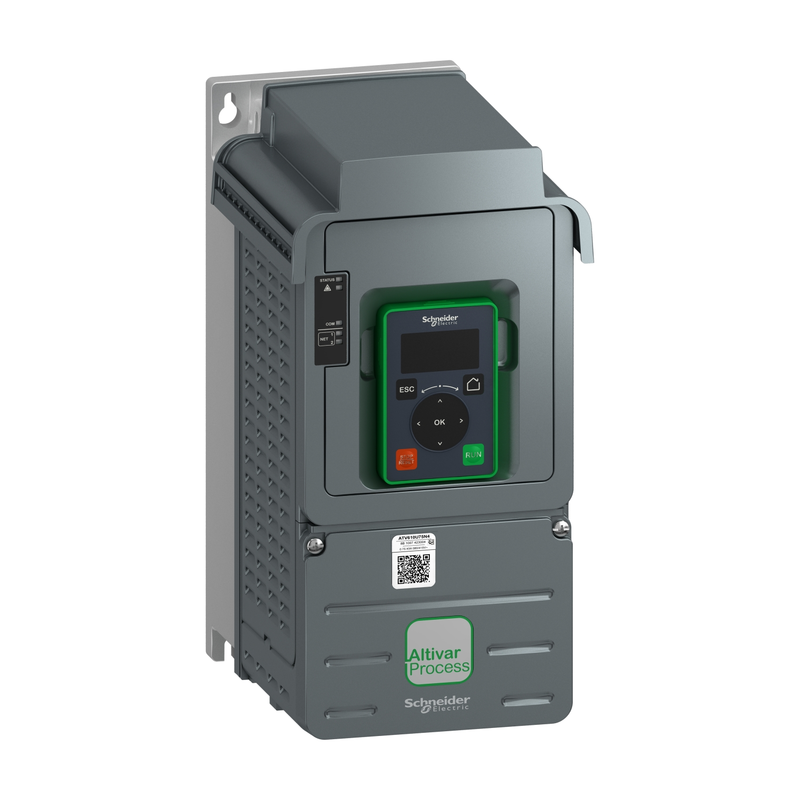

اینورتر اشنایدر سه فاز 7.5 کيلووات ATV610U75N4
اینورتر اشنایدر سه فاز 7.5 کيلووات ATV610U75N4، مناسب کنترل دقیق موتورهای سهفاز آسنکرون تا توان 7.5 کیلووات (10 اسببخار) با ولتاژ ورودی 380 تا 460 ولت و درجه حفاظت IP20؛ گزینهای اورجینال و باکیفیت برای تابلوهای برق صنعتی و پروژههای اتوماسیون، همراه با گارانتی معتبر، ارسال سریع و مشاوره فنی رایگان.
| کد فنی : | ATV610U75N4 |
|---|---|
| وزن: | 4.58kg |
| ابعاد: | 203mm x 350mm x 145mm |
| نوع: | سه فاز |
| توان موتور: | 18.5KW کاربرد سنگین, 22KW کاربرد سبک |
| سیستم خنک کننده: | فن |
| فیلتر EMC: | دارد |
| پروتکل ارتباطی: | 2 سیم RS 485 برای Modbus serial |
| پورت ارتباطی: | RJ45 |
| نرم افزار سازگار: | SoMove |
| درجه حفاظت : | IP20 |
| کاربرد موتور: | کنترل موتور های آسنکرون |
ارسال سریع
ضمانت اصالت کالا
پشتیبانی آنلاین
گارانتی محصول
معرفی محصول
اینورتر اشنایدر سه فاز 7.5 کيلووات ATV610U75N4 یکی از محصولات سری Easy Altivar 610 شرکت اشنایدر الکتریک است که برای کنترل دور موتورهای آسنکرون سهفاز در کاربردهای صنعتی و تاسیساتی طراحی شده است. این درایو با توان نامی 7.5 کیلووات (معادل تقریبی 10 اسب بخار) در محدوده ولتاژ ورودی 380 تا 460 ولت متناوب کار میکند و برای بازه فرکانس خروجی 0.1 تا 500 هرتز مناسبسازی شده است.
طراحی این محصول با هدف سادگی نصب، راهاندازی سریع و کاهش هزینههای تعمیر و نگهداری صورت گرفته و به همین دلیل در بخش گستردهای از صنایع آب و فاضلاب، نفت و گاز، مدیریت ساختمان و نیروگاههای انرژی مورد استفاده قرار میگیرد. کلاس حفاظتی این اینورتر IP20 است و برای نصب در داخل تابلوهای برق در نظر گرفته شده است.
معرفی کامل اینورتر اشنایدر سه فاز 7.5 کيلووات ATV610U75N4
اینورتر اشنایدر سه فاز 7.5 کيلووات ATV610U75N4 بخشی از خانواده Easy Altivar 610 است که محدوده توانی از 0.75 تا 160 کیلووات را پوشش میدهد.
این خانواده با تمرکز بر بازارهای نوظهور و نیازهای عملیاتی ساده طراحی شده و پارامترهای پیشفرض کارخانهای آن بهگونهای تنظیم شدهاند که کاربر بتواند درایو را بدون نیاز به تنظیمات پیچیده و صرفاً با اتصال سریع، آماده بهرهبرداری کند.
از نظر ساختار فیزیکی، این مدل با ابعاد نسبتاً فشرده طراحی شده تا فضای کمتری در تابلوی برق اشغال کند و در عین حال امکان خنکسازی مناسب را از طریق جابهجایی هوای اجباری فراهم آورد.
برای این محصول رعایت فاصلههای مشخصی در بالا، پایین و کنارههای دستگاه هنگام نصب الزامی است تا خنککاری دستگاه بهدرستی انجام شود و توصیه شده دستگاه بهصورت عمودی با انحراف مجاز حدود ده درجه نصب شود.
مشخصات فنی اینورتر اشنایدر سه فاز 7.5 کيلووات ATV610U75N4
جدول زیر خلاصهای از مهمترین پارامترهای فنی این محصول را نشان میدهد:
| پارامتر | مقدار |
|---|---|
| کد محصول | ATV610U75N4 |
| توان نامی | 7.5 کیلووات (10 اسب بخار) |
| ولتاژ تغذیه | سهفاز 380 تا 460 ولت متناوب |
| بازه فرکانس خروجی | 0.1 تا 500 هرتز |
| فرکانس شبکه ورودی | 50 تا 60 هرتز با تلورانس 5± درصد |
| فرکانس سوئیچینگ | قابل تنظیم در بازه 2 تا 12 کیلوهرتز |
| کلاس حفاظتی | IP20 |
| فیلتر EMC | یکپارچه، مطابق استاندارد IEC 61800-3 کلاس C3 |
| ورودیهای آنالوگ | 0 تا 10 ولت و 0 تا 20 میلیآمپر |
| ابعاد تقریبی | 145 × 297 × 203 میلیمتر |
| وزن تقریبی | حدود 4.5 کیلوگرم |
تغذیه ورودیهای دیجیتال این مدل بر پایه ولتاژ 24 ولت جریان مستقیم در بازه 19 تا 30 ولت طراحی شده و دارای حفاظت در برابر اضافهبار و اتصال کوتاه است. همچنین منبع تغذیه داخلی برای پتانسیومتر مرجع، ولتاژ حدود 10.5 ولت با دقت مناسب فراهم میکند که برای تنظیم دستی سرعت موتور از طریق پتانسیومتر خارجی کاربرد دارد.
کاربردهای اینورتر اشنایدر سه فاز 7.5 کيلووات ATV610U75N4
این خانواده از درایوهای اشنایدر بهطور خاص برای کنترل تجهیزات دوار در سیستمهای سیالاتی طراحی شدهاند. مهمترین حوزههای کاربرد این محصول عبارتاند از:
- کنترل دور پمپهای سانتریفیوژ در تصفیهخانههای آب و فاضلاب
- تنظیم دبی هوا در فنهای خنککننده و سیستمهای تهویه صنعتی
- کنترل کمپرسورهای هوا در خطوط تولید
- راهاندازی نرم و کنترل سرعت نوار نقاله در خطوط انتقال مواد
- کاربردهای مدیریت ساختمان مانند سیستمهای گرمایش، تهویه و تهویه مطبوع (HVAC)
- تجهیزات فرآیندی در صنایع نفت و گاز و نیروگاههای انرژی
به دلیل قابلیت تنظیم فرکانس سوئیچینگ و پشتیبانی از بازه گسترده فرکانس خروجی، اینورتر اشنایدر سه فاز 7.5 کيلووات ATV610U75N4 میتواند هم در کاربردهای با گشتاور ثابت و هم در کاربردهای با گشتاور متغیر (مانند پمپ و فن) عملکرد مطلوبی ارائه دهد.
ویژگیهای برجسته اینورتر اشنایدر سه فاز 7.5 کيلووات ATV610U75N4
از جمله ویژگیهایی که این محصول را در میان درایوهای همرده خود متمایز میکند میتوان به موارد زیر اشاره کرد:
سادگی راهاندازی و پیکربندی: تنظیمات پیشفرض کارخانهای این درایو بهگونهای انتخاب شدهاند که برای اغلب کاربردهای متداول پمپ و فن، بدون نیاز به برنامهنویسی پیچیده، قابل استفاده باشند. این ویژگی زمان راهاندازی پروژه را بهطور محسوسی کاهش میدهد.
فیلتر EMC یکپارچه: وجود فیلتر تداخل الکترومغناطیسی داخلی، نیاز به تجهیزات جانبی اضافی را کاهش داده و امکان استفاده از این محصول را هم در محیطهای صنعتی و هم در ساختمانهای تجاری فراهم میکند.
نمایشگر گرافیکی کاربرپسند: این خانواده از درایوها دارای صفحهنمایش گرافیکی است که بسته به مدل، تا شش یا بیست زبان از جمله انگلیسی و چینی را پشتیبانی میکند و امکان کپی تنظیمات از یک درایو روشن به درایو روشن دیگر از طریق کیبورد فراهم شده است.
قابلیت نصب روی درب تابلو: پنل نمایش قابل جداسازی است و میتوان آن را با یک سیستم نصب سریع روی درب تابلو برق نصب کرد تا دسترسی و پایش وضعیت درایو سادهتر شود.
حفاظتهای داخلی موتور و درایو: رمپهای شتاب و کاهش شتاب قابل تنظیم، همراه با حفاظت اضافهبار موتور، به افزایش طول عمر تجهیزات متصل کمک میکنند.
ارتباطات صنعتی: پشتیبانی از پروتکلهای ارتباطی متداول صنعتی مانند Modbus امکان یکپارچهسازی این درایو در سیستمهای اتوماسیون و کنترل مرکزی را فراهم میآورد.
راهنمای نصب و نکات فنی اینورتر اشنایدر سه فاز 7.5 کيلووات ATV610U75N4
برای بهرهبرداری صحیح از این محصول، رعایت چند نکته فنی اهمیت زیادی دارد. نخست، دستگاه باید بهصورت عمودی و با حداکثر انحراف مجاز نصب شود تا جریان هوای خنککننده بهدرستی از میان بدنه دستگاه عبور کند. دوم، فاصله مناسب از سایر تجهیزات داخل تابلو باید رعایت شود تا از تجمع حرارت جلوگیری شود.
از نظر سیمکشی، بلوک کنترل این درایو شامل ورودیهای دیجیتال، خروجی آنالوگ و ورودیهای آنالوگ است. رله خروجی خطا و دو رله خروجی توالی نیز برای اتصال به سیستمهای هشدار و مانیتورینگ در نظر گرفته شدهاند. امکان اتصال یک یا سه حسگر به ترمینالهای ورودی آنالوگ نیز وجود دارد که برای کاربردهایی مانند کنترل فشار یا دما در سیستمهای پمپاژ کاربرد دارد.
نصبکنندگان باید توجه داشته باشند که فرکانس سوئیچینگ بالاتر، اگرچه صدای کاری موتور را کاهش میدهد، اما میتواند باعث افزایش دمای درایو شود؛ به همین دلیل منحنیهای کاهش توان (Derating) ارائهشده توسط سازنده باید هنگام انتخاب فرکانس سوئیچینگ در دمای محیط بالا مورد توجه قرار گیرد.
بهینهسازی مصرف انرژی با اینورتر اشنایدر سه فاز 7.5 کيلووات ATV610U75N4
یکی از دلایل اصلی گرایش صنایع به استفاده از درایوهای فرکانس متغیر، صرفهجویی قابل توجه در مصرف انرژی است. در بسیاری از کاربردهای پمپاژ و تهویه، نیاز واقعی به دبی یا فشار در طول شبانهروز ثابت نیست و روشهای سنتی کنترل دبی، مانند استفاده از شیر خفهکن یا دمپر، بخش بزرگی از انرژی الکتریکی موتور را بهصورت تلفات حرارتی از بین میبرند.
با استفاده از اینورتر اشنایدر سه فاز 7.5 کيلووات ATV610U75N4، سرعت موتور مستقیماً متناسب با نیاز فرآیند تنظیم میشود و در نتیجه مصرف برق بهطور محسوسی کاهش مییابد. این موضوع بهویژه در پروژههای آب و فاضلاب که موتورها ساعات طولانی در حال کار هستند، بازگشت سرمایه سریعتری برای هزینه خرید درایو به همراه دارد.
از منظر نگهداری، راهاندازی نرم موتور توسط این درایو باعث کاهش ضربههای مکانیکی و جریان هجومی راهاندازی میشود که بهمرور عمر مفید یاتاقانها، کوپلینگها و سایر اجزای مکانیکی متصل به موتور را افزایش میدهد. همچنین وجود حفاظتهای داخلی در برابر اضافهجریان، اتصال کوتاه و افزایش دما، ریسک خرابی ناگهانی تجهیزات را کاهش داده و هزینههای تعمیر و توقف غیربرنامهریزیشده خط تولید را محدود میکند.
تیمهای نگهداری و تعمیرات همچنین میتوانند با استفاده از پارامترهای پایش وضعیت این درایو، مانند دمای داخلی و جریان بار، برنامه نگهداری پیشگیرانه دقیقتری برای تجهیزات دوار طراحی کنند.
مزایای خرید اینورتر اشنایدر سه فاز 7.5 کيلووات ATV610U75N4 از فروشگاههای معتبر
خرید این محصول از منابع معتبر و رسمی چند مزیت کلیدی دارد. نخست، اطمینان از اصالت کالا و عدم مواجهه با محصولات تقلبی که در بازار قطعات صنعتی رایج است. دوم، دسترسی به خدمات پس از فروش و پشتیبانی فنی در صورت بروز مشکل در راهاندازی یا برنامهریزی پارامترهای درایو.
علاوه بر این، تامینکنندگان معتبر معمولاً مستندات فنی کامل، از جمله دفترچه راهنمای نصب و کاتالوگ انتخاب را به همراه محصول ارائه میدهند که فرآیند راهاندازی را برای تیم فنی پروژه سادهتر میکند. در نتیجه، توجه به منبع خرید بهاندازه انتخاب مدل صحیح محصول اهمیت دارد.
جمعبندی
اینورتر اشنایدر سه فاز 7.5 کيلووات ATV610U75N4 گزینهای مطمئن و مقرونبهصرفه برای کنترل دور موتورهای آسنکرون در کاربردهای پمپ، فن، کمپرسور و نوار نقاله به شمار میرود.
سادگی راهاندازی، وجود فیلتر EMC یکپارچه، پشتیبانی از ارتباطات صنعتی و کلاس حفاظتی IP20 این محصول را برای طیف گستردهای از پروژههای صنعتی و تاسیساتی مناسب کرده است.
فروشگاه ایران اشنایدر بهعنوان مرجع تخصصی تامین قطعات اصلی اشنایدر الکتریک، این محصول را با تضمین اصالت کالا و مشاوره فنی رایگان در اختیار مهندسان، تابلوسازان و پیمانکاران صنعتی قرار میدهد.
سوالات متداول درباره اینورتر اشنایدر سه فاز 7.5 کيلووات ATV610U75N4
۱. اینورتر اشنایدر سه فاز 7.5 کيلووات ATV610U75N4 برای چه توان موتوری مناسب است؟
این مدل برای موتورهای آسنکرون سهفاز با توان نامی 7.5 کیلووات (معادل تقریبی 10 اسب بخار) طراحی شده است.
۲. آیا این درایو نیاز به فیلتر EMC جداگانه دارد؟
خیر، این محصول دارای فیلتر EMC یکپارچه مطابق استاندارد IEC 61800-3 کلاس C3 است و در اغلب کاربردها نیازی به فیلتر خارجی نیست.
۳. کلاس حفاظتی اینورتر ATV610U75N4 چیست و آیا برای محیط بیرونی مناسب است؟
این محصول دارای کلاس حفاظتی IP20 است و برای نصب داخل تابلو برق در محیط سرپوشیده طراحی شده، نه نصب مستقیم در فضای باز.
۴. بازه فرکانس خروجی این درایو چقدر است؟
بازه فرکانس خروجی این محصول از 0.1 تا 500 هرتز قابل تنظیم است که آن را برای طیف گستردهای از سرعتهای موتور مناسب میکند.
۵. آیا اینورتر اشنایدر سه فاز 7.5 کيلووات ATV610U75N4 از پروتکلهای ارتباطی صنعتی پشتیبانی میکند؟
بله، این خانواده از درایوها امکان ارتباط از طریق پروتکلهایی مانند Modbus را برای یکپارچهسازی در سیستمهای اتوماسیون فراهم میکند.
۶. برای خرید مطمئن این محصول باید به چه نکاتی توجه کرد؟
بهتر است اینورتر اشنایدر سه فاز 7.5 کيلووات ATV610U75N4 از تامینکنندگان معتبر با ارائه ضمانت اصالت کالا و پشتیبانی فنی خریداری شود؛ فروشگاه ایران اشنایدر یکی از منابع تخصصی تامین این محصول است.
محصولات مرتبط

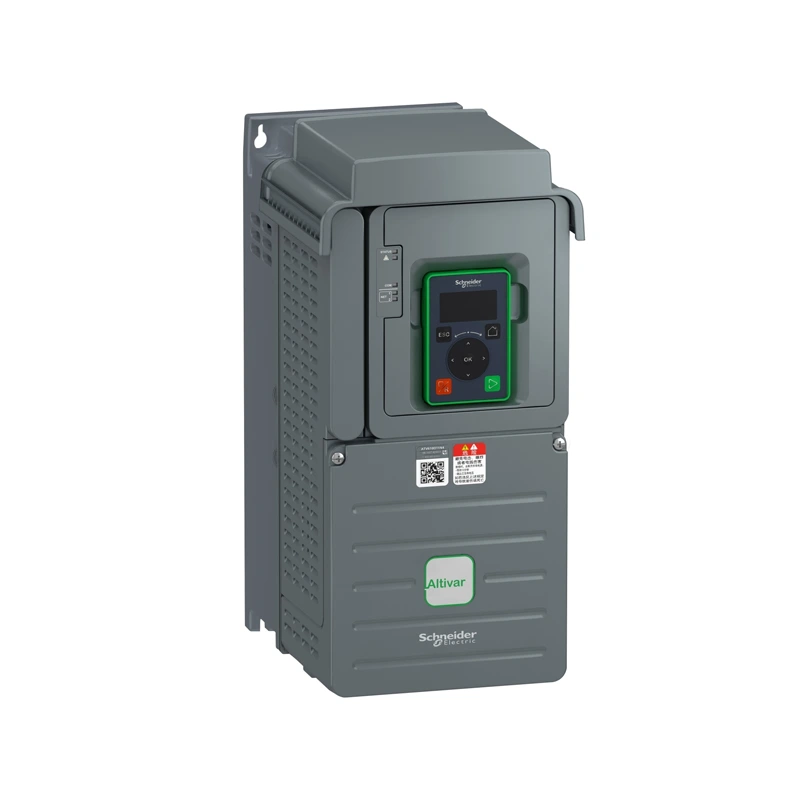

اینورتر اشنایدر سه فاز 15 کيلووات ATV610D15N4
اینورتر اشنایدر سه فاز 15 کيلووات ATV610D15N4 با توان 15 کیلووات، از سری Altivar 610، برای کنترل دقیق دور موتورهای آسنکرون و سنکرون در پمپها، فنها، کمپرسورها و نوار نقاله طراحی شده است. این محصول کاملاً اورجینال، دارای گارانتی معتبر، مطابق استانداردهای IEC/اروپا، با ارسال سریع و مشاوره فنی رایگان، انتخابی مطمئن برای تابلوهای برق صنعتی و اتوماسیون است.

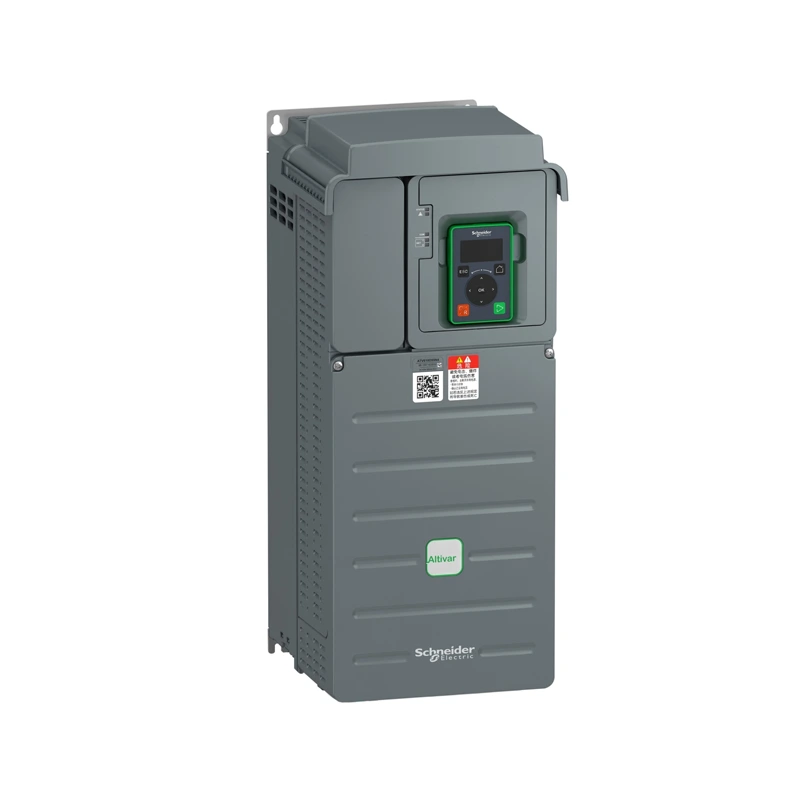

اینورتر اشنایدر سه فاز 22 کيلووات ATV610D22N4
