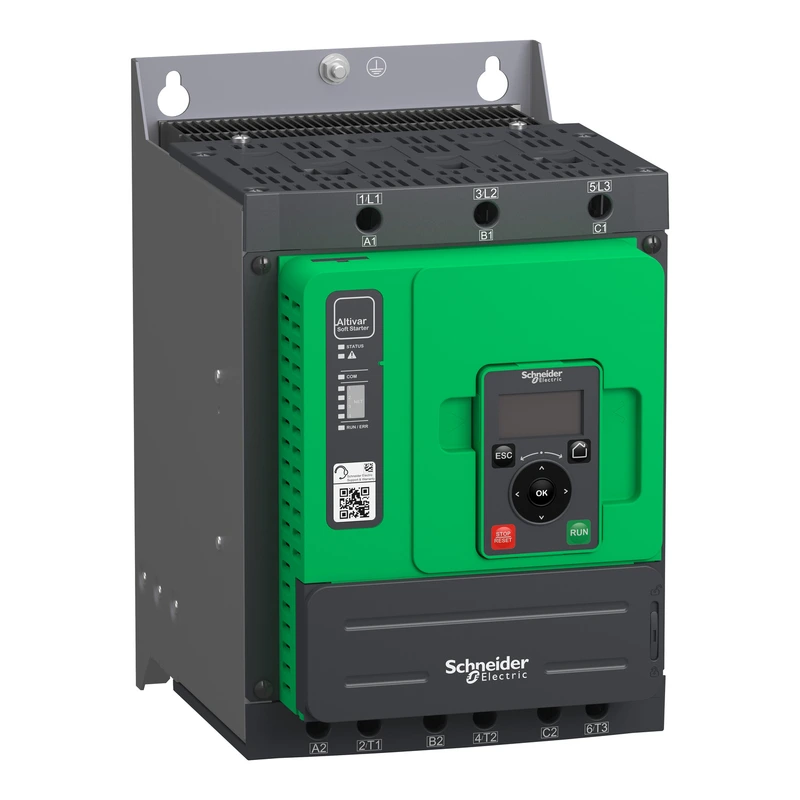

سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y

سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y یکی از پیشرفته‌ترین و کارآمدترین راه‌اندازهای نرم دیجیتال صنعتی ساخت شرکت بزرگ اشنایدر الکتریک است که به منظور کنترل دقیق و بدون شوک جریان و گشتاور الکتروموتورهای قفس سنجابی سه‌فاز طراحی و به بازار عرضه شده است. این تجهیز هوشمند با بهره‌گیری از فناوری‌های نوین دیجیتال و الگوریتم‌های پیشرفته کنترل گشتاور، راهکاری ایده‌آل برای حذف ضربات دینامیکی، کاهش جریان هجومی و صیانت از شبکه توزیع برق کارخانجات به شمار می‌رود. به‌کارگیری سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y در خطوط تولید و تأسیسات زیربنایی، توقف‌های ناخواسته را به حداقل رسانده و بهره‌وری کلی سیستم را به‌طور چشمگیری ارتقا می‌دهد.

معرفی تخصصی سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y

خانواده تجهیزات کنترل و راه‌اندازی Altistart 480 نسل جدیدی از سافت‌استارترهای دیجیتال است که توسط شرکت اشنایدر الکتریک برای پاسخگویی به نیازهای پیچیده صنایع سنگین و عمومی توسعه یافته است. مدل سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y به عنوان یکی از محبوب‌ترین محصولات این سری، توانایی مدیریت توان‌های متوسط تا سنگین را داراست و با طیف وسیعی از ولتاژهای شبکه سازگاری کامل دارد. ساختار مهندسی این تجهیز بر پایه حداکثر انعطاف‌پذیری، قابلیت اطمینان بالا و یکپارچه‌سازی با معماری‌های نوین اتوماسیون صنعتی بنا شده است.

در صنایع گوناگون، راه‌اندازی مستقیم موتورهای الکتریکی همواره با چالش‌های بزرگی نظیر جریان‌های هجومی شدید، افت ولتاژ شبکه و تنش‌های مکانیکی روی شفت، کوپلینگ‌ها و گیربکس‌ها همراه است. استفاده از سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y تمامی این موانع را با مدیریت شیب شتاب مثبت و منفی برطرف می‌سازد. این دستگاه با کنترل پیوسته زاویه آتش تریستورها، ولتاژ تزریقی به استاتور موتور را به صورت تدریجی افزایش داده و دور موتور را با نرمی کامل به سرعت نامی می‌رساند.

طراحی فیزیکی و هیت‌سینک قدرتمند سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y به گونه‌ای انجام شده است که تبادل حرارتی بهینه‌ای در داخل تابلوی برق داشته باشد. وزن این تجهیز حدود ۸.۳ کیلوگرم بوده و ابعاد مهندسی آن امکان نصب آسان در تابلوهای استاندارد فشار ضعیف را فراهم می‌سازد. علاوه بر این، پشتیبانی از استانداردهای بین‌المللی معتبر، ایمنی و دوام این محصول را در شرایط سخت عملیاتی تضمین می‌کند.

مشخصات فنی و جدول مقادیر نامی ATS480D75Y

بررسی دقیق پارامترهای الکتریکی و مکانیکی پیش از طراحی و مونتاژ تابلوهای برق، امری حیاتی است. مشخصات فنی و مقادیر نامی سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y مطابق با اسناد و دیتاشیت رسمی کمپانی اشنایدر الکتریک در جدول زیر گردآوری شده است:

این پارامترها نشان‌دهنده دقت بالا در طراحی مهندسی سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y بوده و آن را به گزینه‌ای قابل اعتماد برای صنایع سنگین تبدیل کرده است.

ویژگی‌ها و مزایای برجسته ATS480D75Y

انتخاب و نصب سافت استارتر 37 کيلو وات ATS480 سه فاز 17A اشنایدرATS480D75Y (در اینجا مدل ۷۵ آمپر ATS480D75Y منظور است) مزایای فنی و اقتصادی فراوانی برای پروژه‌های صنعتی به همراه دارد:

• سیستم کنترل گشتاور پیشرفته (TCS): فناوری انحصاری کنترل گشتاور در سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y شتاب‌گیری و کاهش سرعت را به صورت کاملاً خطی و یکنواخت مدیریت می‌کند.

• کاهش جریان هجومی شبکه: این تجهیز با محدودسازی پیک جریان راه‌اندازی، از افت ولتاژ شدید در شبکه برق کارخانه جلوگیری نموده و سلامت سایر تجهیزات الکتریکی را حفظ می‌کند.

• قابلیت اتصال درون مثلث (Inside Delta): امکان اتصال تجهیز به صورت داخل مثلث سیم‌پیچ موتور وجود دارد که موجب افزایش ظرفیت جریانی و راه‌اندازی موتورهای با توان بالاتر می‌گردد.

• امنیت سایبری و ارتباطات نوین: سازگاری کامل با استانداردهای امنیت سایبری و پورت ارتباطی Modbus امکان مانیتورینگ دقیق و یکپارچه‌سازی با سیستم‌های PLC را فراهم می‌سازد.

• حفاظت‌های جامع حرارتی و الکتریکی: پایش مداوم جریان موتور، حفاظت در برابر اضافه بار، افت فاز، قفل روتور و اتصال پروب‌های حرارتی از ویژگی‌های حفاظتی داخلی سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y است.

این مزایا موجب شده است که سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y فراتر از یک کلیدزنی ساده عمل کند و به عنوان یک حافظ هوشمند موتور شناخته شود.

کاربردهای واقعی در صنایع گوناگون

طراحی سنگین‌کار (Heavy Duty) و قابلیت اطمینان بالای سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y باعث شده تا در طیف وسیعی از صنایع کاربرد داشته باشد:

پمپ‌های صنعتی و ایستگاه‌های آبرسانی

پمپ‌های سانتریفیوژ و شبکه‌های انتقال آب در معرض تنش‌های شدید هیدرولیکی قرار دارند. استفاده از سافت استارتر 37 کيلو وات ATS480 سه فاز 17A اشنایدرATS480D75Y (مدل ۷۵ آمپر) با اعمال توقف نرم، پدیده مخرب چکش آب (Water Hammer) را خنثی کرده و از آسیب به لوله‌ها و اتصالات جلوگیری می‌کند.

فن‌ها و سیستم‌های تهویه مطبوع بزرگ

اگزاست‌فن‌ها و دمنده‌های صنعتی دارای اینرسی مکانیکی بالایی هستند. راه‌اندازی این تجهیزات با سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y مانع از لغزش یا پارگی تسمه‌ها شده و طول عمر یاتاقان‌ها را افزایش می‌دهد.

کمپرسورهای اسکرو و پیستونی

کمپرسورهای هوا و برودتی که تحت فشار بار اولیه راه‌اندازی می‌شوند، به گشتاور استارت کنترل‌شده نیاز دارند. سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y تنش‌های مکانیکی اولیه وارد بر قطعات داخلی کمپرسور را به حداقل می‌رساند.

نوارهای نقاله و کانوایرهای صنعتی

در خطوط تولید و مونتاژ، استارت ناگهانی موجب جابه‌جایی یا سقوط محصولات می‌شود. تنظیم دقیق نرخ شتاب در سافت استارتر 37 کيلو وات ATS480 سه فاز 17A اشنایدرATS480D75Y حرکتی روان و بدون لرزش در خطوط انتقال ایجاد می‌کند.

نحوه عملکرد و الگوریتم کنترل گشتاور

مکانیسم عملکرد سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y مبتنی بر کنترل تریستوری در سه فاز قدرت است. برخلاف سافت‌استارترهای ارزان‌قیمت بازار که صرفاً با شیب ولتاژ کار می‌کنند، در سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y از الگوریتم پیشرفته کنترل گشتاور (TCS) استفاده می‌شود. در این روش، پردازنده مرکزی به‌صورت لحظه‌ای پارامترهای الکتریکی را ارزیابی کرده و گشتاور خروجی را متناسب با نیاز بار تنظیم می‌نماید.

پس از رسیدن موتور به دور نامی، رله فرمان داخلی سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y کنتاکتور بای‌پاس خارجی (مانند کنتاکتور ۸۰ آمپر اشنایدر) را فعال می‌کند تا جریان اصلی از روی نیمه‌هادی‌ها عبور کرده و تلفات حرارتی کاهش یابد. در هنگام توقف نیز سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y با اعمال گشتاور منفی کنترل‌شده، موتور را به آرامی متوقف می‌سازد.

راهنمای انتخاب و انطباق با پروژه

انتخاب دقیق سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y نیازمند بررسی پارامترهای پلاک موتور و شرایط بار مکانیکی است. این مدل برای موتورهای ۳۷ کیلووات در ولتاژ ۴۰۰ ولت و جریان نامی ۷۵ آمپر در کاربری استاندارد بهینه شده است. اگر بار مورد نظر از نوع بسیار سنگین با زمان استارت طولانی باشد، بررسی ضریب اضافه‌بار و در صورت نیاز انتخاب مدل با یک سایز بالاتر توسط سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y توصیه می‌شود. تطابق اصولی سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y با مشخصات شبکه، پایداری طولانی‌مدت سیستم را تضمین می‌کند.

نصب، ایمنی و نگهداری

برای بهره‌برداری ایمن و طولانی‌مدت از سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y، رعایت دستورالعمل‌های زیر الزامی است:

1. نصب عمودی: یونیت سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y باید حتماً به صورت عمودی در داخل تابلو نصب شود تا گردش هوای خنک‌کننده مختل نشود.

2. فیسلو و تهویه هوا: رعایت فاصله مناسب در بالا و پایین سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y جهت تبادل حرارتی هیت‌سینک ضروری است.

3. حفاظت اتصال کوتاه: نصب فیوزهای تندکار نیمه‌هادی (aR) در بالادست سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y برای محافظت از تریستورها الزامی است.

4. تفکیک کابل‌ها: کابل‌های فرمان و ارتباطی سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y باید دور از کابل‌های قدرت سه‌فاز هدایت شوند.

5. بازرسی دوره‌ای: بررسی اتصالات و تمیز نگه داشتن هیت‌سینک سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y کارکرد بی‌نقص آن را تضمین می‌کند.

این نکات فنی ایمنی تجهیزات را به حداکثر می‌رساند.

راهنمای خرید از فروشگاه ایران اشنایدر

هنگام تهیه تجهیزات اتوماسیون، اطمینان از اصالت کالا و انطباق مشخصات فنی از اهمیت بالایی برخوردار است. برای سفارش سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y، بررسی پلاک الکتروموتور و مشاوره با کارشناسان فنی توصیه می‌شود. کارشناسان فروشگاه ایران اشنایدر آماده‌اند تا اطلاعات تخصصی و راهنمایی‌های لازم را جهت انتخاب بهینه سافت استارتر 37 کيلو وات ATS480 سه فاز 17A اشنایدرATS480D75Y (و مدل‌های مرتبط مانند ۷۵ آمپر ATS480D75Y) در اختیار صنعتگران محترم قرار دهند. خرید سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y از منابع معتبر، آرامش خاطر را برای اجرای پروژه‌های صنعتی به ارمغان می‌آورد.

جمع‌بندی

در مجموع، استفاده از سافت استارتر 37 کيلو وات ATS480 سه فاز 75A اشنایدرATS480D75Y با بهره‌گیری از فناوری کنترل گشتاور پیشرفته، قابلیت‌های حفاظتی گسترده و امکانات ارتباطی مدرن، یکی از بهترین راهکارها برای راه‌اندازی ایمن موتورهای سه‌فاز صنعتی است. این تجهیز با کاهش تنش‌های مکانیکی و جریان‌های هجومی، طول عمر تجهیزات را افزایش می‌دهد. برای کسب اطلاعات بیشتر، استعلام قیمت و تهیه این محصول باکیفیت، کارشناسان فروشگاه ایران اشنایدر همواره در کنار صنعتگران عزیز حضور دارند.

۶ سؤال متداول

۱. ولتاژ تغذیه مدار فرمان در ATS480D75Y چقدر است؟

ولتاژ تغذیه مدار کنترل و فرمان در این دستگاه در بازه ۱۱۰ الی ۲۳۰ ولت متناوب (AC) قرار دارد.

۲. آیا ATS480D75Y داراي بای‌پاس داخلی است؟

خیر؛ این مدل مجهز به بای‌پاس داخلی نبوده و نیازمند نصب کنتاکتور بای‌پاس خارجی با استفاده از رله فرمان داخلی است.

۳. توان نامی موتور قابل‌راه‌اندازی با این مدل چقدر است؟

این سافت‌استارتر در ولتاژ ۴۰۰ ولت توان ۳۷ کیلووات و در ولتاژ ۲۳۰ ولت توان ۱۸.۵ کیلووات را پشتیبانی می‌کند.

۴. چه پروتکل ارتباطی صنعتی در این دستگاه پشتیبانی می‌شود؟

این تجهیز دارای پورت ارتباطی RJ45 با پشتیبانی از پروتکل استاندارد Modbus RTU است.

۵. وزن و ابعاد فیزیکی ATS480D75Y چقدر است؟

وزن خالص این دستگاه حدود ۸.۳ کیلوگرم و ابعاد آن ۲۹۰ × ۱۹۰ × ۲۳۵ میلی‌متر می‌باشد.

۶. نرم‌افزار سازگار برای تنظیمات این سافت‌استارتر چیست؟

نرم‌افزار SoMove به عنوان ابزار رسمی برای پیکربندی و مانیتورینگ این تجهیز استفاده می‌شود.
