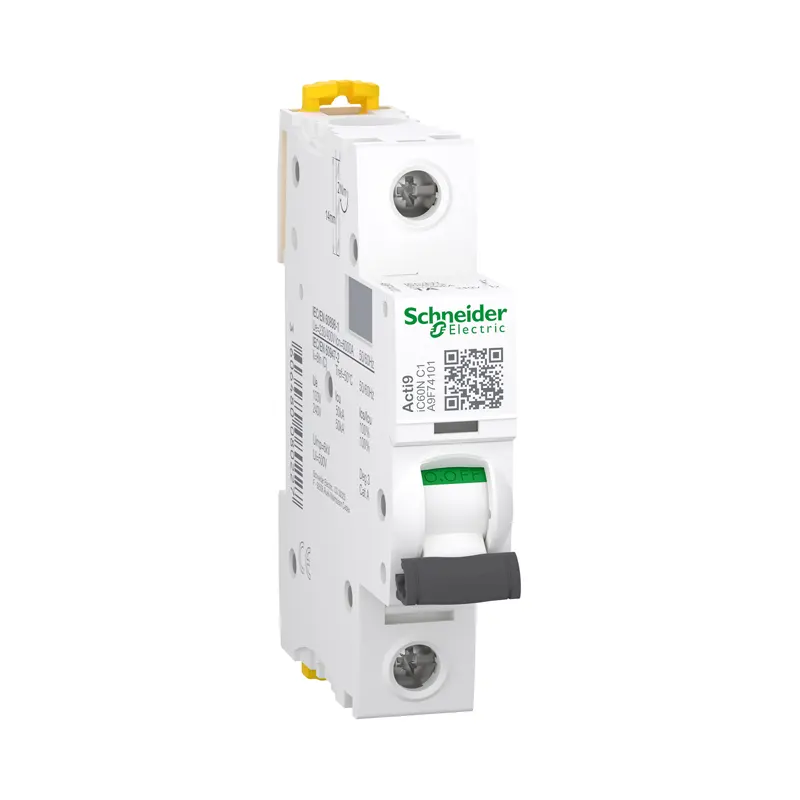

کلید مينياتوری تک فاز 2 آمپر 6kA اشنایدر موتوری AC

کلید مينياتوری تک فاز 2 آمپر 6kA اشنایدر موتوری AC یکی از پرکاربردترین تجهیزات حفاظتی در تابلوهای برق صنعتی و تجاری است که برای قطع خودکار مدار در شرایط اضافه‌بار و اتصال‌کوتاه طراحی شده است. این محصول با برند معتبر اشنایدر الکتریک فرانسه و در سری Acti9 iC60N تولید می‌شود و به دلیل کیفیت ساخت بالا، مورد اعتماد طراحان و پیمانکاران برق صنعتی در ایران قرار گرفته است. در این مقاله به معرفی کامل، مشخصات فنی، کاربردها و ویژگی‌های این محصول می‌پردازیم.

چرا کلید مينياتوری تک فاز 2 آمپر 6kA اشنایدر موتوری AC را انتخاب کنیم؟

انتخاب یک کلید محافظ مناسب برای مدارهای موتوری تک‌فاز، مستقیماً بر طول عمر تجهیزات و ایمنی تابلو برق تأثیر می‌گذارد. کلید مینیاتوری تک فاز 2 آمپر 6kA اشنایدر موتوری AC با تکنولوژی حرارتی-مغناطیسی (Thermal-Magnetic) عمل می‌کند؛ یعنی هم در برابر اضافه‌بار تدریجی (با المان حرارتی) و هم در برابر اتصال‌کوتاه لحظه‌ای (با المان مغناطیسی) از مدار محافظت می‌کند. این ترکیب دوگانه، آن را برای مصارفی که جریان راه‌اندازی بالاتر از جریان نامی دارند، از جمله مدارهای موتور، بسیار مناسب می‌سازد.

این کلید در سری iC60N با کد فنی معادل A9F74102 عرضه می‌شود و دارای منحنی قطع نوع C است که آستانه قطع مغناطیسی آن 8 برابر جریان نامی (با تلورانس 20%±) می‌باشد؛ یعنی در جریان‌های حدود 16 آمپر به‌صورت آنی عمل می‌کند. همین ویژگی باعث می‌شود جریان هجومی راه‌اندازی موتورها و بارهای القایی کوچک، باعث قطع بی‌مورد کلید نشود.

مشخصات فنی کلید مينياتوری تک فاز 2 آمپر 6kA اشنایدر موتوری AC

جدول زیر خلاصه‌ای از مهم‌ترین مشخصات فنی این محصول را نشان می‌دهد که بر اساس داده‌شیت رسمی اشنایدر الکتریک تهیه شده است:

• برند: Schneider Electric (فرانسه)
• سری محصول: Acti9 iC60N
• تعداد قطب: تک‌پل (1P) – مناسب مدارهای تک‌فاز
• جریان نامی (In): 2 آمپر
• منحنی قطع: نوع C
• ظرفیت قطع اتصال‌کوتاه (Icn): 6000 آمپر (6kA) مطابق استاندارد IEC/EN 60898-1 در ولتاژ 230 ولت AC
• ظرفیت قطع صنعتی (Icu/Ics): تا 50kA مطابق استاندارد IEC/EN 60947-2 در محدوده ولتاژی 220 تا 240 ولت AC
• نوع شبکه: قابل استفاده در مدارهای AC و DC
• تکنولوژی رهایش (Trip Unit): حرارتی-مغناطیسی
• آستانه قطع مغناطیسی: 8×In (با تلورانس ±20 درصد)
• ولتاژهای کاری مجاز: 230 ولت AC، محدوده 12 تا 60 ولت AC، 100 تا 133 ولت AC، 220 تا 240 ولت AC، و همچنین در DC از 12 تا 72 ولت
• فرکانس شبکه: 50/60 هرتز
• قابلیت ایزولاسیون: مطابق هر دو استاندارد IEC/EN 60898-1 و IEC/EN 60947-2 دارای قابلیت ایزوله‌سازی مدار (Suitable for Isolation)
• دسته‌بندی مصرف: کاتگوری A مطابق استاندارد IEC/EN 60947-2
• نصب: روی ریل استاندارد DIN
• گواهینامه کیفی: دارای نشان کیفیت NF

این مجموعه مشخصات نشان می‌دهد که کلید مینیاتوری تک فاز 2 آمپر 6kA اشنایدر موتوری AC هم برای کاربردهای خانگی و تجاری با استاندارد 60898-1 و هم برای کاربردهای صنعتی سنگین‌تر با استاندارد 60947-2 گواهی شده است؛ این دوگانگی استاندارد یکی از دلایل محبوبیت سری iC60N در بازار ایران است.

کاربردهای کلید مينياتوری تک فاز 2 آمپر 6kA اشنایدر موتوری AC در صنعت

با توجه به جریان نامی پایین (2 آمپر) و منحنی C، این کلید عمدتاً برای محافظت از مدارهای فرمان، مدارهای کنترل موتور، مدارهای تغذیه کنتاکتورها و رله‌ها، و تجهیزات جانبی تابلوهای برق صنعتی به کار می‌رود. برخی از رایج‌ترین کاربردهای آن عبارت‌اند از:

• حفاظت مدارهای فرمان و کنترل در تابلوهای موتوری (مدار کنتاکتور، رله حرارتی و تایمر)
• تغذیه و حفاظت تجهیزات کم‌مصرف مانند ترانسفورماتورهای کنترل، منابع تغذیه DC و PLC
• استفاده در مدارهای اندازه‌گیری و ابزار دقیق تابلوهای صنعتی
• محافظت از مدارهای روشنایی موضعی و تجهیزات جانبی داخل تابلو برق
• به‌عنوان کلید ورودی مدارهای فرعی در پنل‌های توزیع فشار ضعیف

از آنجا که این کلید در محدوده ولتاژی AC و DC هر دو قابل استفاده است، در طراحی تابلوهای برق ترکیبی که هم بخش AC و هم بخش DC دارند نیز کاربرد دارد؛ همین موضوع انعطاف‌پذیری بالایی برای طراحان تابلو فراهم می‌کند.

ویژگی‌های برجسته کلید مينياتوری تک فاز 2 آمپر 6kA اشنایدر موتوری AC

سری Acti9 iC60N اشنایدر با مجموعه‌ای از ویژگی‌های فنی طراحی شده که آن را نسبت به نمونه‌های مشابه متمایز می‌کند:

• نشانگر مکانیکی خطا (VisiTrip): در صورت بروز خطا، کلید با یک نشانگر قرمز رنگ روی بدنه، وضعیت قطع را به‌صورت بصری نمایش می‌دهد و زمان عیب‌یابی را کاهش می‌دهد.
• مکانیزم قطع سریع مستقل از عملکرد دستی: این ویژگی باعث افزایش طول عمر مکانیکی کلید و عملکرد پایدار در چرخه‌های زیاد قطع و وصل می‌شود.
• کلاس محدودکنندگی جریان (Limitation Class 3): با محدود کردن جریان عبوری در لحظه خطا، از آسیب به تجهیزات پایین‌دست محافظت می‌کند.
• قابلیت ایزولاسیون گارانتی‌شده: با نوار سبز رنگ VisiSafe، باز بودن فیزیکی کنتاکت‌ها برای انجام تعمیرات ایمن تضمین می‌شود.
• دوام الکتریکی و مکانیکی بالا: طراحی داخلی این کلید برای هزاران سیکل کلیدزنی تست شده است که برای مدارهای پرتکرار موتوری بسیار مناسب است.
• سازگاری با ملحقات جانبی: امکان اتصال کنتاکت کمکی، بوبین شنت و رله‌های اضافه‌ولتاژ سری Acti9 به این کلید وجود دارد که انعطاف کنترل از راه دور را فراهم می‌کند.

نکات نصب و راه‌اندازی کلید مينياتوری تک فاز 2 آمپر 6kA اشنایدر موتوری AC

نصب صحیح این کلید نقش مهمی در عملکرد بلندمدت آن دارد. این کلید به‌صورت استاندارد روی ریل DIN نصب می‌شود و اتصال کابل به آن از طریق ترمینال پیچی صورت می‌گیرد. هنگام نصب توصیه می‌شود:

• گشتاور بستن پیچ ترمینال مطابق مقدار توصیه‌شده در دیتاشیت رعایت شود تا از گرم شدن بیش از حد اتصال جلوگیری شود.
• در صورت استفاده هم‌زمان در مدار AC و DC، جهت و قطبیت طبق راهنمای نصب اشنایدر بررسی شود.
• برای مدارهای موتوری، هماهنگی جریان قطع کلید با جریان راه‌اندازی موتور و رله حرارتی مربوطه بررسی شود تا از قطع بی‌مورد جلوگیری شود.
• فضای کافی در تابلو برای تهویه و دسترسی جهت سرویس در نظر گرفته شود.

خرید کلید مینیاتوری کلید مينياتوری تک فاز 2 آمپر 6kA اشنایدر موتوری AC از ایران اشنایدر

انتخاب یک منبع معتبر برای خرید تجهیزات حفاظتی، تضمین‌کننده اصالت کالا و عملکرد صحیح آن در بلندمدت است. ایران اشنایدر به‌عنوان فروشگاه تخصصی محصولات اشنایدر الکتریک، کلید مینیاتوری تک فاز 2 آمپر 6kA اشنایدر موتوری AC را با ضمانت اصالت کالا، مشاوره فنی رایگان و امکان ارسال سریع به سراسر کشور عرضه می‌کند. کارشناسان ایران اشنایدر آماده‌اند تا در انتخاب مدل مناسب متناسب با نوع بار، جریان نامی و شرایط تابلوی برق شما راهنمایی لازم را ارائه دهند.

به‌طور خلاصه، کلید مينياتوری تک فاز 2 آمپر 6kA اشنایدر موتوری AC با ترکیب استانداردهای IEC 60898-1 و IEC 60947-2، ظرفیت قطع بالا، و طراحی مقاوم سری iC60N، گزینه‌ای مطمئن برای محافظت از مدارهای کنترل و فرمان موتوری در تابلوهای برق صنعتی و تجاری است. تهیه این محصول از فروشگاه ایران اشنایدر، اصالت کالا و پشتیبانی فنی پس از فروش را برای شما تضمین می‌کند.

سوالات متداول درباره کلید مينياتوری تک فاز 2 آمپر 6kA اشنایدر موتوری AC

۱. کد فنی کلید مينياتوری تک فاز 2 آمپر 6kA اشنایدر موتوری AC چیست؟ این محصول در سری Acti9 iC60N اشنایدر با کد A9F74102 شناخته می‌شود که مشخصه‌های آن شامل تک‌پل، 2 آمپر و منحنی C است.

۲. آیا این کلید برای مدار DC هم قابل استفاده است؟ بله، این کلید علاوه بر مدارهای AC، در محدوده ولتاژی 12 تا 72 ولت DC نیز قابل استفاده است و برای تابلوهای ترکیبی AC/DC مناسب می‌باشد.

۳. تفاوت ظرفیت قطع 6kA و 50kA در مشخصات این کلید چیست؟ ظرفیت 6000 آمپر (6kA) مطابق استاندارد خانگی و تجاری IEC 60898-1 در ولتاژ 230 ولت اعلام شده، در حالی که ظرفیت تا 50kA مطابق استاندارد صنعتی IEC 60947-2 برای همان محدوده ولتاژی گزارش می‌شود؛ این یعنی کلید در آزمون‌های صنعتی سخت‌گیرانه‌تر نیز عملکرد بالاتری از خود نشان داده است.

۴. آیا کلید مینیاتوری تک فاز 2 آمپر 6kA اشنایدر موتوری AC برای راه‌اندازی مستقیم موتور مناسب است؟ این کلید عمدتاً برای مدارهای فرمان و کنترل موتور با جریان پایین طراحی شده است؛ برای حفاظت مستقیم موتورهای قدرت معمولاً از کلیدهای حفاظت موتور اختصاصی (مانند سری GV2) استفاده می‌شود.

۵. منحنی C در این کلید به چه معناست؟ منحنی C نشان می‌دهد که آستانه قطع مغناطیسی کلید حدود 8 برابر جریان نامی است، که برای بارهایی با جریان هجومی متوسط مانند ترانسفورماتورها، رله‌ها و برخی تجهیزات کنترلی مناسب است.

۶. آیا محصولی که از ایران اشنایدر تهیه می‌شود اصالت دارد؟ بله، تمامی محصولات ارائه‌شده در ایران اشنایدر با ضمانت اصالت کالا از برند رسمی اشنایدر الکتریک عرضه می‌شوند و امکان استعلام و مشاوره فنی پیش از خرید نیز فراهم است.
